巴鲁夫BNI工业总线模块结构设计

　　在离散制造的产线改造、智能装备的信号采集场景里，这类多端口工业IO模块的应用覆盖度极高，从汽车焊装线的工位信号汇总、物流分拣线的传感器信号归集，到包装设备的执行器信号中转，都能见到这类模块的身影。不同于传统的端子排集中接线方式，这类模块采用分布式部署思路，直接安装在设备侧的就近位置，大幅缩短现场传感器、执行器的接线长度，减少线缆压降带来的信号干扰问题，同时降低布线阶段的人工成本，后期排查故障时也能通过端口对应的指示灯快速定位异常点位，不用逐根梳理线缆走向。

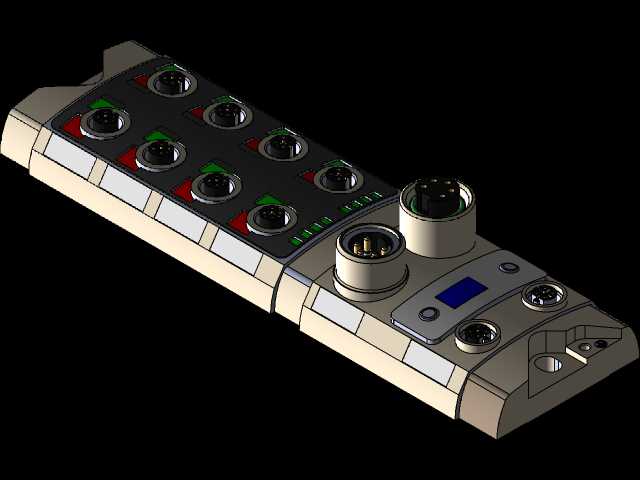

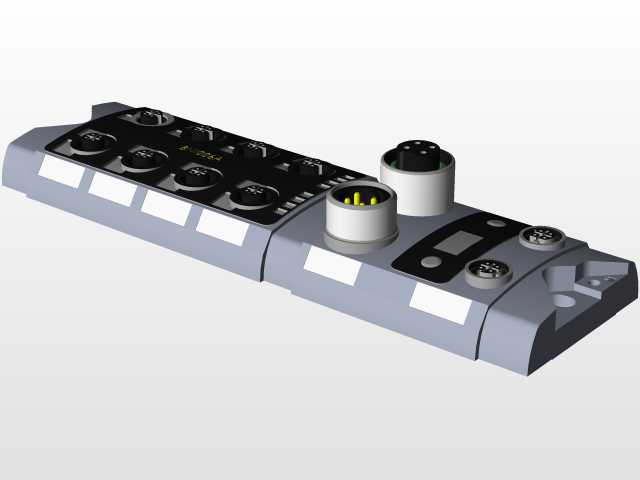

　　从结构设计层面看，这款模块采用一体化的金属壳体搭配密封胶条的设计思路，壳体侧边预留的安装卡位可以兼容标准DIN导轨安装，也支持通过侧边的固定孔直接锁附在设备安装板上，两种安装方式的预留位在建模阶段就做了公差适配，导轨卡扣的弹性变形量经过反复校核，既保证安装时能顺利卡入标准导轨，又不会因为长期设备振动出现松脱滑落的问题。模块整体的外形做了窄边化处理，宽度方向控制在多端口排布的最小尺寸，在电气柜内并排部署多个模块时，能有效节省柜内安装空间，高度方向则预留了足够的线缆弯曲半径，M12接口拧接后，线缆的弯折角度不会超过线缆本身的最小弯曲半径要求，避免长期使用出现线芯断裂的问题。

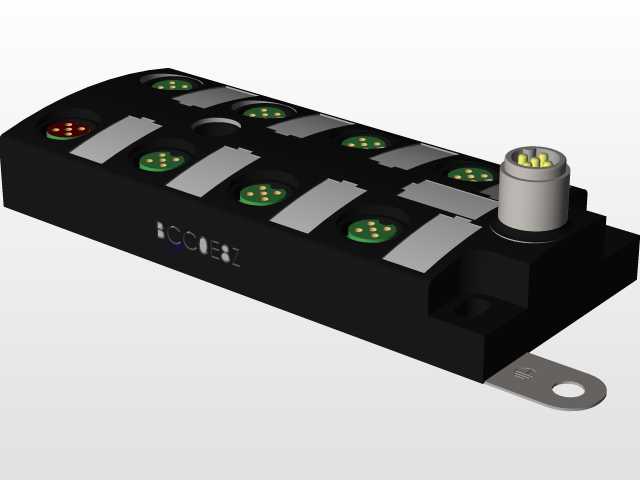

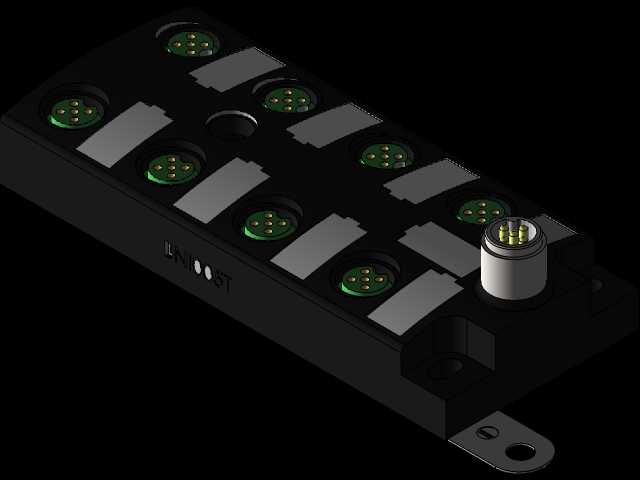

　　端口布局上，模块正面排布的8个M12输入接口，每个接口旁都对应设置了独立的状态指示灯，指示灯的透光件做了漫散射处理，不会因为车间强光照射出现看不清状态的问题，也不会因为灯光过亮在昏暗的设备内部造成视觉干扰。模块端部设置的两个电源与总线通讯接口，采用双M12规格的D型编码接口，分别负责电源输入与总线级联，级联接口的设置可以让同一条总线上的多个模块直接手拉手连接，不需要额外布置总线分支线缆，进一步简化柜内布线逻辑。接口内部的插针固定座采用耐高温的工程塑料材质，焊接引脚的位置做了防焊锡溢出的挡墙设计，在生产组装波峰焊阶段不会出现焊锡流到插针间隙造成短路的问题。

　　壳体的拼接缝隙处，设计了一圈连续的密封胶条安装槽，胶条采用发泡硅橡胶材质，压缩量控制在30%左右，既可以达到IP67的防护等级要求，适配车间多粉尘、偶尔有切削液飞溅的现场环境，又不会因为胶条压缩量过大造成壳体拼接时出现翘曲，导致接口位置错位无法顺利对接。模块正面的状态显示屏区域，采用透明PC材质的视窗，视窗和壳体之间做了超声波焊接的密封结构，比传统的胶粘密封可靠性更高，长期在高低温交替的环境下也不会出现密封失效进灰的问题，视窗表面做了防刮硬化处理，现场安装调试时即使工具不小心碰到也不会留下明显划痕影响读数。

　　建模过程中，所有接口的安装尺寸都严格遵循M12连接器的行业标准，每个接口的中心距预留了足够的扳手操作空间，在现场接线拧动M12插头的锁紧螺母时，扳手不会碰到相邻的接口或者壳体边缘，不需要额外使用特殊的薄壁扳手，降低现场安装的工具要求。壳体上的散热筋设计在模块的背部，紧贴安装导轨的位置，模块工作时产生的热量可以通过金属壳体直接传导到导轨上，借助导轨的大金属表面积实现被动散热，不需要额外加装散热风扇，避免风扇进灰造成的寿命缩短问题，即使在40摄氏度的车间环境下长期满负载运行，壳体内部的电路板温度也能控制在元器件允许的工作温度范围内。

　　考虑到现场部署时可能出现的误接线问题，每个接口的编码键都做了差异化设计，电源接口、通讯接口、IO接口的键位位置各不相同，不同功能的插头无法插入错误的接口，从结构层面避免现场接线时插错端口造成的模块烧毁问题。模块两端的固定螺丝孔做了沉头设计，螺丝锁入后不会突出壳体表面，不会在相邻模块安装时出现干涉，沉头孔的深度也做了校核，螺丝锁到底后不会顶到内部的电路板，避免造成电路板受压变形导致元器件虚焊。
