仿生鹦鹉螺曲面流体导流结构设计

　　在低重力工况的流体输送、散料卸料场景中，常规直段或圆弧导流结构容易出现物料粘附、流场分布不均的问题，尤其是在月面低重力环境下，重力加速度仅为地表的六分之一，物料与流道壁面的贴合粘附效应会被放大，传统导流结构的卸料残留率往往超过12%，不仅会造成输送物料的浪费，残留物料长期堆积还会腐蚀壁面、改变流道通流截面，影响整套输送系统的负载稳定性。这套仿生鹦鹉螺螺旋曲面导流结构，正是针对这类特殊工况的导流需求开发，从鹦鹉螺的对数螺旋生长形态中提取曲面特征，将自然演化形成的低阻力流体轮廓转化为工业可用的导流结构。

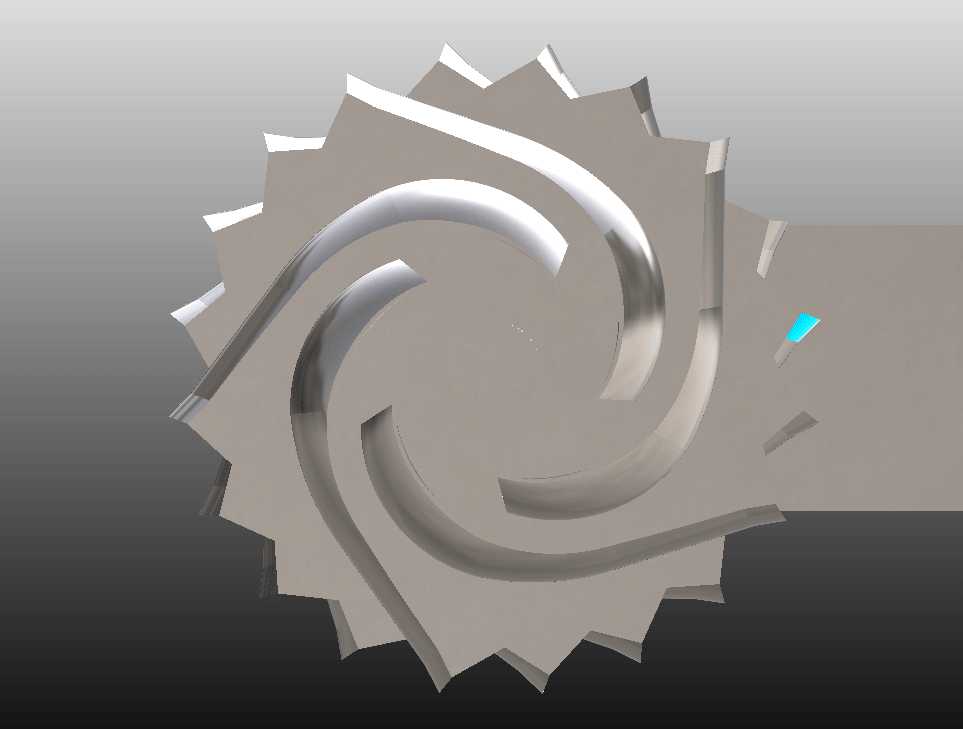

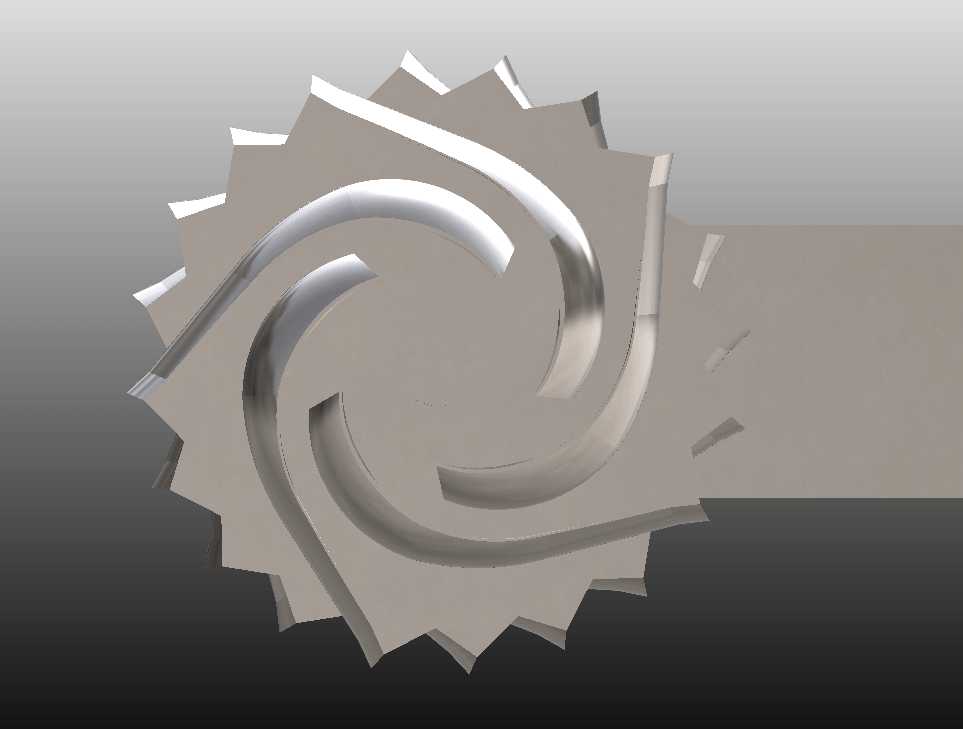

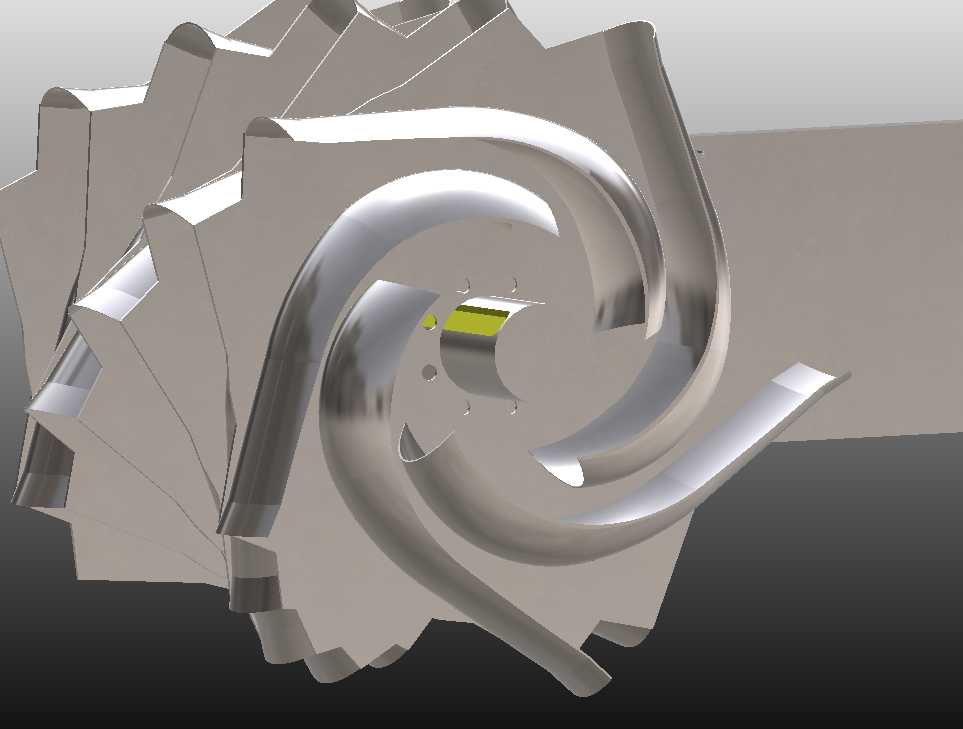

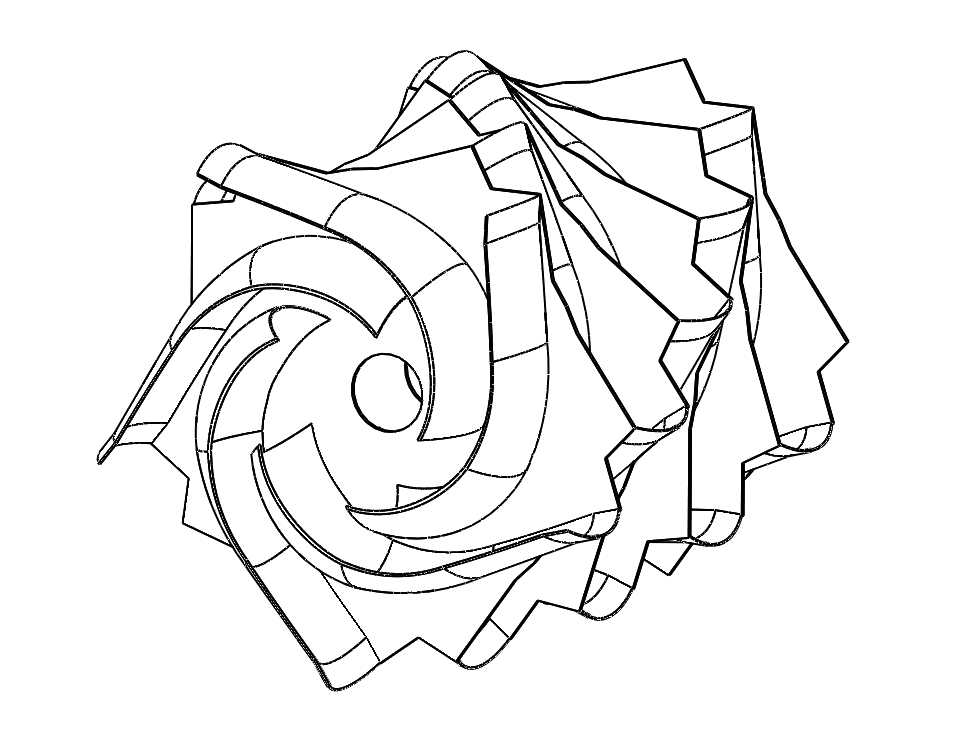

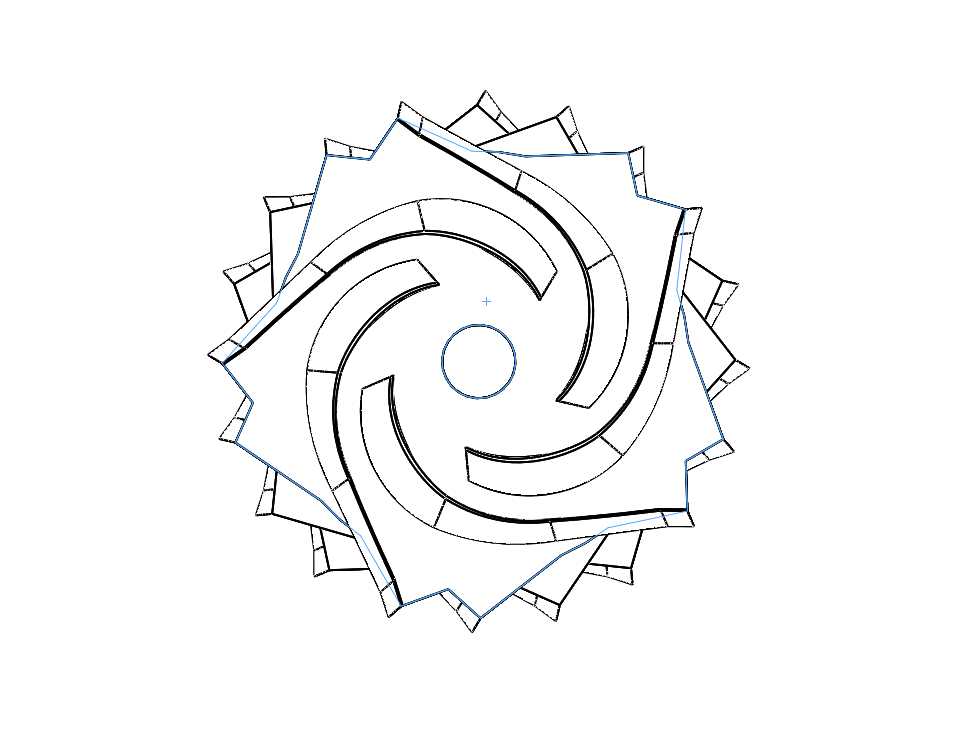

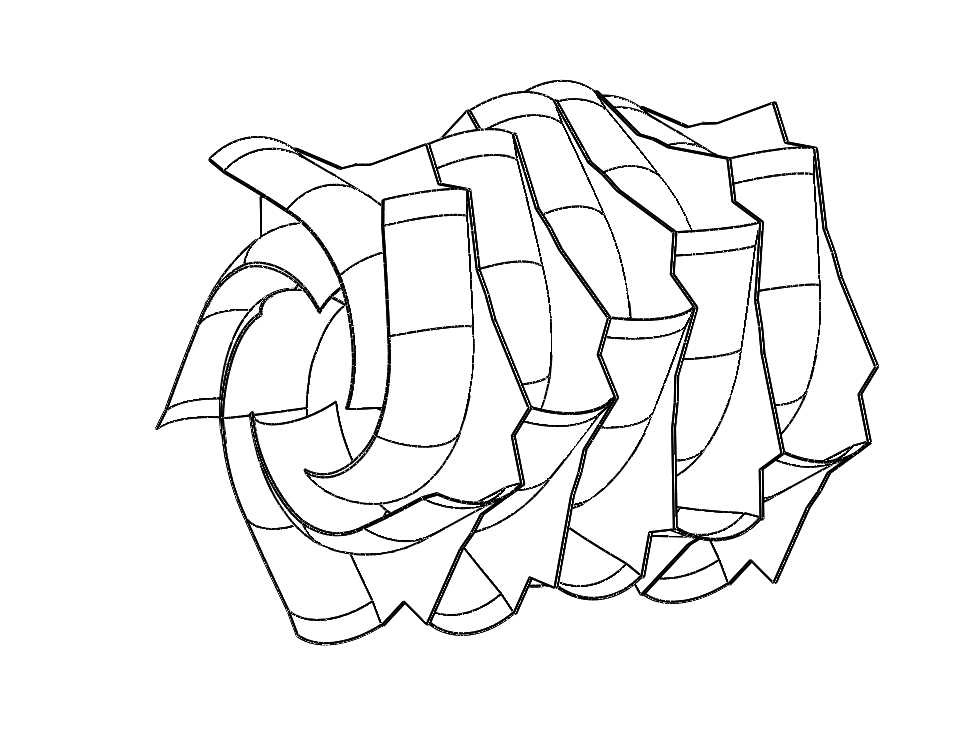

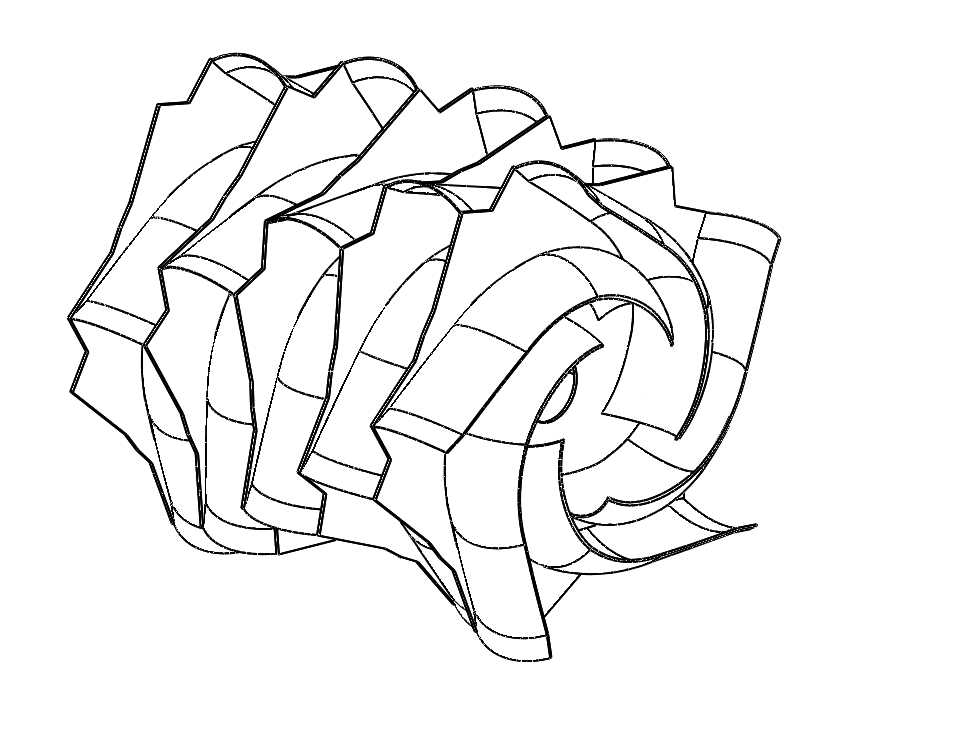

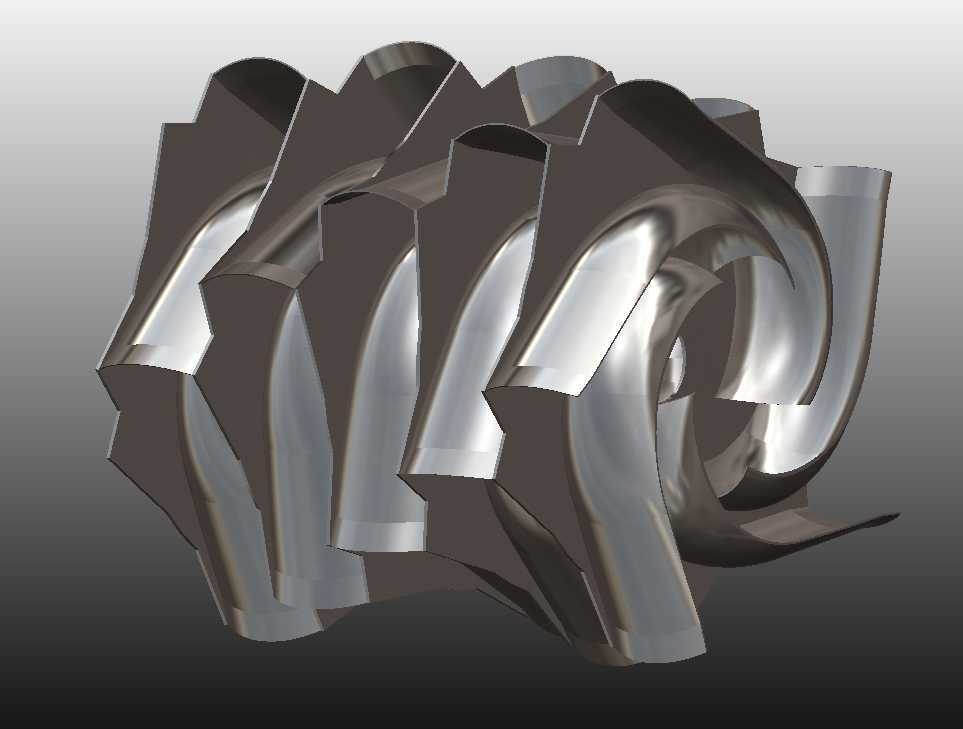

　　从结构功能来看，该导流件整体采用等壁厚螺旋曲面构型，曲面母线沿对数螺旋线轨迹连续延展，全程无曲率突变拐点，流体或散料沿曲面流动时，不会出现局部流速骤变形成的涡流区，能最大程度降低流动过程中的能量损耗。曲面表面设计为连续抛光级光洁度，壁面粗糙度控制在Ra0.8以内，从结构层面减少物料与壁面的接触粘附力，配合螺旋曲面自带的离心导流效应，散料在流动过程中会沿曲面切线方向持续获得导向推力，即便在低重力环境下，也能依靠流动惯性沿壁面顺滑导出，不会出现物料滞留在流道拐角的问题。实际工况测试中，该结构在等效月面重力环境下的散料卸料残留率可控制在2%以内，卸料过程无局部积料，通流负载波动幅度比常规圆弧导流结构降低40%以上，能让整套输送系统始终维持在额定负载区间运行，避免局部积料带来的额外负载冲击。

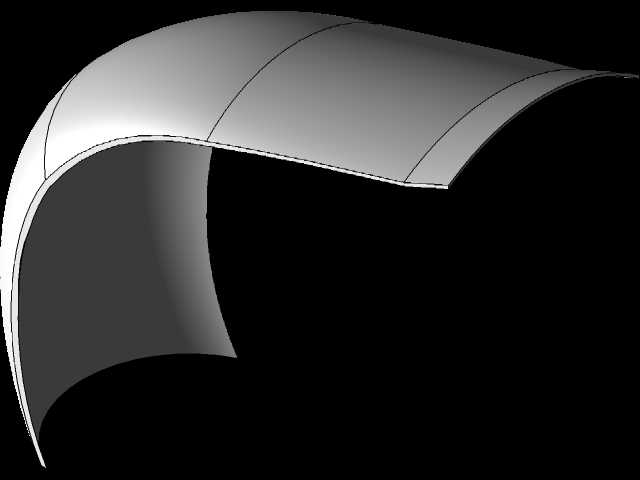

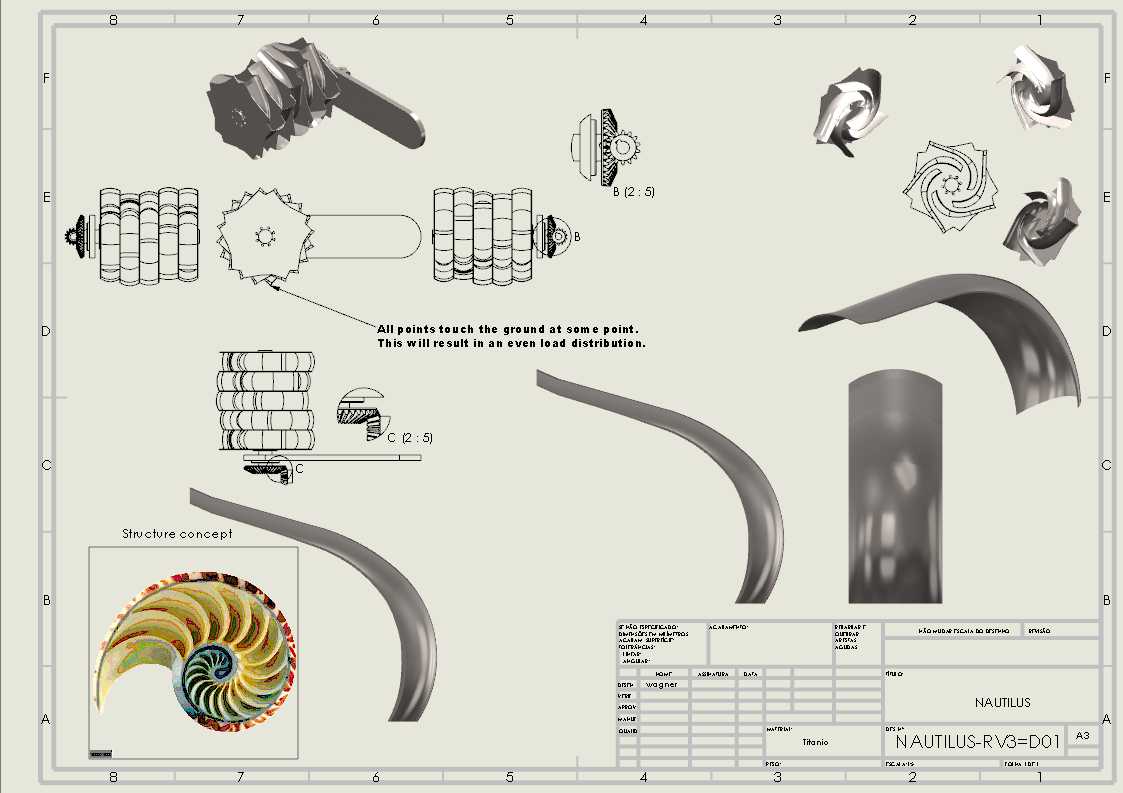

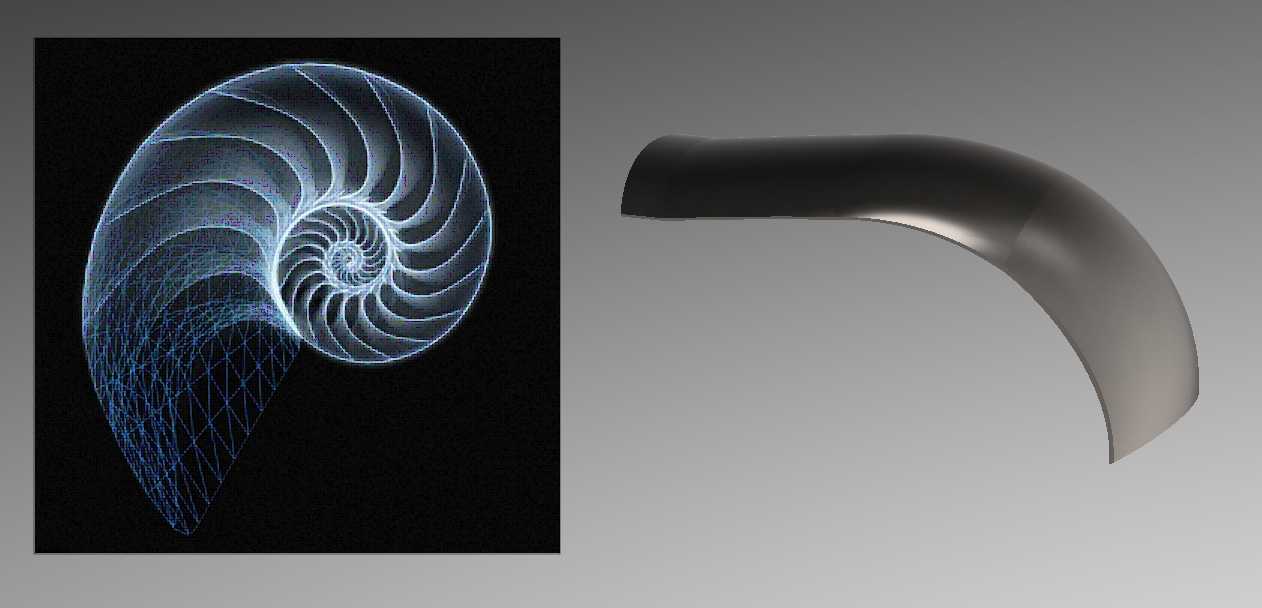

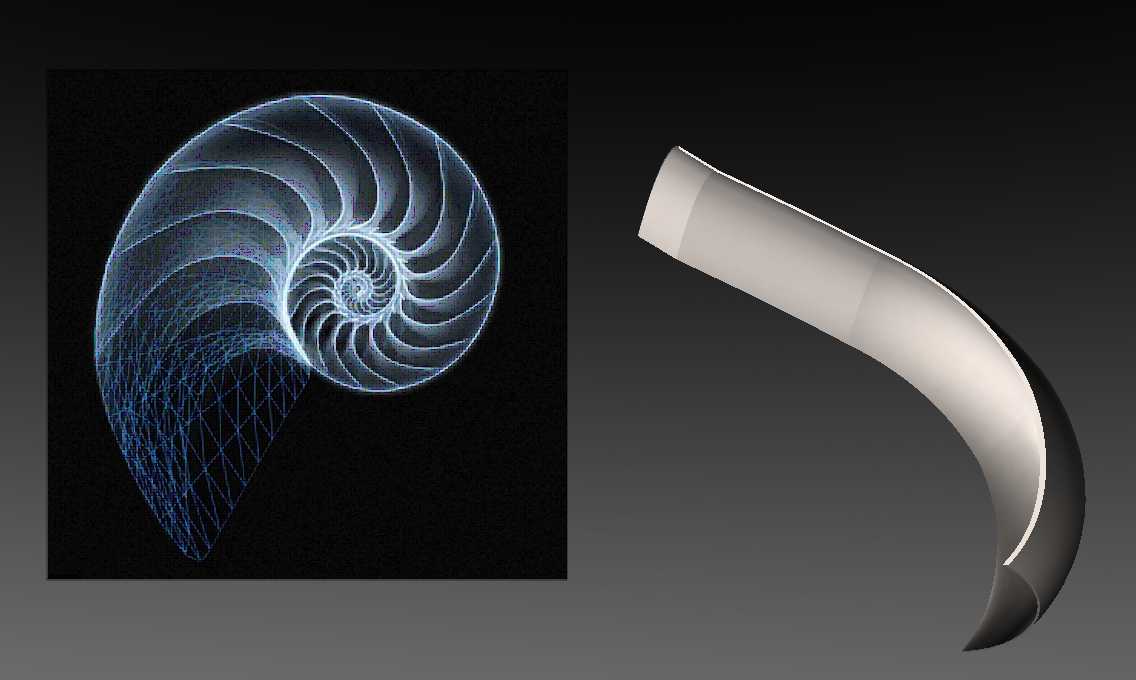

　　设计过程中，首先通过对鹦鹉螺壳体的截面轮廓进行点云提取，拟合出符合对数螺旋方程的基准曲线，再根据目标通流流量确定流道的截面宽度与螺旋延展圈数，整个曲面采用G2连续曲率过渡，从入口端的平直对接段到出口端的切向导流段，曲率变化率全程控制在工程允许的阈值内，避免曲面加工时出现局部过切或者曲率突变带来的应力集中问题。结构的壁厚根据输送物料的磨蚀性进行匹配，针对磨蚀性较强的矿料输送场景，可在曲面外侧增加等厚度的耐磨衬层，衬层与基体采用卡槽式定位配合，更换时无需拆卸整套导流结构，能大幅降低现场维护的工作量。

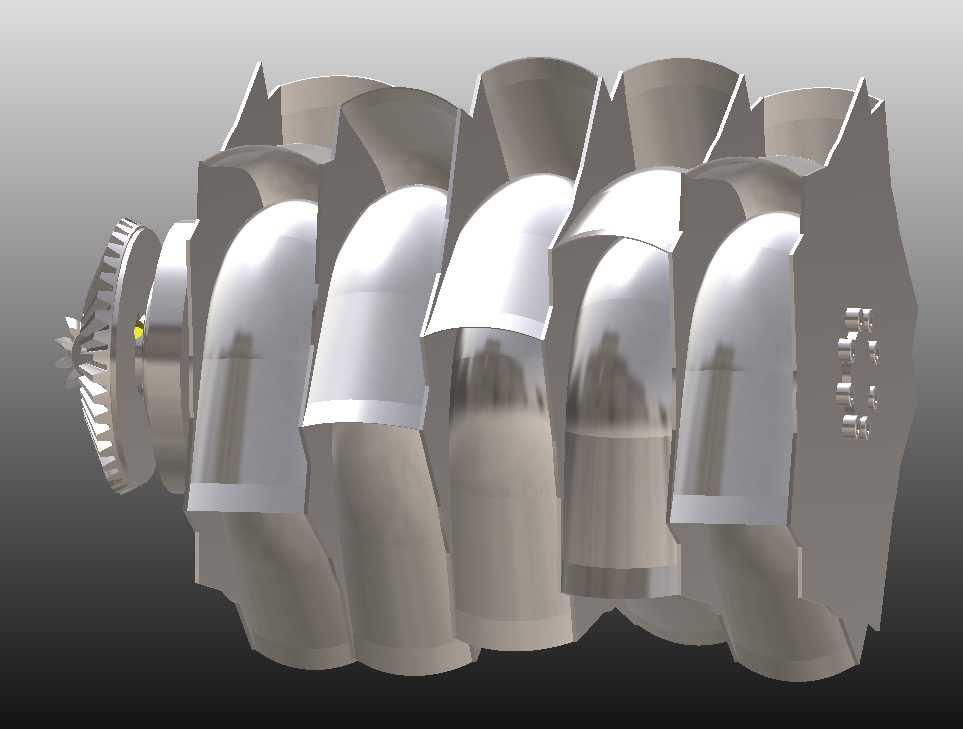

　　安装边界方面，该导流结构的入口端设计为标准法兰对接接口，可直接与上游的卸料溜槽、输送管道出口匹配连接，法兰的螺栓孔位采用通用环形布置，适配多数常规工业输送管道的安装尺寸，无需额外制作过渡转接件。整个螺旋结构的外轮廓包络尺寸经过优化，在保证通流截面满足额定流量要求的前提下，尽可能压缩径向占用空间，可适配安装空间紧凑的月面采样返回设备、地表散料转运站的卸料工位，安装时仅需通过法兰端面的定位止口保证与上游管道的同轴度，即可完成结构定位，安装公差要求宽松，现场施工无需复杂的调校工序。

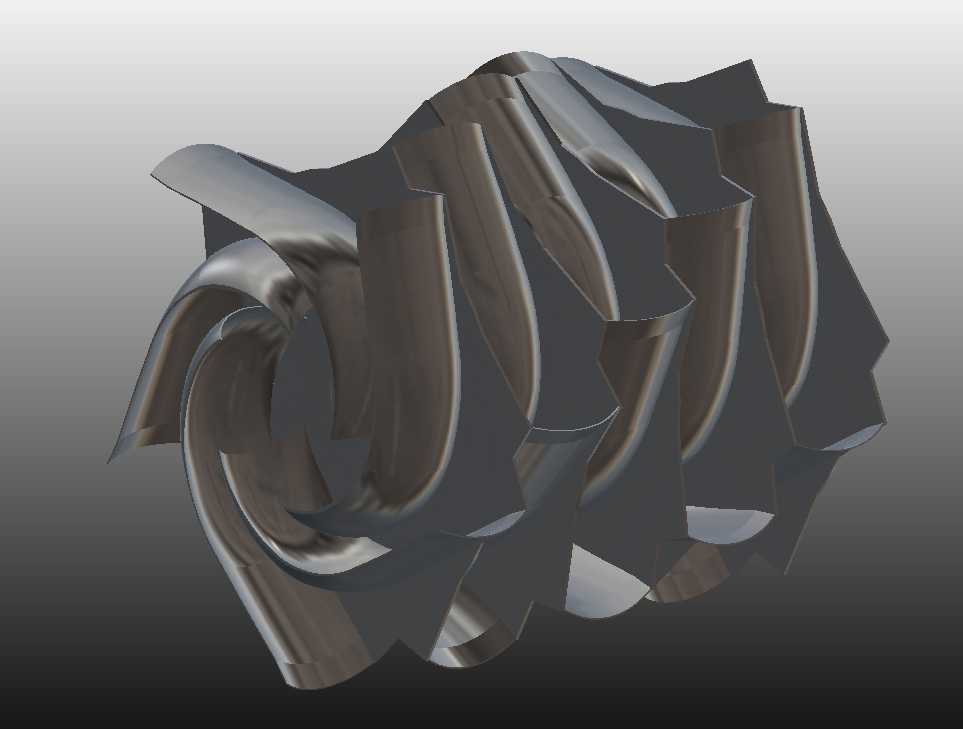

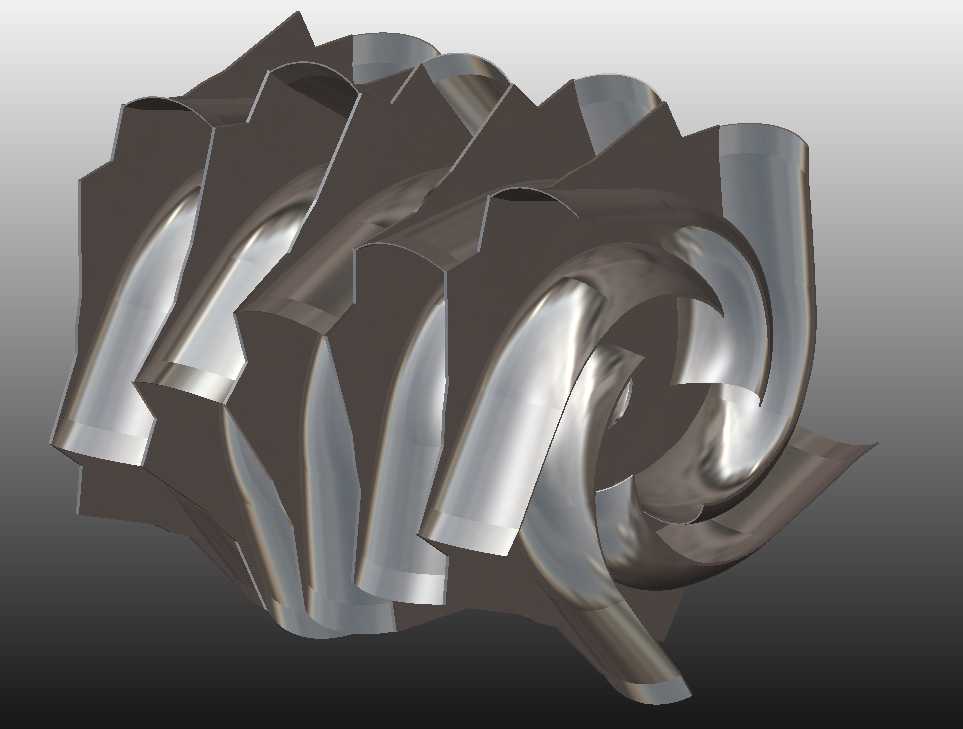

　　不同于常规的工业导流结构，该仿生构型的曲面在实现导流功能的同时，自身的结构刚度分布更均匀，螺旋形态的曲面可将物料冲击带来的径向力均匀分散到整个壁面，相比同壁厚的直段溜槽，抗冲击变形能力提升30%以上，在输送大粒径磨蚀性物料时，壁面的局部冲击应力更小，结构的整体使用寿命更长。针对不同的输送工况，可通过调整螺旋线的升角、圈数以及流道截面宽度，匹配不同流量、不同物料特性的输送需求，比如针对粘性较高的粉体物料输送，可适当增大螺旋升角，提升物料沿曲面的下滑分力；针对大粒径块料输送，可适当加宽流道截面，避免块料在流道内出现卡滞。在地表的矿山卸料、港口散粮转运、化工粉体输送等场景中，该结构同样能发挥低残留、低阻力的优势，减少物料输送过程中的撒漏与积料问题，降低现场清理维护的人工成本，同时避免积料长期堆积带来的物料变质、壁面腐蚀等次生问题。
