BF20型多配置刚性联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:543790
  • BF20型多配置刚性联轴器结构设计
  • BF20型多配置刚性联轴器结构设计
  • BF20型多配置刚性联轴器结构设计

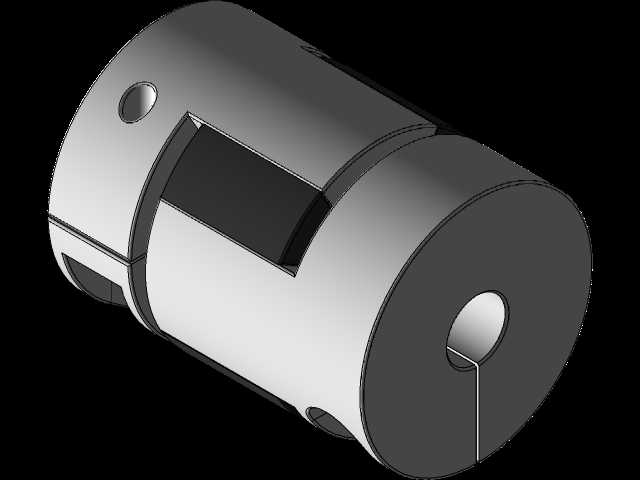

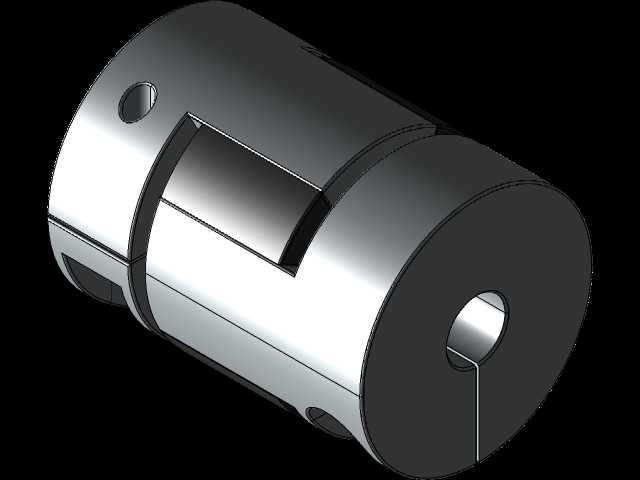

  在自动化生产线、精密机床、伺服传动系统这类对轴系同轴度传递有要求的场景里,联轴器是连接主动轴与从动轴、传递旋转扭矩的核心部件,BF20规格的这类刚性联轴器,常被用在中小扭矩、轴端间距紧凑的传动工位,比如小型输送辊道的动力衔接、精密检测设备的转轴连接、小型伺服电机与丝杠的直连部位,这类场景不需要大偏移量补偿,反而更看重扭矩传递的刚性、无背隙的传动精度,避免轴系转动过程中出现回程误差影响设备运行精度。从结构设计来看,这款联轴器采用分体抱紧式结构,整体为圆柱状主体,沿轴向分为对称的两个抱紧段,中间设置有定位止口结构,装配时两个半体通过止口定位保证同轴度,侧面的紧定螺钉孔用于穿入锁紧螺钉,将两个半体抱紧在对应轴径上,

  相比传统的整体式键连接联轴器,这种抱紧式结构不需要在轴端加工键槽,不会削弱轴的强度,同时装配拆卸更加方便,不需要加热或者专用拉马就能完成拆装,适合现场维护频次较高的工位。设计过程中首先要确定的是内孔的适配范围,BF20规格对应的常规适配轴径覆盖6mm到12mm的常用微型传动轴径,主体外径控制在20mm,整体轴向长度根据不同配置有细微差别,最短配置长度为25mm,最长配置不超过35mm,安装时需要预留的径向空间不小于22mm,轴向预留空间要比联轴器总长度多3mm到5mm,方便装配时调整轴向位置,避免和周边的轴承座、端盖等部件产生干涉。这类多配置的设计思路,是为了适配同扭矩等级下不同的轴径组合、不同的轴端间距需求,

  不需要重新开模或者重新加工主体,只需要调整内孔加工尺寸、中间隔套的厚度就能满足不同的安装需求,大幅降低了生产端的加工成本,也方便选型人员根据实际安装边界快速匹配对应规格,不用单独定制非标联轴器。从功能特性上来说,这款刚性联轴器采用金属整体加工而成,没有弹性元件,扭转刚性极强,传递扭矩时不会产生弹性形变,能够实现无背隙的扭矩传递,在正反转频繁切换的传动工位,比如点胶设备的转轴、小型分拣机构的动力轴,能够精准传递转角,不会因为联轴器的形变导致定位偏差。侧面的紧定螺钉采用内六角平端螺钉,锁紧时螺钉端面直接压在轴的表面,配合抱紧结构的夹紧力,能够传递的最大扭矩可以达到5N·m,足够覆盖小型伺服电机、步进电机的输出扭矩范围,不会出现打滑、

  轴与联轴器相对转动的问题。在实际选型应用时,需要先确认两端连接轴的轴径尺寸,选择对应内孔的配置,再测量两轴端之间的间距,选择对应长度的联轴器规格,安装时要先将两个半体分别套在两端轴上,对齐中间的止口结构,再交替锁紧侧面的紧定螺钉,保证每个螺钉的锁紧扭矩一致,避免因为锁紧力不均导致联轴器偏斜,影响轴系的同轴度,长期运行时要定期检查螺钉的锁紧状态,避免因为设备振动导致螺钉松动,出现传动故障。和同规格的梅花联轴器、膜片联轴器相比,这类刚性联轴器的结构更简单,加工成本更低,径向尺寸更小,适合安装空间极其紧凑的工位,但它不具备偏移补偿能力,安装时对两轴的同轴度要求更高,如果两轴存在较大的径向偏移或者角向偏移,会导致轴系运行时产生附加载荷,加剧轴承的磨损,所以这类联轴器更适合装配精度较高、轴系刚性较好的传动场景,在装配时需要通过打表调整两轴的同轴度,将径向偏移控制在0.02mm以内,角向偏移控制在0.1度以内,才能保证长期稳定运行。
