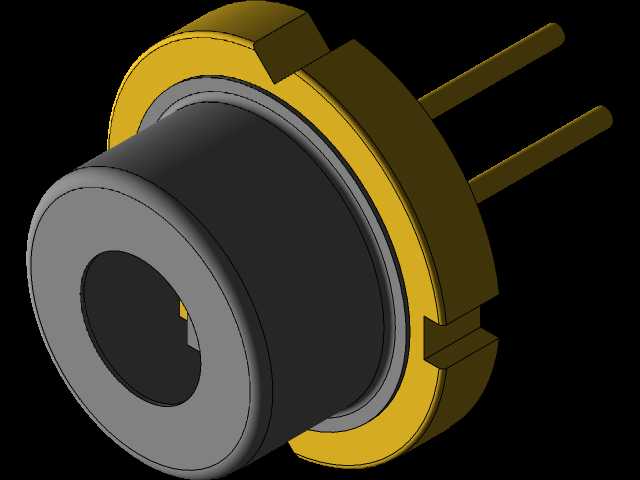

TO封装1550nm激光二极管三维结构

　　在光通信传输、光纤传感、工业激光测距、激光雷达发射端的硬件选型与结构适配环节，这类TO封装的1550nm波段激光二极管是核心的光发射源器件，其三维结构的精准建模，直接决定了后续光模块、传感探头、测距模组的结构装配精度与光路同轴度。日常做结构适配时，首先要关注的是器件的安装边界：该类器件采用标准TO同轴封装结构，金属管座为圆形法兰结构，法兰外缘带有两个对称的定位凸台，用于装配时的周向防转，避免引脚受力弯折或者光路偏移；管座中心为黑色的绝缘塑封筒体，筒体中心是激光出光孔，出光孔的轴线与管座安装端面的垂直度公差通常控制在0.02mm以内，保证出光方向与安装基准的同轴度，这一点在做耦合结构设计时尤为关键，一旦基准偏差过大，后续光纤耦合的效率会出现明显下降。

　　从功能特性来看，1550nm波段的激光二极管多用于长距离光通信传输、分布式光纤传感、远距离激光测距场景，该波段在光纤中传输损耗低，人眼安全阈值更高，相比常用的1310nm、980nm波段器件，更适合长距、户外的光电设备集成。器件的两个引脚为供电引脚，从管座法兰端面垂直引出，引脚的直径、伸出长度、中心距都有严格的行业标准尺寸，建模时需要严格还原引脚的位置度，避免后续PCB焊接时出现引脚错位、无法插装的问题；同时引脚与金属管座之间的绝缘间隙也要准确还原，避免结构设计时出现金属件与引脚短路的风险。

　　设计这类器件的三维模型时，首先要以管座的安装贴合面作为Z向基准面，以出光孔轴线作为径向基准，先构建金属法兰的主体结构：法兰的环形金属壳体采用可伐合金材质，表面做镀金处理，建模时要还原法兰外缘的两个定位缺口与凸台结构，这两个结构是装配时与安装座卡槽配合的关键，能够保证器件装入安装座后周向位置固定，不会在后续灌封、接线环节出现转动。其次是中心的塑封筒体部分，筒体与金属法兰为过盈压装配合，筒体端面要略突出于法兰安装面？不对，实际是筒体从法兰中心向前伸出，出光孔位于筒体端面中心，孔内是激光芯片与透镜结构，建模时不需要还原内部芯片的微观结构，但要准确给出出光孔的内径、深度，以及筒体的外径、伸出长度，方便后续设计耦合透镜、光纤接头的避让空间。

　　实际装配场景中，这类激光二极管通常是压入金属安装座的孔位内，依靠法兰端面与安装座的台阶面贴合实现轴向定位，依靠法兰外缘的凸台与安装座的卡槽配合实现周向定位，引脚穿过安装座后方的PCB板进行焊接，部分高可靠性场景还会在法兰与安装座之间增加导热垫片，将器件工作时产生的热量通过金属安装座传导出去，因此建模时法兰的厚度、安装面的平面度相关尺寸要准确，否则压装后会出现轴向间隙，影响导热效果与定位精度。另外要注意引脚的伸出长度，从法兰背面算起的引脚长度要匹配PCB板与安装座之间的间距，避免引脚过长顶到PCB板背面的元器件，或者过短导致焊接强度不足。

　　在做光路相关的结构设计时，出光孔的位置精度是核心，模型中出光孔的轴线要与法兰安装端面严格垂直，与两个引脚的中心对称面保持固定的角度关系，因为部分激光二极管的偏振方向与引脚位置是对应的，准确还原这个位置关系，能够方便后续偏振相关器件的装配调试，减少实际装调时的反复调整工作量。很多刚接触光电器件结构设计的工程师，容易忽略法兰凸台的定位作用，只做一个光滑的圆孔来安装器件，结果装配后器件可以随意转动，导致引脚位置不对、偏振方向偏移，后续调试要花费大量时间调整，甚至需要重新加工安装座，拖慢项目进度。

　　这类器件的三维建模不需要做过于复杂的内部细节，重点是还原所有与装配相关的外部尺寸、定位结构、接口特征：包括法兰的外径、厚度，凸台的宽度、高度，筒体的外径、伸出长度，出光孔的内径、位置，引脚的直径、长度、中心距，以及各个特征之间的形位公差对应的几何关系，保证模型导入装配体后，能够直接用来做干涉检查、安装座设计、PCB开孔设计，不需要反复核对实物尺寸调整结构。比如在设计激光测距仪的发射端结构时，将该模型导入后，可以直接在出光孔前方设计准直透镜的镜筒位置，预留出透镜与器件出光面的工作距离，同时在安装座上设计对应的卡槽与法兰凸台配合，保证每次更换器件时，出光方向的一致性，降低装调难度。在光模块的结构设计中，准确的引脚位置模型可以直接用来检查PCB板的开孔位置是否正确，焊接后引脚是否会与模块外壳发生干涉，法兰的安装尺寸是否与模块内的固定座匹配，导热路径是否顺畅，避免开模后才发现尺寸不匹配造成的成本浪费。
