UU型共模电力线扼流圈结构设计

　　在开关电源、变频驱动、工业控制板卡的电磁兼容设计环节，共模扼流圈是抑制传导类共模干扰的核心被动器件，这款UU型结构的电力线扼流圈，正是针对板载AC输入端口的滤波需求开发的结构方案。不同于传统环形共模电感绕制难度大、自动化生产适配性差的问题，UU型结构采用分体式对称磁芯配合立式骨架的设计，能够直接适配现有变压器类元件的自动绕线、自动焊针、自动插装产线，在大批量消费电子、工业电源的生产场景中，能够大幅降低人工绕线的成本与品质离散性。从实际电路用途来看，该器件串联在电力输入回路中，对共模方向的高频干扰信号呈现极高的感抗，能够阻断电网侧传入的共模尖峰、设备自身工作产生的高频共模噪声向电网侧传导，满足各类电子设备的EMC认证传导测试要求，

　　同时对差模信号的衰减极小，不会影响工频电力的正常传输。设计过程中，首先要匹配磁芯的有效磁路长度与窗口面积，UU型磁芯的两个边柱对称分布，绕组采用双线并绕的方式分别绕制在骨架的两个绕线槽内，保证两个绕组的匝数、直流电阻完全一致，避免因绕组不对称产生额外的差模寄生参数，影响滤波效果。骨架采用耐高温热塑性材料注塑成型，底部伸出的直插式引脚按照标准2.54mm间距排针布局设计，能够直接适配通用PCB板的焊盘孔位，安装时无需额外定制固定结构，引脚穿过焊盘后过波峰焊即可完成固定，焊接后的结构强度能够满足常规工业设备的振动测试要求。磁芯与骨架的配合面设计有定位卡槽，组装时两个U型磁芯从骨架两侧对插，对接面通过研磨保证平面度，

　　配合固定胶层即可将磁芯牢固绑定在骨架上，磁芯中柱预留的气隙经过精确计算，既能够保证额定工作电流下磁芯不会进入饱和状态，又能控制漏感在合理范围内，避免漏感过大产生额外的电压尖峰。从安装边界来看，该器件整体为立式长方体结构，横向占用的PCB板面积远小于同功率等级的环形扼流圈，高度方向的尺寸经过优化，能够适配多数封闭式电源外壳的内部空间余量，不会和外壳内部的散热片、其他高器件产生结构干涉。绕组采用耐高温漆包线绕制，线径根据额定工作电流的载流量要求选取，绕组层间预留绝缘胶带层，保证绕组之间、绕组与磁芯之间的绝缘耐压满足安规要求，引脚部分采用镀锡铜材质，可焊性符合无铅焊接的工艺要求。在实际选型应用中，

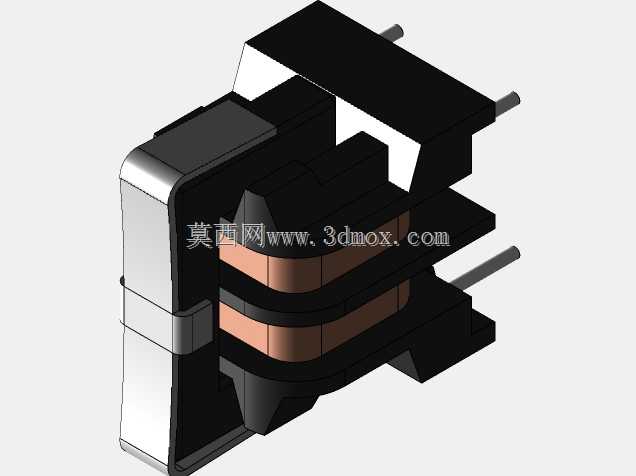

　　结构工程师可以直接参考该三维模型的安装孔位、外形轮廓进行PCB布局，不需要额外制作手板测量尺寸，能够大幅缩短电源产品的开发周期，同时模型中保留的磁芯、骨架、绕组、引脚的分件结构，也方便设计人员根据自身的电流、电感量参数需求，调整磁芯规格、线径、匝数等参数，快速衍生出不同参数规格的同系列扼流圈结构。不同于灌封类的功率电感，这款扼流圈采用开放式结构，绕组的散热条件更好，在额定电流下工作时的温升更低，能够长期稳定工作在密闭的设备外壳内部，不会因为热量累积导致绝缘材料老化加速。磁芯采用高导锰锌铁氧体材质，针对10kHz到30MHz的共模干扰频段有最优的阻抗特性，刚好覆盖开关电源工作产生的主要干扰频段，在实际电路测试中，配合输入端的X电容、Y电容，能够组成完整的EMI滤波网络，将传导干扰水平控制在标准限值以下。
