EPC10型5-8W DC-DC变换器用贴片变压器结构

　　在小功率电源的设计场景里，板载空间的压缩一直是便携设备、工业传感模块、车载小功率供电单元设计中的核心约束项，这类应用场景下，供电单元的功率覆盖多集中在5-8W区间，既要满足高低压侧的电气隔离要求，又要把器件的贴装高度、占板面积压到极致，EPC10型贴片变压器正是针对这类需求开发的磁件结构。从实际选型适配的角度看，这类变压器主要承担DC-DC变换器中的能量耦合、电压转换、电气隔离职能，常见于分布式供电系统的板载二次降压、隔离型通信接口供电、小型工业传感器的隔离电源模块中，相比传统插装式变压器，其SMD贴装结构能够适配回流焊工艺，大幅提升PCBA组装的生产效率，同时避免插装引脚带来的板件开孔占用，进一步压缩板卡的可用空间。

　　从结构设计的逻辑来看，这款变压器采用EPC型扁平磁芯结构，磁芯中柱为方形截面，相比同功率等级的EE型磁芯，EPC磁芯的窗口利用率更高，能够在更短的磁路长度下实现相同的电感量需求，有效降低磁芯损耗。绕组部分采用多层绝缘线绕制结构，初次级绕组之间设置有绝缘隔离层，满足安规要求的爬电距离与电气间隙，绕组出线直接连接到贴片式引脚上，引脚采用镀金铜质弯脚结构，既保证焊接后的结构强度，又能降低引脚接触电阻，减少大电流工况下的引脚发热。磁芯外部采用黑色阻燃环氧树脂进行包封，包封层一方面起到固定磁芯、避免绕组受外力损伤的作用，另一方面能够提升器件的绝缘性能，同时增强器件的耐潮、耐盐雾能力，适配复杂工况下的使用需求。磁芯窗口处露出的黄色绝缘胶带，是绕组绕制完成后的层间绝缘固定结构，能够避免绕组在后续包封、贴装过程中出现散线、位移问题，保证绕组位置的一致性。

　　从安装边界与尺寸适配的角度看，这款变压器采用表贴安装方式，四个引脚分布在器件本体的单侧，引脚间距符合SMD器件的标准贴装间距要求，器件本体的贴装高度控制在极低水平，能够适配厚度受限的板卡设计场景，比如薄型工业模块、便携检测设备的内部板卡安装。在进行PCB布局设计时，需要在器件对应的焊盘位置预留足够的焊接空间，同时在器件本体下方避免布置过高的表贴元件，防止器件贴装后出现干涉；初次级绕组对应的引脚区域需要在PCB上预留足够的隔离槽，保证高低压侧的安规距离满足设计要求。磁芯的底部设置有定位凸台结构，贴装时能够与PCB上的丝印定位框配合，提升器件贴装的位置精度，避免回流焊过程中器件出现偏移导致的焊接不良。

　　在实际电路匹配中，这款变压器的磁芯参数适配5-8W功率等级的反激、正激式DC-DC拓扑，绕组的匝比设计能够覆盖常见的输入电压范围转换需求，比如常见的12V转5V、24V转5V隔离供电场景，设计时可以根据实际的开关频率调整气隙大小，满足不同的励磁电感需求。相比同功率等级的其他封装变压器，EPC10结构的磁芯散热面积更大，贴装后器件底部与PCB表面贴合，能够通过PCB铜箔进行辅助散热，提升器件在满载工况下的温升表现，避免长期高温工作导致的绝缘老化问题。包封材料的耐温等级满足无铅回流焊的温度曲线要求，能够承受回流焊过程中的瞬时高温，不会出现包封层开裂、磁芯松动的问题。

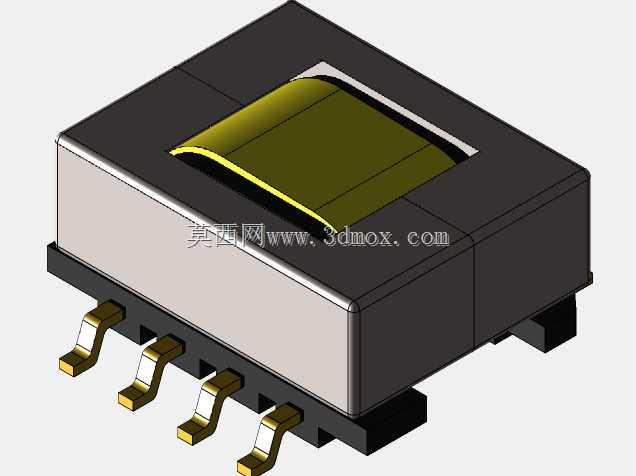

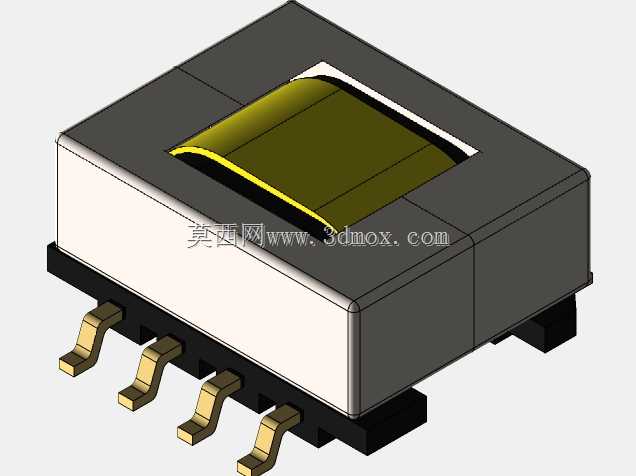

　　从建模还原的角度看，这个三维结构完整还原了变压器的外部包封轮廓、磁芯拼接缝隙、引脚折弯形态、绝缘胶带的覆盖位置，在进行整机结构装配检查时，可以直接调用该模型进行干涉检查，确认器件与周边结构件、板卡上其他元件的安全距离，避免开模后出现装配干涉问题。建模过程中对引脚的共面度做了精准还原，能够用于PCB封装的匹配校验，确保设计的焊盘位置与器件引脚完全对应，减少生产过程中的焊接不良率。对于电源设计工程师而言，精准的三维模型能够在结构设计阶段就评估器件的空间占用，提前优化板卡布局，不需要等实物样品回来再进行空间适配，大幅缩短产品的开发周期。
