贴片式EPC19铁氧体电子变压器结构

　　做了快十年消费类电源的结构设计，EPC19规格的铁氧体变压器是我接触频次最高的磁性器件之一，小到手机快充头、路由器电源适配器，大到工控板卡的辅助供电回路、车载低压控制模块的隔离供电单元，都能见到这个规格器件的身影。不同于传统插针式EI型变压器的厚重结构，这款EPC19铁氧体变压器采用扁平式磁芯布局，磁芯选用锰锌铁氧体材质，在10kHz-500kHz的常用开关电源工作频段内，能保持较高的初始磁导率与较低的高频损耗，适配当前主流的反激、正激开关电源拓扑的工作需求。

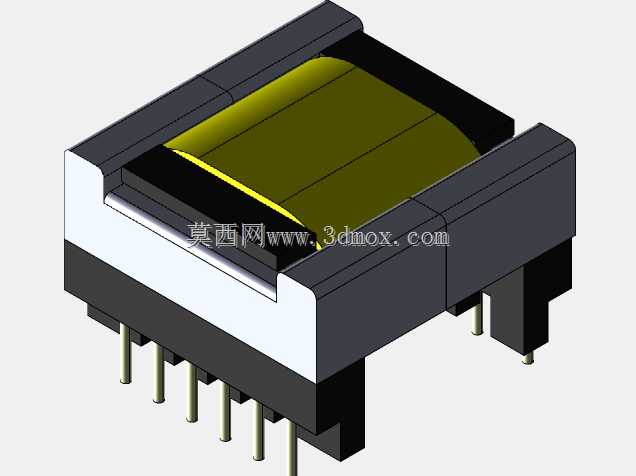

　　从实际选型的安装边界来看，这款器件的本体宽度严格控制在19mm对应EPC规格的命名基准，引脚采用直插式排布，单侧引出五根镀锡铜质插针，另一侧设置定位凸台与辅助固定引脚，插针的中心间距严格遵循1.27mm的行业通用排距标准，在PCB布局时可以直接匹配标准焊盘封装，不需要额外定制封装库。磁芯的上下两半采用卡扣式拼接结构，外围包裹的绝缘骨架采用阻燃级PBT材质，耐温等级达到B级以上，能够满足波峰焊、回流焊过程中的瞬时高温冲击，不会出现骨架变形、引脚移位的问题。绕组部分采用多层平绕结构，层间设置耐高温绝缘胶带隔离，初次级绕组之间设置满足安规要求的绝缘距离，能够实现初次级之间2kV以上的耐压绝缘要求，适配AC-DC电源的隔离设计需求。

　　在实际的电路功能层面，这款铁氧体变压器主要承担能量传递、电压变换、电气隔离三个核心作用，在小功率开关电源中，通过磁芯的磁通变化将初级侧的高频脉冲能量耦合到次级绕组，经过整流滤波后输出稳定的低压直流，同时依靠初次级绕组之间的物理隔离，将高压市电侧与低压负载侧进行电气分隔，避免触电风险与共模干扰传导。设计这款三维模型的时候，特意还原了磁芯的R角过渡结构，避免实际生产中磁芯棱角处出现应力集中导致的磁芯碎裂问题，同时骨架上的绕线槽深度做了精准还原，能够直观展示不同线径绕组的容纳空间，方便结构工程师在做电源内部布局时，核对器件与周边电容、散热片、外壳的安全距离，避免出现装配干涉。

　　不同于大功率电力变压器的开放式结构，这款小型铁氧体变压器的磁芯结合面做了精密研磨处理，能够有效降低磁路的气隙损耗，绕组外层包裹的黄色绝缘胶带不仅起到固定绕组、绝缘防护的作用，也能在一定程度上降低绕组工作时的高频噪音。引脚的伸出长度控制在3.5mm，既能够满足PCB插装后的焊锡浸润要求，也不会因为引脚过长导致剪脚工序的额外工作量，引脚根部设置的凸台结构能够在插装时起到限位作用，保证器件贴板安装的高度一致性，适配自动化插装生产线的作业要求。在做整机的热设计校核时，这款模型的外形尺寸还原度足够支撑热仿真的建模需求，可以准确模拟器件工作时的散热表面积，评估不同负载率下的器件温升，避免出现高温下磁芯饱和导致的电源失效问题。
