小功率直流变换电路板结构设计

　　在工业控制板卡、小型嵌入式设备、车载低压供电回路这类对供电稳定性有要求的场景里，小功率直流变换单元是整套硬件系统里不起眼但直接决定运行可靠性的核心部件，这次完成结构设计的10-12W功率等级直流变换板，就是针对这类小功率供电场景做的落地化结构方案。做这类板卡的结构设计时，最先要锚定的不是元件排布密度，而是实际安装场景的边界约束——很多时候这类变换板是直接插装在主控板的预留排针位上，或是通过引出线固定在设备壳体的狭小腔体内，所以板体的长宽尺寸、引出引脚的伸出长度、板上最高元件的高度都要提前和安装位的预留空间做匹配，避免出现装配时元件和壳体筋位干涉、或是引脚长度不够无法对接母座的问题。从功能实现逻辑来看，

　　这款直流变换板的核心作用是完成指定范围直流输入到稳定低压直流输出的转换，给后端的传感模块、控制芯片、小型执行元件提供干净稳定的供电，所以在元件布局阶段，要优先把功率回路的走线做短，功率电感、电解电容这类发热相对明显的元件要避开板上的敏感信号区域，同时预留出足够的散热间隙，不能为了压缩板体尺寸把发热元件挤在一起，不然长时间满负载运行时，局部积热会导致电容寿命衰减、电感参数漂移，直接影响输出电压的稳定性。板上的元件排布遵循功率流走向依次排布，输入侧的滤波电容靠近输入引脚布置，第一时间滤除输入线上携带的纹波干扰，功率变换主回路的开关管、储能电感紧贴功率走线放置，减少回路寄生参数，输出侧的滤波电容阵列靠近输出引脚，

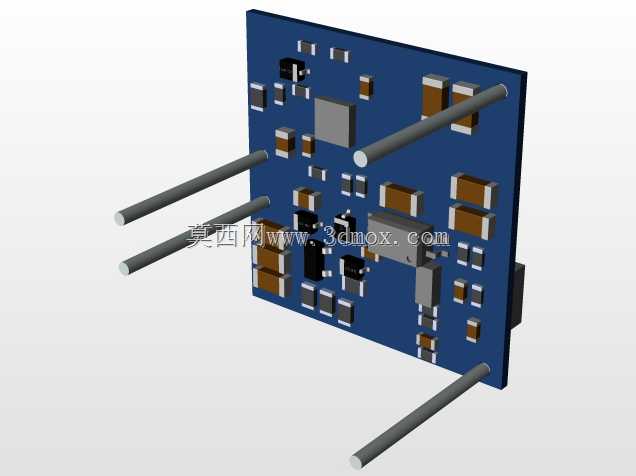

　　保证输出电压的纹波控制在设计阈值内。引出的四根金属插针分别对应输入正、输入负、输出正、输出负，插针的直径和伸出长度按照通用2.54mm间距排针的适配尺寸设计，既可以直接焊接在配套母板上，也可以通过接插件对接导线，适配不同的安装方式。板体基材选用常规FR-4环氧板，厚度按照工业级板卡的通用标准选取，保证焊接过程中不会因为高温出现明显形变，同时板上的安装孔位预留了和小型绝缘固定柱匹配的孔径，在需要独立固定的场景里，可以通过尼龙螺柱把板体固定在设备腔体内的预留柱位上，避免设备运行过程中的振动导致板体移位、引脚脱焊。在结构细节处理上，板边到最外侧元件焊盘的距离满足PCB加工的最小工艺边要求，不需要额外加拼版工艺边就能满足批量生产的加工要求，

　　板上所有元件的高度都控制在统一阈值内，最高的电解电容高度不会超过插针的最高安装面，保证在叠层安装或是贴壳安装时不会出现元件受压损坏的问题。另外考虑到实际使用中可能出现的接线错误场景，输入输出引脚的丝印标识做了加大处理，在焊接和接线时能快速识别引脚定义，减少装配阶段的接线错误率。从实际适配场景来看，这款功率等级的变换板可以覆盖绝大多数小型传感节点、嵌入式控制模块、车载低压辅助供电的需求，不需要额外增加散热片就能在额定负载下长期稳定运行，板体的尺寸设计也能适配多数小型设备的内部腔体空间，不管是作为独立供电模块单独安装，还是作为子板集成在主控板卡上，都能满足装配要求。在建模阶段，所有元件的封装尺寸都按照实际量产元件的标称尺寸做1:1还原，包括电解电容的直径和高度、功率电感的外形尺寸、贴片电阻电容的焊盘位置，都和实际生产用的PCB封装完全一致，导入到整机装配模型里做干涉检查时，能直接验证板体和周边结构件的间隙是否满足要求，不需要再做额外的尺寸修正。同时板上的走线区域虽然在结构模型里不做具体呈现，但在结构设计阶段已经提前和硬件设计人员做了沟通，把需要预留的爬电距离、电气间隙位置在结构模型里做了空间预留，保证高压侧和低压侧的元件间距满足安规要求，不会出现电气安全隐患。
