PCB板载式直流变换电源模块结构设计

　　在工业控制板卡、车载电子单元、通讯基站前端供电这类需要宽幅电压转换的场景里，板载直流变换器是整套电路稳定运行的核心功率部件，不同于外置式电源模块，这类直接焊接在主控PCB上的变换单元，需要同时兼顾功率密度、散热路径、电磁兼容与安装适配性，任何一个维度的设计偏差都可能导致整机供电纹波超标、温升高触发保护、甚至在振动工况下出现引脚脱焊的问题。

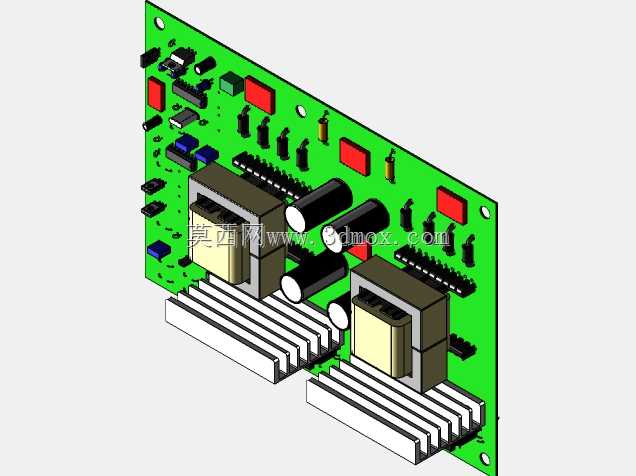

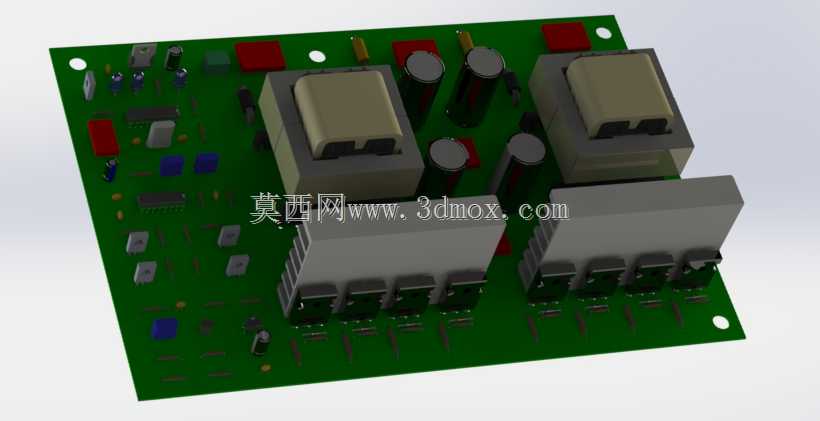

　　从结构布局来看，这款直流变换器采用双层功率器件对称排布思路，两枚主功率磁件分别布置在PCB板的对角区域，磁件下方预留了0.8mm的净空区，避免磁件漏磁干扰下方走线的弱信号回路，同时磁件采用卧式贴装固定，相比立式安装能降低整体装配高度，适配多数工业设备机箱内15mm以内的板间安装间隙，磁件引脚采用加粗铜引脚设计，过波峰焊时的透锡率能达到95%以上，满足车载场景下3g加速度的振动测试要求。功率开关器件与整流器件统一布置在PCB板的下沿区域，器件背面直接贴合PCB上预留的露铜散热区，露铜区通过金属化过孔连接到PCB内层的2盎司铜箔散热层，无需额外加装散热片即可在25℃环境温度下持续输出额定功率，当环境温度提升到60℃时，可通过在器件上方粘贴导热硅胶垫接触机箱内壁实现辅助散热，此时输出功率降额不超过20%。

　　PCB板的四个边角预留了直径3.2mm的安装固定孔，孔位中心距严格按照100mm工业标准板卡孔距设计，既可以通过铜柱直接固定在设备机箱的安装柱上，也可以配合塑料绝缘支柱安装在主控板的上方叠层区域，固定孔周边做了3mm半径的露铜禁止区，避免安装螺丝接触PCB走线造成短路。板上的电解电容全部采用卧式折弯贴装，电容本体通过耐高温胶点固定在PCB表面，避免设备运输或运行振动过程中电容引脚出现疲劳断裂，电容的极性标识在丝印层做了放大处理，生产贴片时能快速识别极性，减少反向贴装的不良率。信号反馈回路的走线全部布置在PCB板的左上区域，与功率回路的大电流走线保持至少3mm的安全间距，反馈线路上预留了RC滤波器件的焊盘，可根据实际输出纹波要求选择焊接对应的阻容参数，无需重新改版就能适配不同的纹波精度要求。

　　在实际选型适配时，需要注意这款变换器的输入输出引脚排布采用行业通用的间距设计，引脚宽度为1.2mm，能兼容多数接插件与直接焊接的装配要求，板上的功率器件高度最高不超过12mm，在做整机结构堆叠时，上方预留1mm的安全间隙即可满足装配要求，不会和上层板卡的元器件产生干涉。输入端预留了π型滤波的焊盘位置，当应用在电磁环境复杂的工业现场时，可焊接共模电感与差模电容组成输入滤波网络，满足EMC Class B的传导发射要求，输出端同样预留了滤波电容的扩展焊盘，可根据负载动态响应要求并联不同容值的低ESR电容，提升瞬态负载下的电压稳定性。

　　从设计细节上看，PCB板采用FR-4环氧玻璃布基材，板厚1.6mm，铜箔厚度内层2盎司、外层3盎司，大电流走线的宽度按照每毫米1A的载流量设计，长时间满负载运行时走线温升不超过20K，不会出现基材过热碳化的问题。板上的丝印层除了标注器件参数与极性外，还在关键测试点位置标注了测试点编号，生产调试时可直接对照测试点电压参数快速排查故障，提升量产调试的效率。所有贴片器件的焊盘设计都按照IPC-7351标准制作，回流焊时的器件偏移量能控制在0.1mm以内，焊接良率可达到99.5%以上，适合大批量SMT贴片生产。
