20W直流变换器电路板结构设计

　　在工业控制、小型电子设备供电、车载辅助供电等场景中，小功率直流电压变换的需求十分普遍，这类应用往往对供电模块的体积、安装适配性、元件排布合理性有较高要求，本次呈现的20W直流变换板结构，正是针对这类中小功率直流电压转换场景完成的结构设计。从实际使用场景来看，这类20W功率等级的直流变换单元，常被嵌入到小型工控传感节点供电回路、便携检测设备内置电源、车载低压辅助供电支路中，承担不同直流电压等级间的转换功能，为后端负载提供稳定的直流电压输出，避免前端供电电压与负载额定电压不匹配导致的设备工作异常。

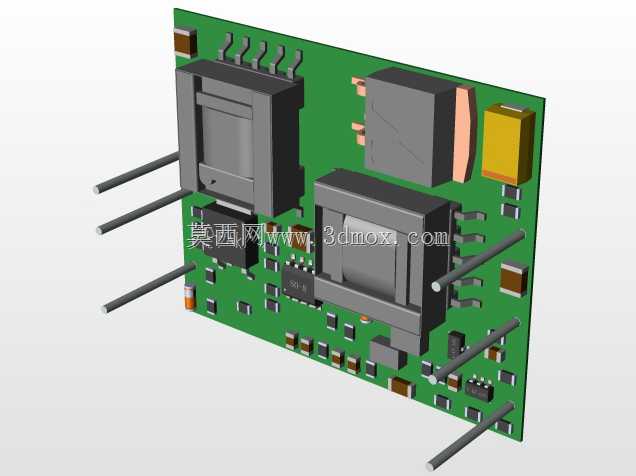

　　从结构设计思路来看，这块变换板采用标准PCB作为载体，所有功率元件、控制元件、被动元件均采用直插排布方式，兼顾小批量手工焊接的便利性与后期维修替换的可操作性。板上集成了两个磁芯元件作为功率变换的核心储能、变压部件，磁件周边预留了足够的电气间隙，避免高压引脚间出现爬电风险；功率回路的走线区域做了加宽处理，匹配20W功率下的载流需求，减少大电流路径上的压降与发热。板侧伸出的多根金属插针作为输入输出接线端，插针的排布间距符合常规接插件的安装尺寸，既可以直接插装在母板对应的插座上实现板对板连接，也可以通过焊接导线完成引线式接线，适配不同的设备安装方式。

　　在元件布局上，设计时将发热相对明显的功率磁件、功率开关元件排布在板体外侧区域，远离对温度敏感的控制芯片与小信号元件，同时元件之间预留了自然对流的散热空间，在20W额定功率下无需额外加装散热片即可满足长期工作的温升要求。板上的电解电容、瓷片电容、二极管等被动元件按照信号流向依次排布，缩短了高频回路的走线长度，减少功率变换过程中产生的电磁干扰对周边电路的影响。黄色的安规电容布置在板体边缘靠近输入侧的位置，方便进线端的滤波接线，同时与其他低压元件保持足够的安全间距。

　　从安装边界来看，整块电路板的外形为规则矩形，板体四角预留了安装孔位，可以通过铜柱或者螺丝直接固定在设备内部的安装平面上，安装孔的位置避开了板上所有元件的投影区域，不会出现安装螺丝与元件干涉的问题。伸出板外的插针长度经过匹配设计，当板体通过插针插接在母板上时，板底与母板表面留有足够的间隙，既可以避免焊接点与母板出现短路，也能为板底的空气流通留出空间，辅助板上元件散热。板上所有元件的最高高度控制在统一范围内，不会出现个别元件突出过高导致设备内部空间干涉的问题，能够适配厚度有限的密闭设备腔体安装需求。

　　在实际选型适配中，这类结构的变换板可以根据不同的输入输出电压需求替换对应参数的磁件与阻容元件，PCB的安装尺寸与接线位置保持统一，无需修改设备内部的安装结构即可完成不同参数模块的替换，降低了整机产品的结构适配成本。直插式的元件排布也让生产环节的检测工序更加便捷，探针可以直接接触元件引脚完成电气性能测试，不需要设计复杂的测试工装，适合中小批量的生产场景。对于结构设计从业者而言，这类电源板的结构排布需要兼顾电气性能、散热需求、安装适配性、生产工艺性多方面的要求，不能单纯追求元件排布的紧凑度而忽略实际使用中的可靠性，比如磁件的固定除了引脚焊接之外，还可以根据使用场景的振动要求点胶加固，避免长期振动下引脚出现疲劳断裂；接线插针的直径选择需要匹配额定电流大小，避免插针过流能力不足导致发热。
