小功率5W直流电压变换电路板结构设计

　　做嵌入式设备、小型传感节点的结构设计时，电源部分的选型和空间适配永远是绕不开的环节，这款5W功率等级的直流变换模块，刚好适配多数低功耗工业传感、便携检测设备的供电需求，在实际项目里，这类小功率DC-DC模块常用来给主控板、信号采集单元做电压匹配，比如现场安装的温湿度传感节点、小型工业手持检测设备，或是设备内部的辅助供电支路，把前端输入的直流电压转换成后端电路需要的稳定电压等级，避免不同模块供电电压不匹配导致的工作异常。

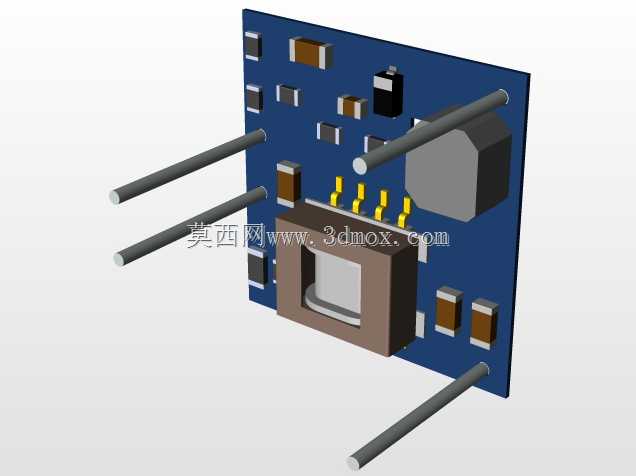

　　从结构设计角度看，这款模块采用25mm*25mm的方形PCB基板，这个尺寸在小功率电源模块里属于通用性极强的规格，不管是嵌入设备内部的预留安装槽，还是用铜柱做悬空固定，都能适配多数紧凑设备的内部空间，不会占用过多布局位置。板上元件的排布遵循了电源类PCB的常规设计逻辑，功率电感、电解电容这类发热相对明显的元件布置在板边区域，既方便散热，也避免和周边敏感器件产生电磁干扰；输入输出的接线引脚采用直插式金属引脚设计，引脚伸出长度足够，既可以直接焊接在母板上做板载安装，也可以搭配接线端子做导线连接，适配不同的安装场景。

　　实际做结构适配的时候，首先要注意安装边界的预留，除了PCB本身25mm见方的平面尺寸，还要给引脚焊接、元件高度留出足够的垂直空间，板上最高的元件是功率电感和电解电容，垂直方向的预留空间要覆盖元件最高点，避免安装时和外壳或是上层板卡产生干涉。另外这类直流变换模块在工作时会有一定的电磁辐射，布局时要尽量远离模拟信号采集电路，若是金属外壳的设备，模块和外壳之间要留出绝缘间隙，避免短路风险。

　　从功能实现上，5W的功率等级刚好覆盖多数低功耗工业场景的供电需求，比如单路4-20mA信号采集模块、小型OLED显示单元、低功耗无线传输模块的供电，都可以用这类模块完成电压转换，相比大尺寸的电源模块，它的空间占用更小，在便携设备、分布式安装的传感节点里优势更明显。设计时元件的选型都偏向工业级应用，贴片电阻电容、功率器件的排布都考虑了焊接工艺的可行性，不管是回流焊批量生产，还是手工样板焊接都能适配，引脚的位置排布也做了对称设计，安装时不用特意区分方向，降低生产装配的出错概率。

　　在做三维建模的时候，所有元件的高度、引脚间距都按照实际元件的封装尺寸1:1还原，PCB板的厚度、焊盘位置都和实际生产的板卡一致，导入设备整体装配时，可以直接检查安装间隙、干涉情况，不用反复核对实物尺寸，能大幅缩短结构设计的验证周期。对于做小型工业设备、便携检测仪器的结构工程师来说，这类标准化尺寸的小功率电源模块，是前期方案选型时非常实用的参考模型，能直接在装配阶段验证电源部分的布局合理性，避免后期打样时出现空间不足、安装干涉的问题。
