MSOP4封装光耦EL3H7结构三维模型

　　在工业控制板卡、消费类电子电源模块、通讯接口隔离电路的PCB布局布线工作里，贴片式光电耦合器是做电气隔离、信号单向传输的核心无源器件，这次建模的MSOP4封装光耦EL3H7，是小功率信号隔离场景里用量极大的一款表贴器件，很多刚接触板级结构建模的工程师容易忽略这类小尺寸器件的精确外形还原，等到做PCB装配干涉检查、钢网开模验证的时候，才发现引脚成型尺寸、塑封体高度和实物存在偏差，直接导致整机装配时元件和周边结构件顶死、或者贴片加工时引脚共面度不达标造成虚焊。

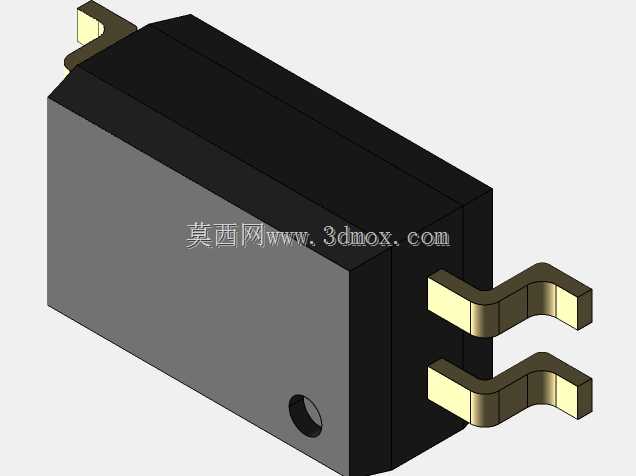

　　做这个模型的时候，首先要还原的是器件实际的安装边界，MSOP4属于微型小外形封装，整体塑封体采用黑色环氧塑封材质，主体分为上下两个结构段，下半部分是灰色的塑封基座，上半部分是黑色的封装盖，基座侧面预留的小型定位凹孔，是很多建模者容易遗漏的细节——这个凹孔是封装注塑时的工艺定位孔，部分自动化贴片机的吸嘴定位、或者视觉检测工位会识别这个特征做元件姿态校正，如果模型漏掉这个特征，在做产线贴装仿真的时候就会出现姿态匹配错误。塑封体的边角全部做了微小的倒角处理，不是尖锐的直角，这是环氧塑封工艺的必然特征，实际生产中直角塑封体容易出现应力集中开裂，所以所有量产的塑封半导体器件边角都会有0.1mm左右的倒圆角，建模时如果做成直角，不仅和实物不符，后续导出做结构干涉检查时也会出现误报。

　　引脚部分是这个模型还原的重点，EL3H7采用的是Gull-wing（鸥翼型）成型引脚，一共4个引脚，单侧引出，引脚基材是铜合金，表面做了镀锡处理，建模时要严格还原引脚的三次弯折成型尺寸：首先是从塑封体内部引出的水平段，然后是向下弯折的过渡段，最后是向外伸展的贴装焊接段，每个弯折处的圆角半径不能随意设定，要匹配实际冲压成型的工艺参数，引脚的共面度要控制在0.1mm以内，这是表贴器件能顺利过回流焊的核心指标。引脚的宽度、相邻引脚的中心间距严格遵循MSOP4封装的标准规范，焊盘匹配尺寸要和引脚焊接段的长度完全对应，不能出现引脚伸出焊盘或者搭接不上的情况。

　　从实际应用场景来说，这款光耦常用在开关电源的反馈回路、RS485通讯接口的隔离保护、工控IO口的信号隔离场合，工作时通过内部的红外发光管和光敏三极管实现输入输出端的完全电气隔离，能有效阻断回路间的地环流干扰，提升电路的抗浪涌能力。在做整机结构设计的时候，这类表贴器件的高度尺寸直接影响PCB上方的结构件预留空间，这款器件的塑封体总高度控制在1.1mm左右，属于薄型封装，适合用在空间受限的便携类电子产品、薄型电源模块里，建模时的高度尺寸如果偏差超过0.2mm，就可能导致上方的屏蔽罩、结构壳体和元件发生干涉。

　　建模过程中还要注意塑封体顶部和侧面的脱模斜度，环氧塑封件在模具里成型后需要顺利脱模，所以塑封体的侧壁会有微小的脱模斜度，大概在0.5°左右，不是完全垂直的立面，很多新手建模时会把侧壁做成垂直面，虽然视觉上差别不大，但在做高精度的装配公差分析时，这个斜度带来的尺寸差异会影响周边元件的布局间距计算。另外引脚和塑封体的结合处，要还原实际的封装溢胶特征吗？其实做结构选型用的模型不需要还原微观的溢胶细节，只要保证结合处的尺寸准确即可，过度还原工艺细节反而会增加模型的面数，拖慢大型PCB装配体的运行速度。

　　在做PCB Layout的结构校验时，这个模型可以直接导入到ECAD软件里和PCB板框、焊盘、周边元件做干涉检查，比如当光耦周边布置电解电容、接插件等高度较高的元件时，可以通过模型直观检查元件之间的安全间距，避免回流焊时因为元件距离过近出现连锡、或者装配时互相干涉。另外在做产品的热仿真分析时，准确的塑封体外形尺寸也能帮助仿真软件更精准地计算元件的散热路径，因为光耦工作时内部发光管的功耗虽然不大，但在密闭的壳体内部，准确的外形参数能提升热仿真结果的可信度。

　　很多工程师在选型这类隔离器件的时候，往往只关注 datasheet 里的电气参数，忽略封装的机械尺寸细节，等到打样回来才发现封装尺寸和设计的焊盘不匹配，或者高度超过了结构预留空间，造成不必要的打样损失。这个三维模型完全按照实物的成型尺寸构建，所有安装边界、引脚尺寸、塑封体外形都和量产实物保持一致，既可以用于结构设计阶段的干涉校验，也可以用于贴片加工程序的仿真验证，还能作为教学案例帮助初学者理解MSOP封装半导体器件的结构特征，掌握表贴元件建模时需要关注的工艺细节、安装公差要求，避免在实际设计工作中因为模型尺寸不准出现生产问题。
