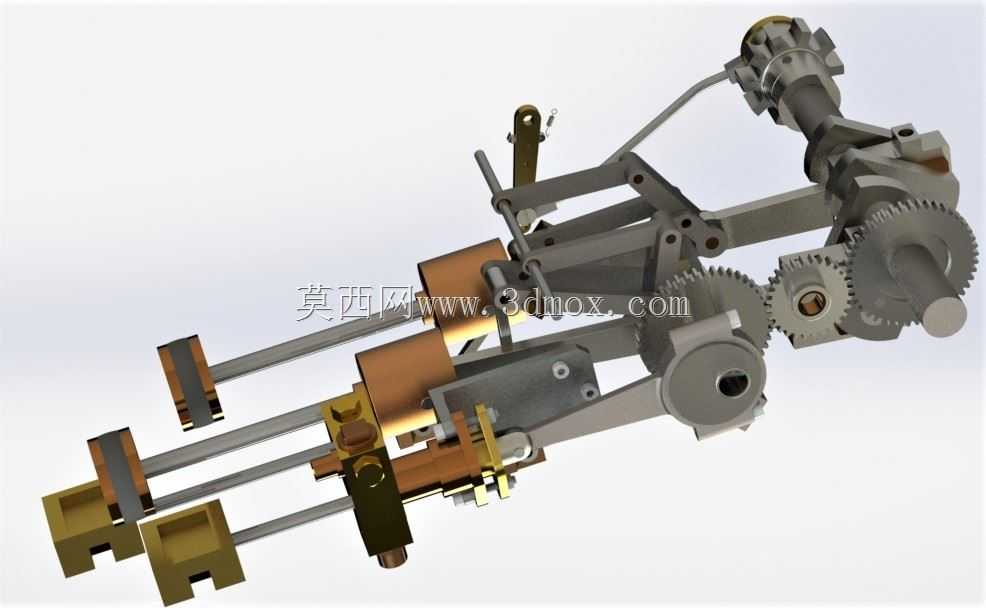

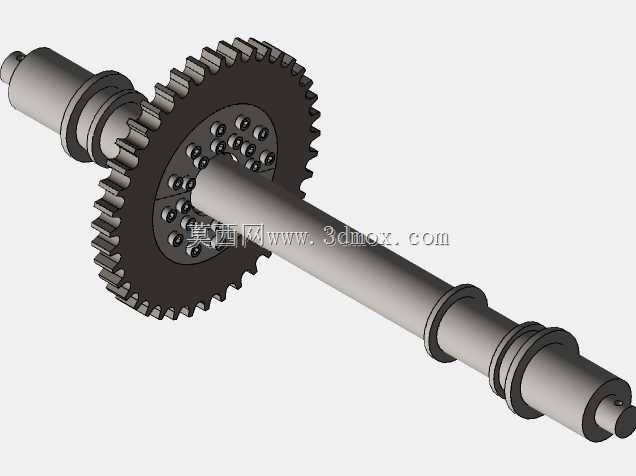

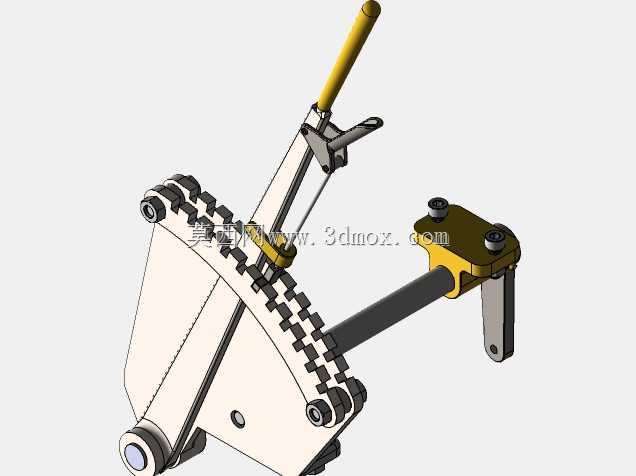

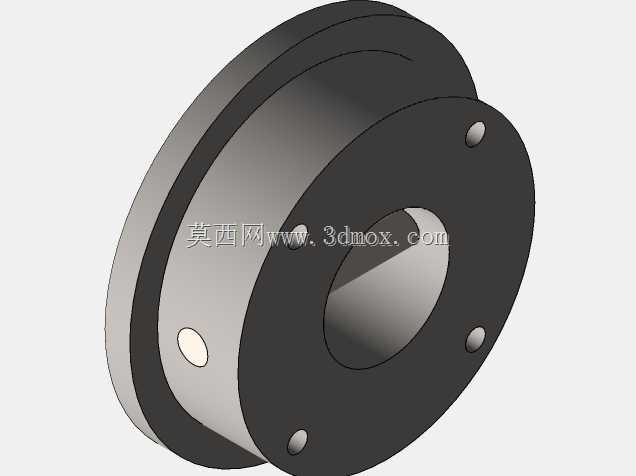

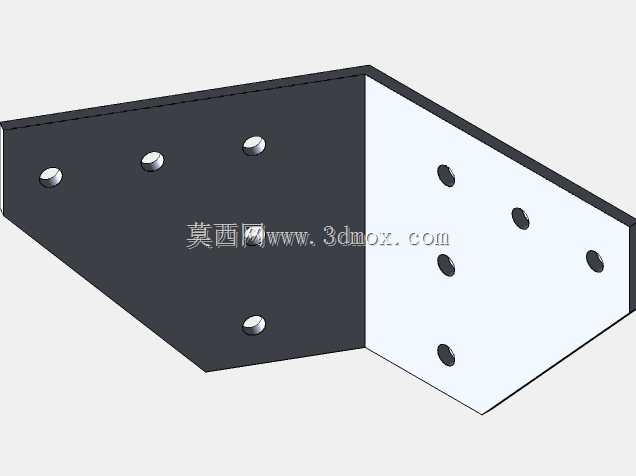

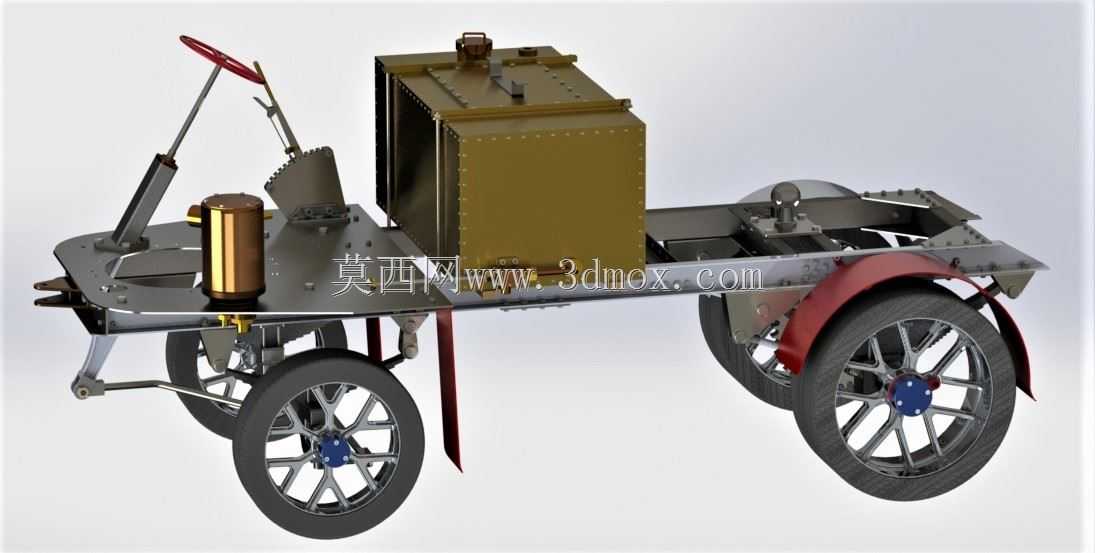

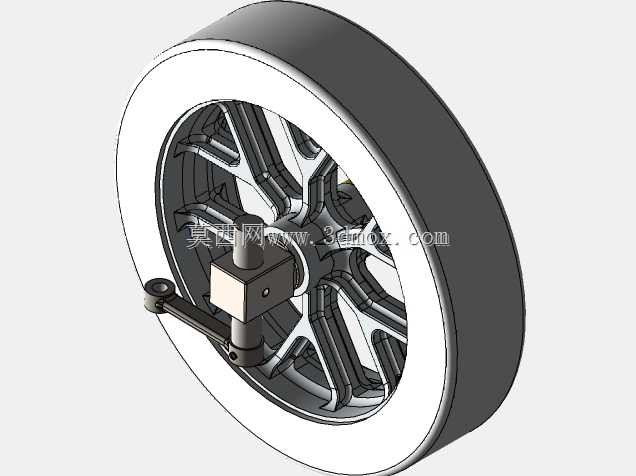

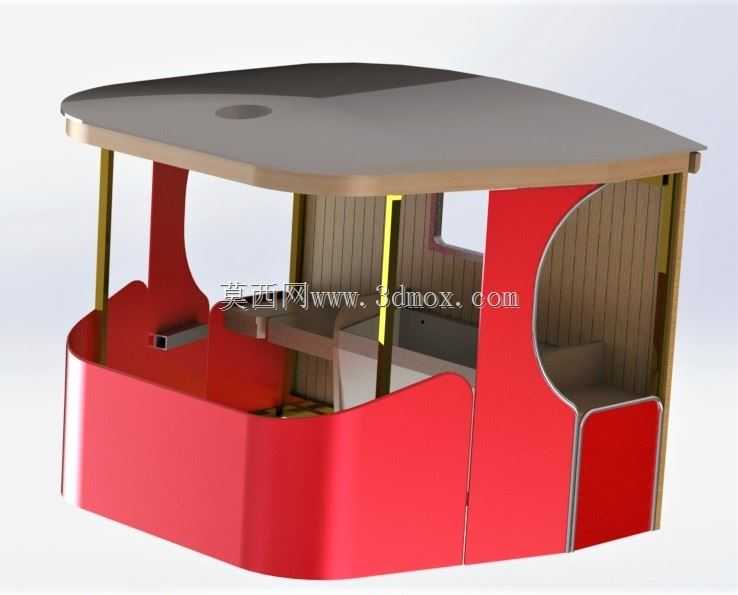

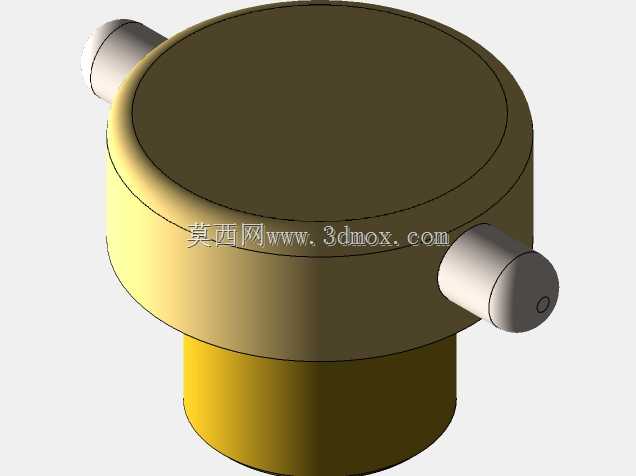

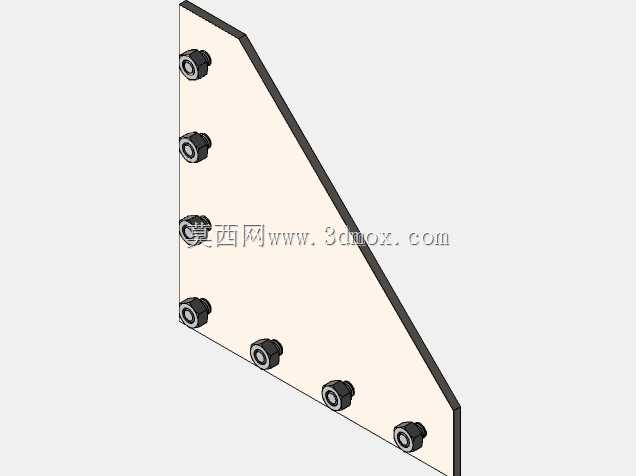

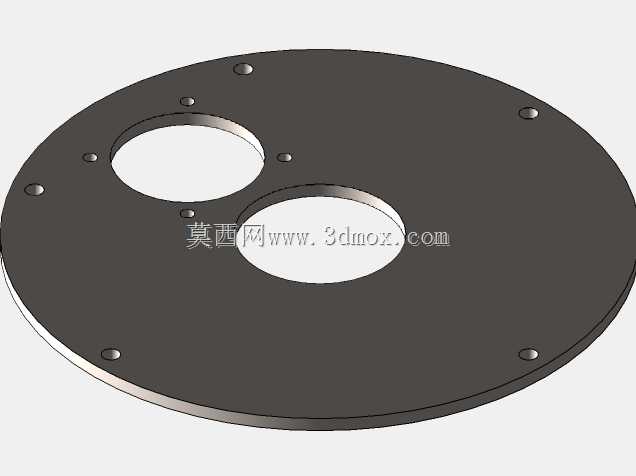

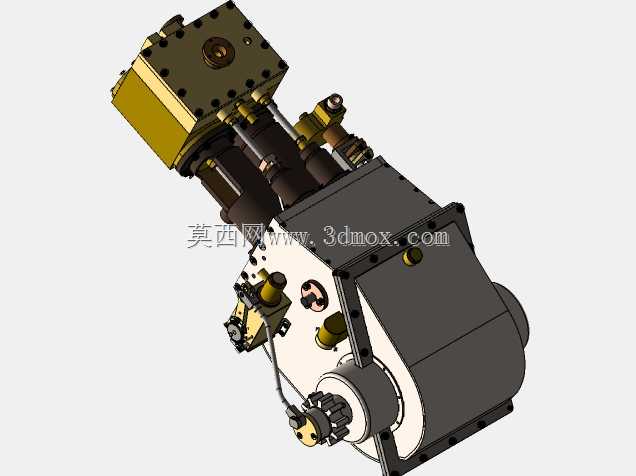

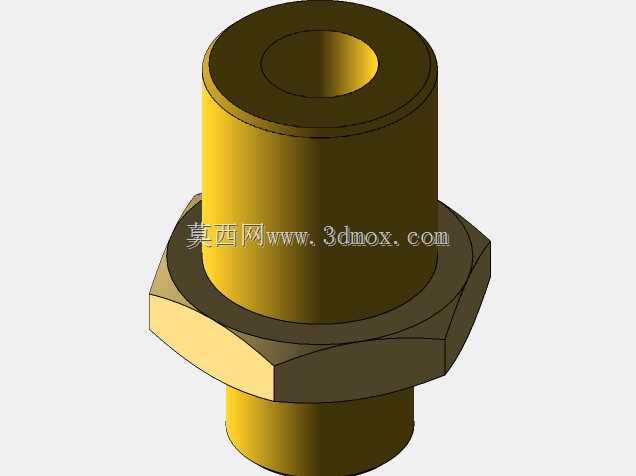

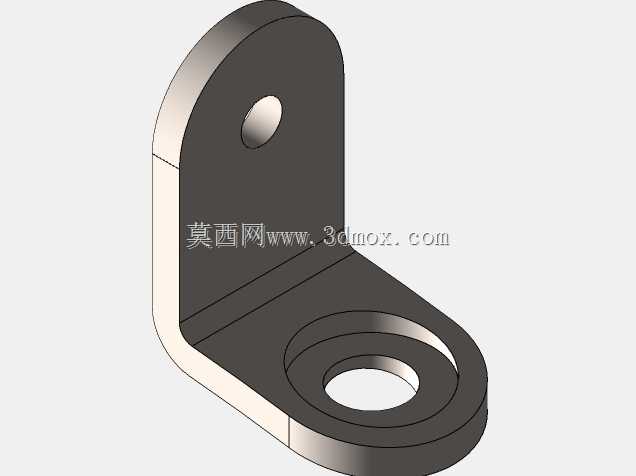

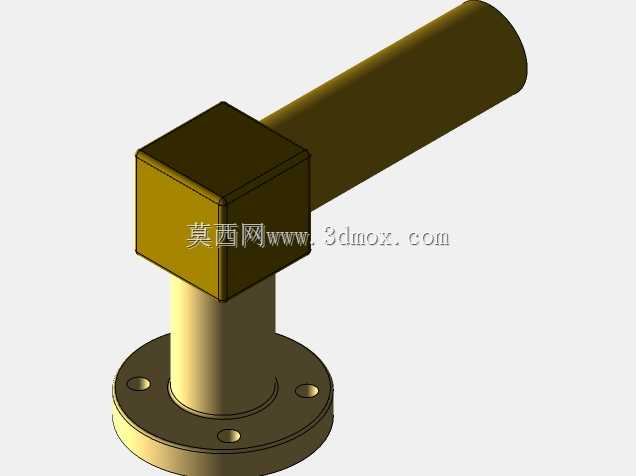

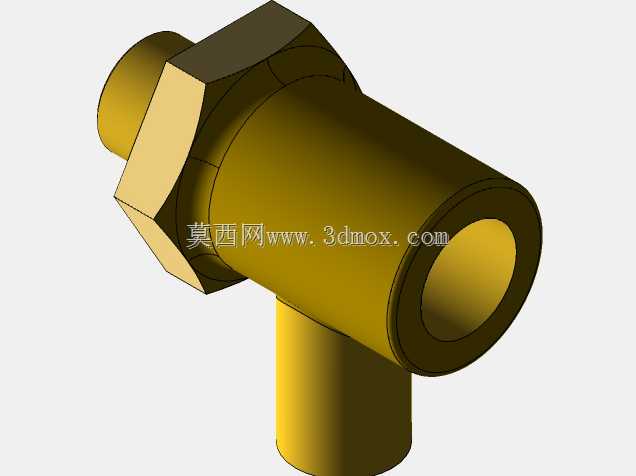

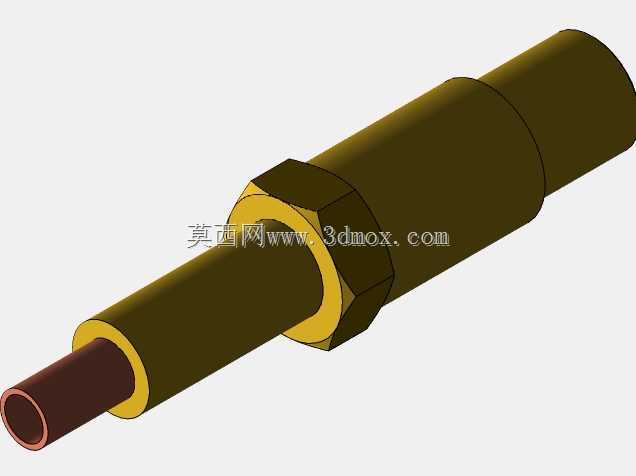

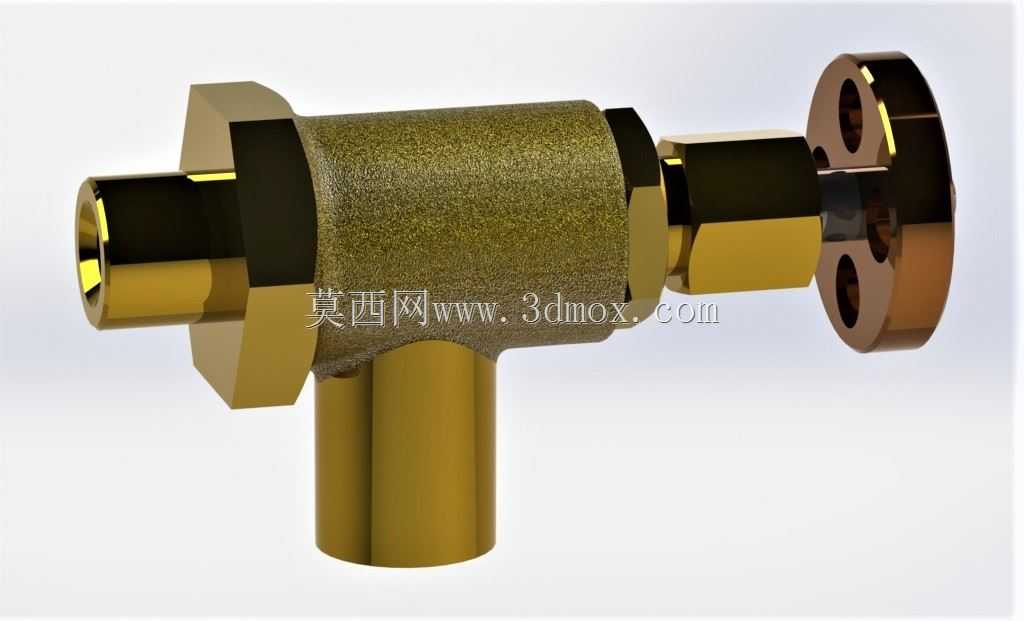

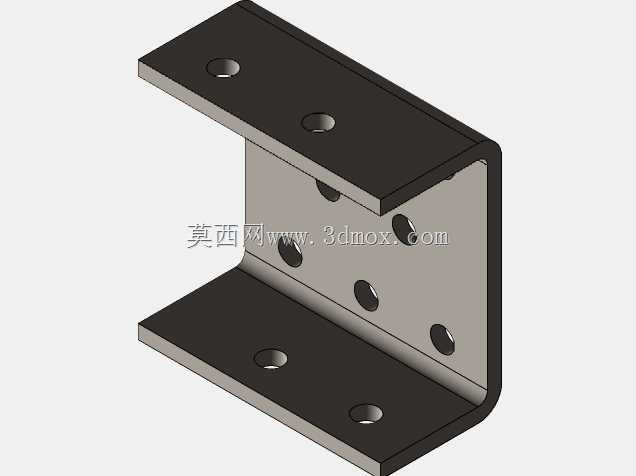

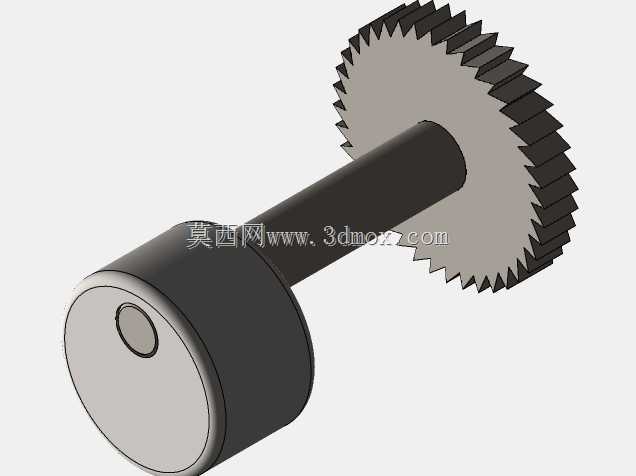

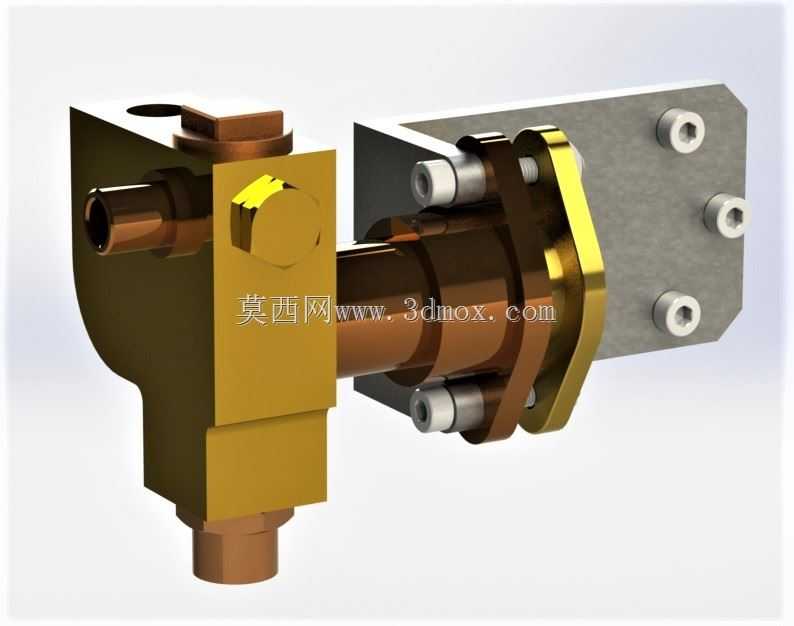

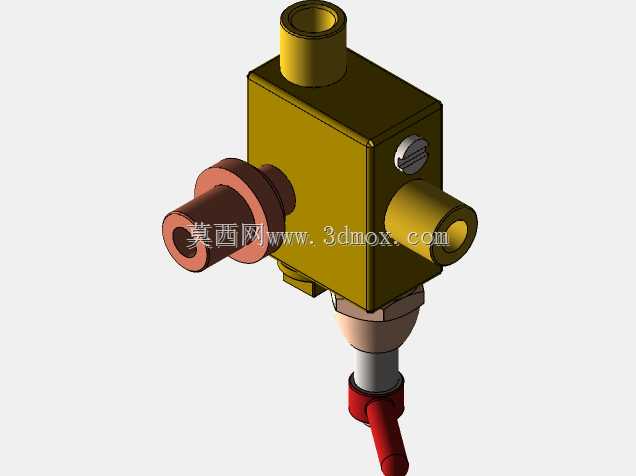

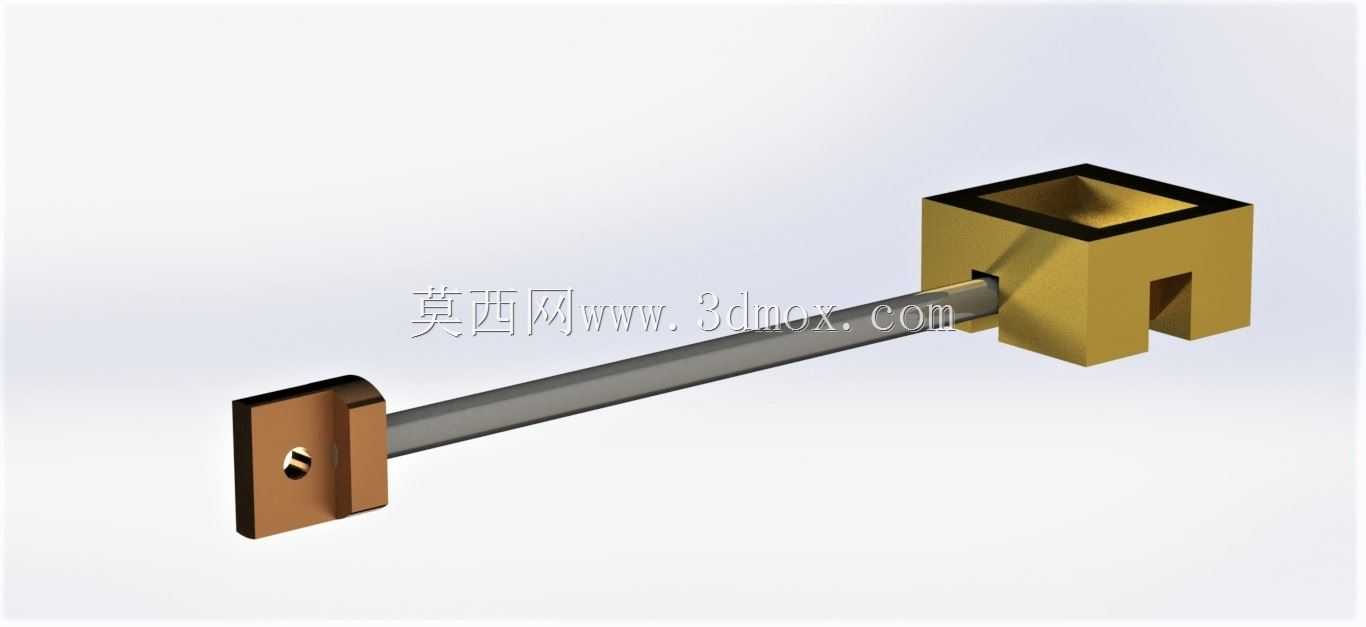

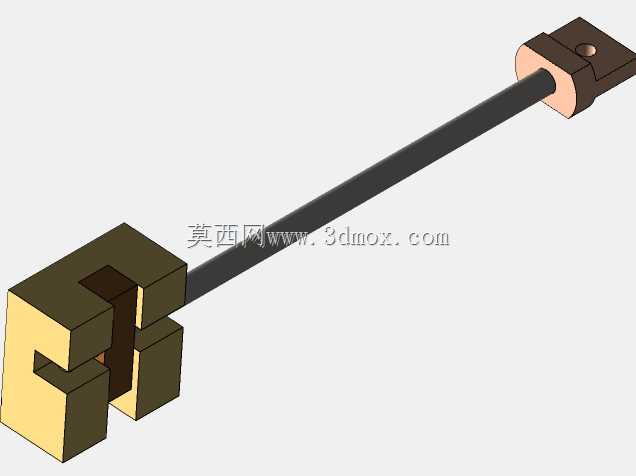

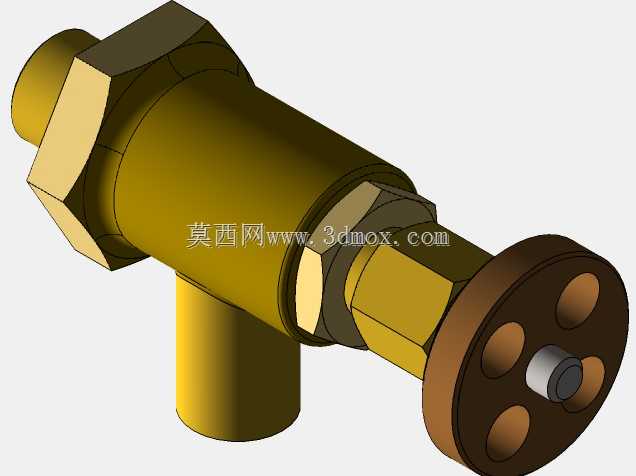

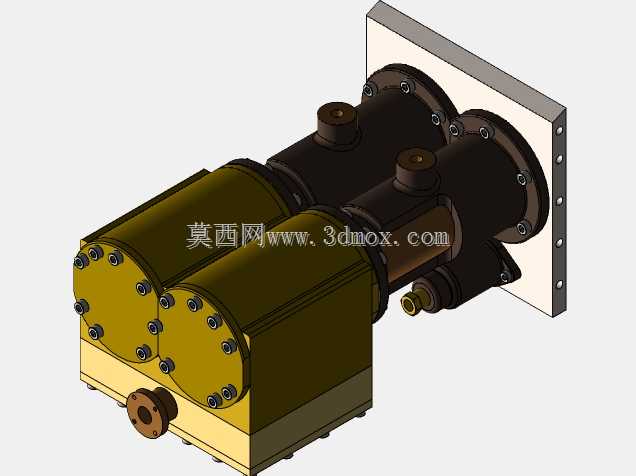

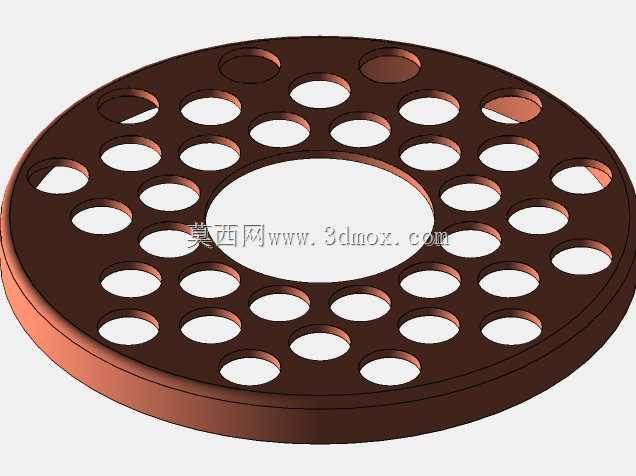

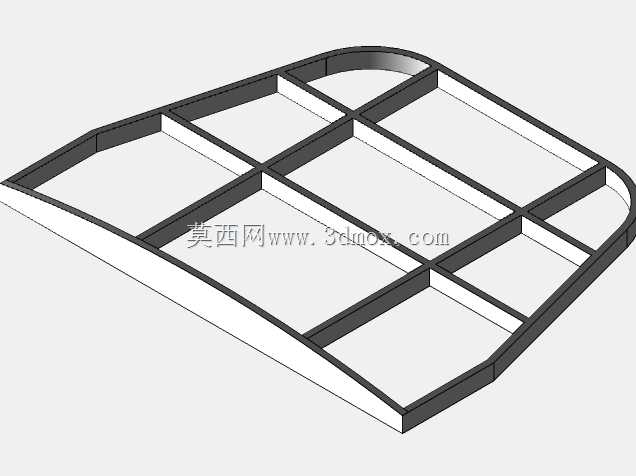

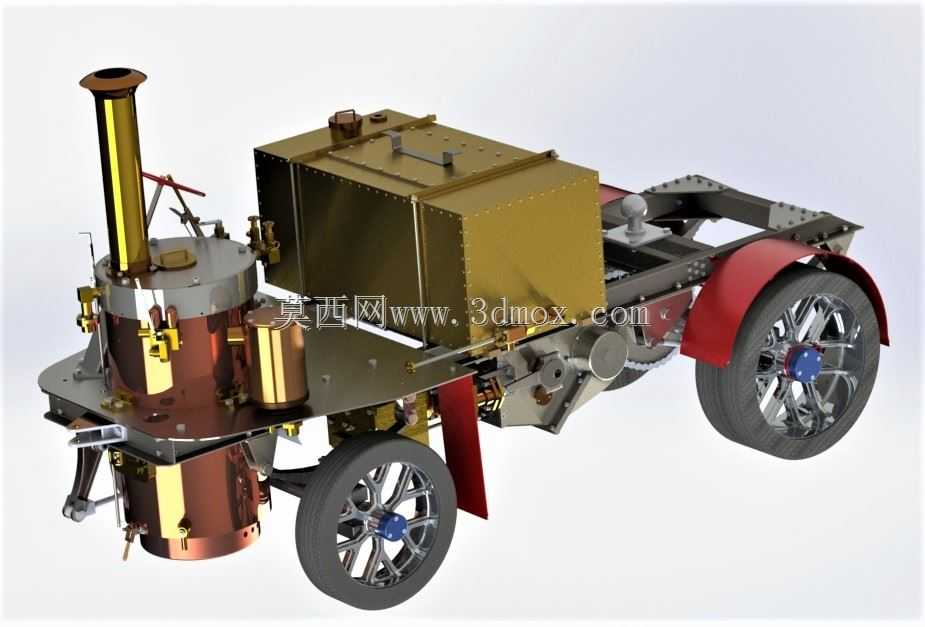

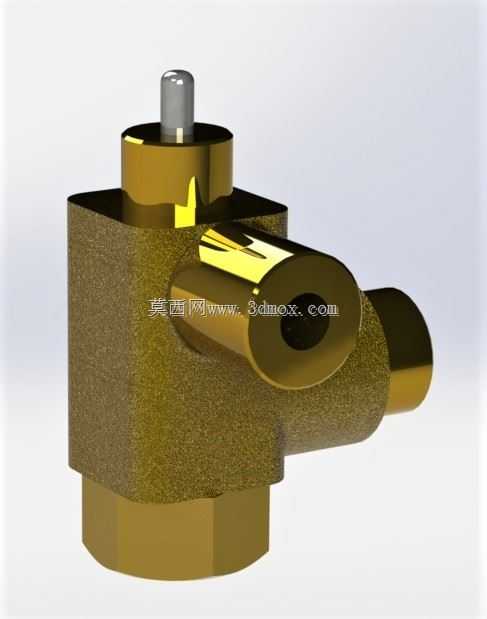

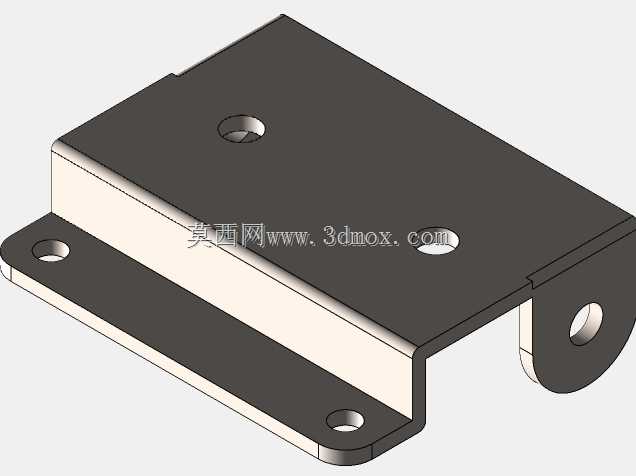

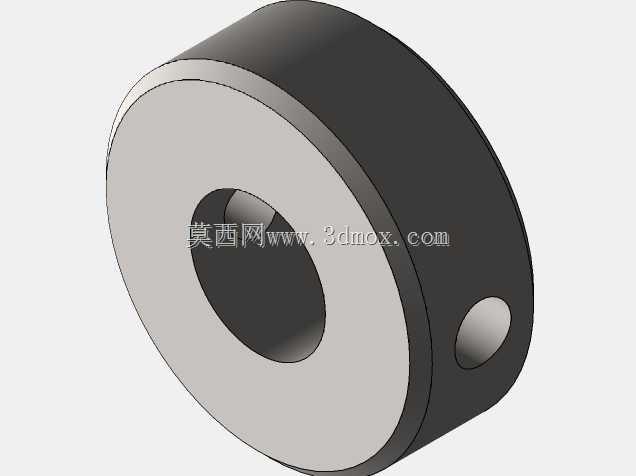

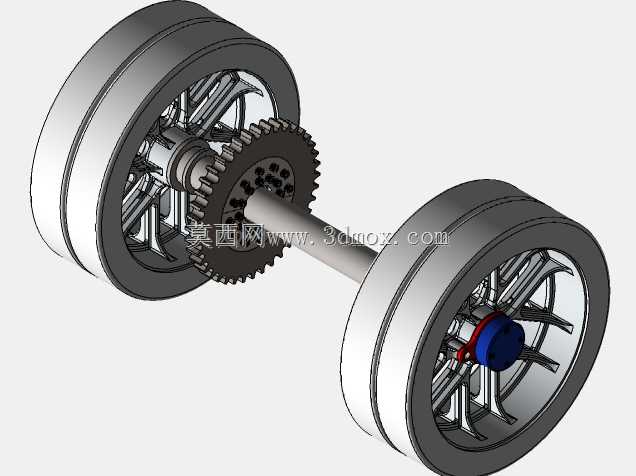

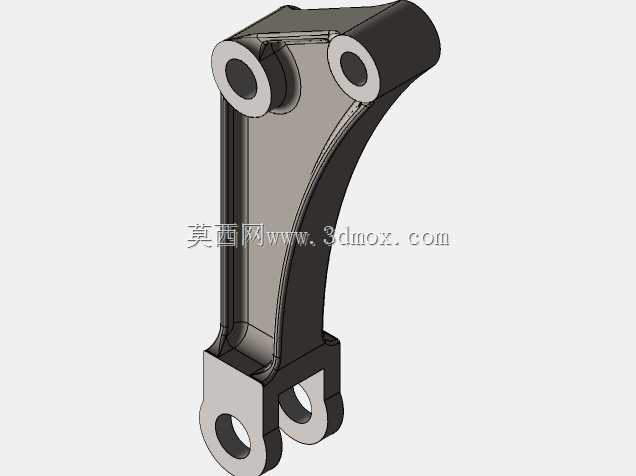

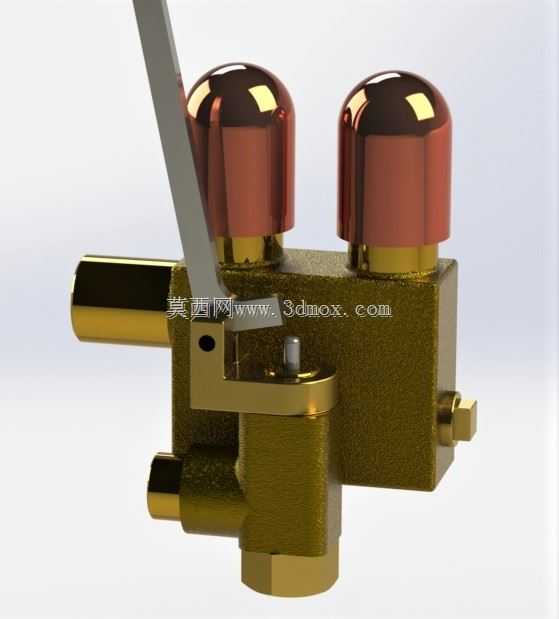

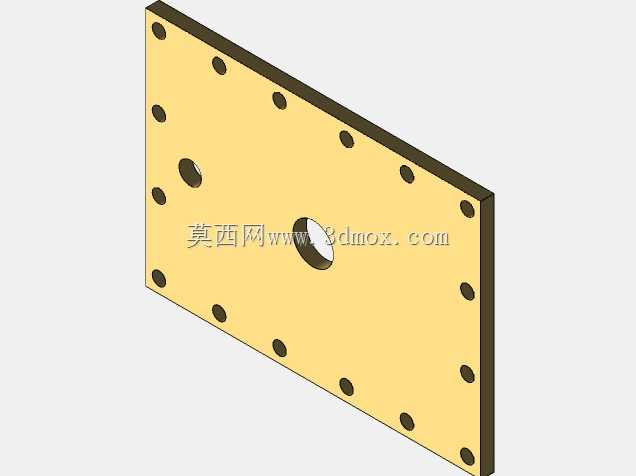

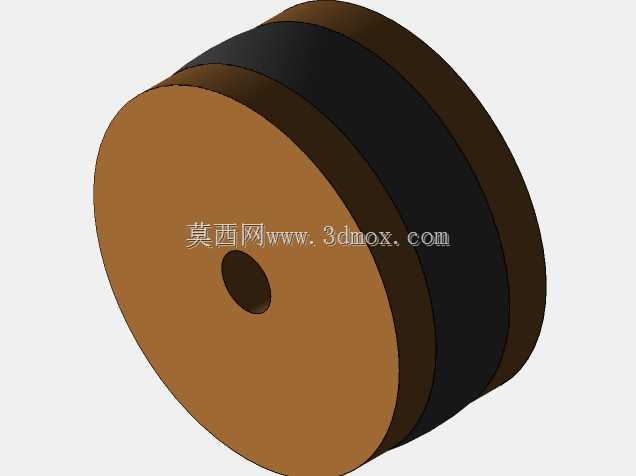

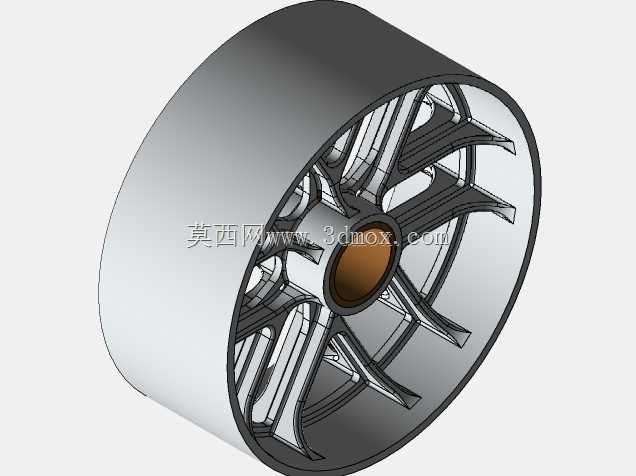

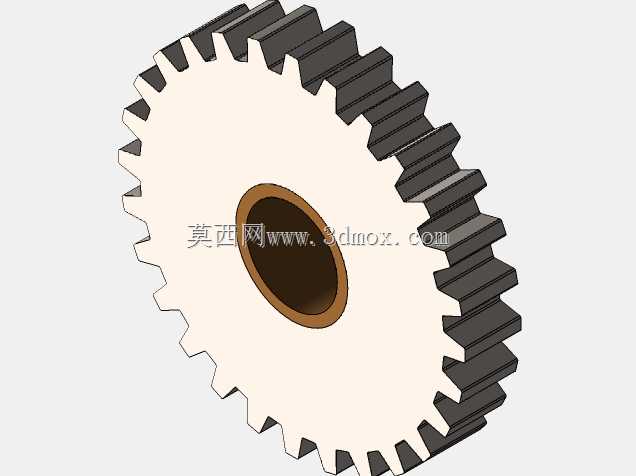

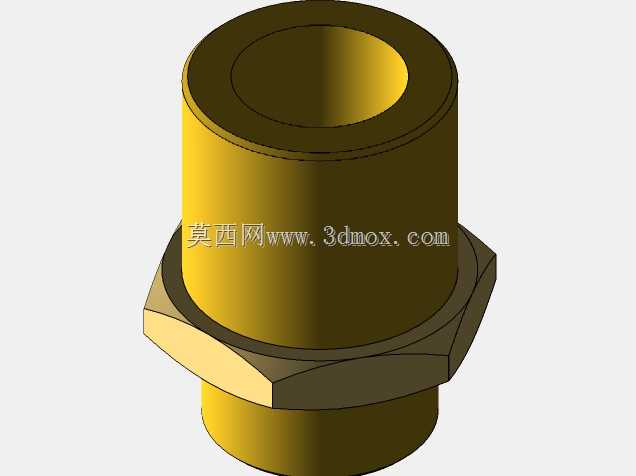

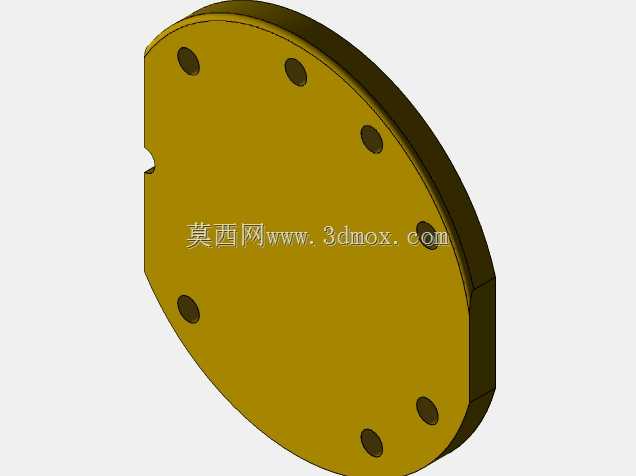

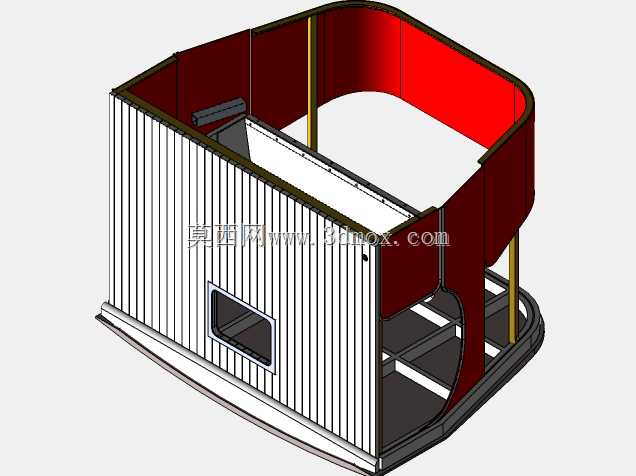

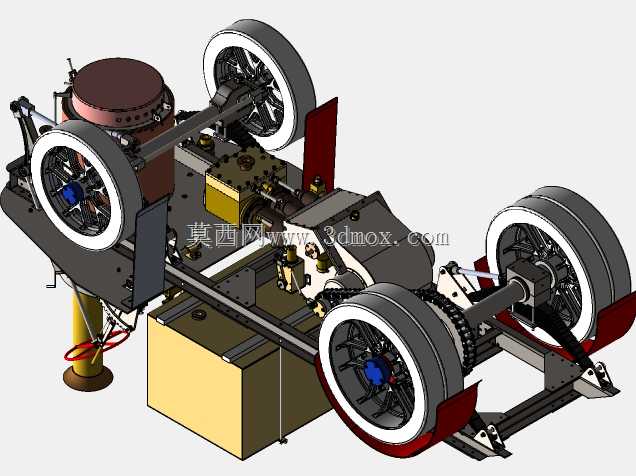

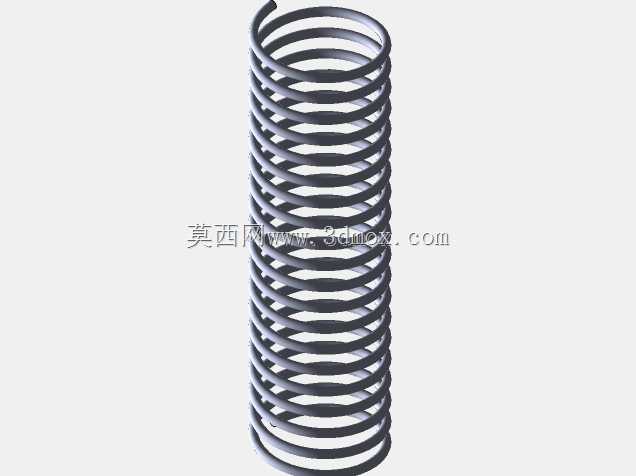

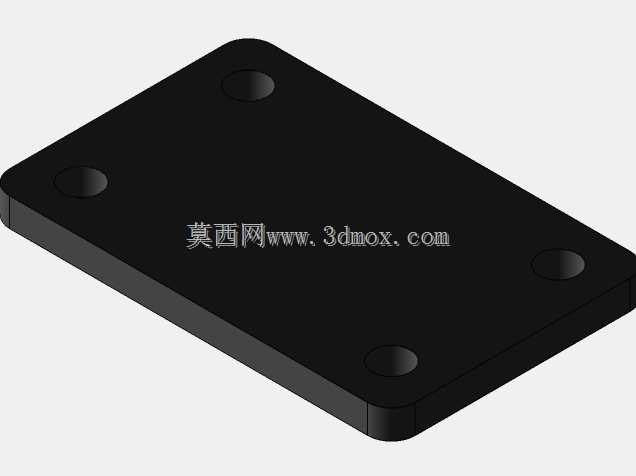

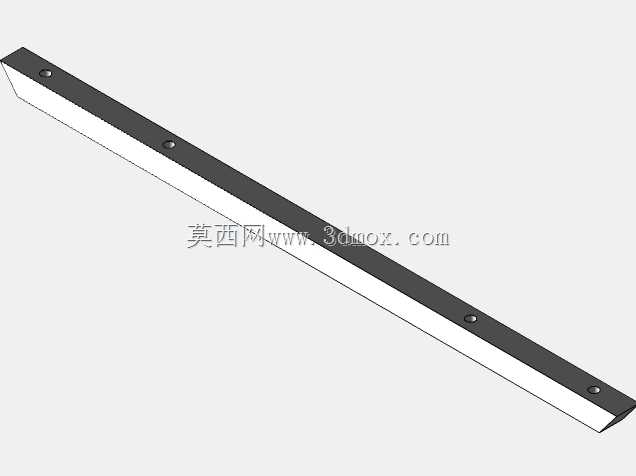

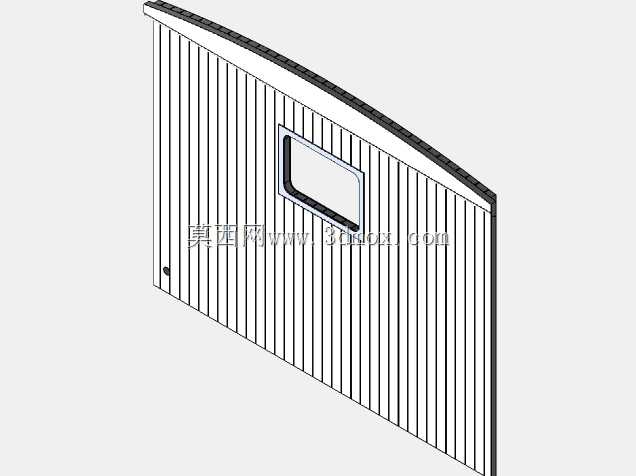

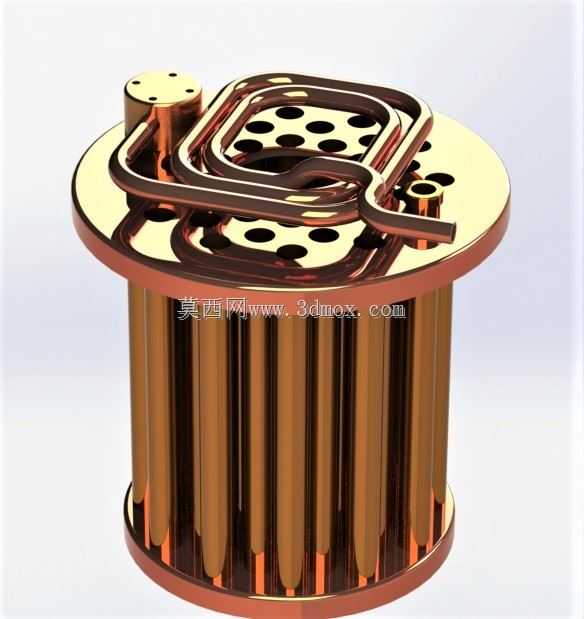

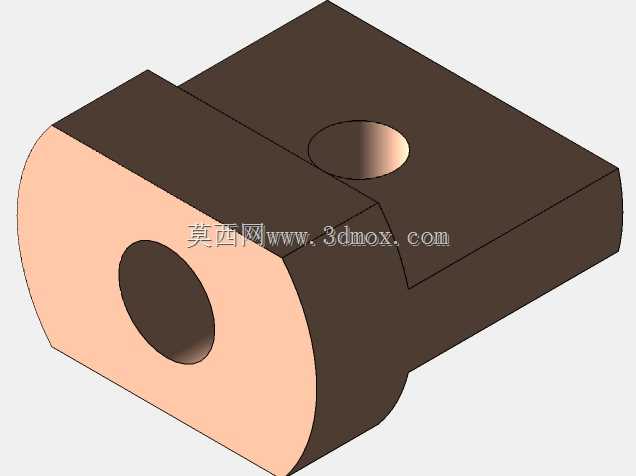

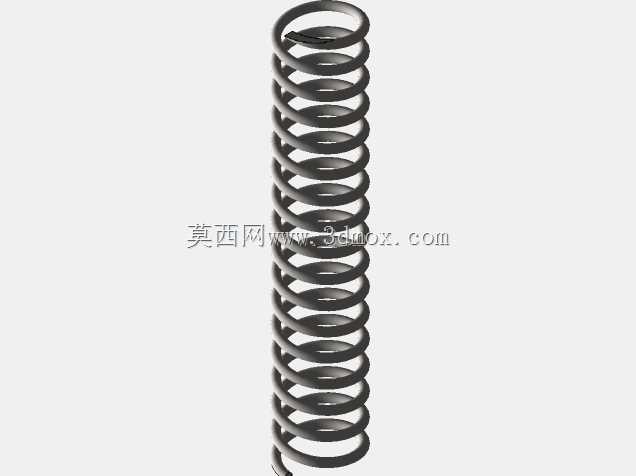

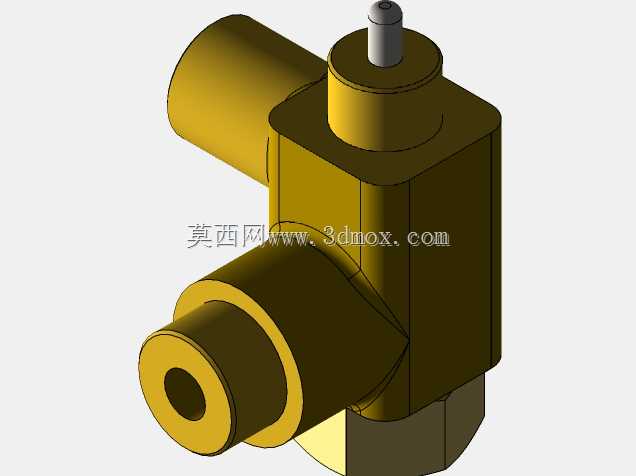

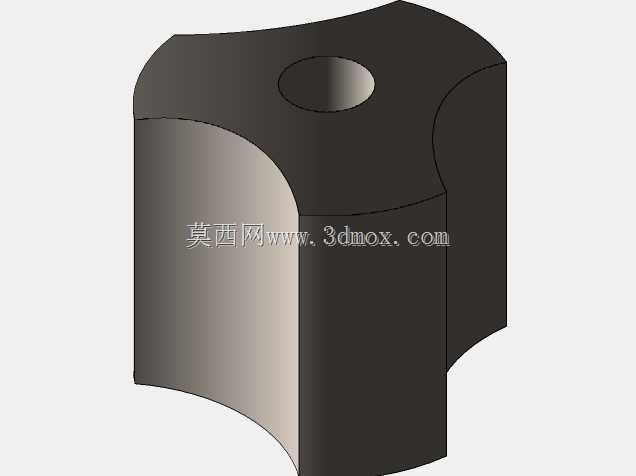

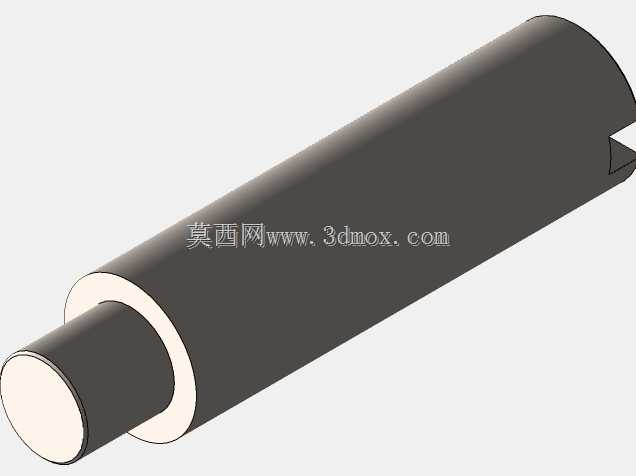

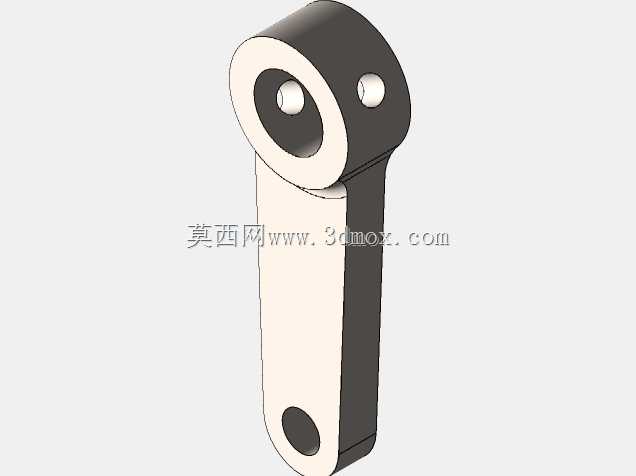

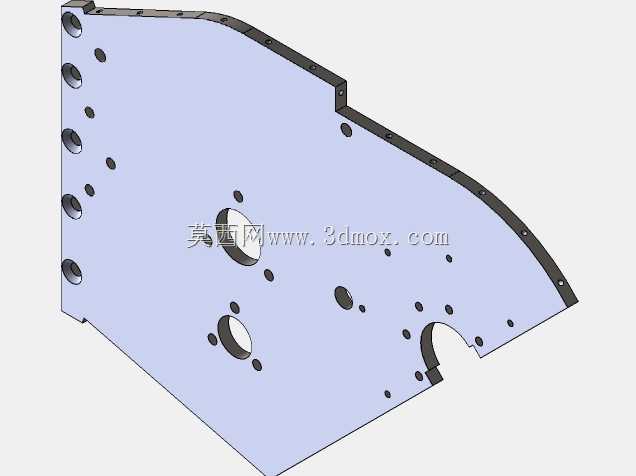

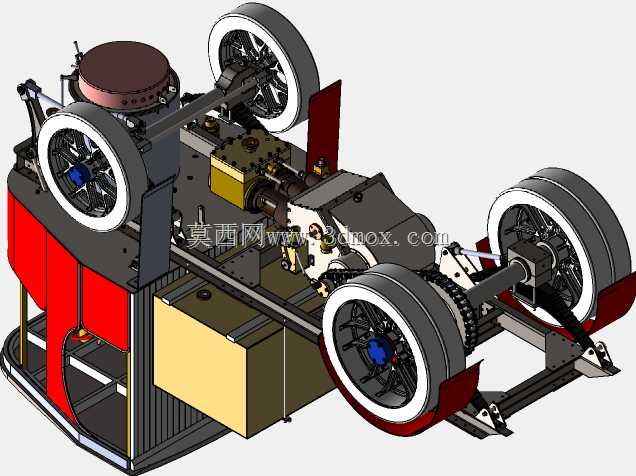

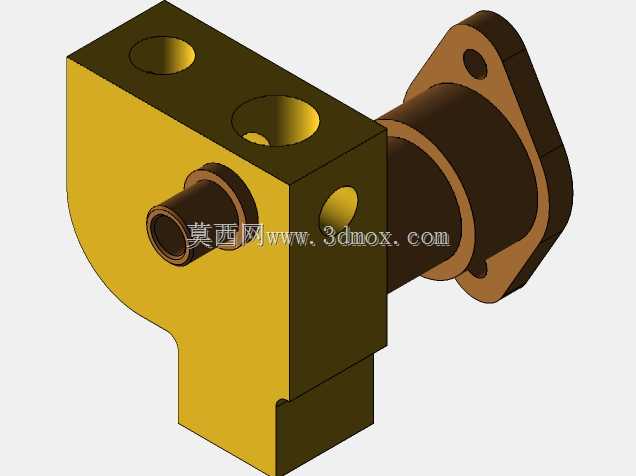

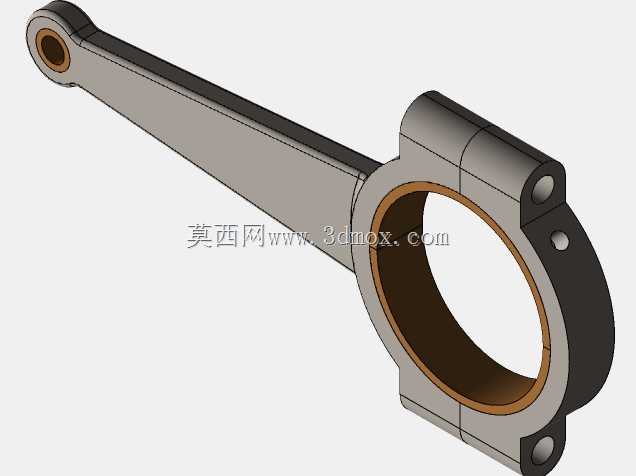

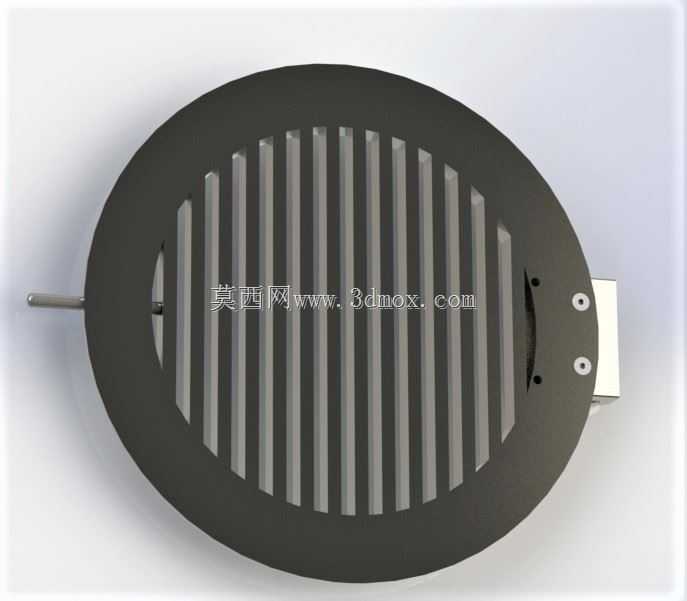

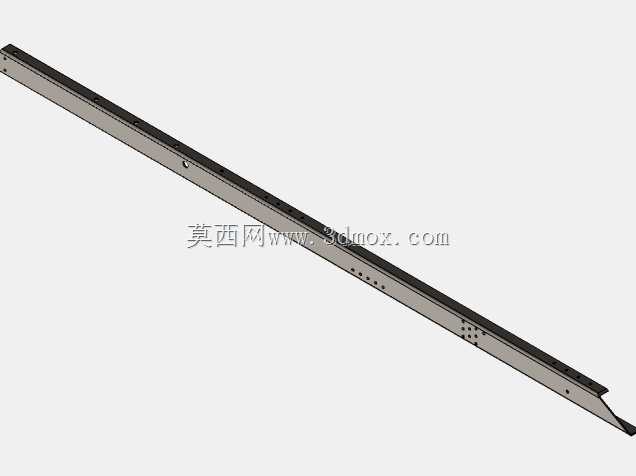

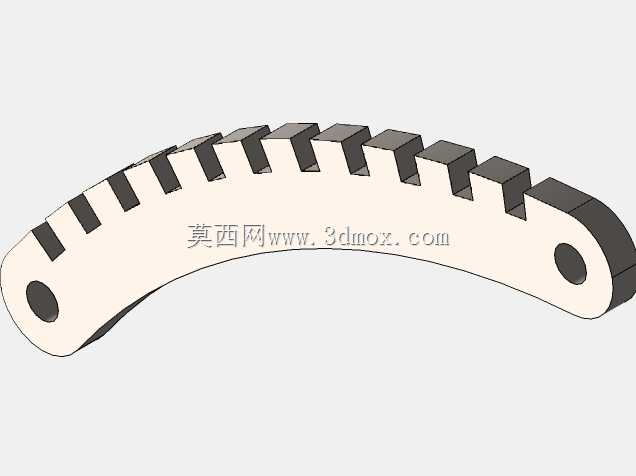

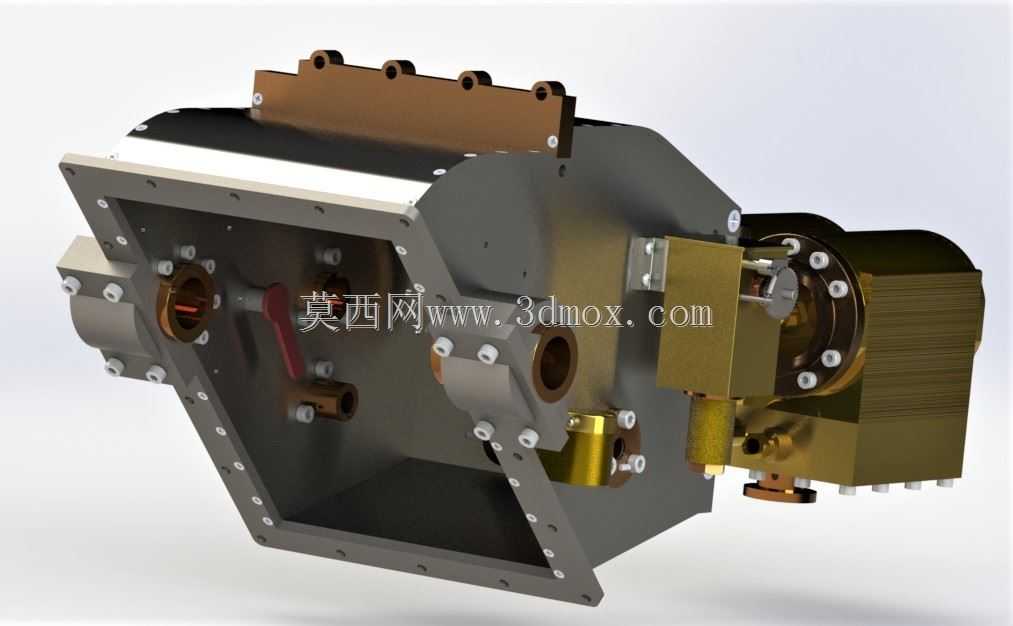

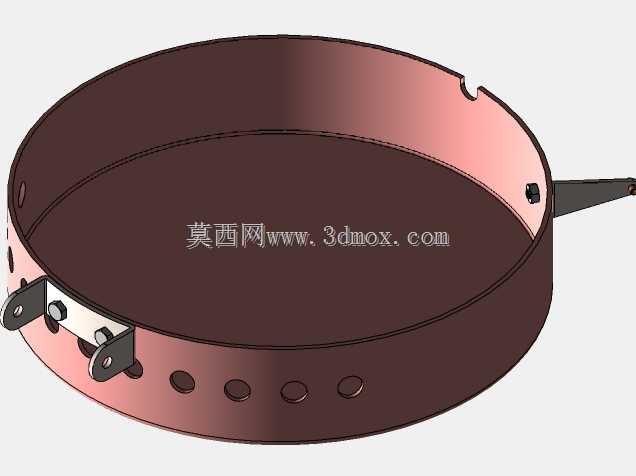

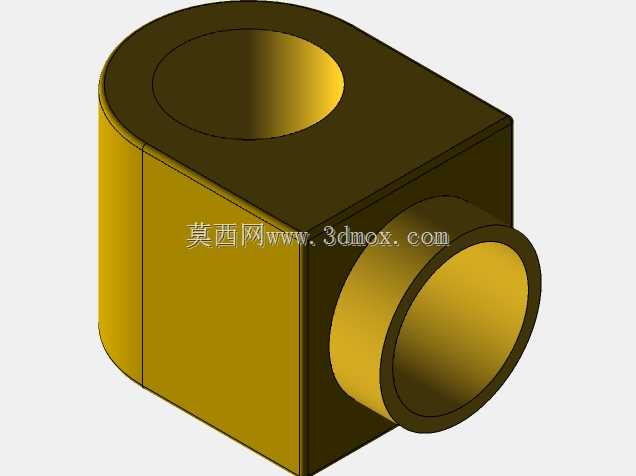

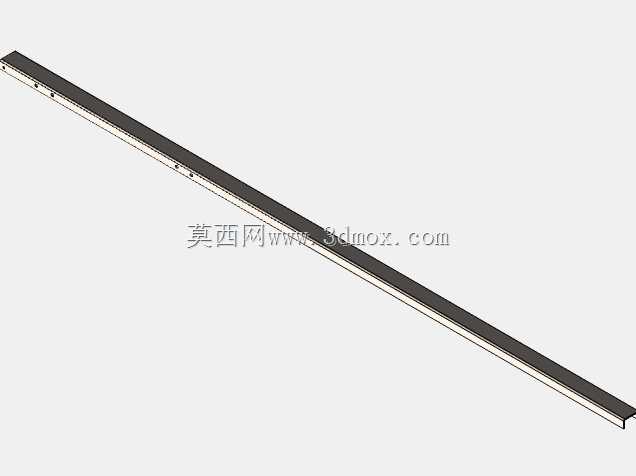

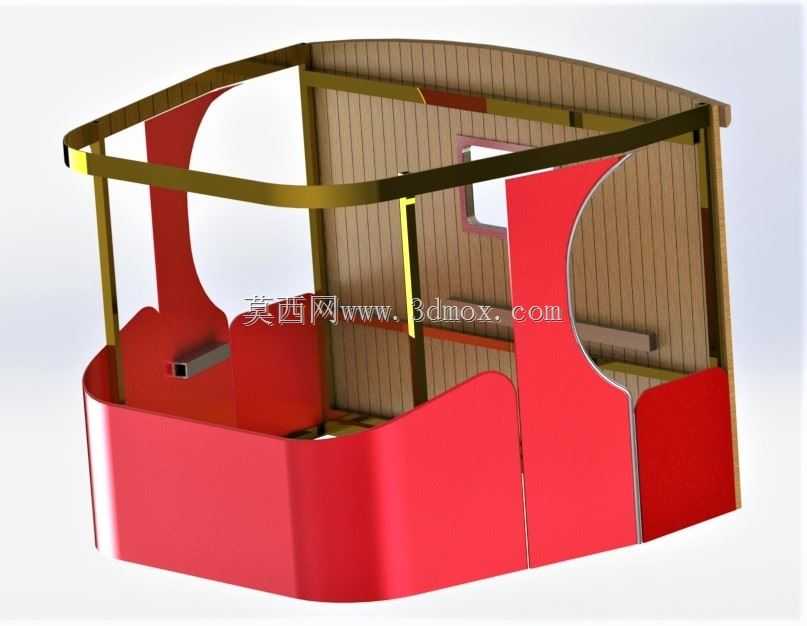

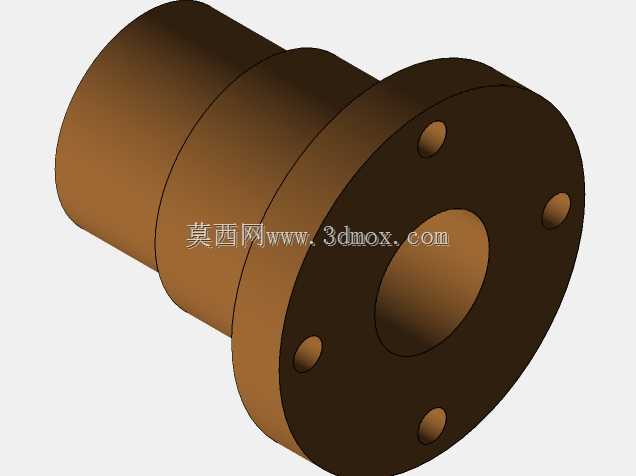

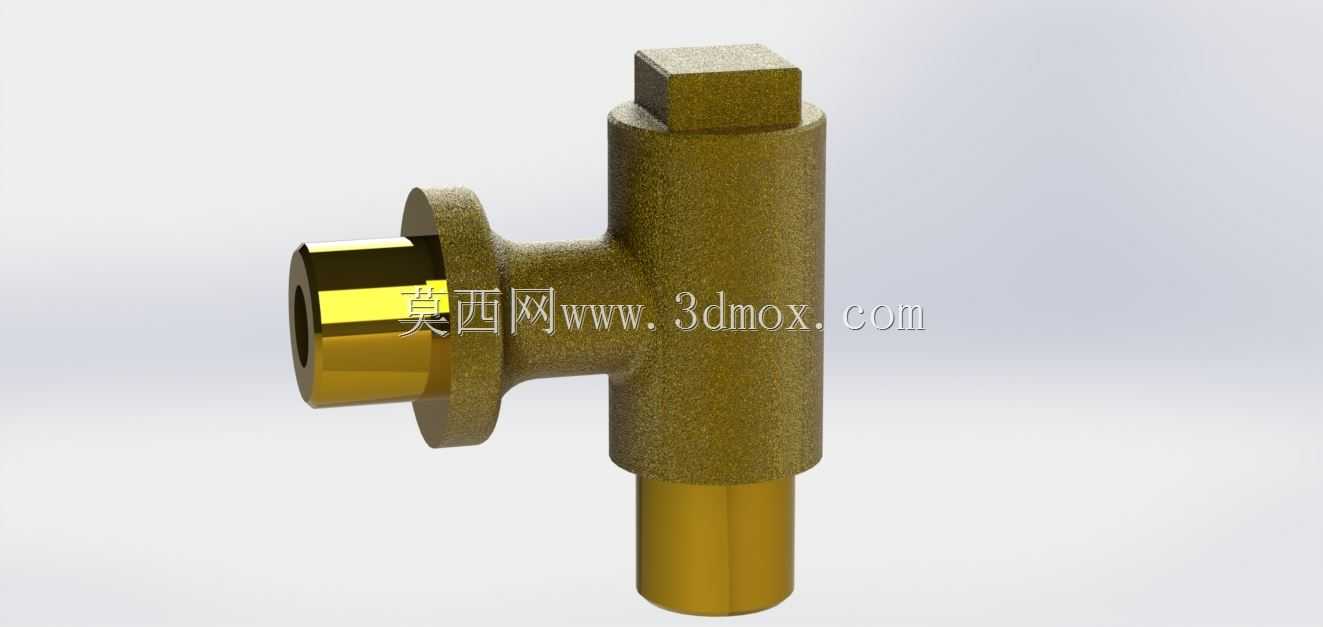

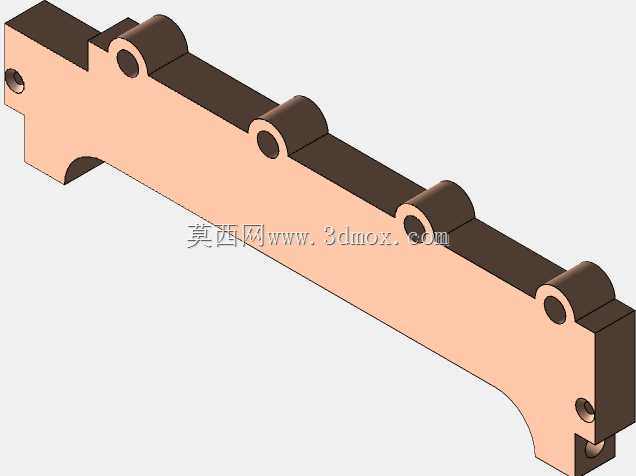

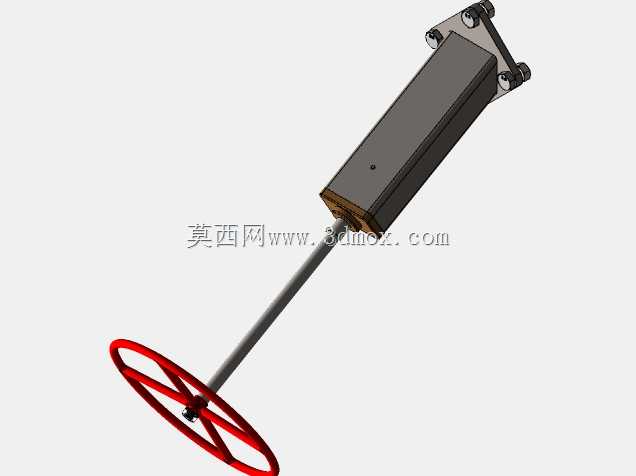

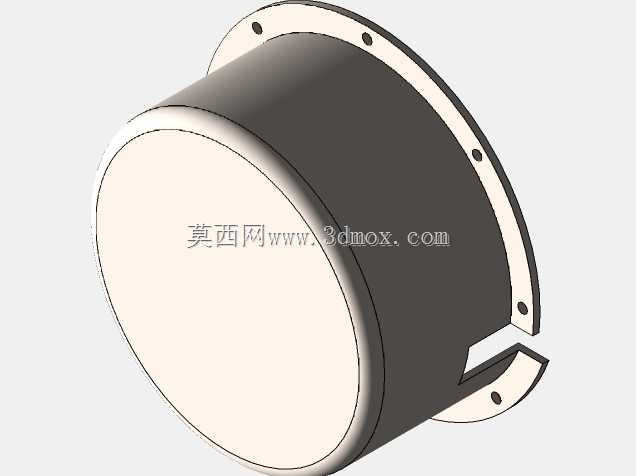

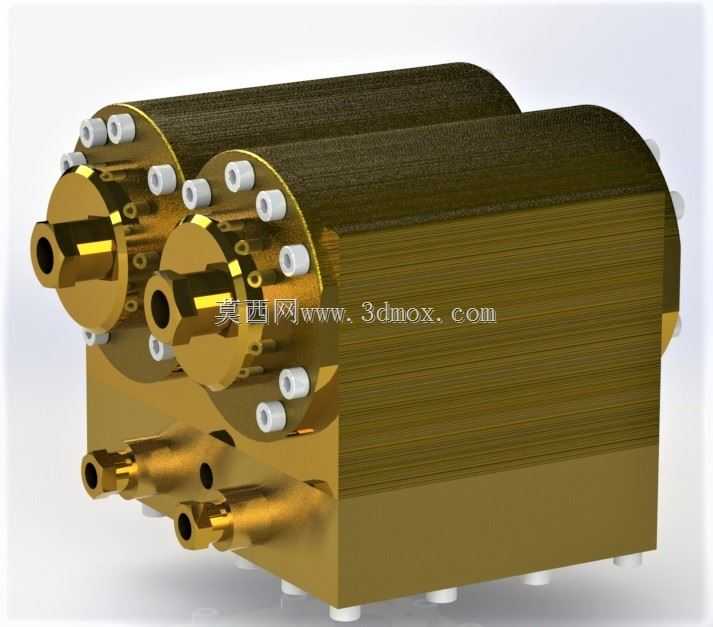

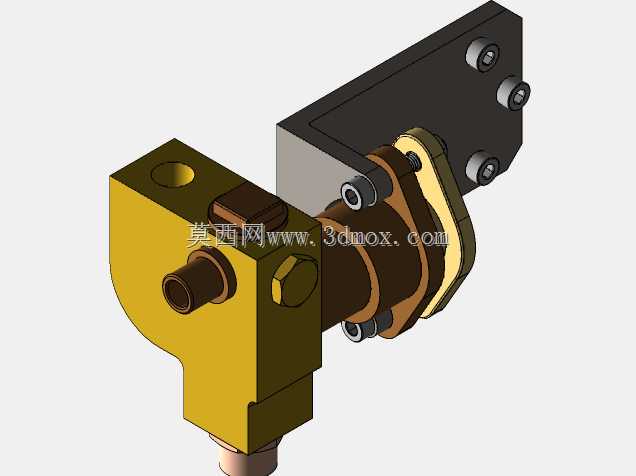

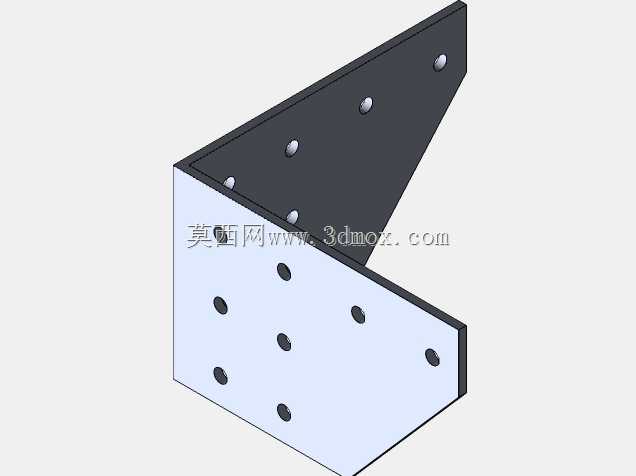

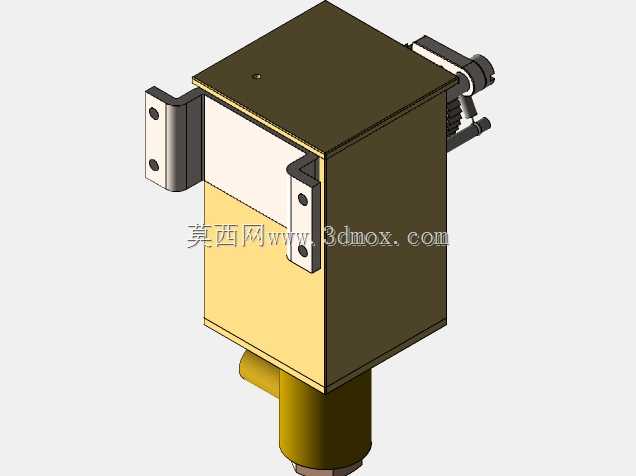

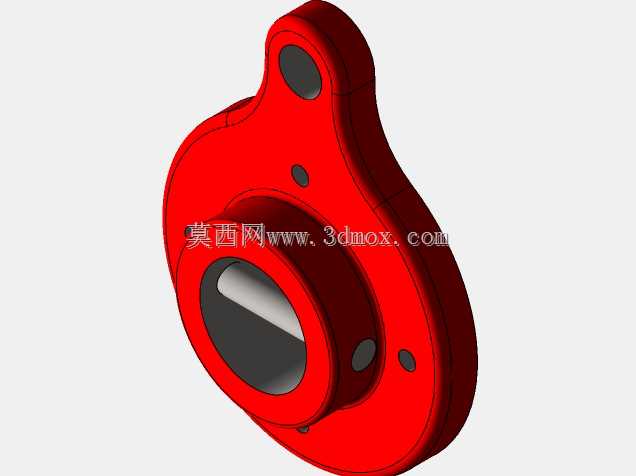

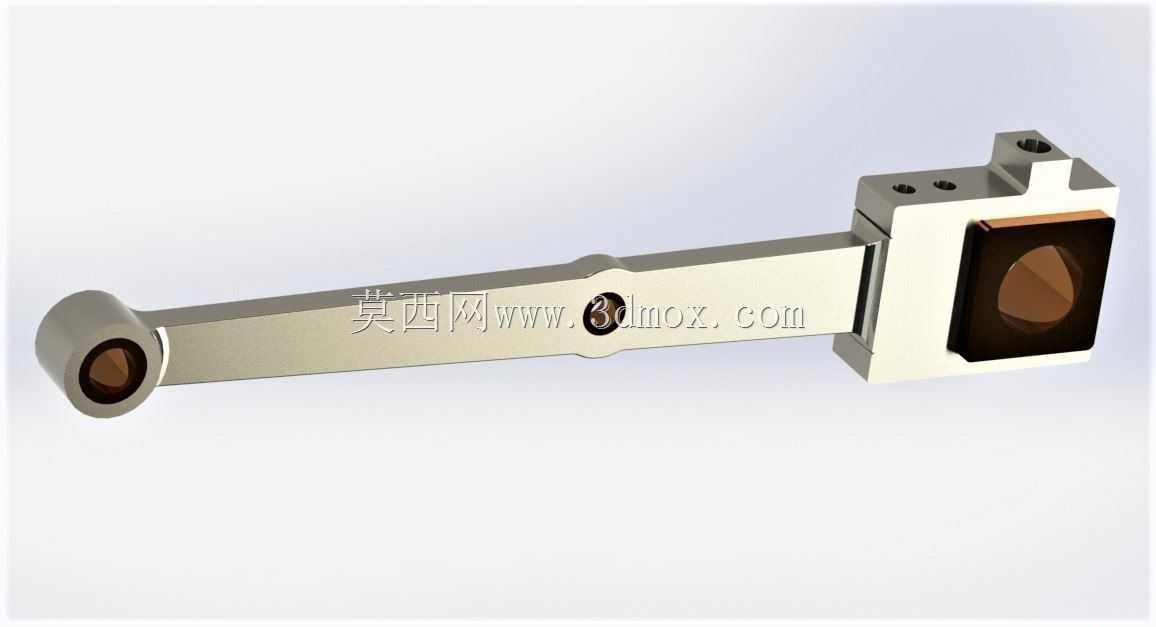

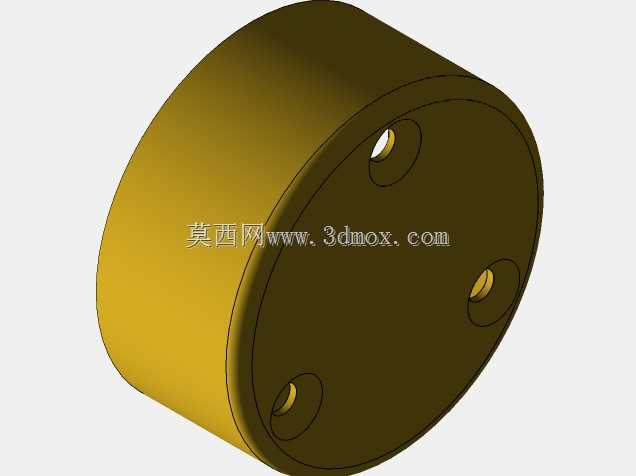

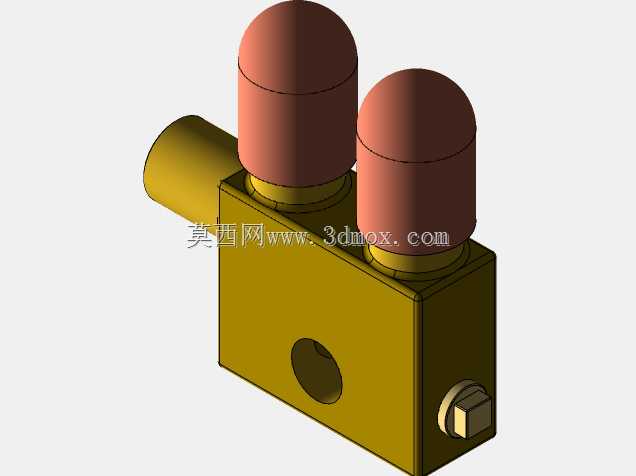

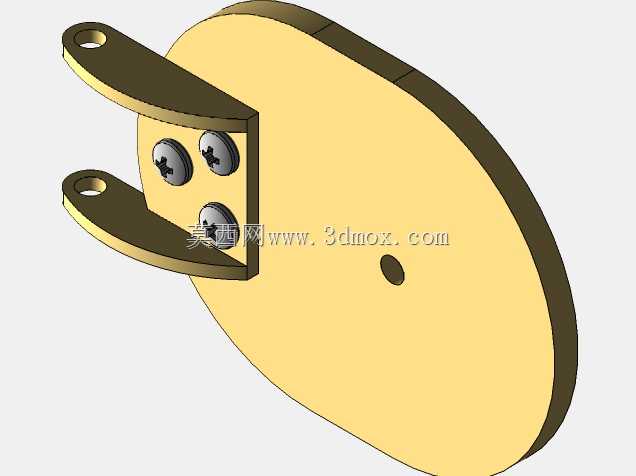

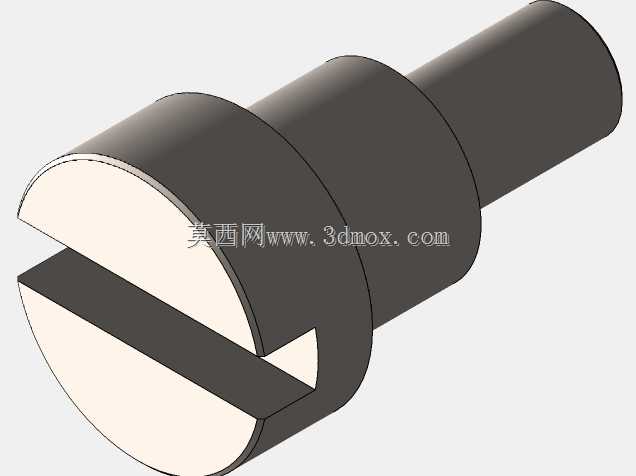

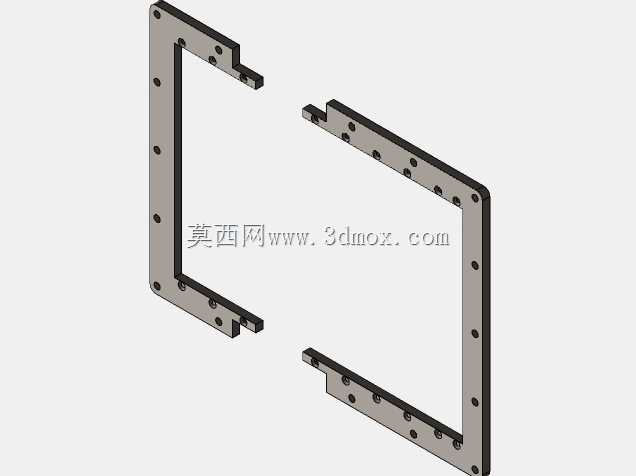

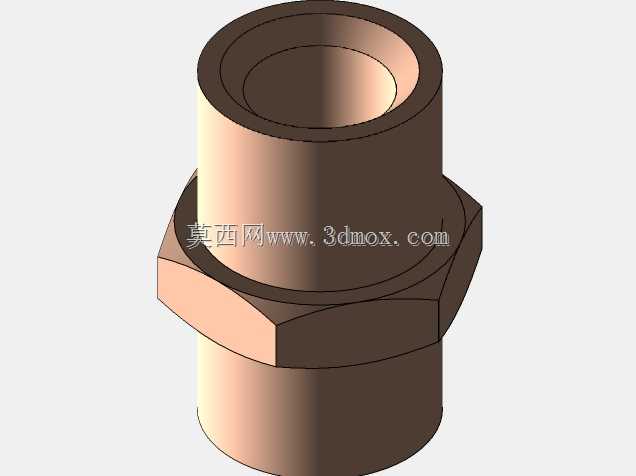

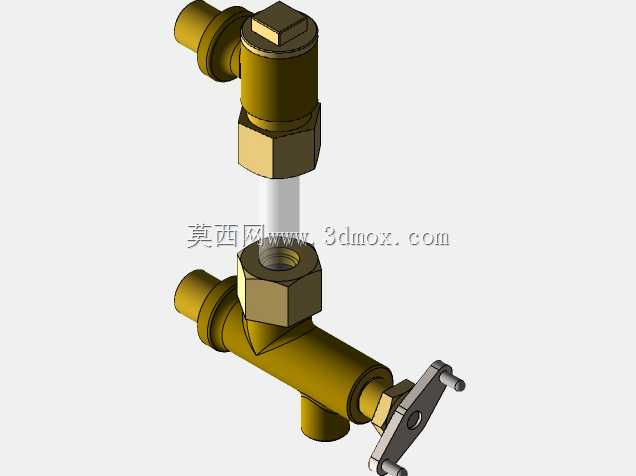

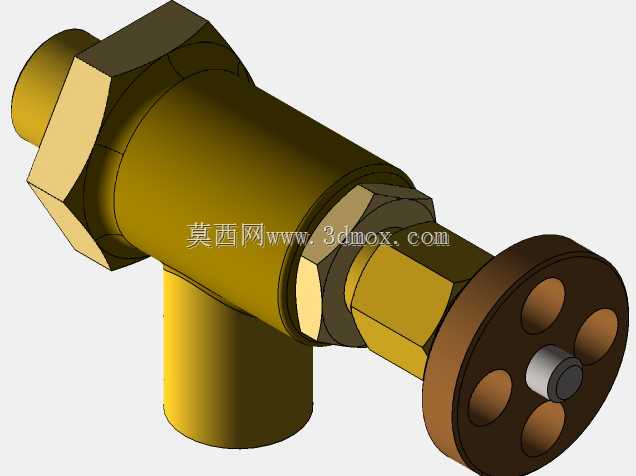

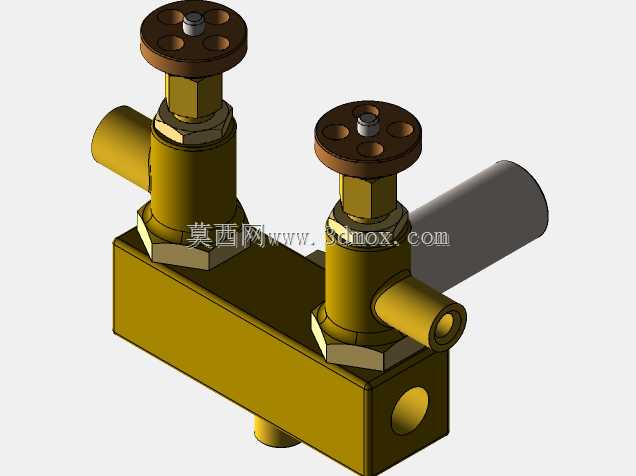

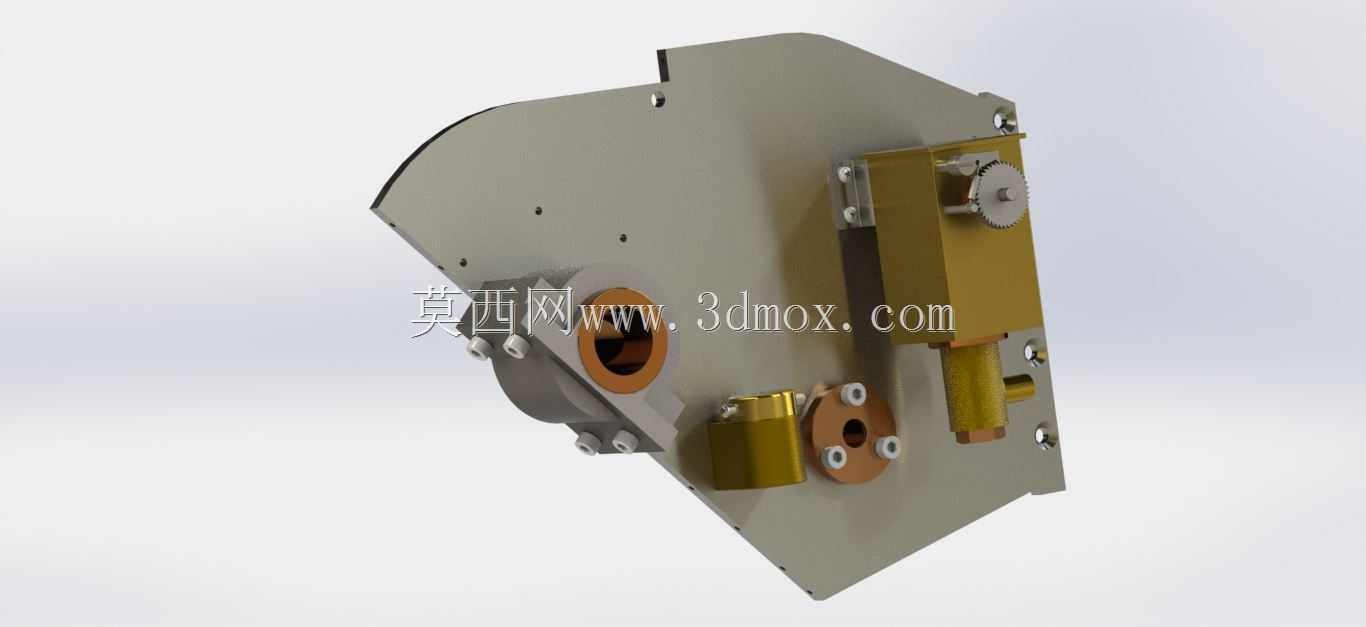

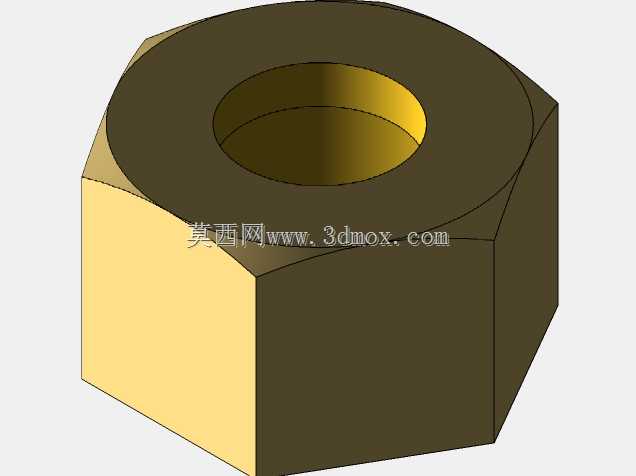

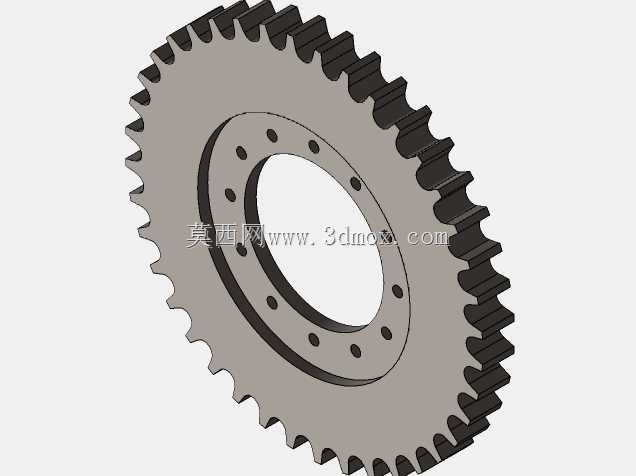

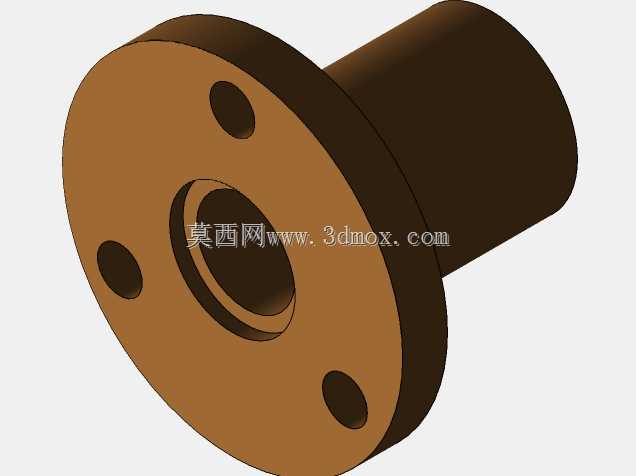

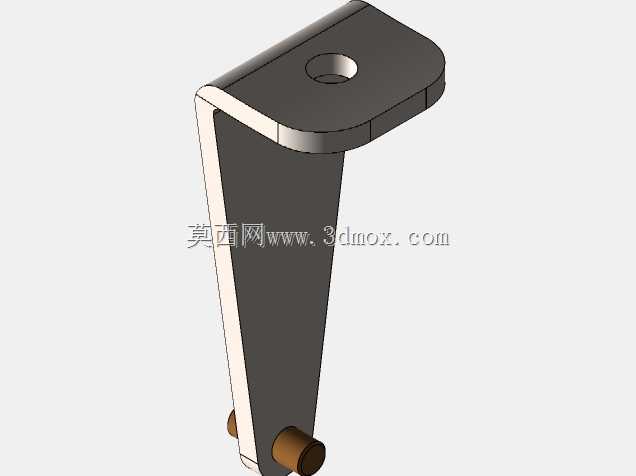

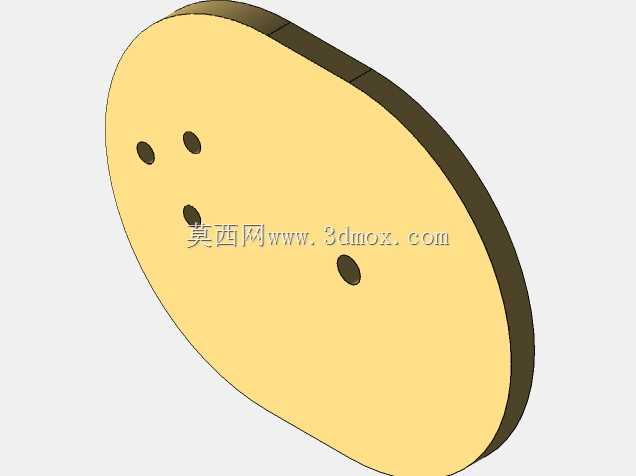

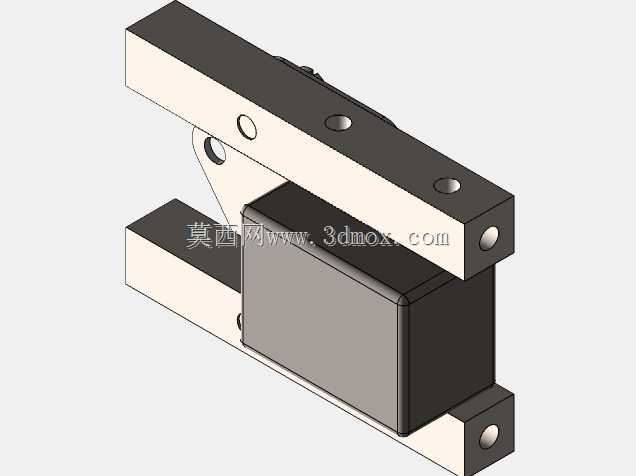

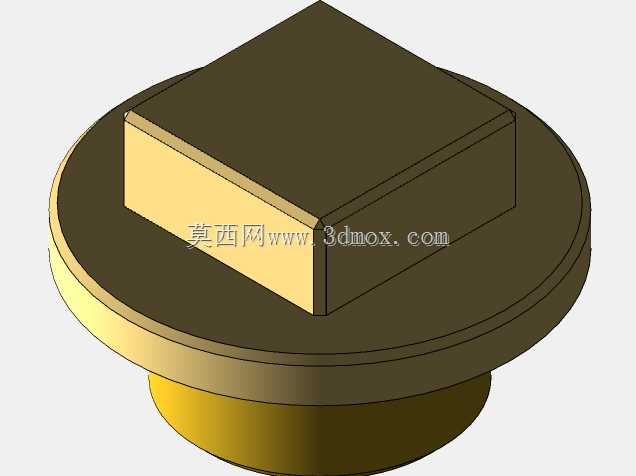

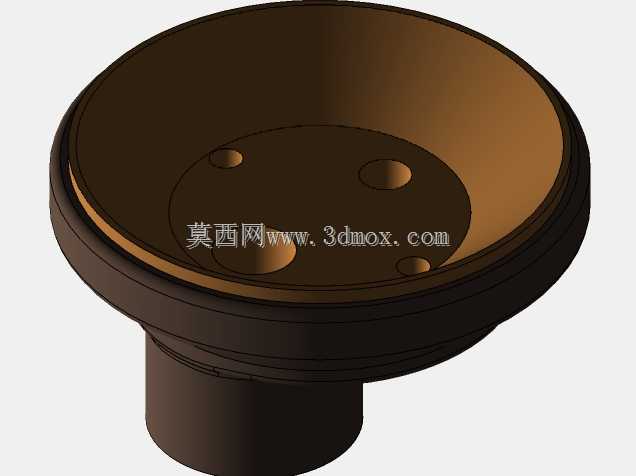

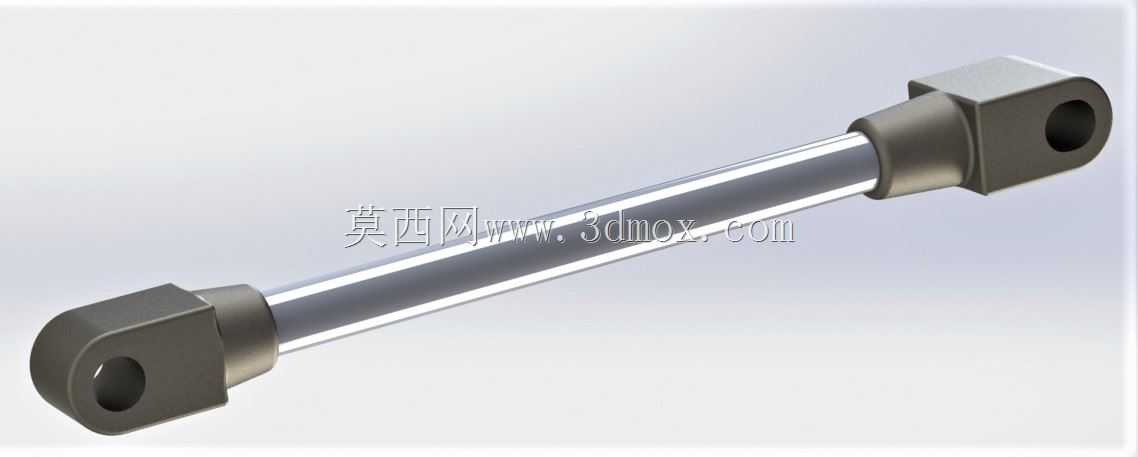

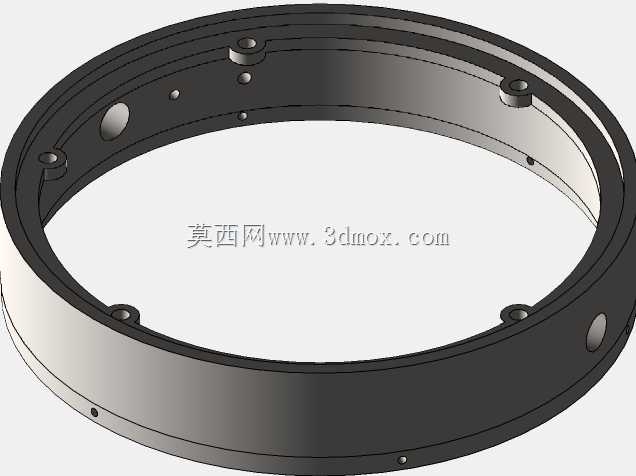

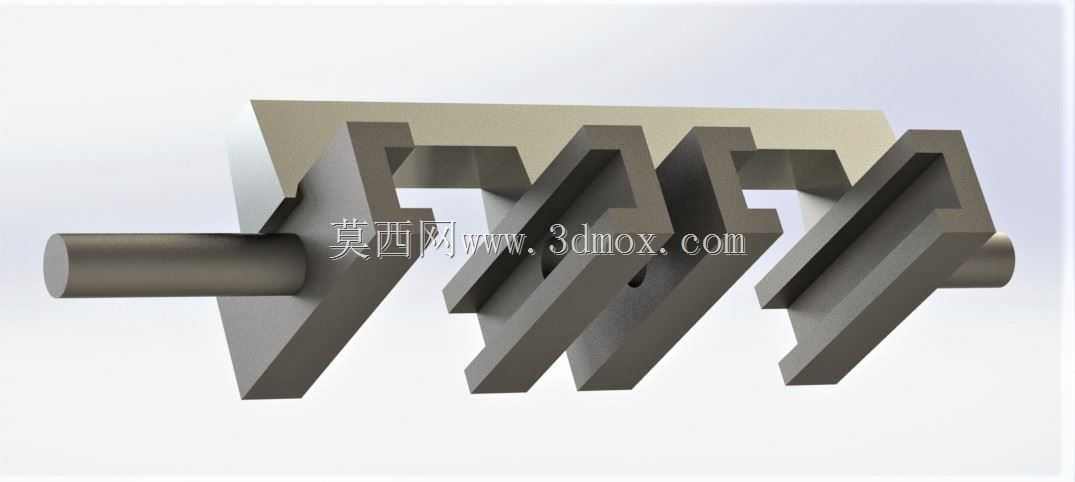

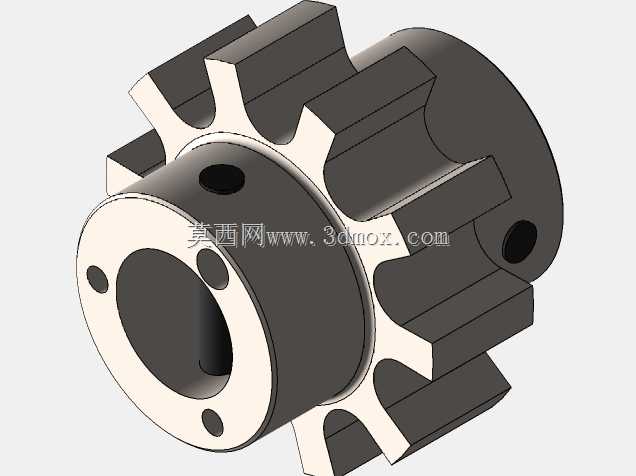

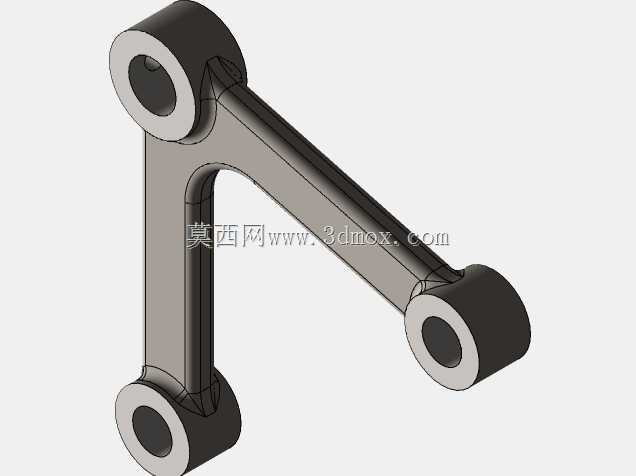

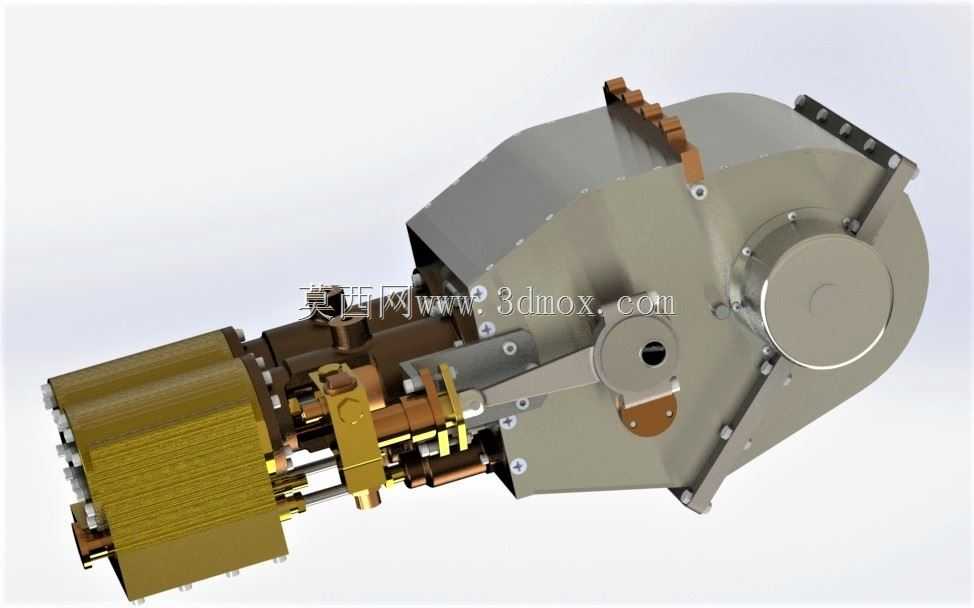

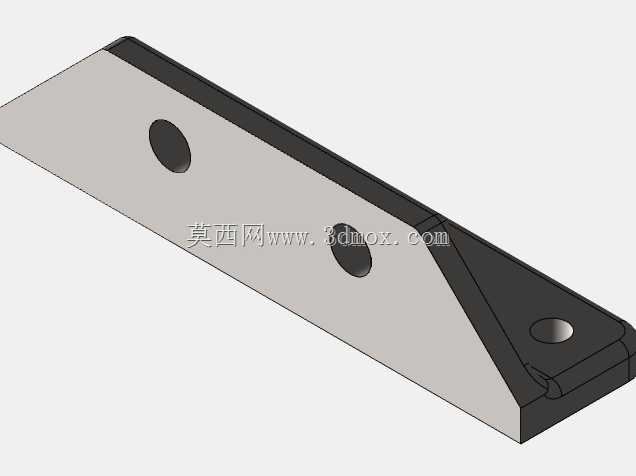

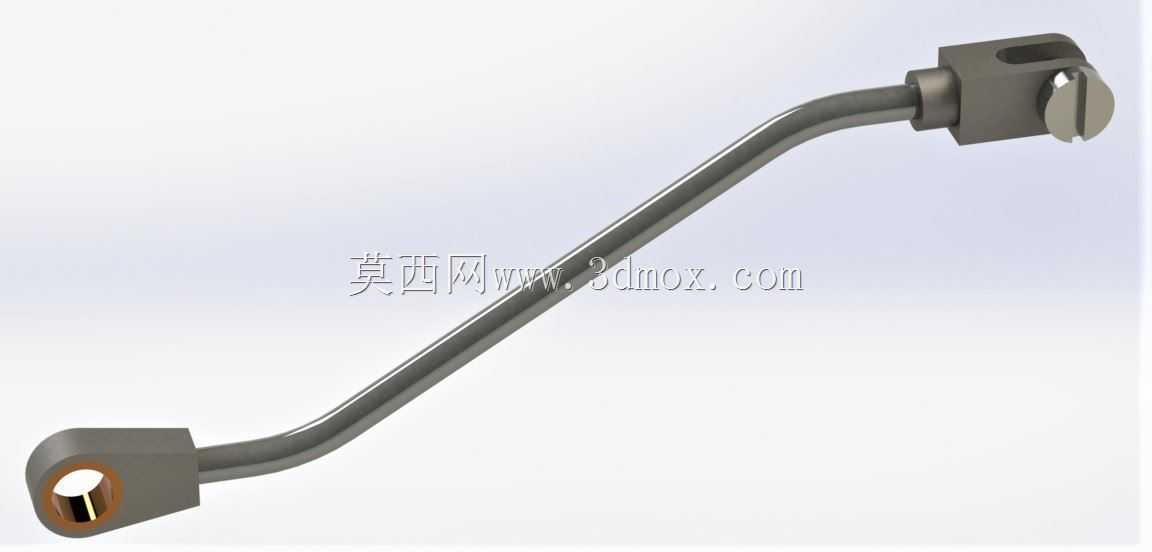

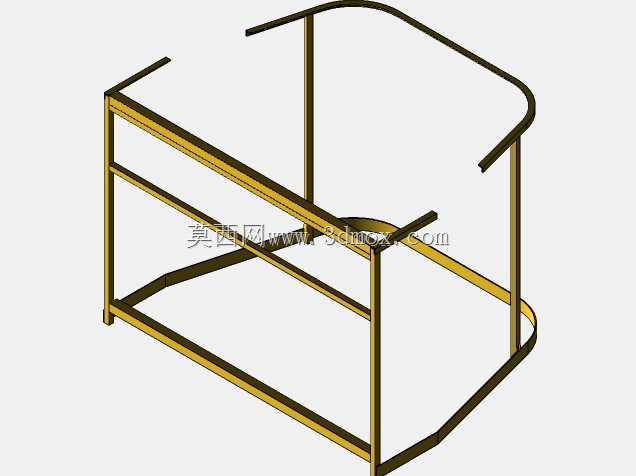

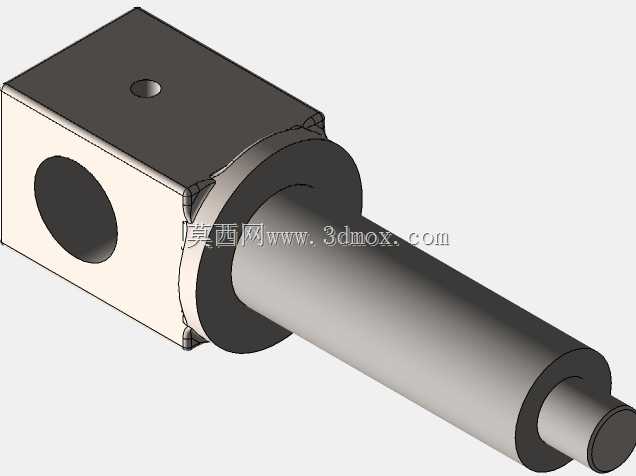

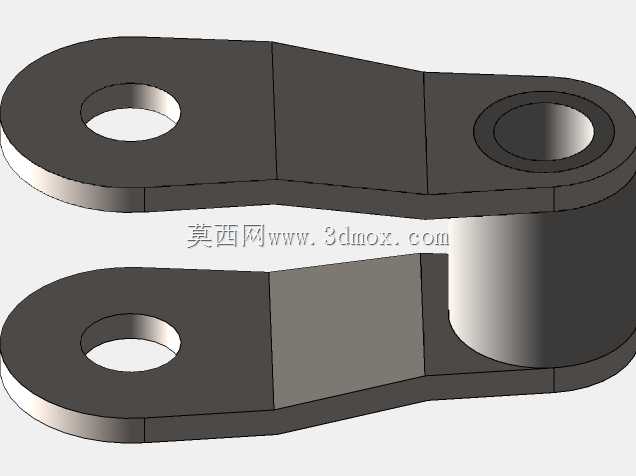

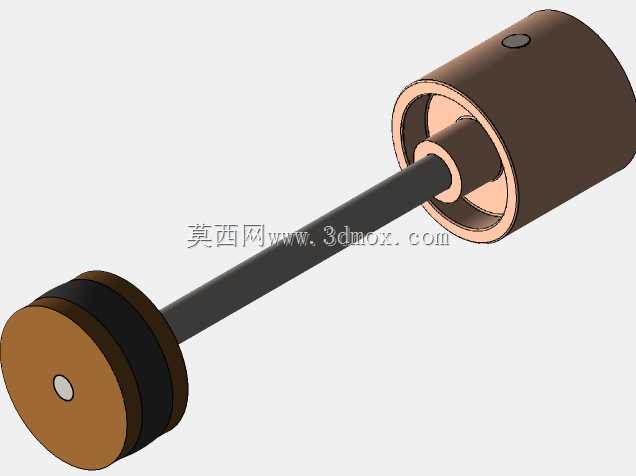

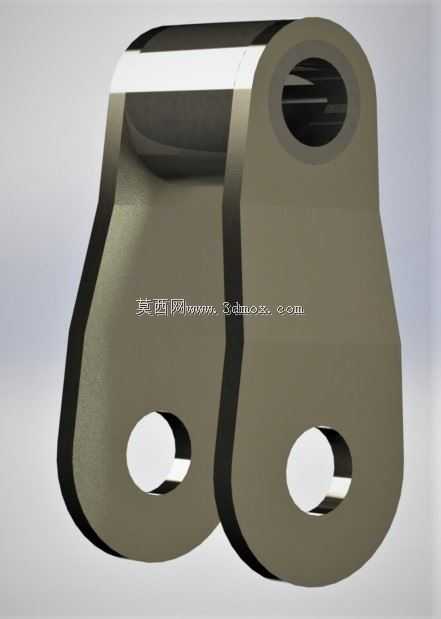

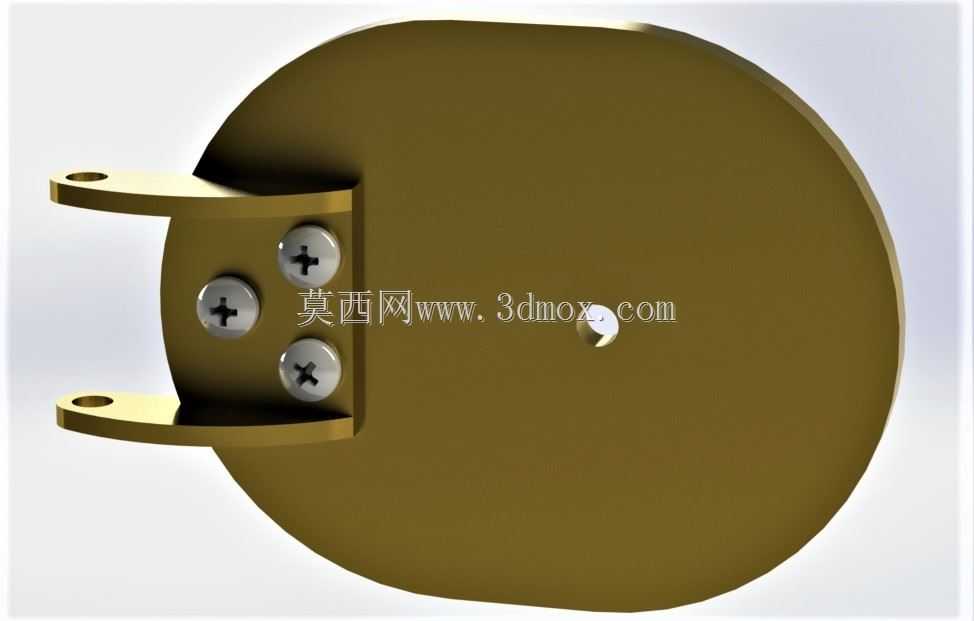

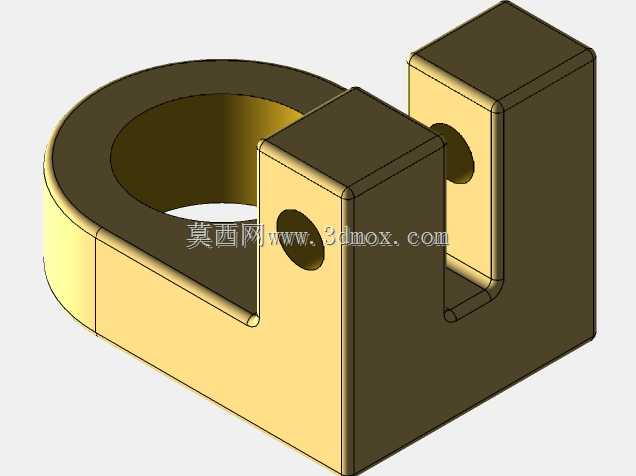

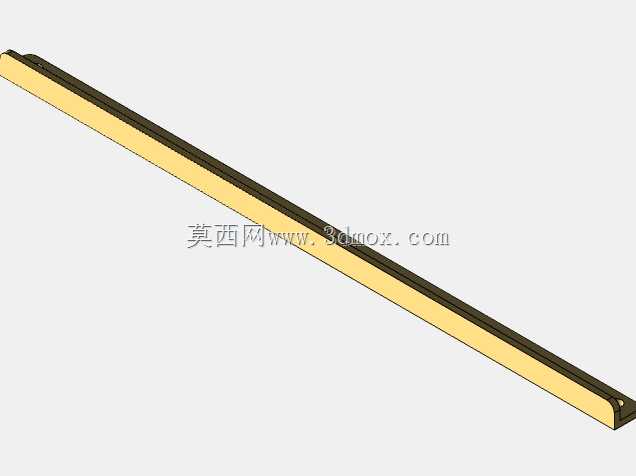

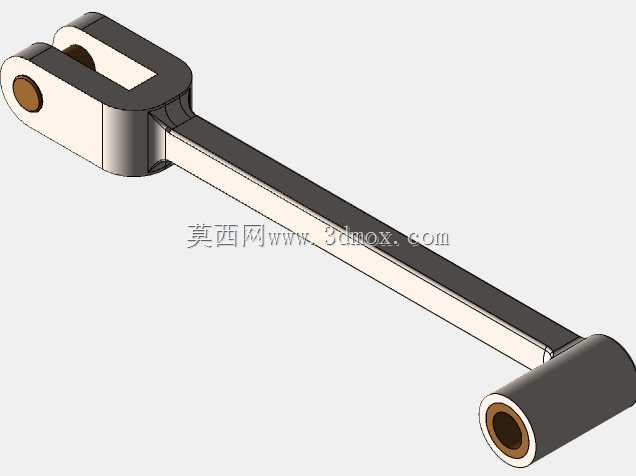

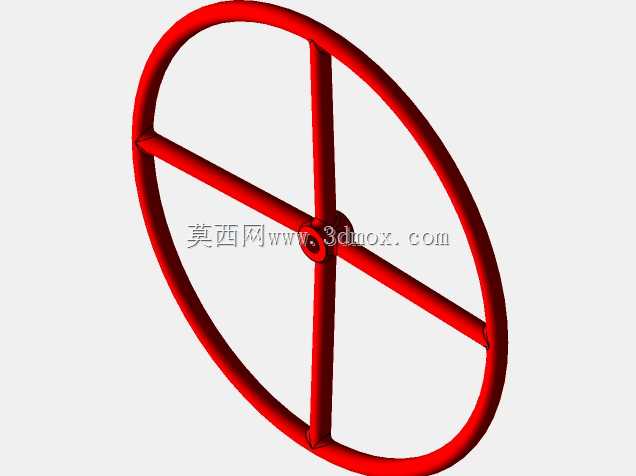

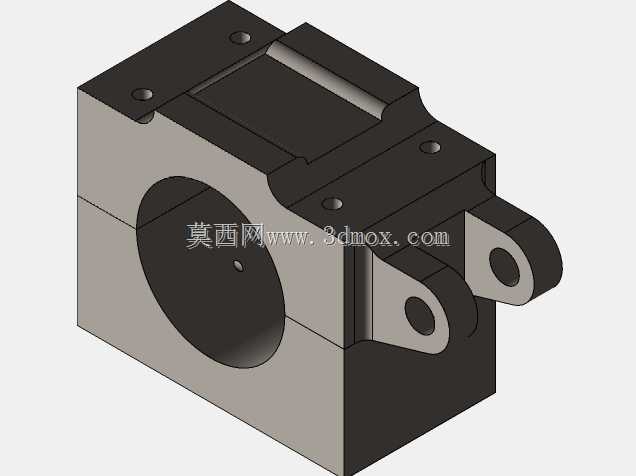

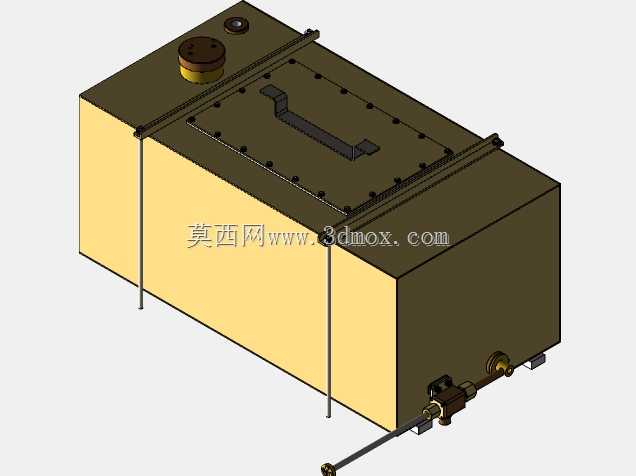

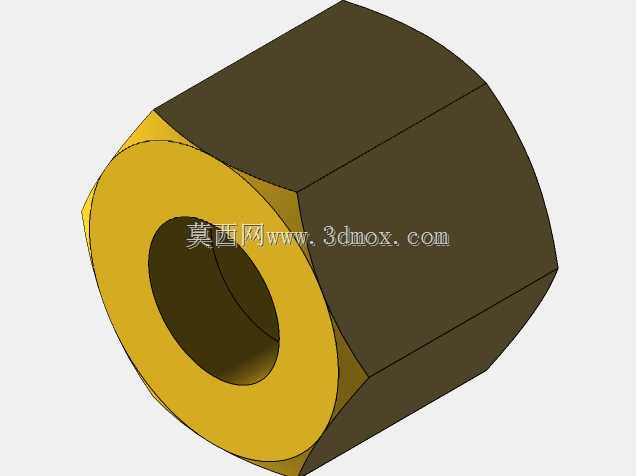

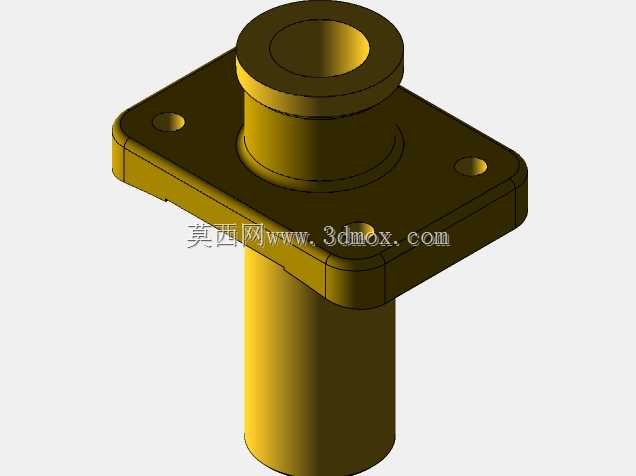

克莱顿潜式蒸汽载重车辆弧形结构件

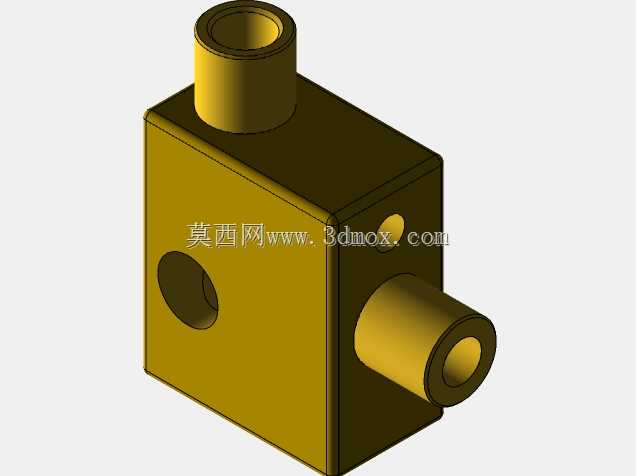

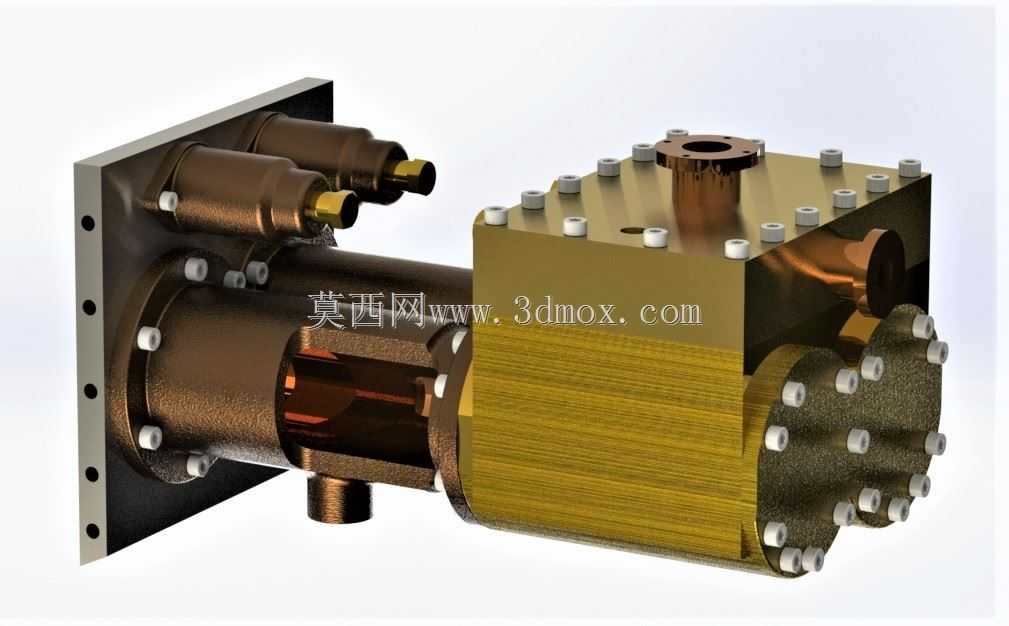

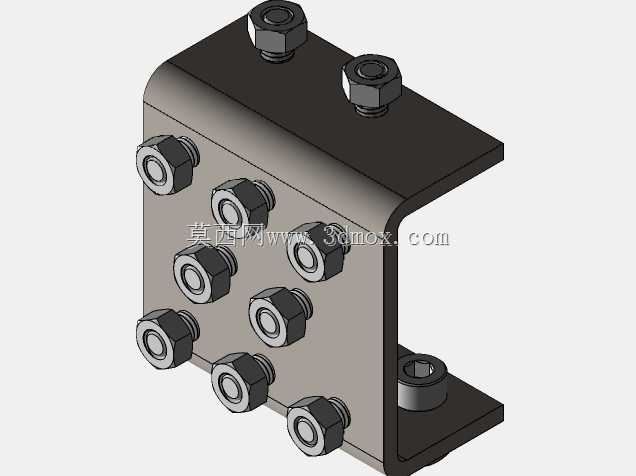

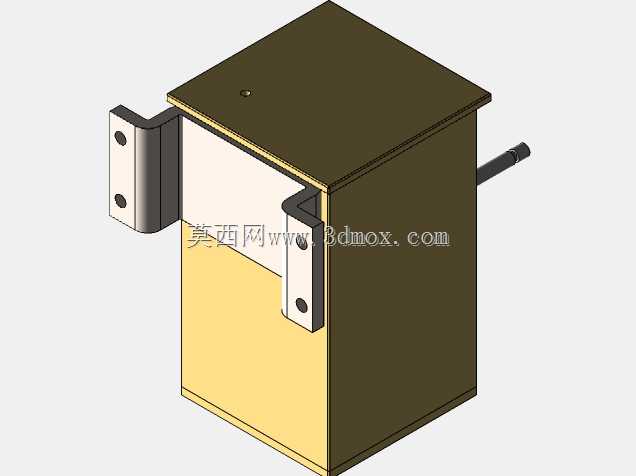

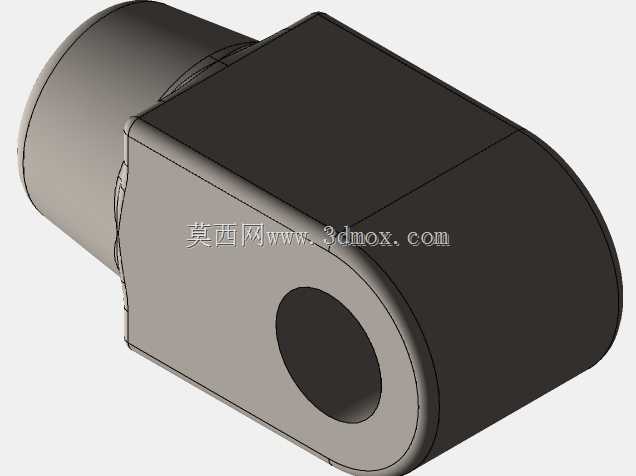

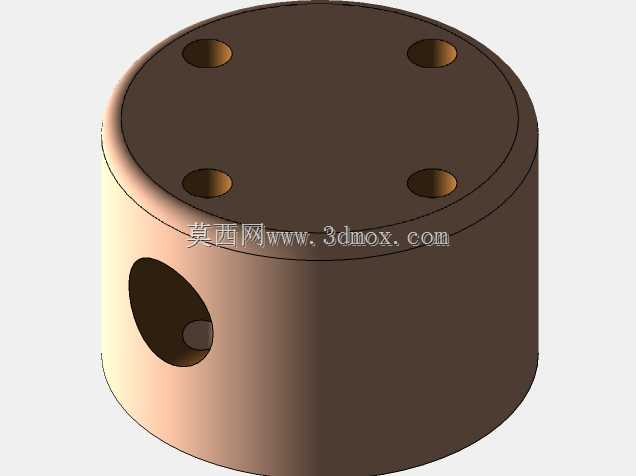

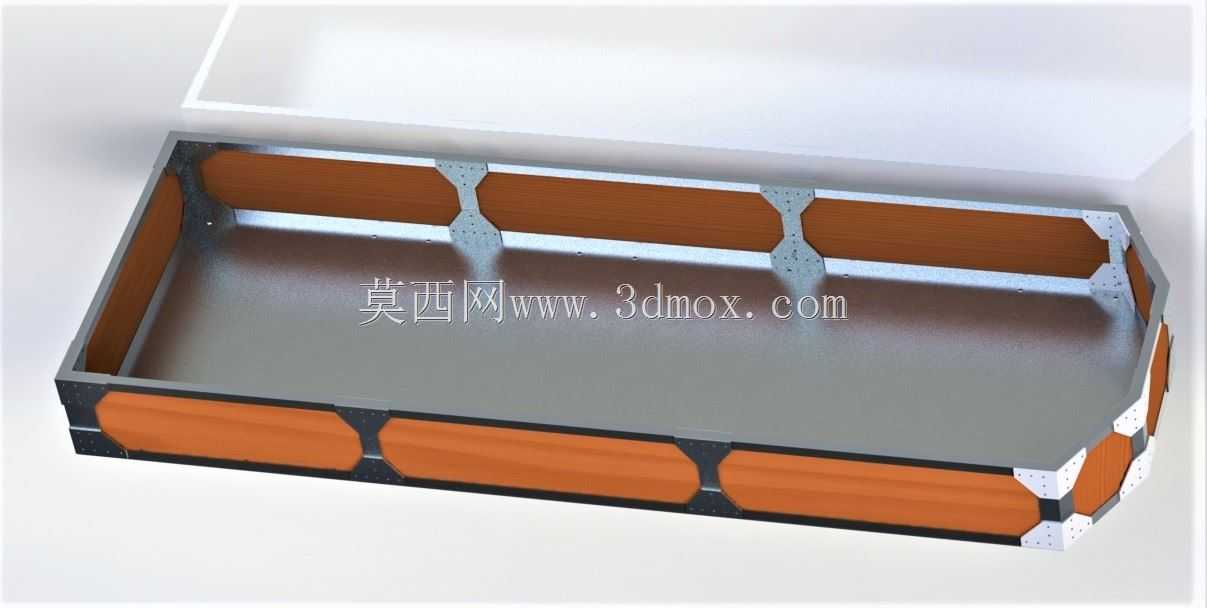

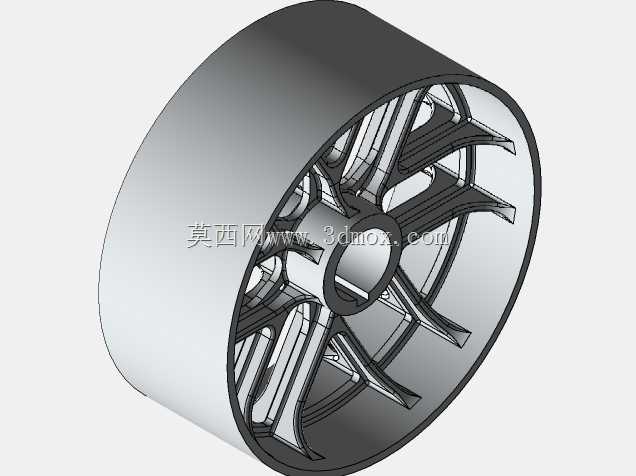

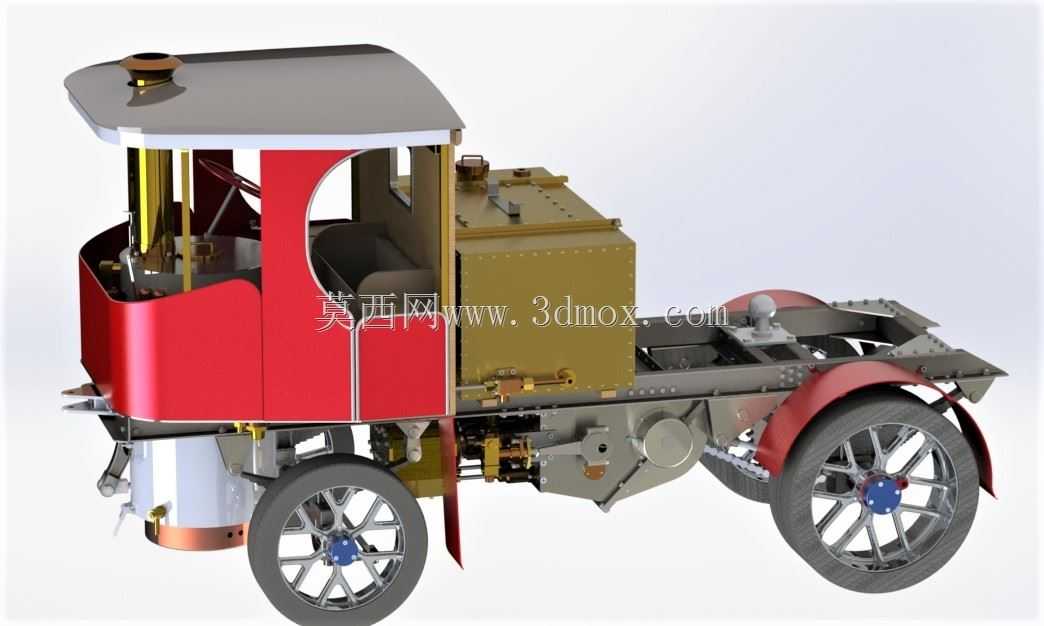

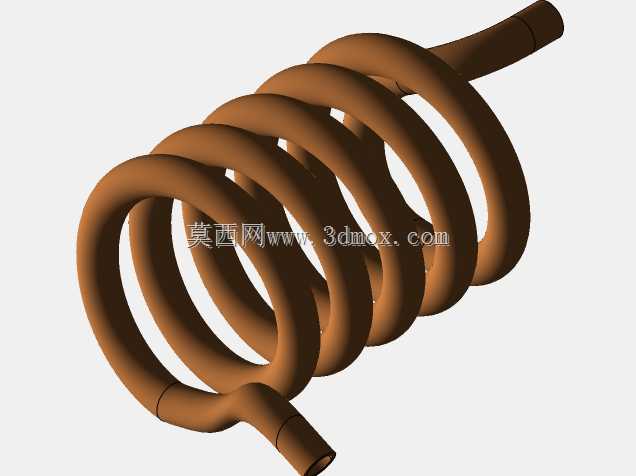

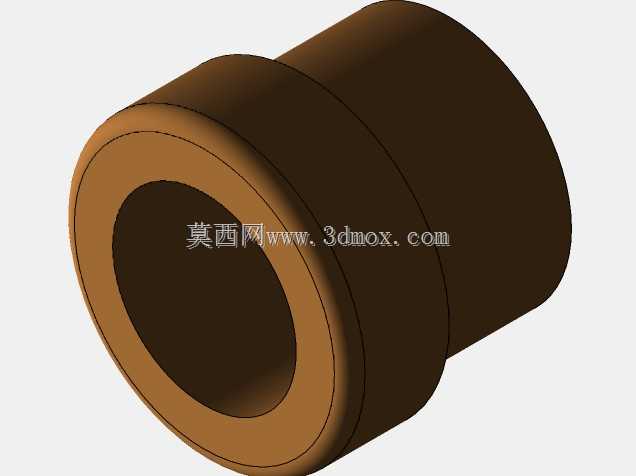

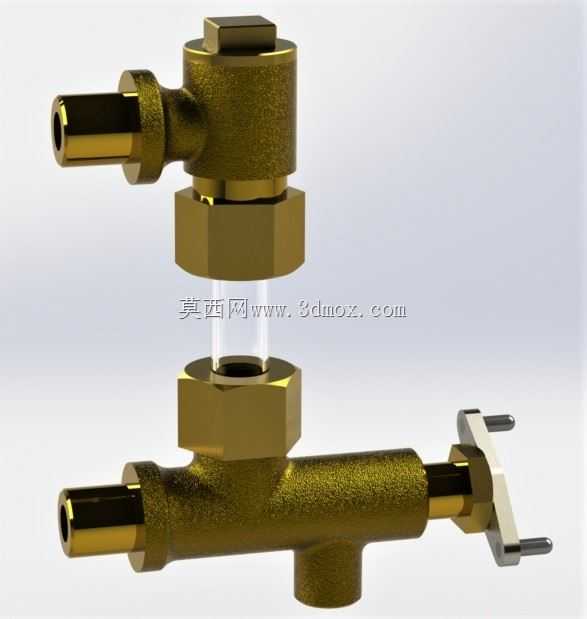

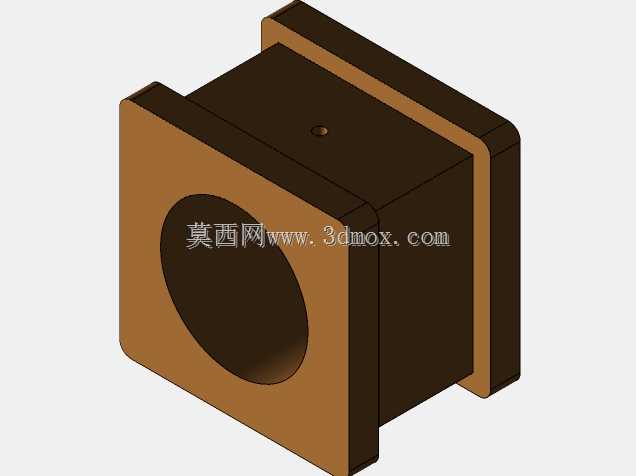

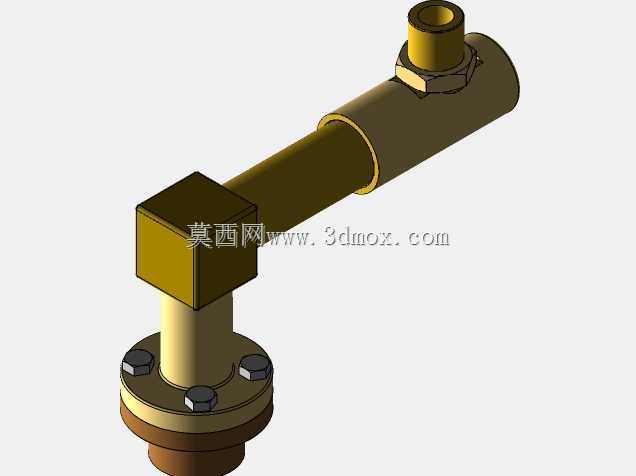

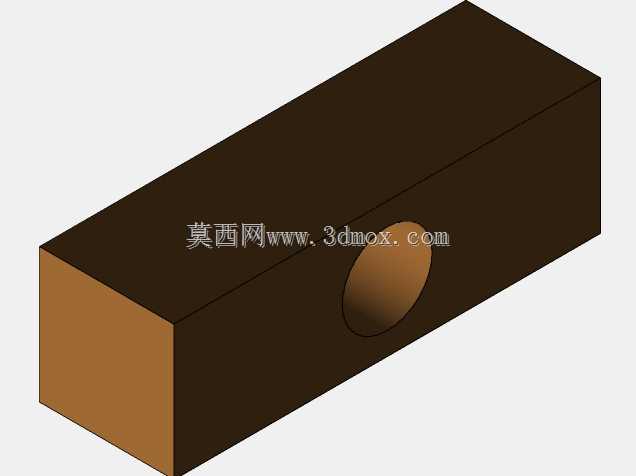

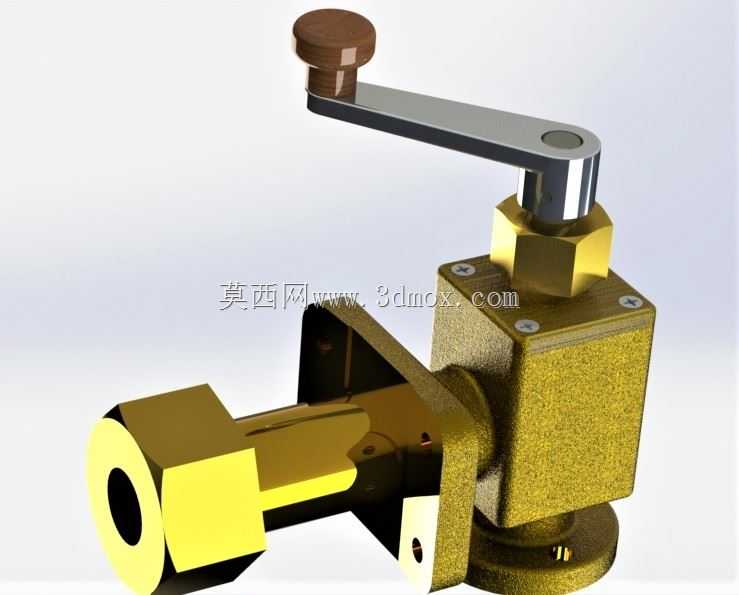

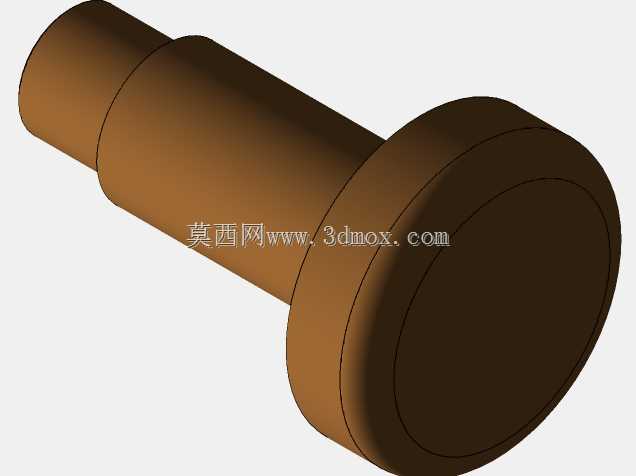

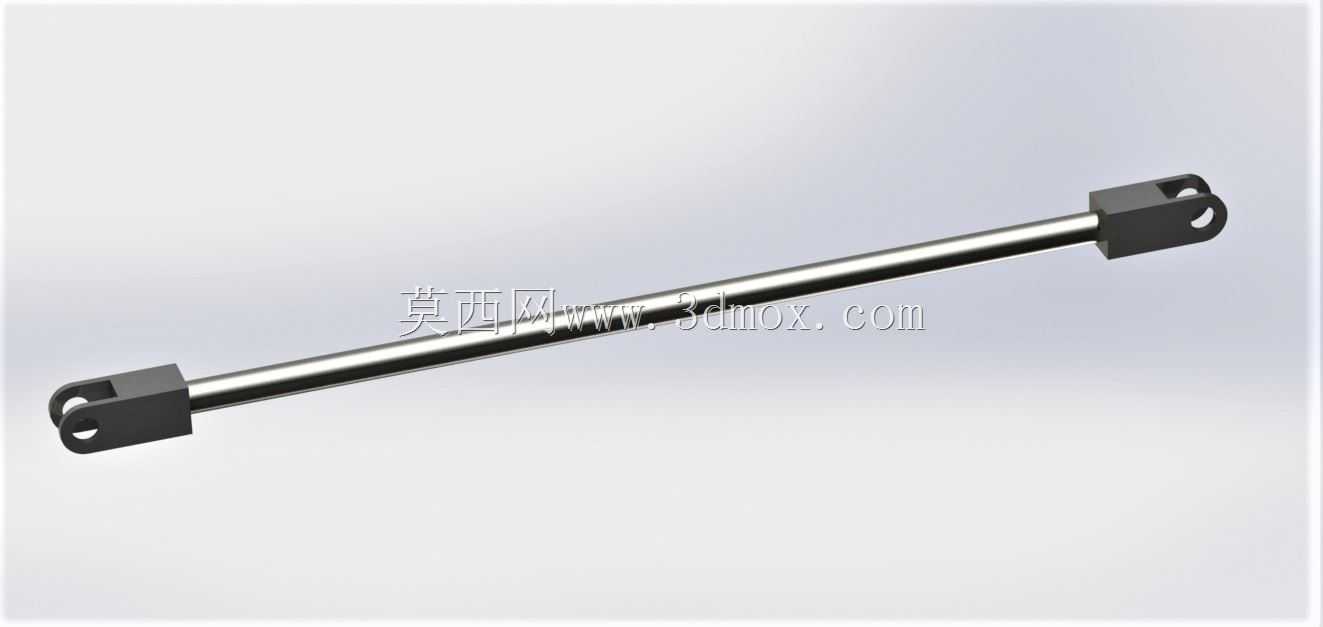

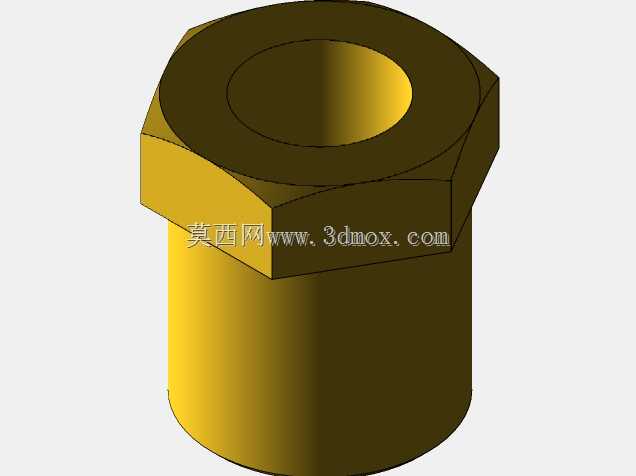

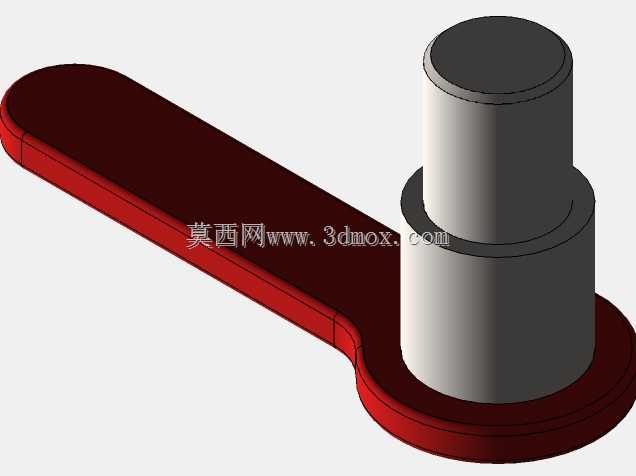

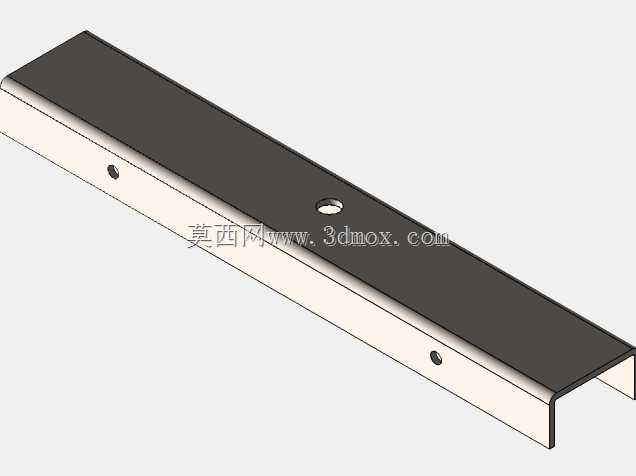

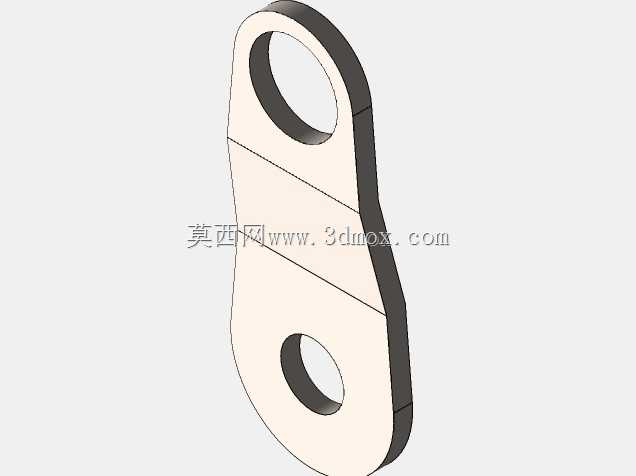

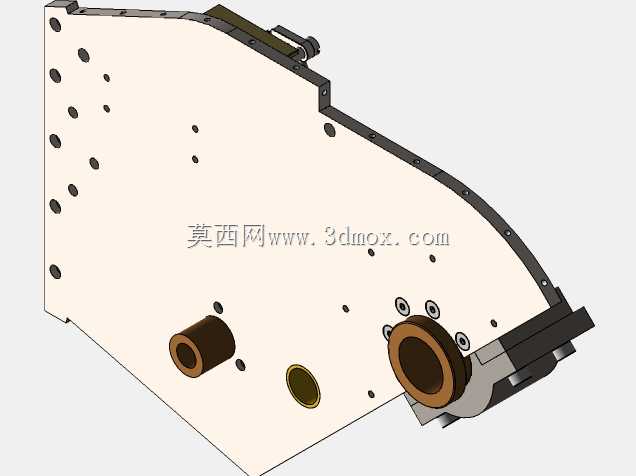

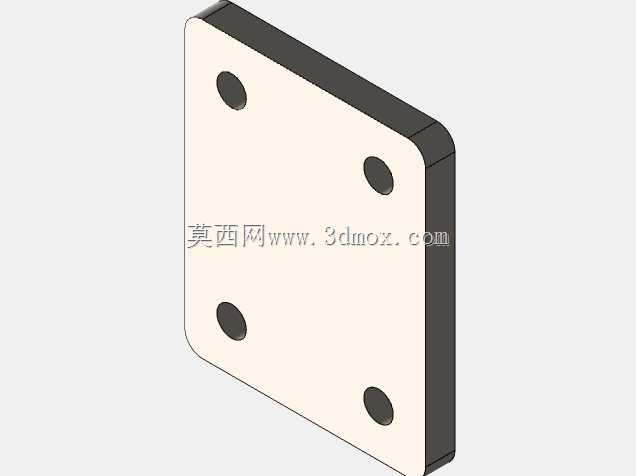

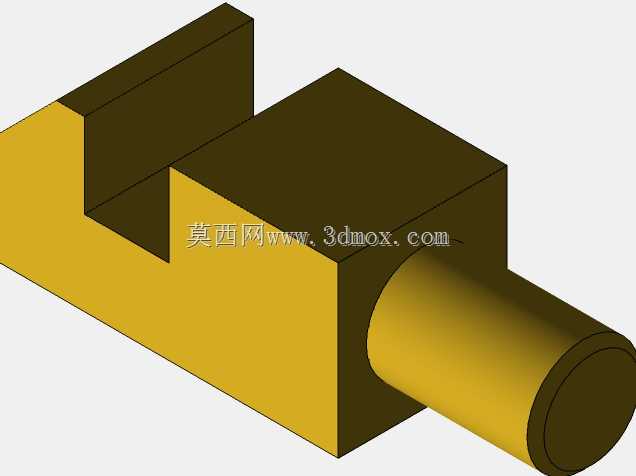

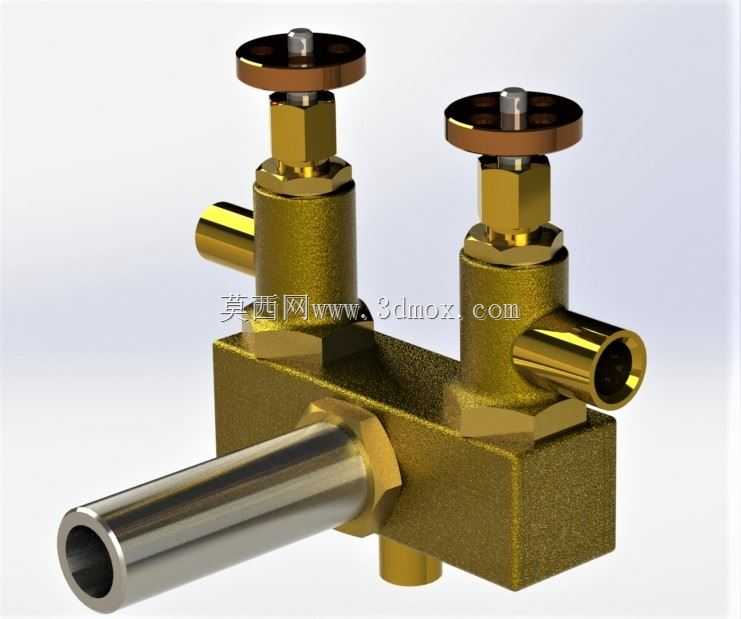

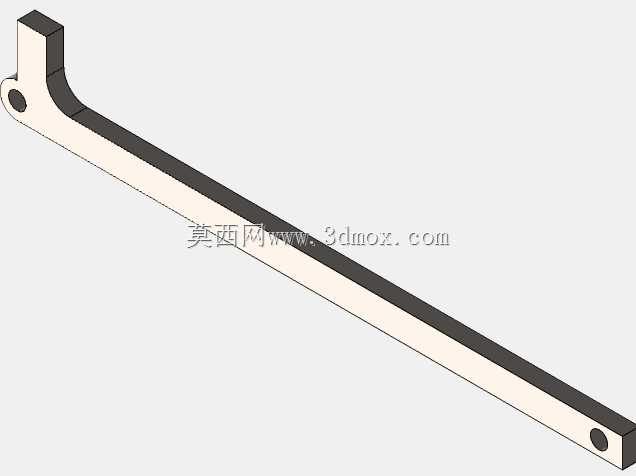

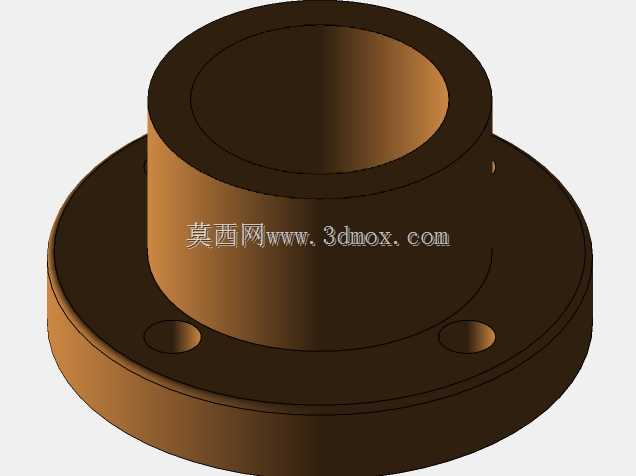

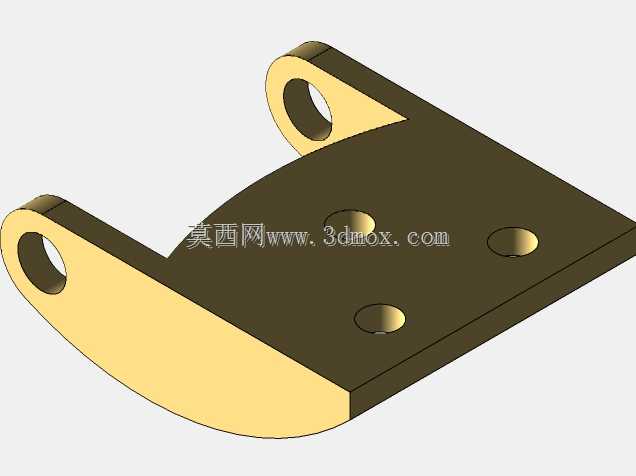

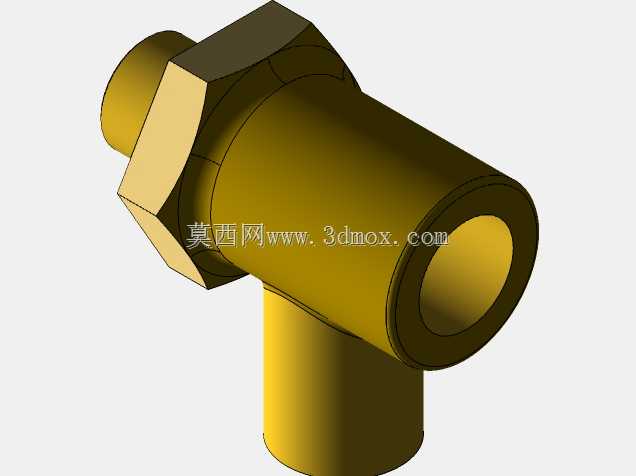

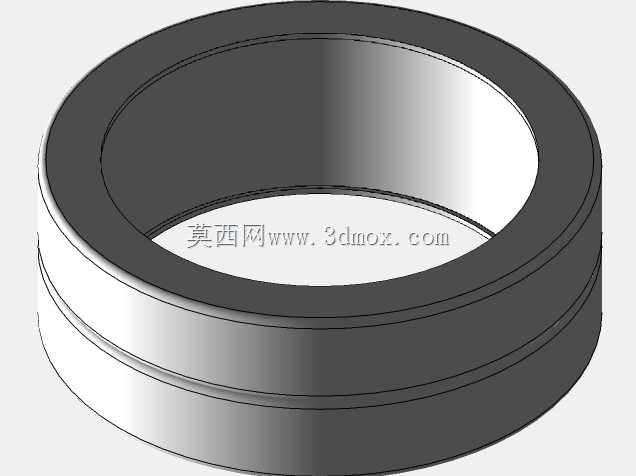

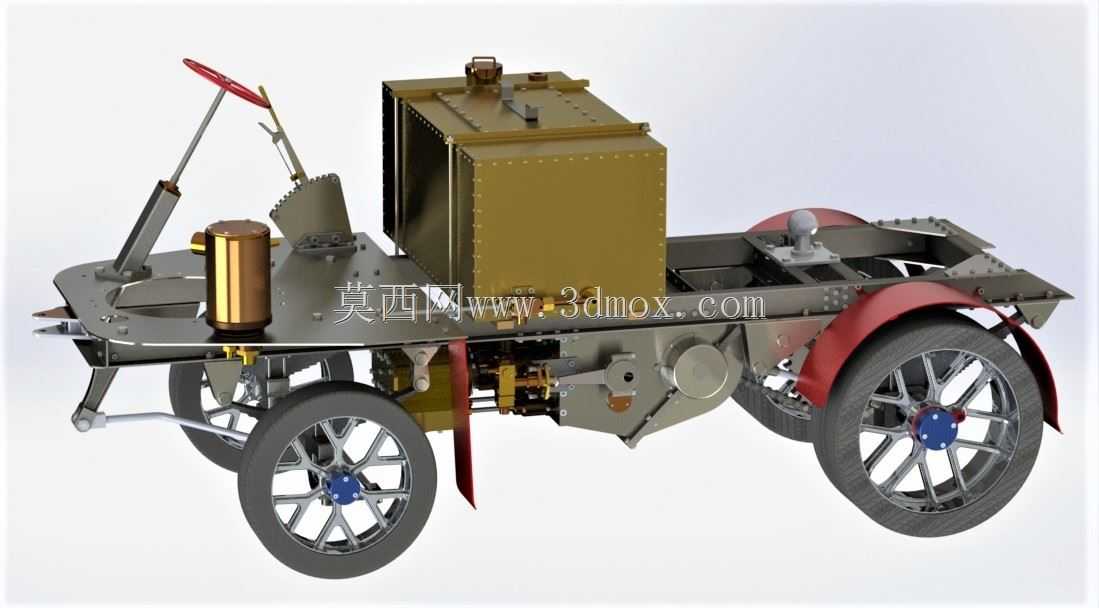

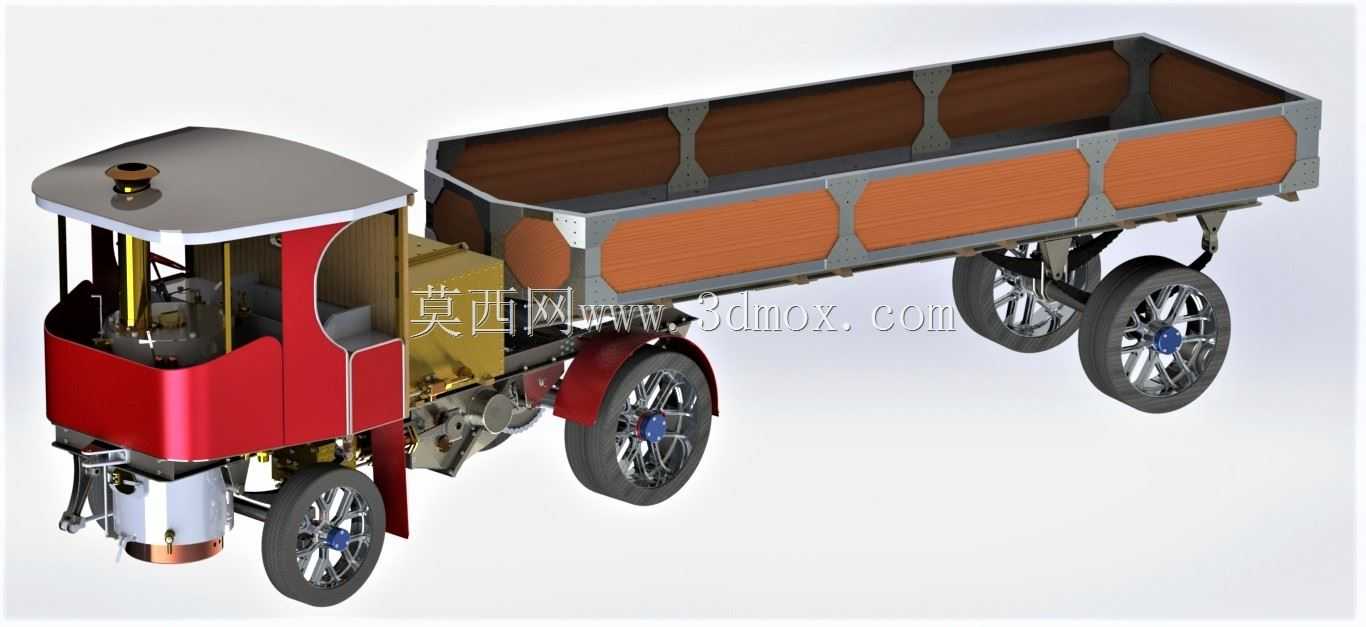

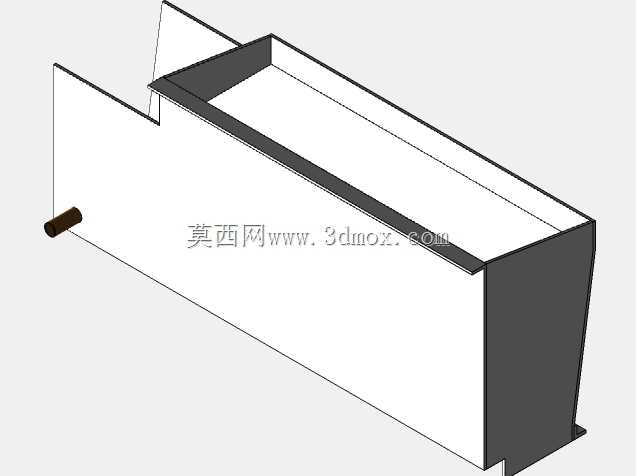

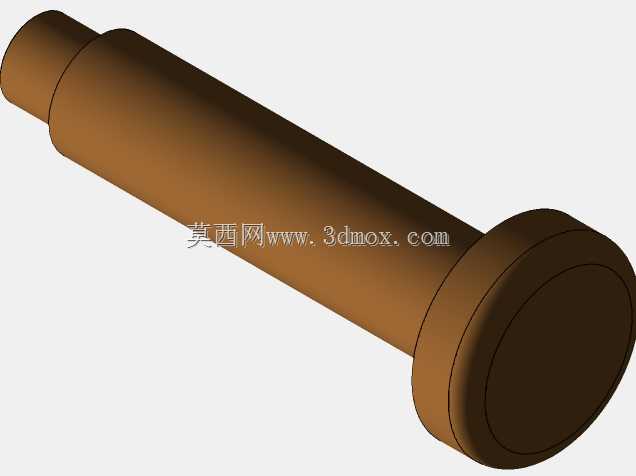

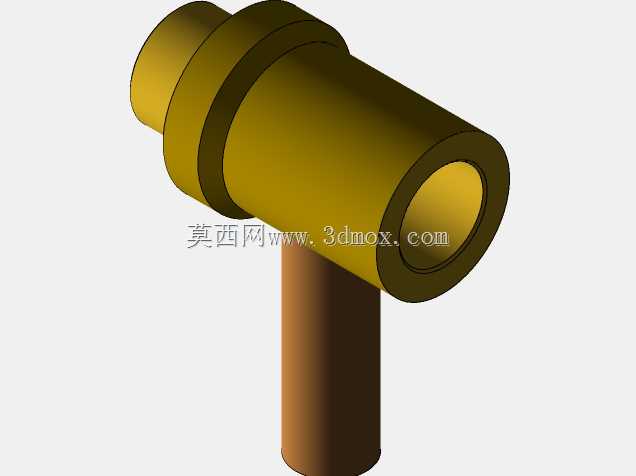

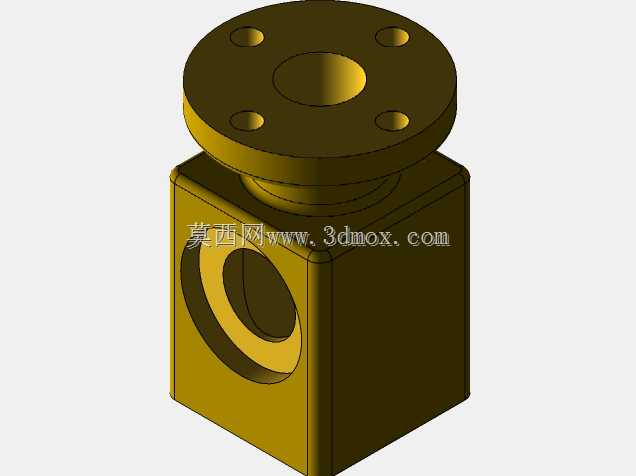

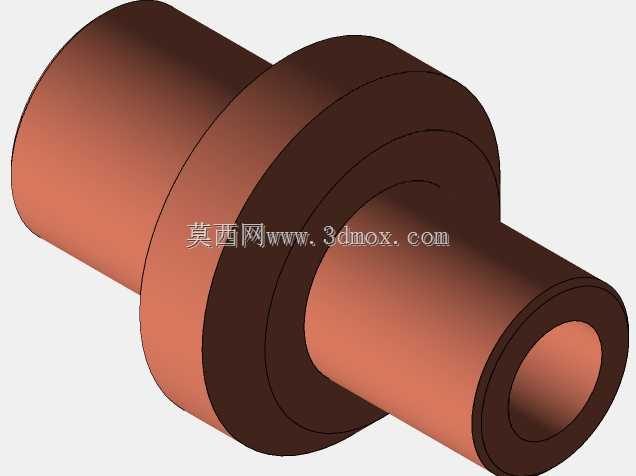

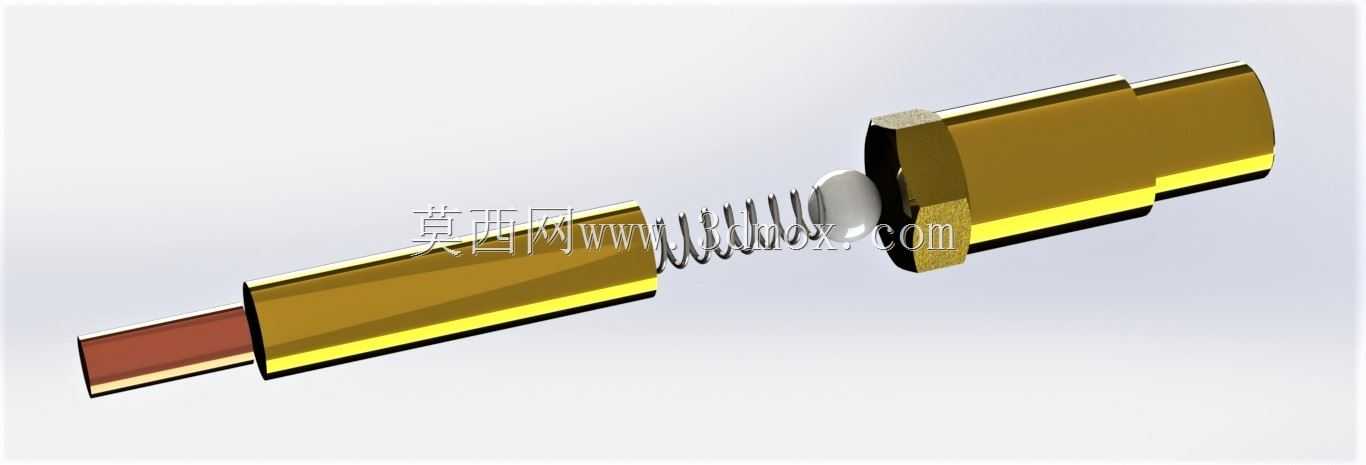

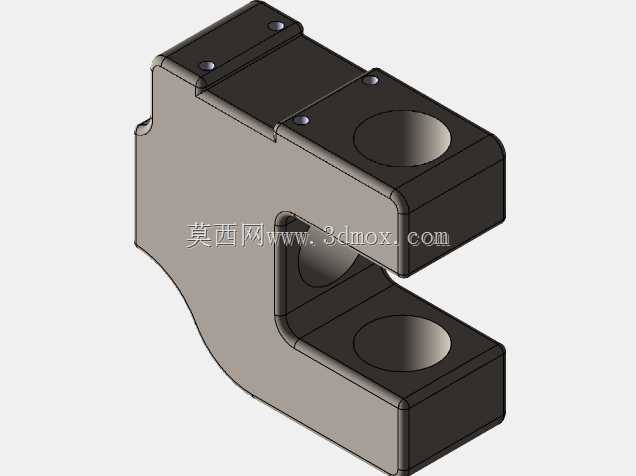

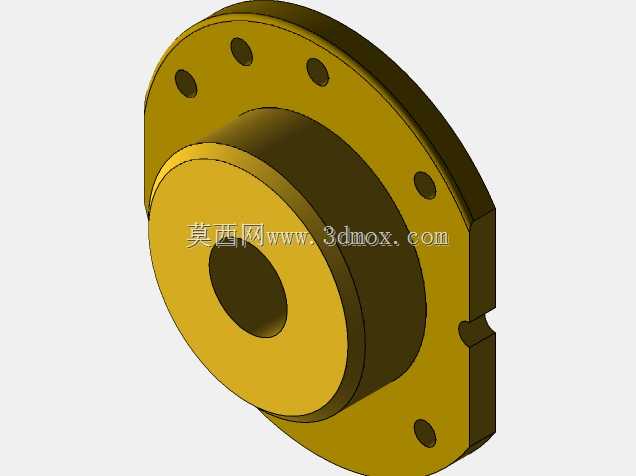

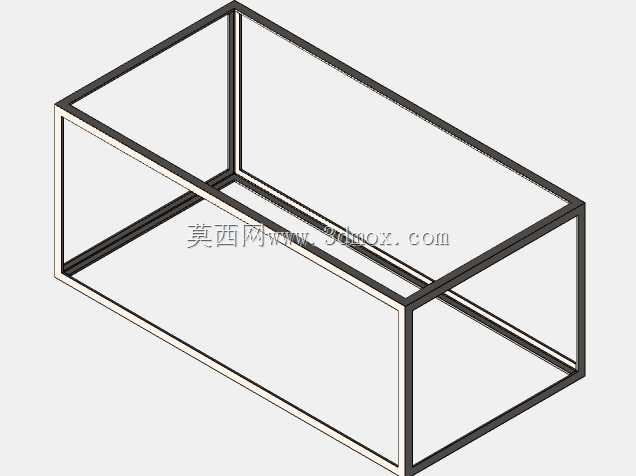

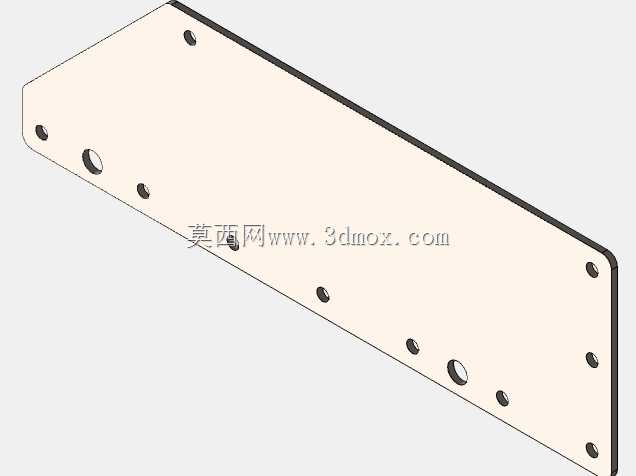

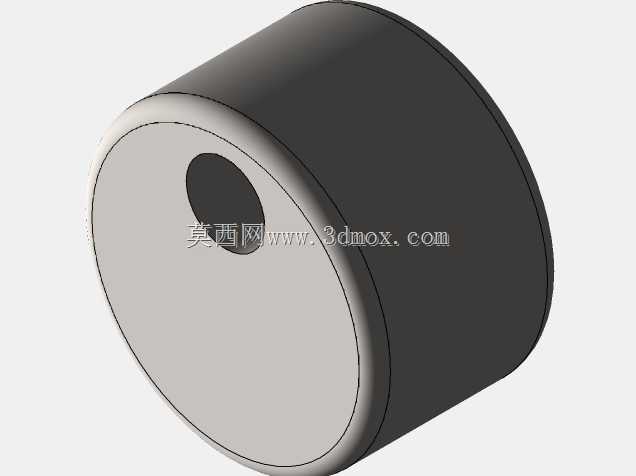

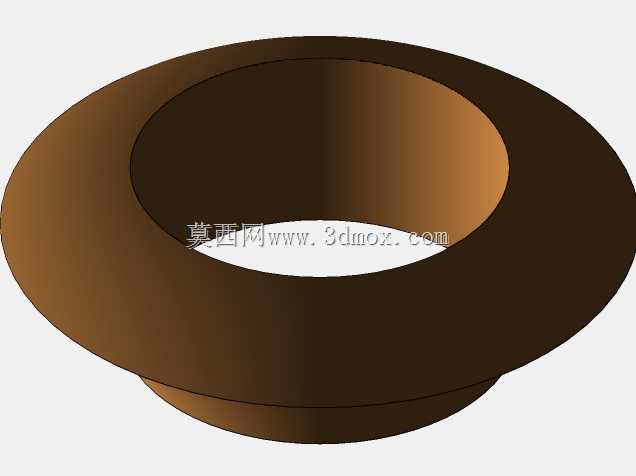

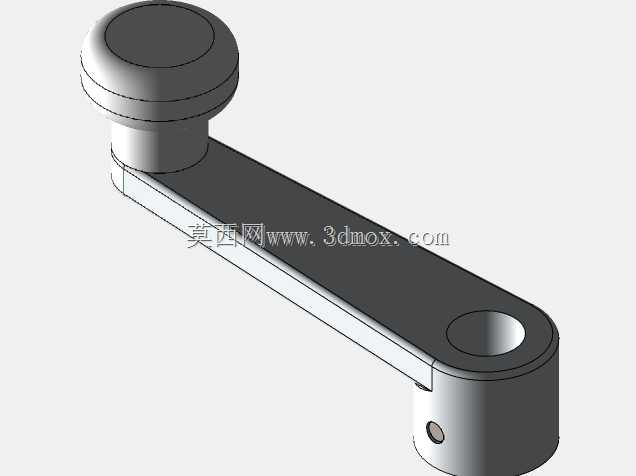

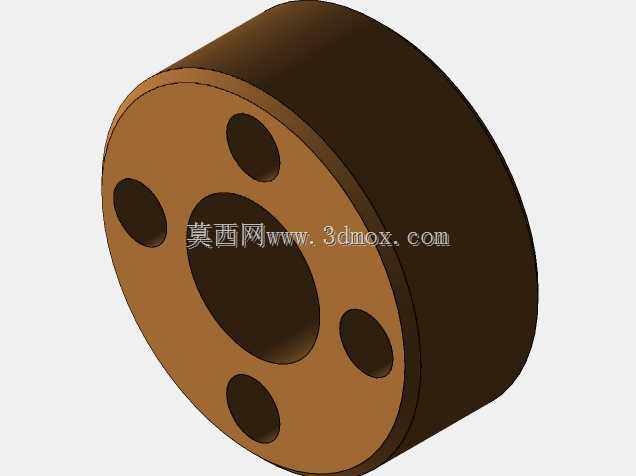

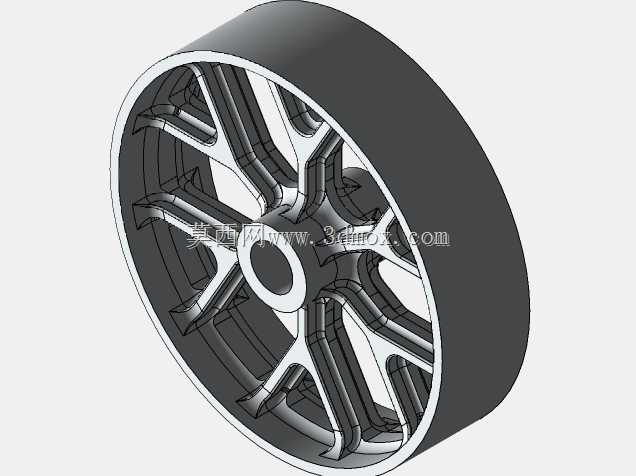

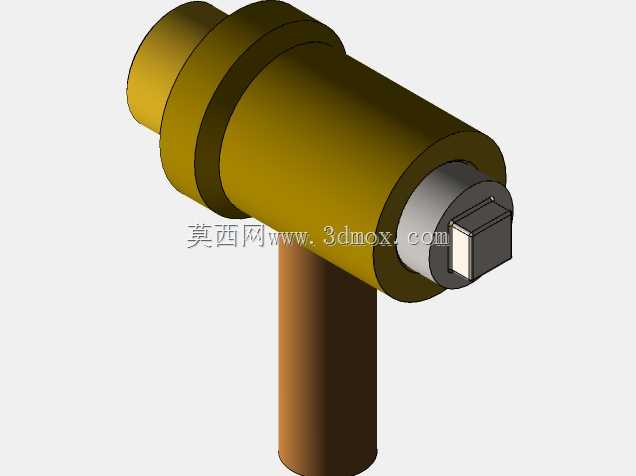

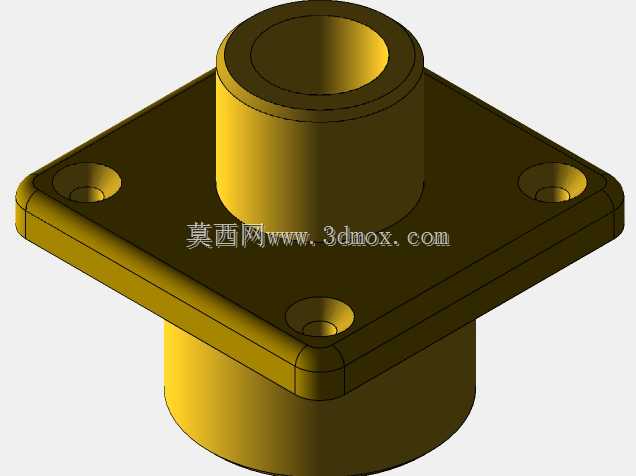

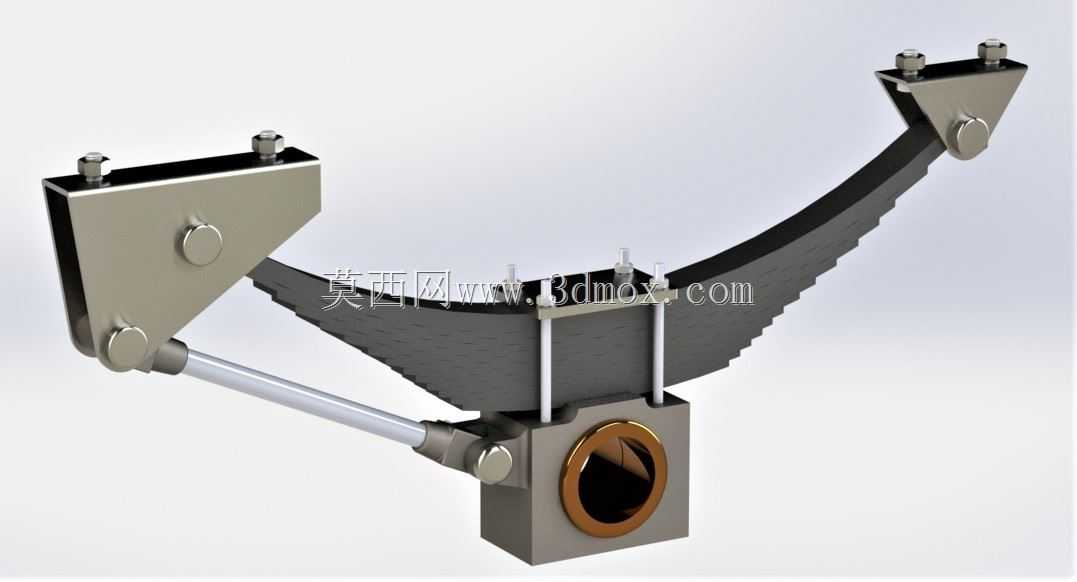

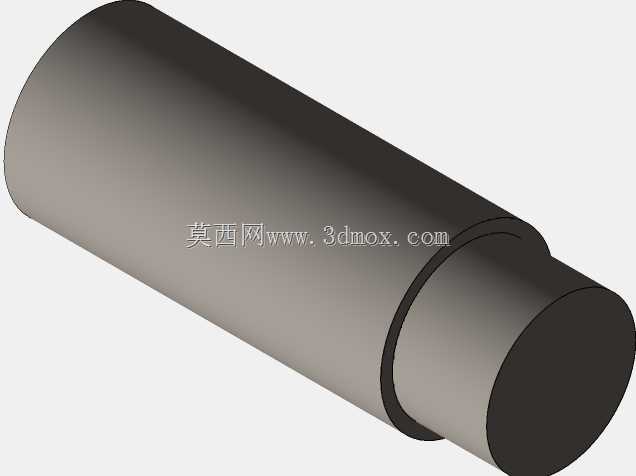

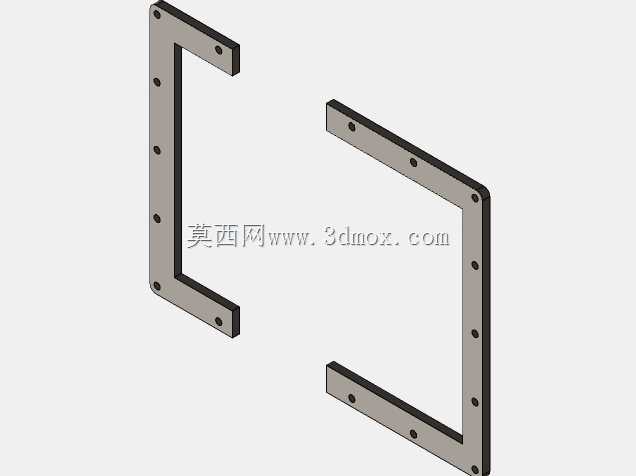

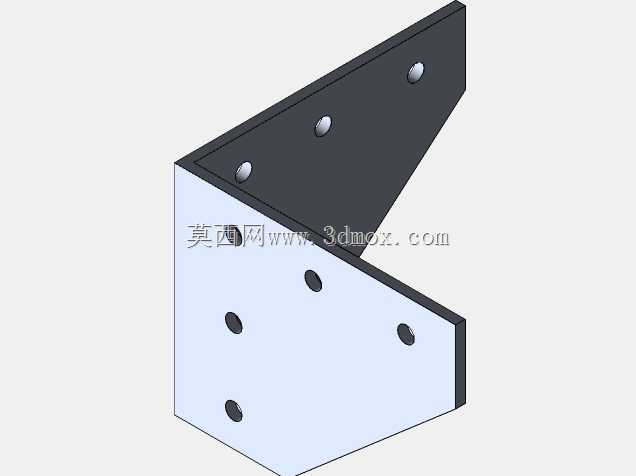

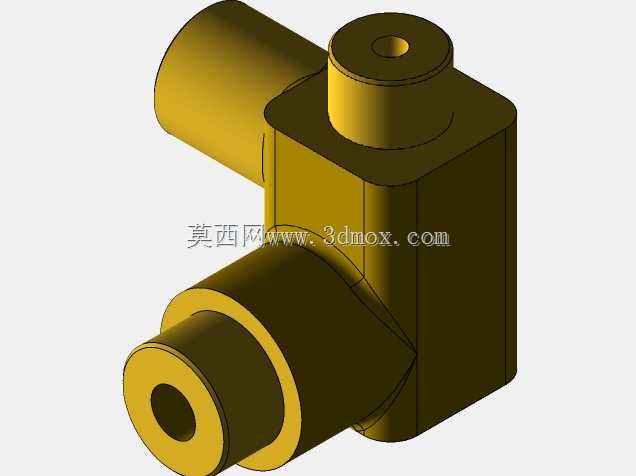

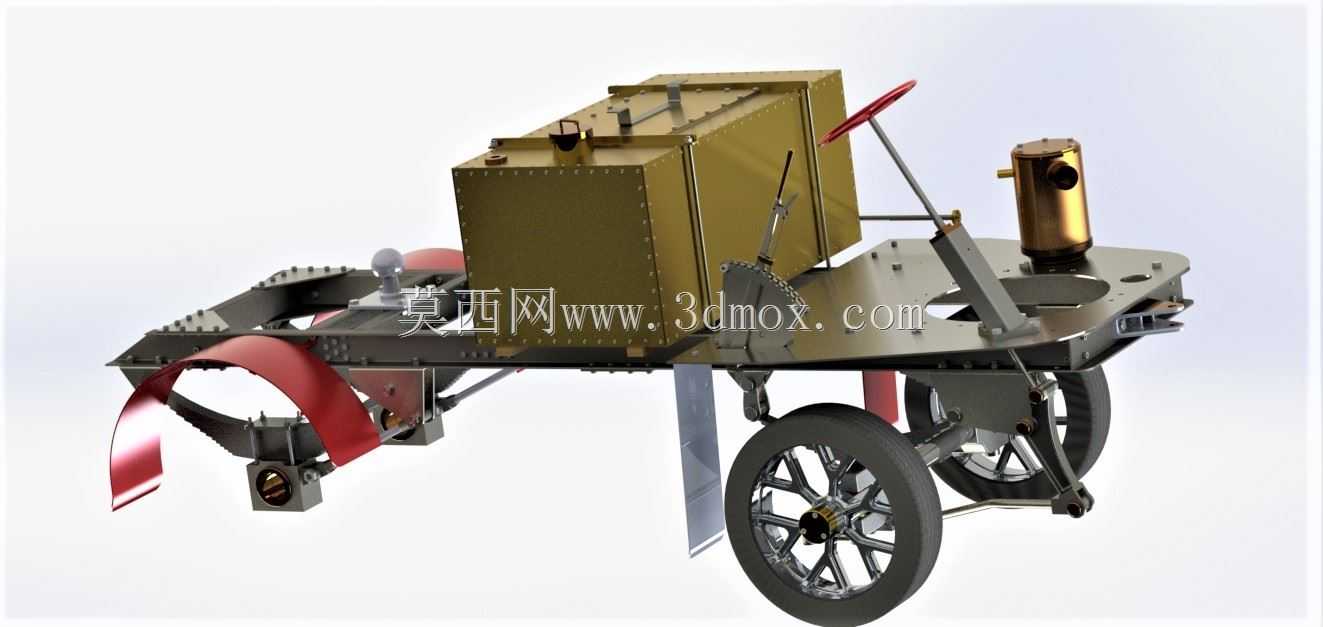

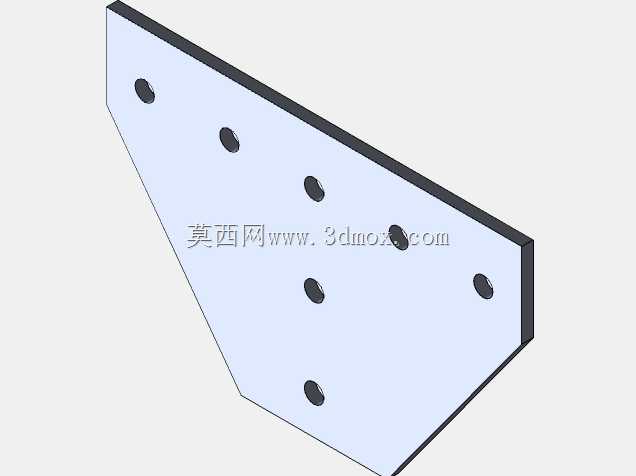

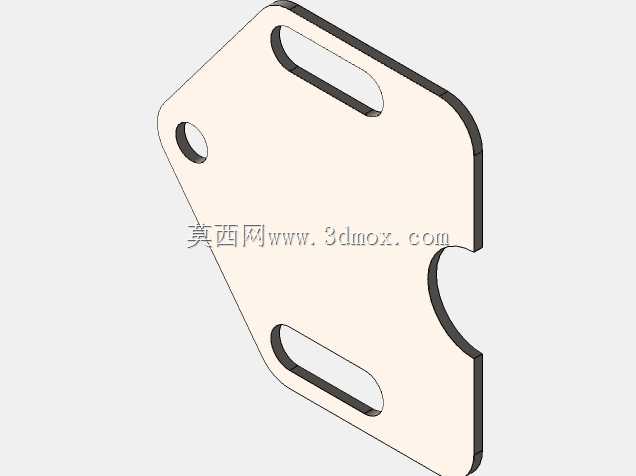

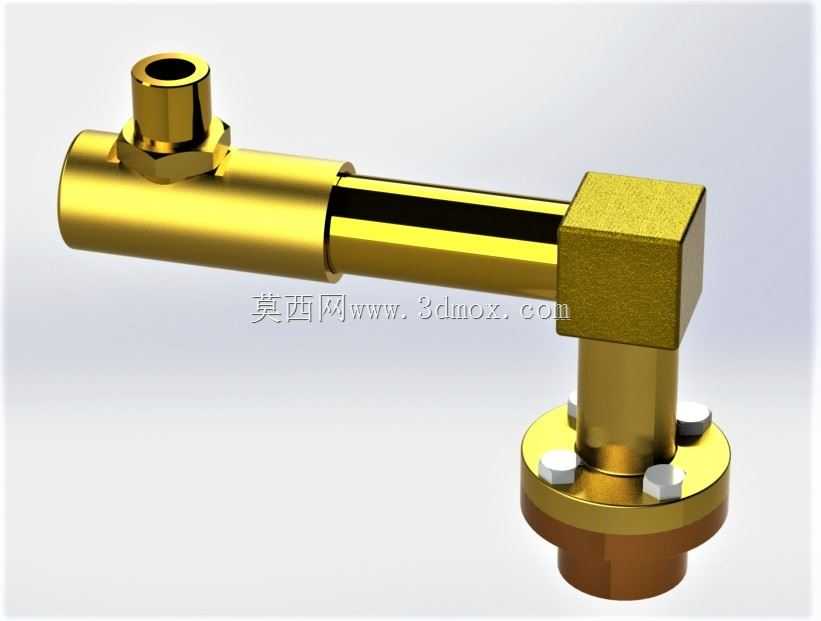

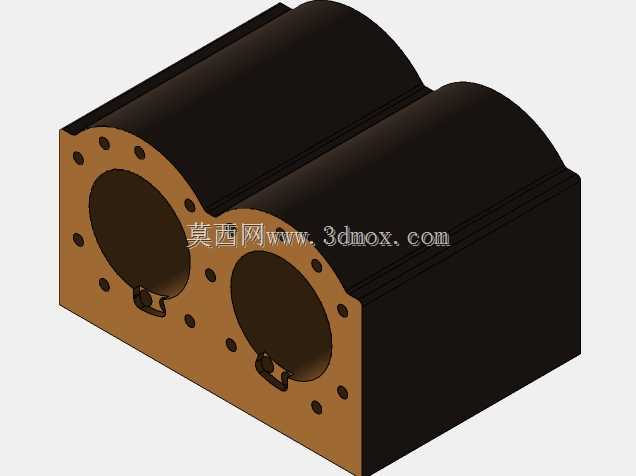

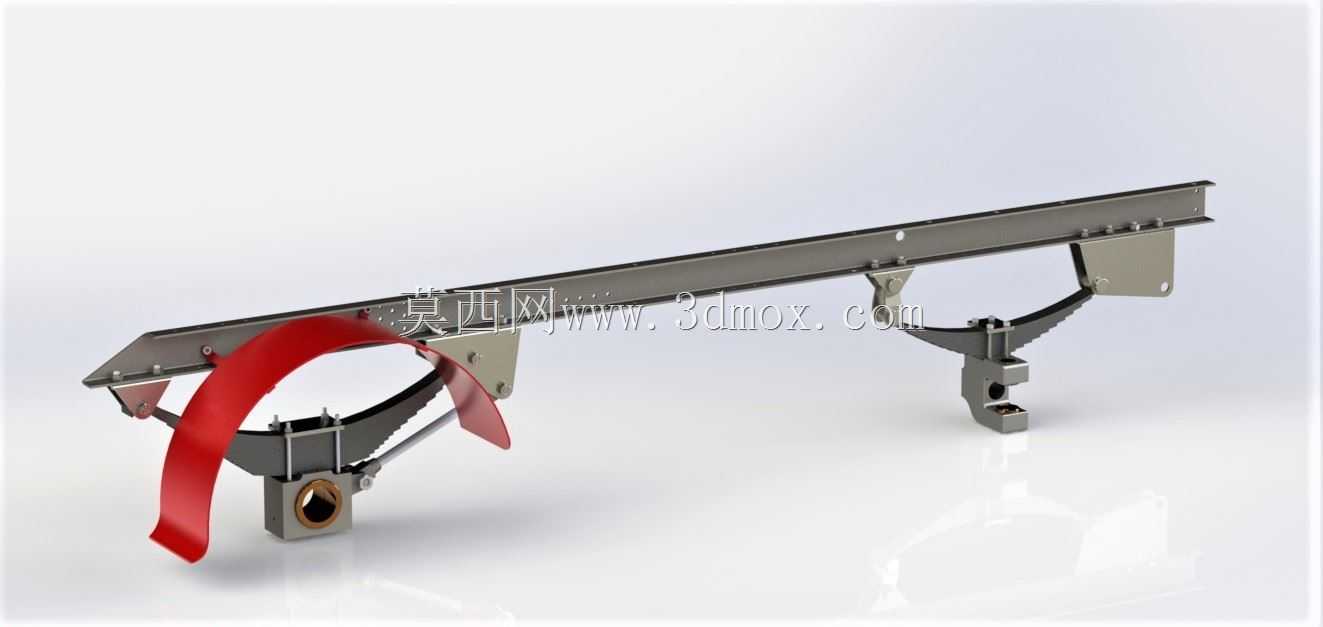

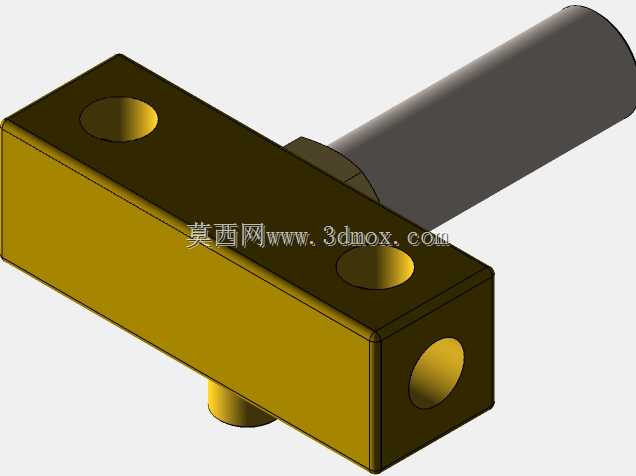

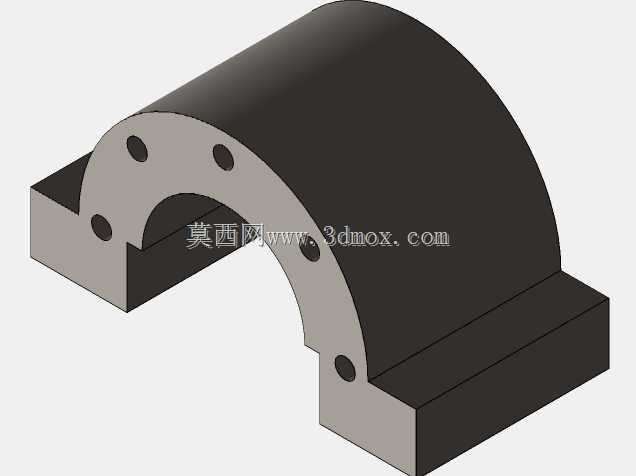

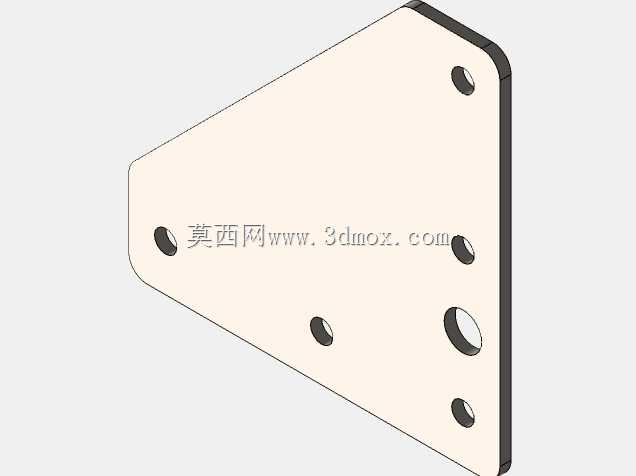

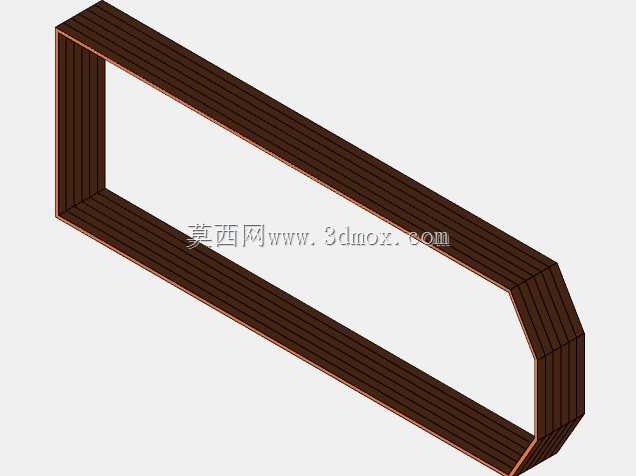

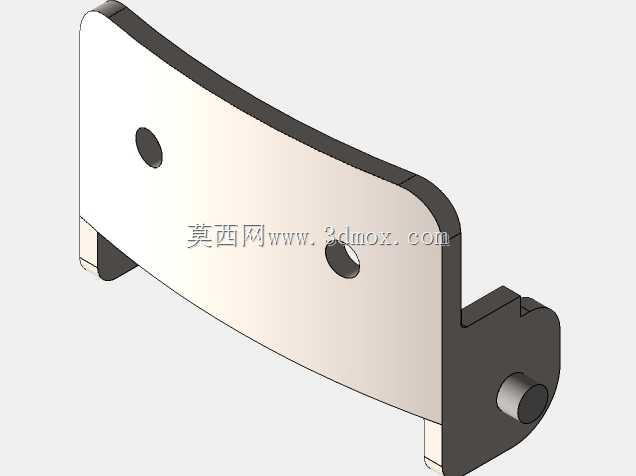

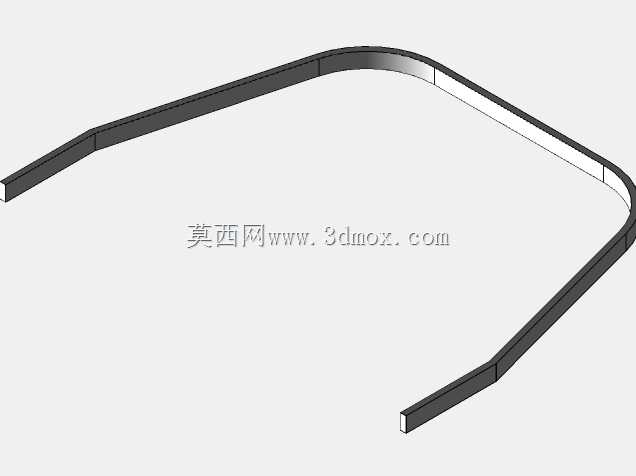

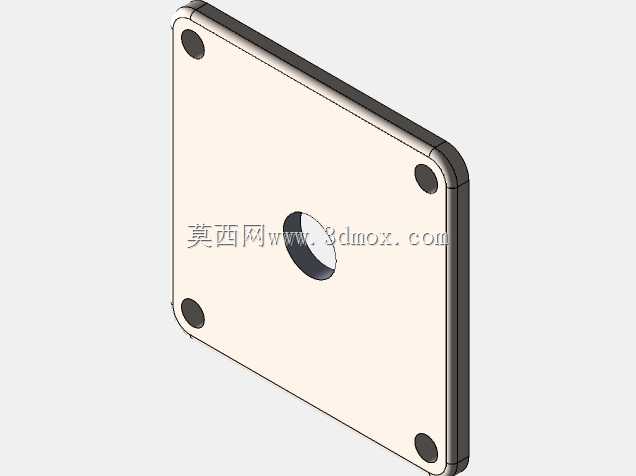

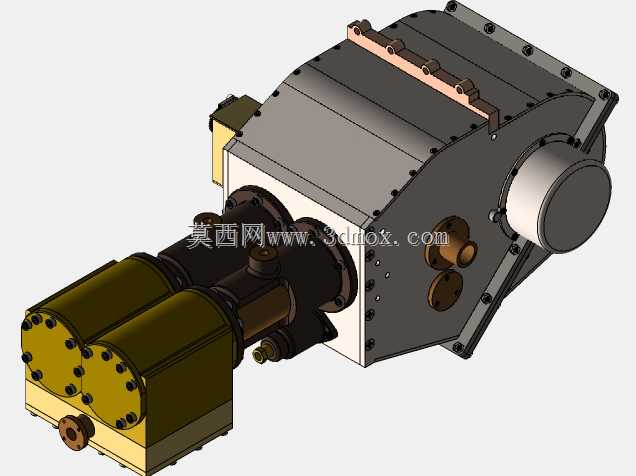

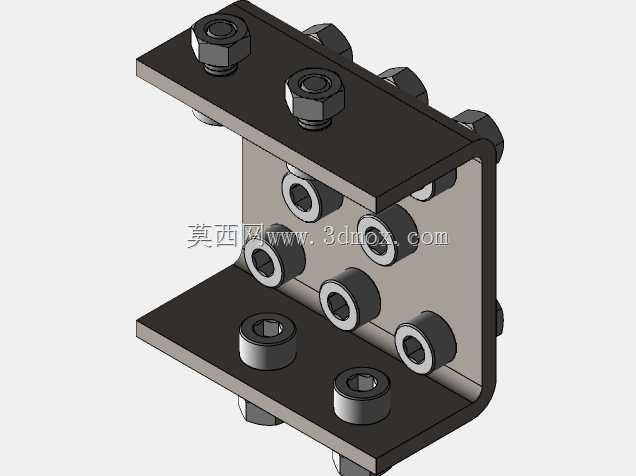

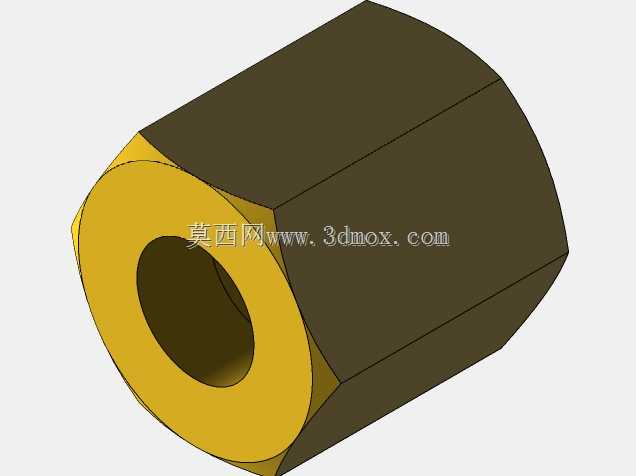

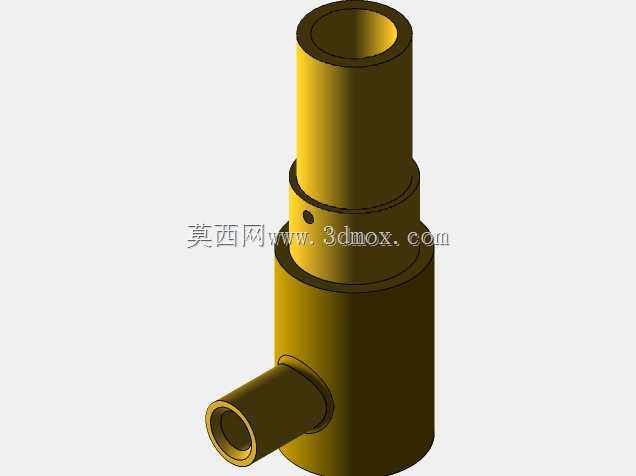

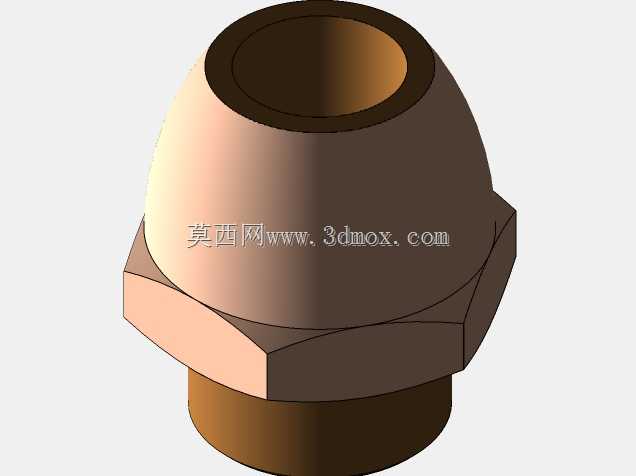

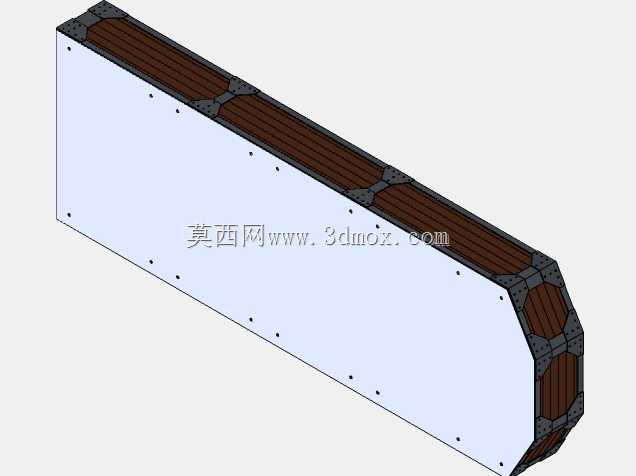

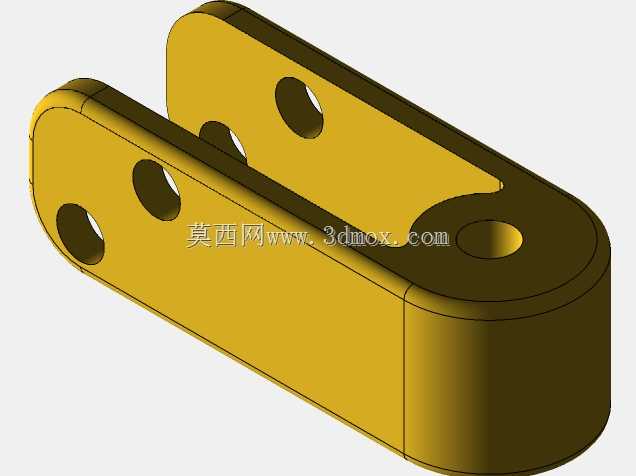

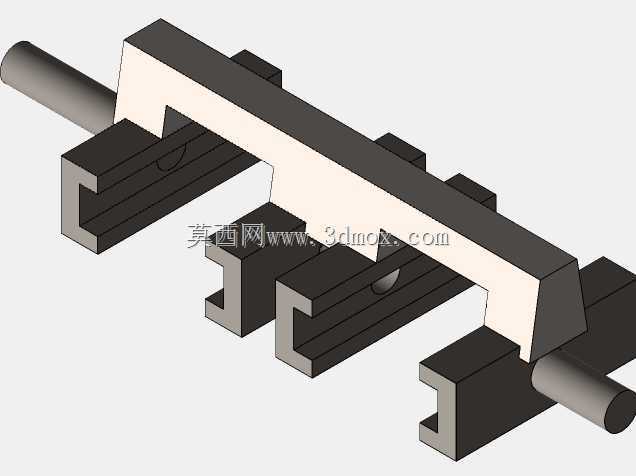

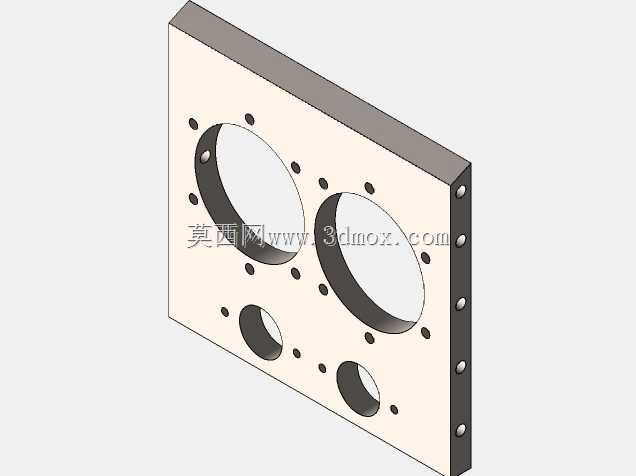

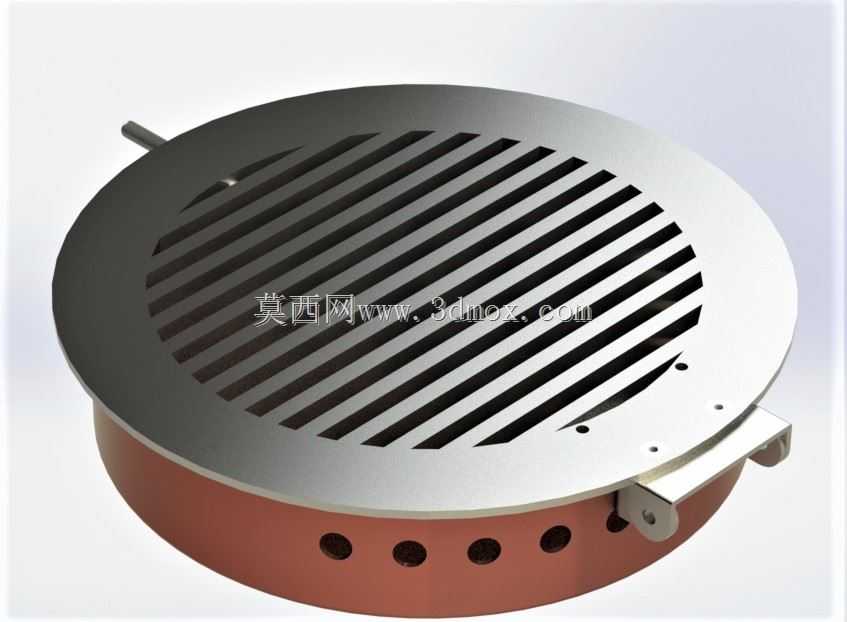

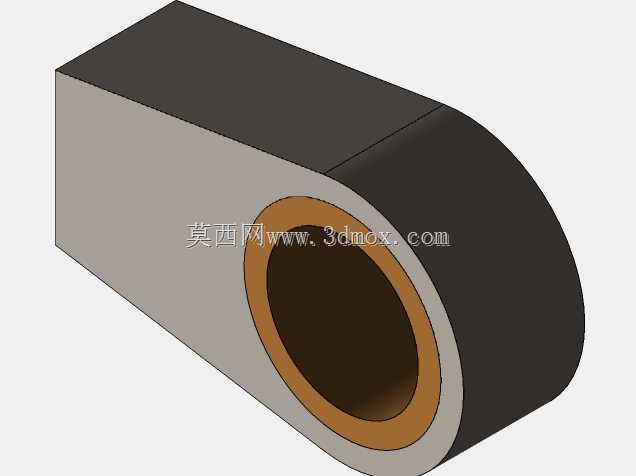

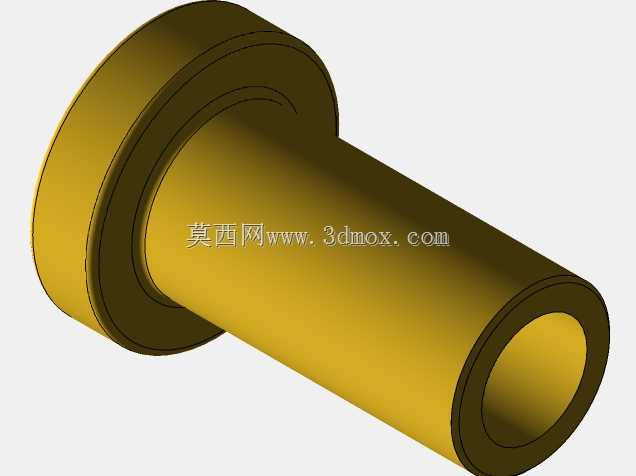

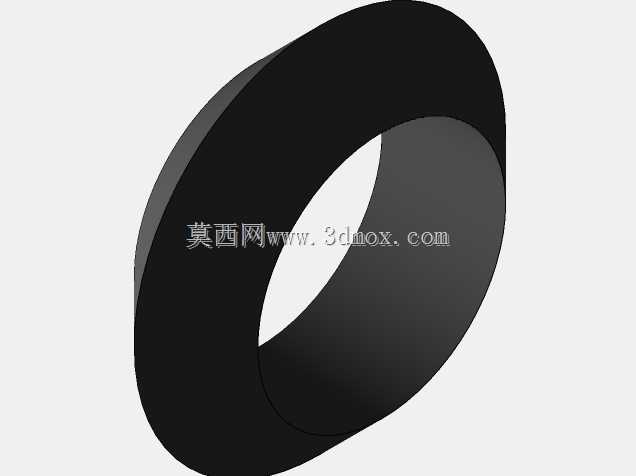

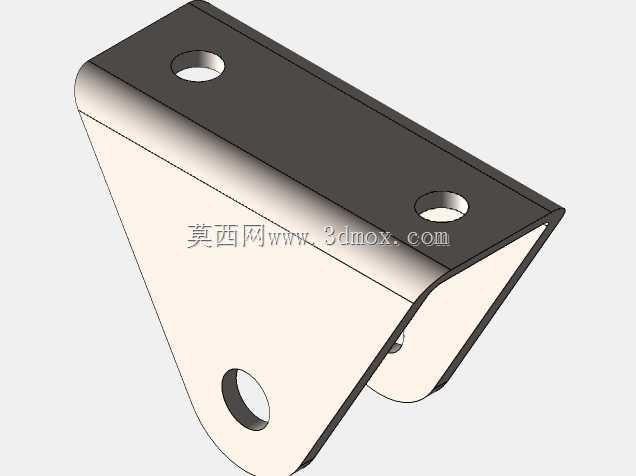

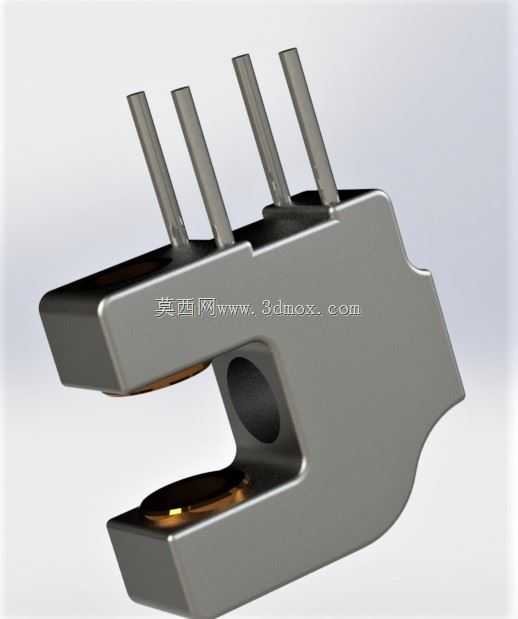

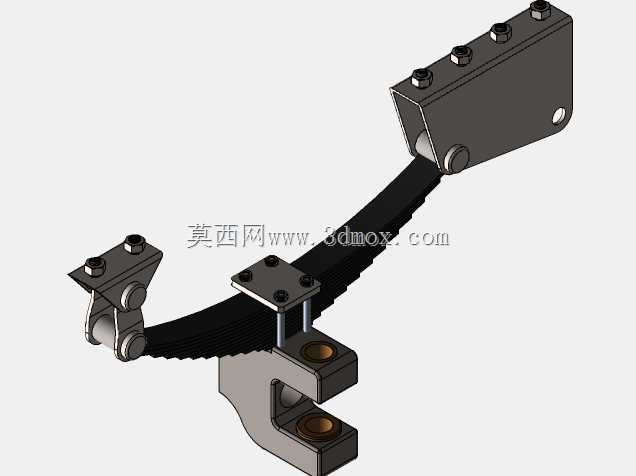

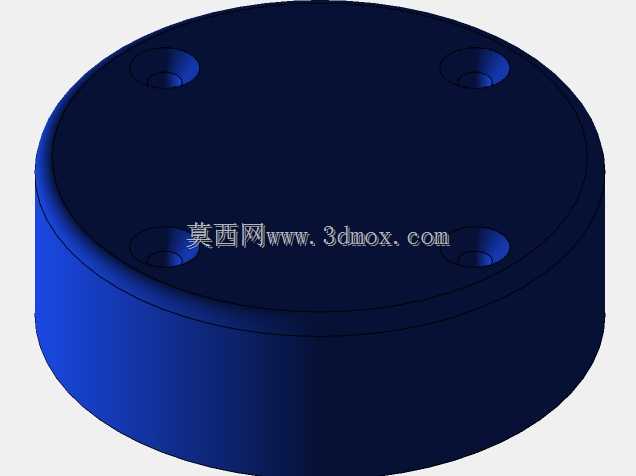

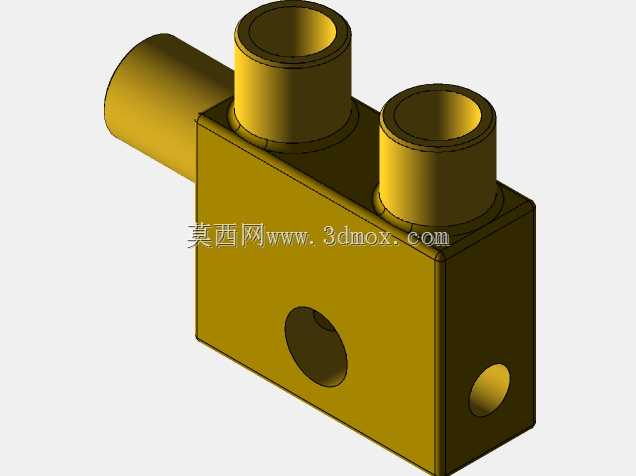

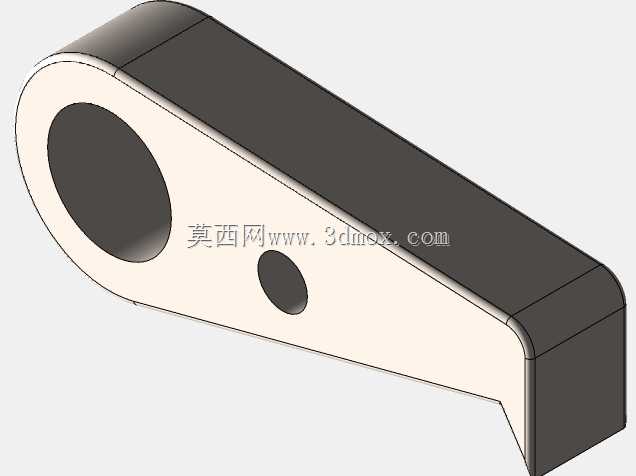

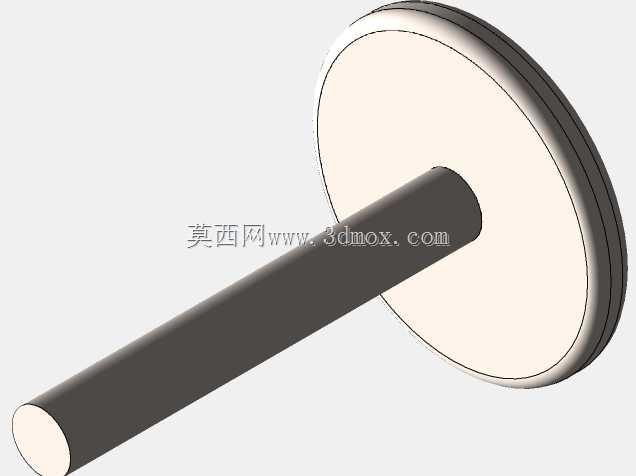

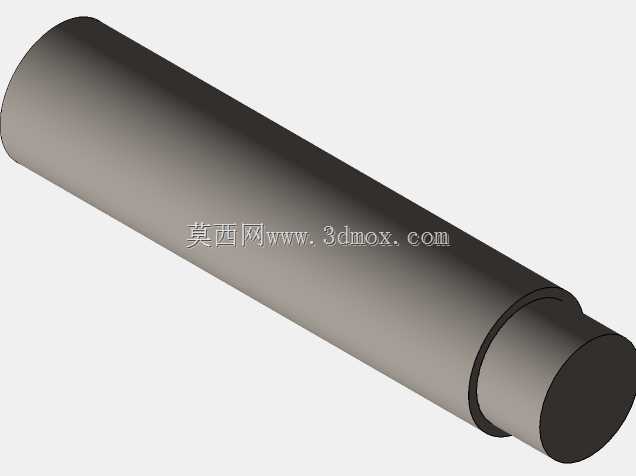

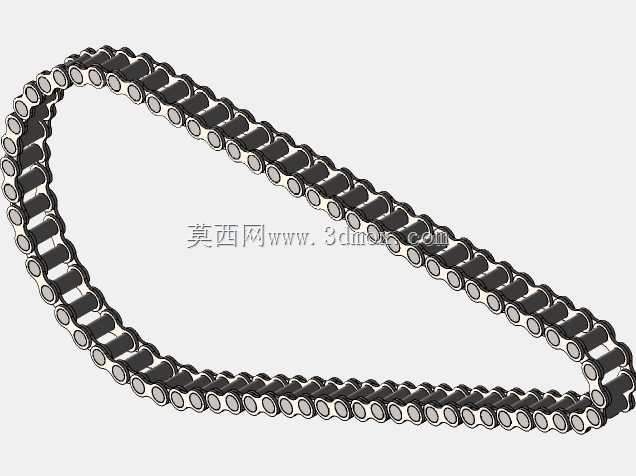

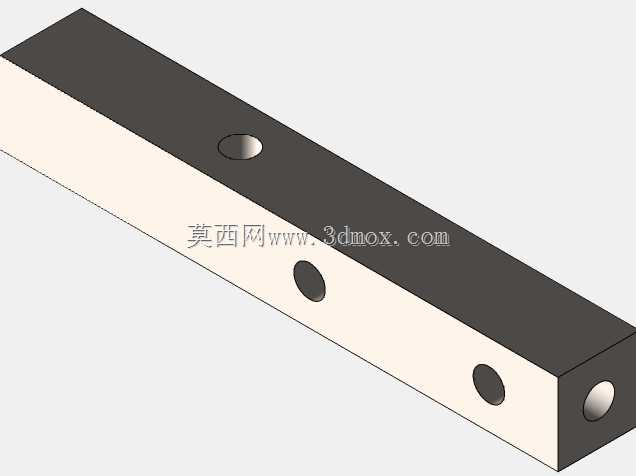

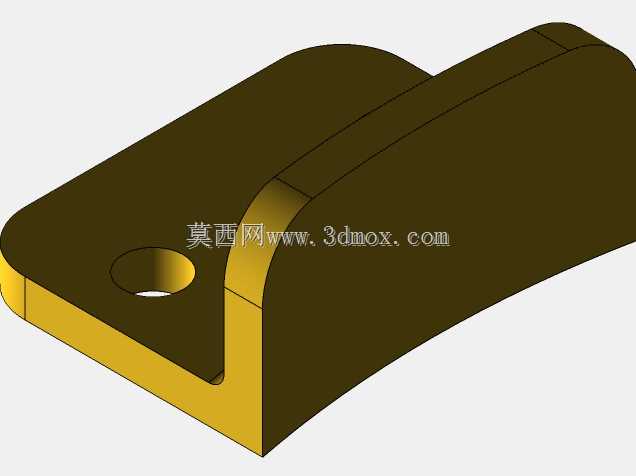

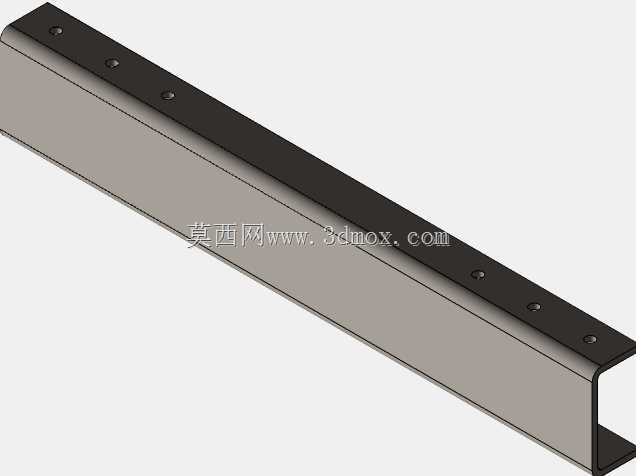

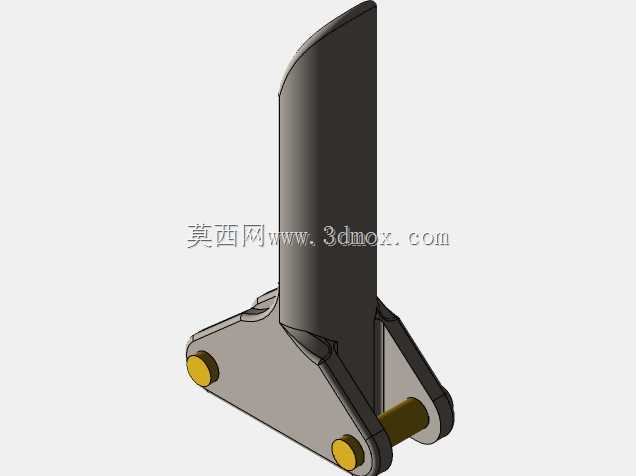

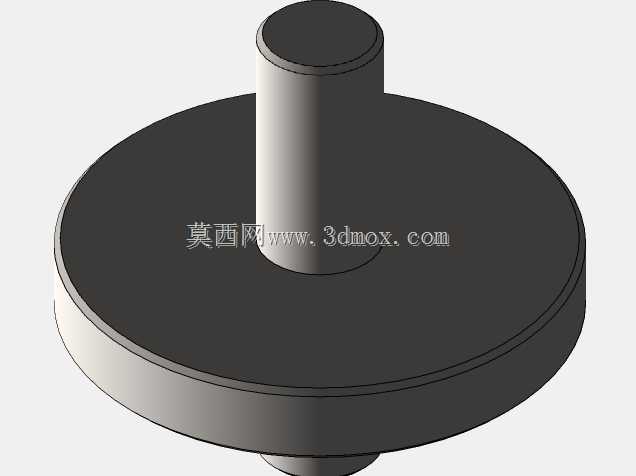

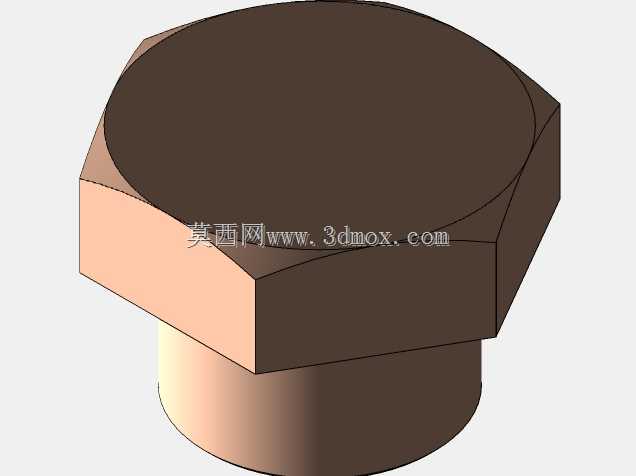

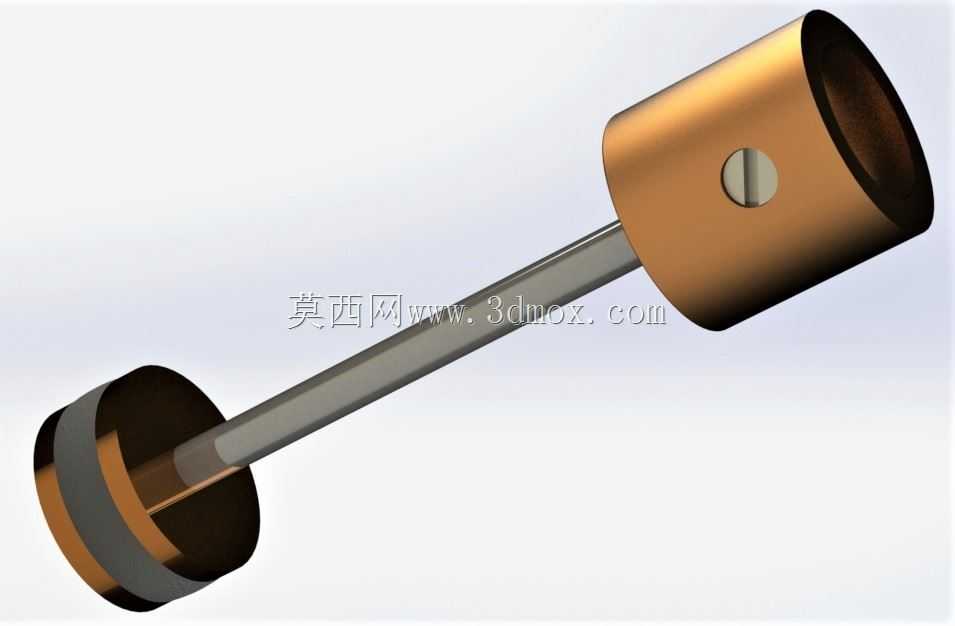

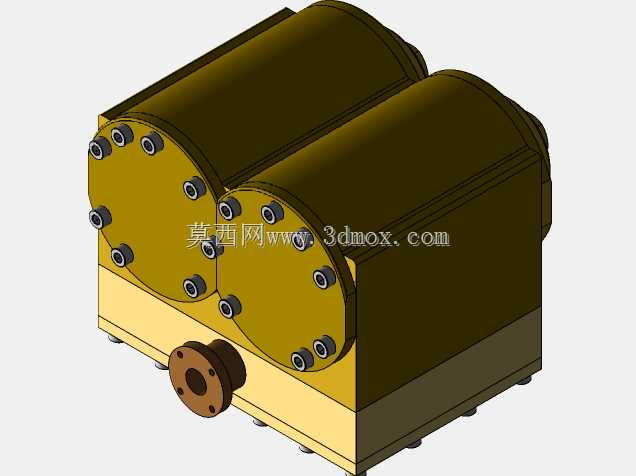

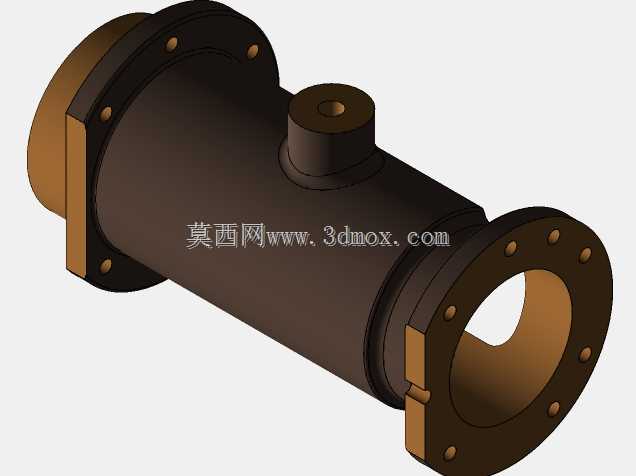

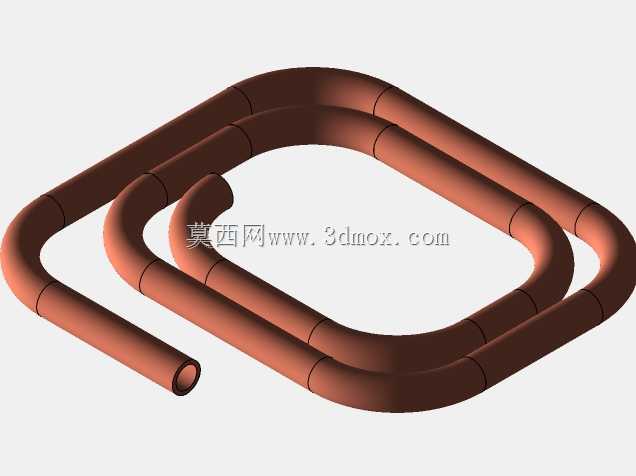

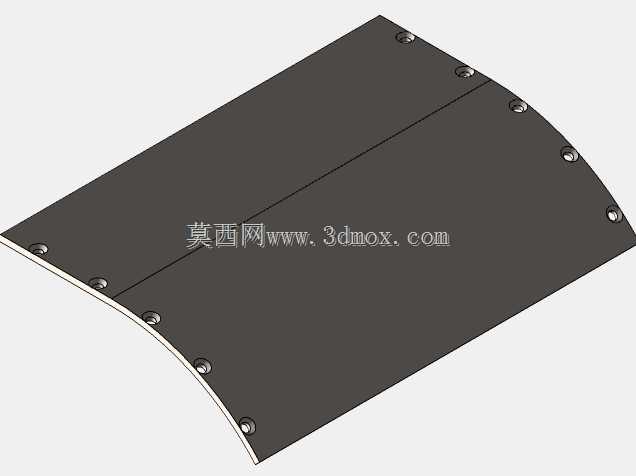

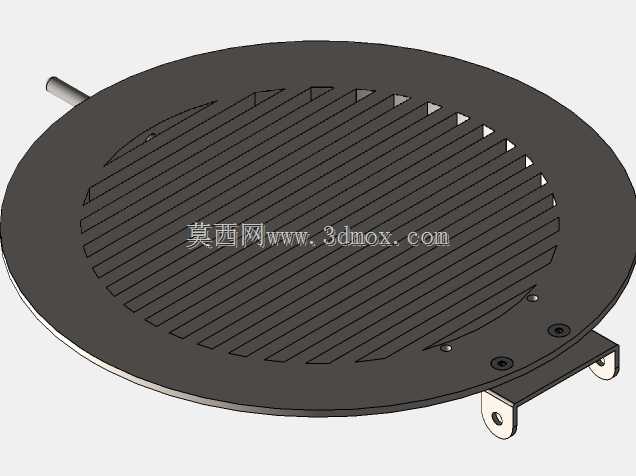

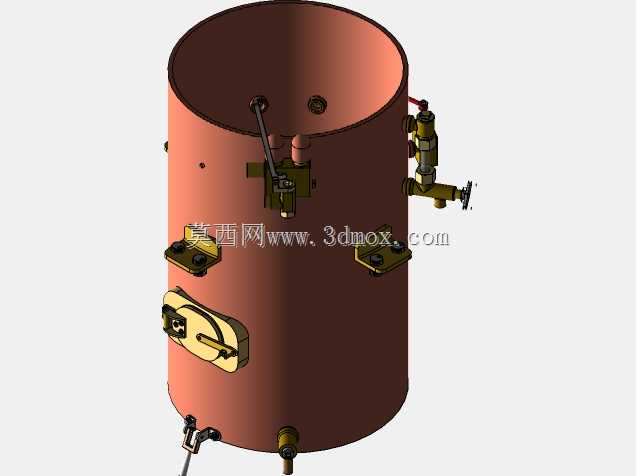

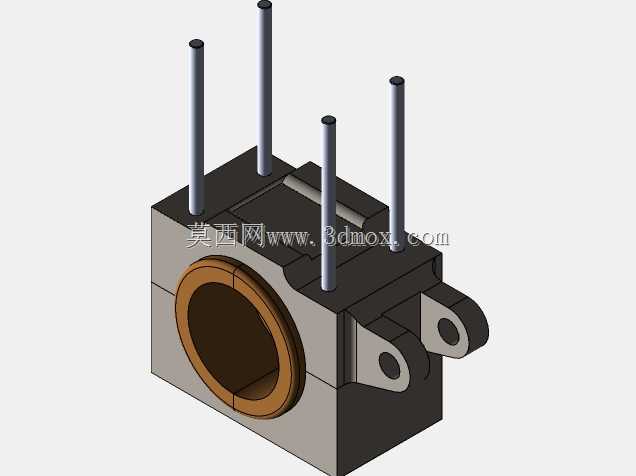

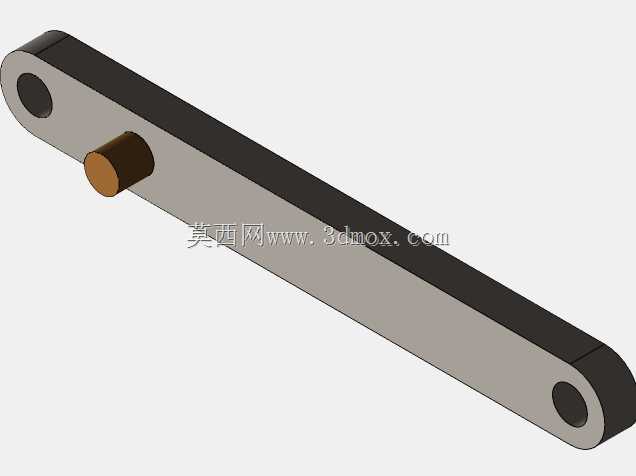

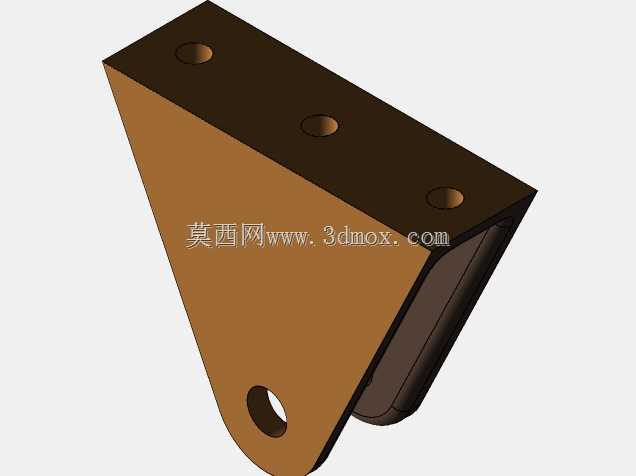

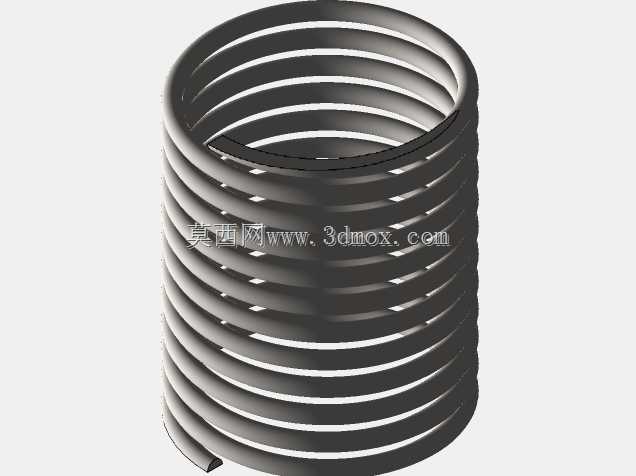

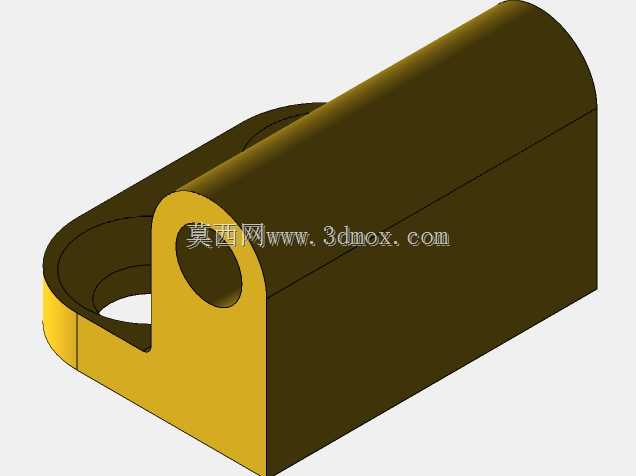

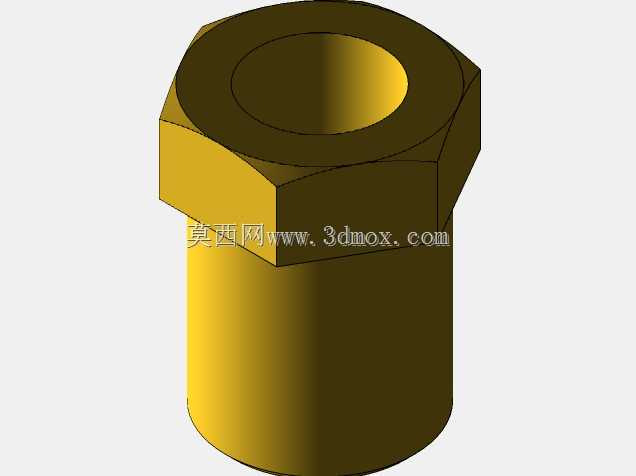

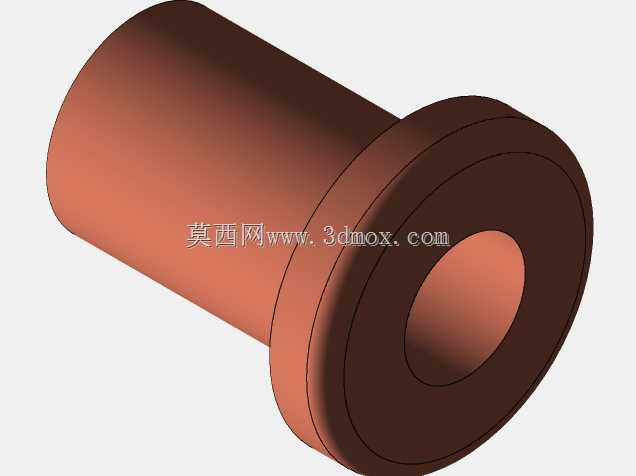

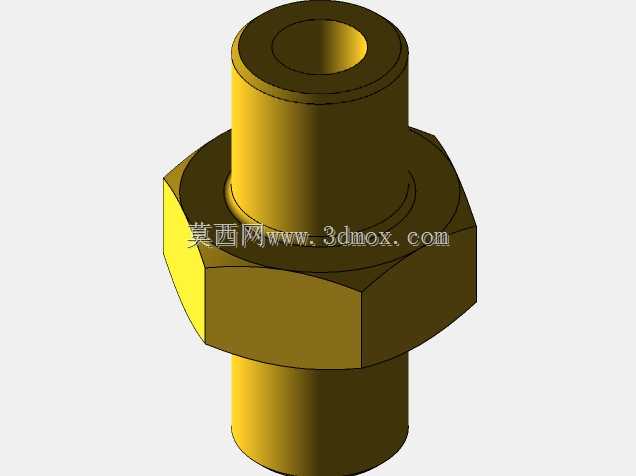

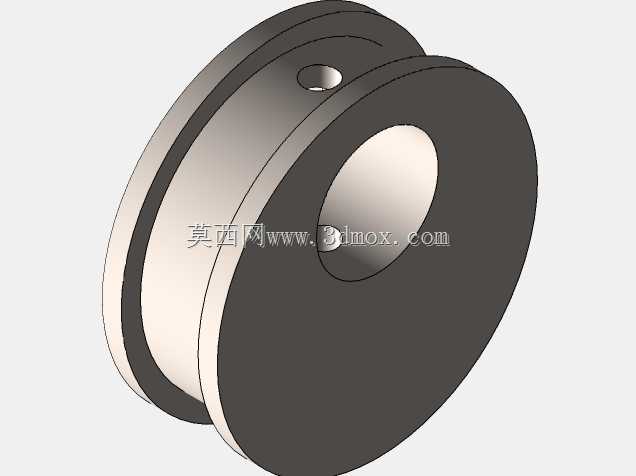

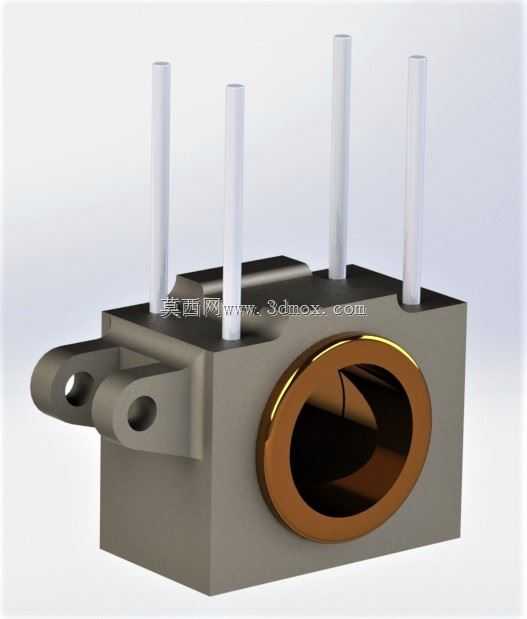

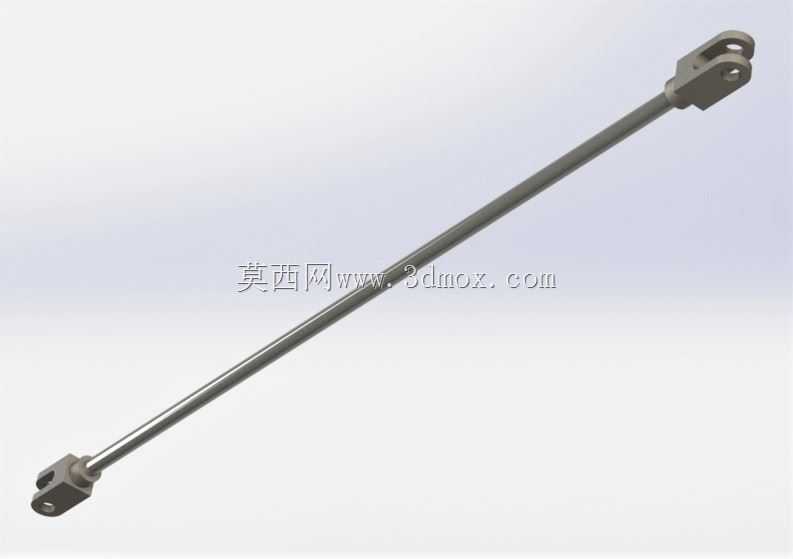

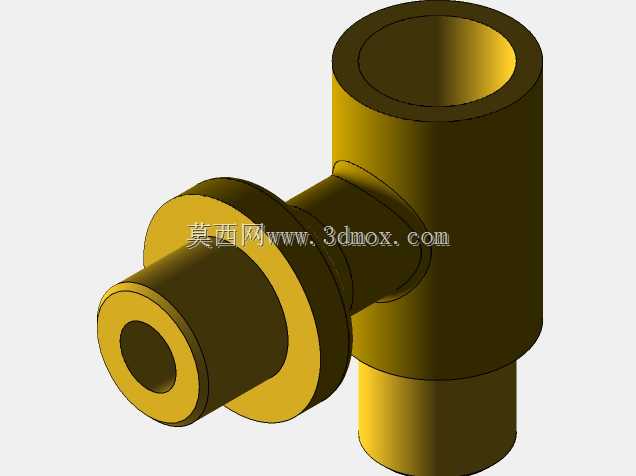

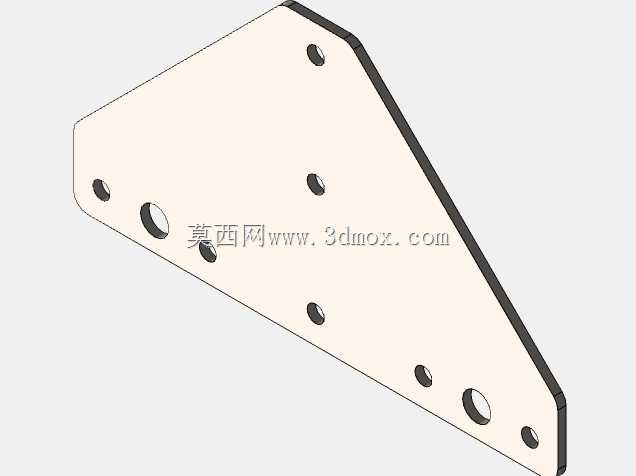

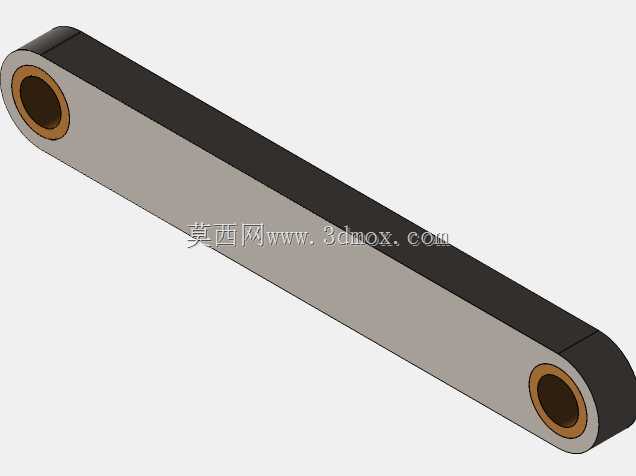

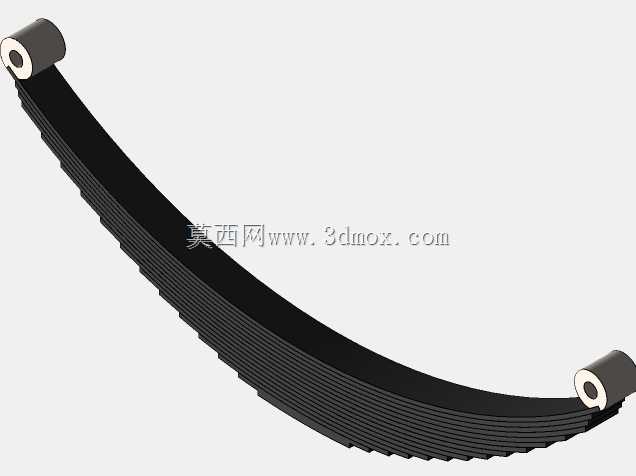

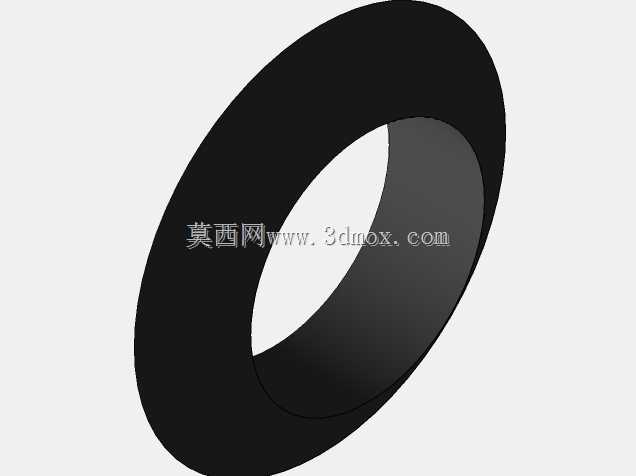

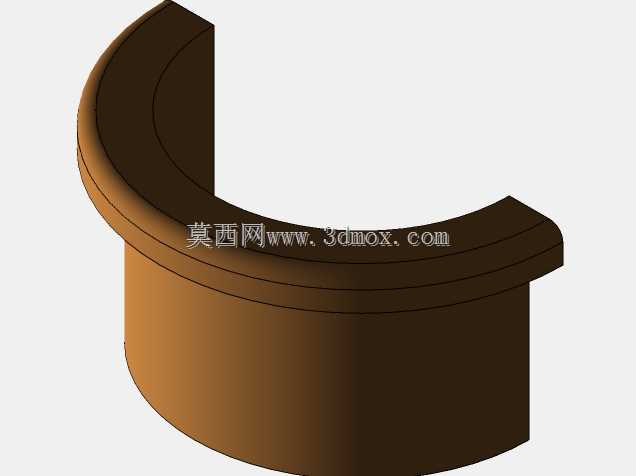

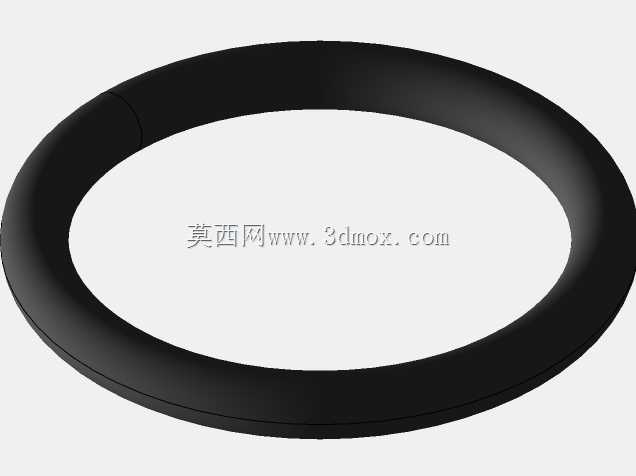

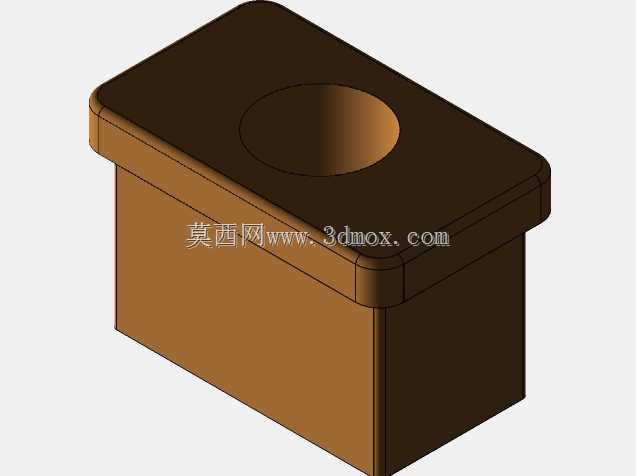

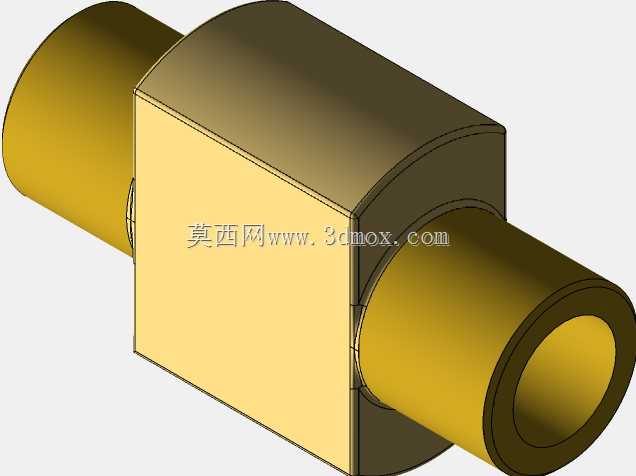

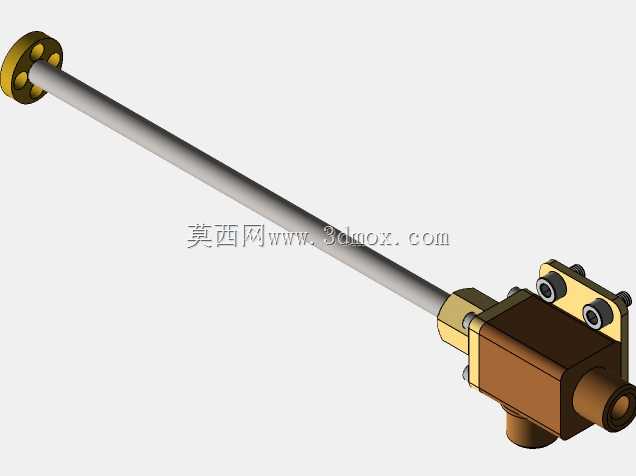

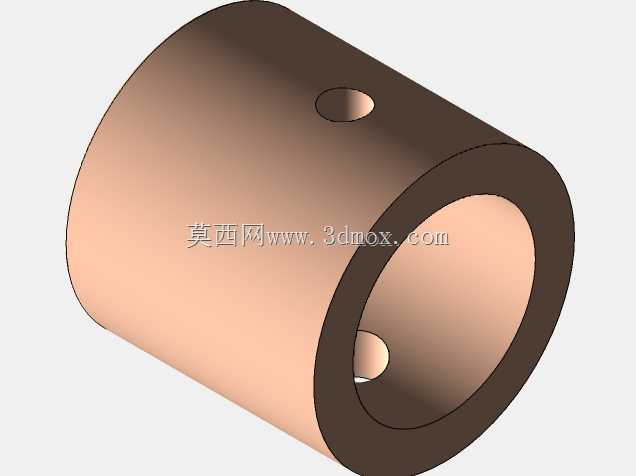

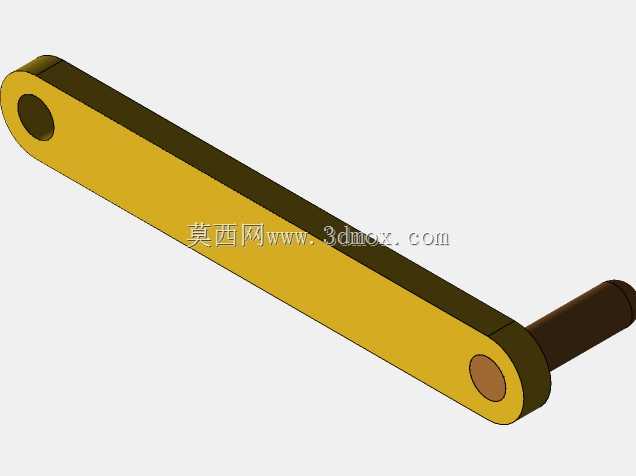

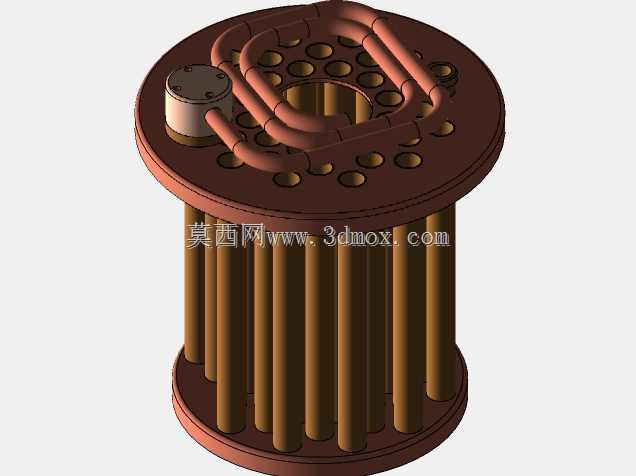

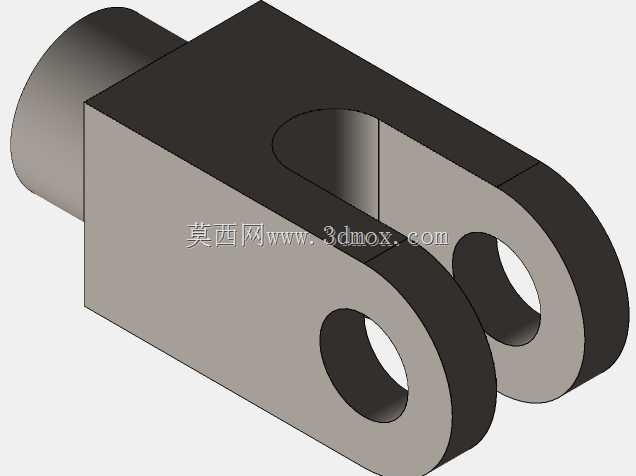

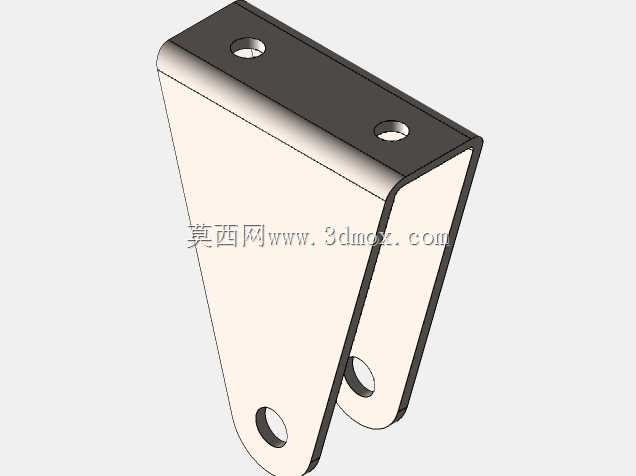

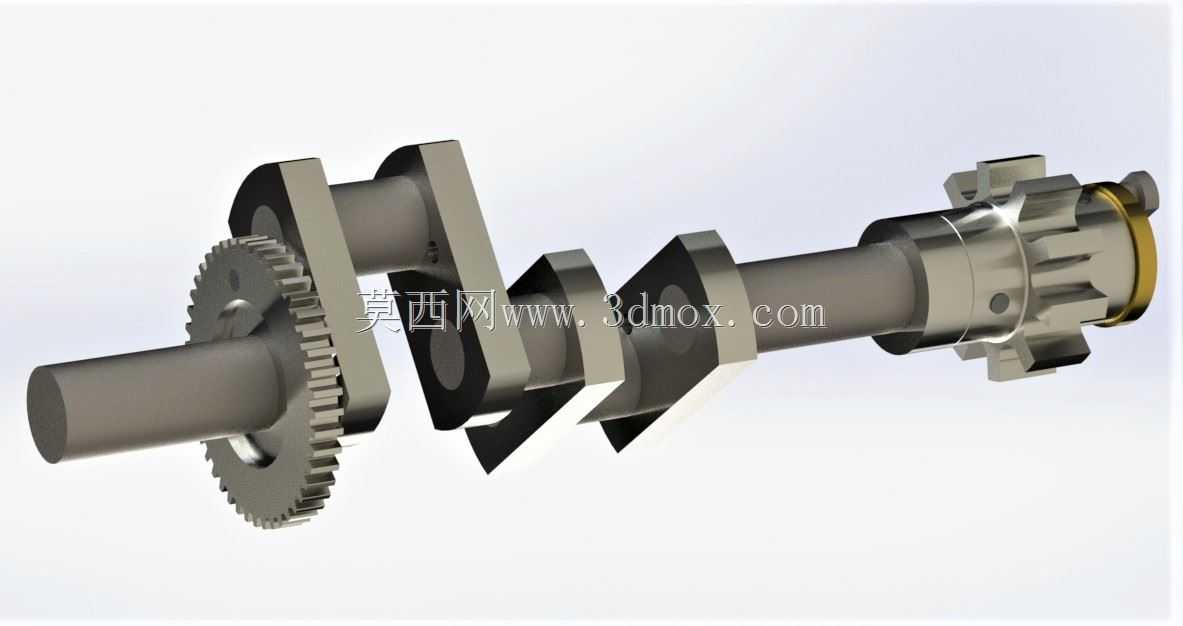

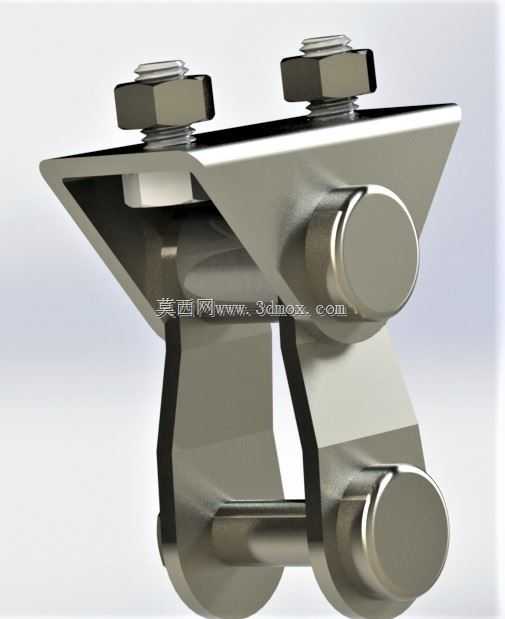

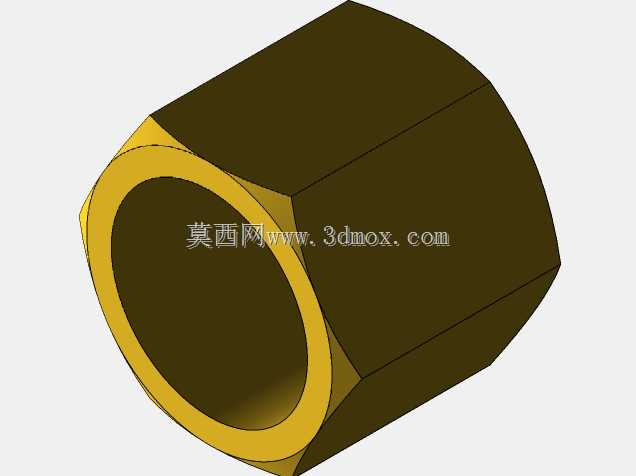

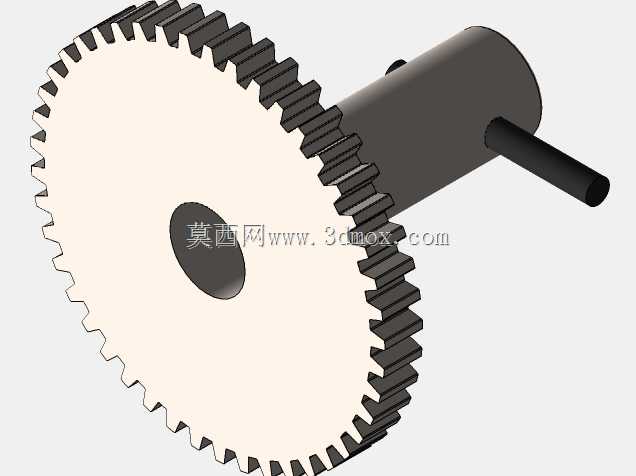

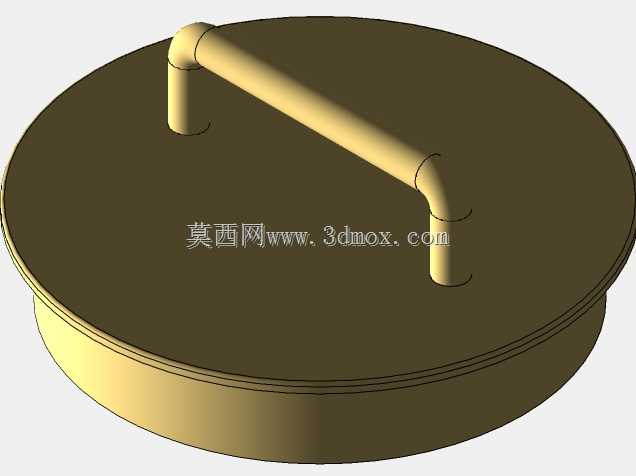

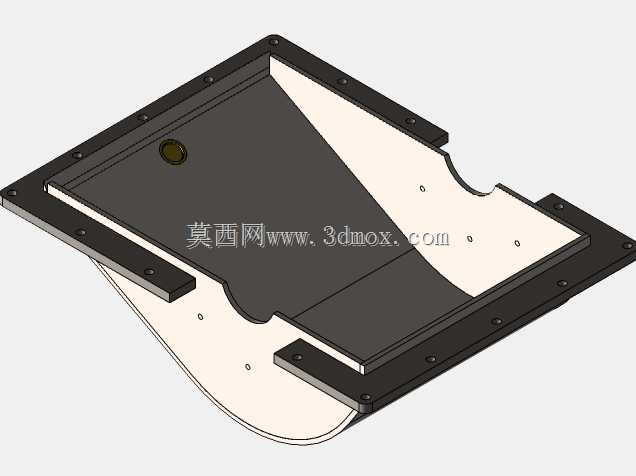

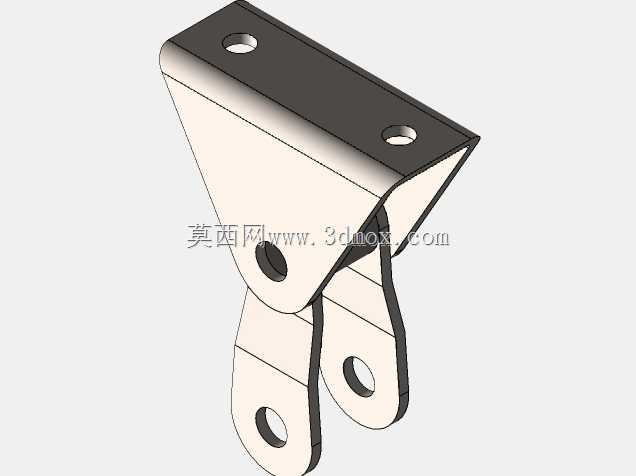

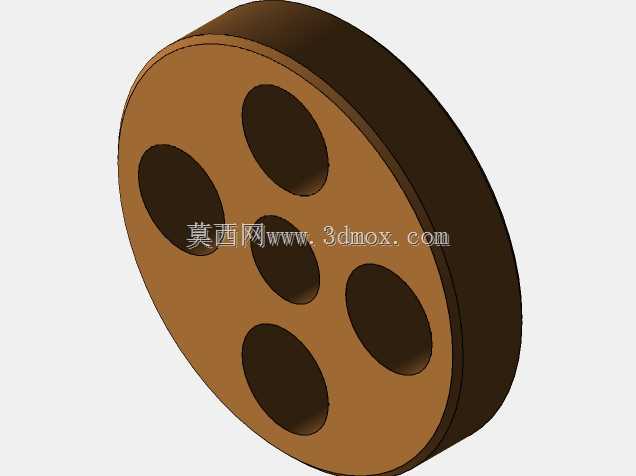

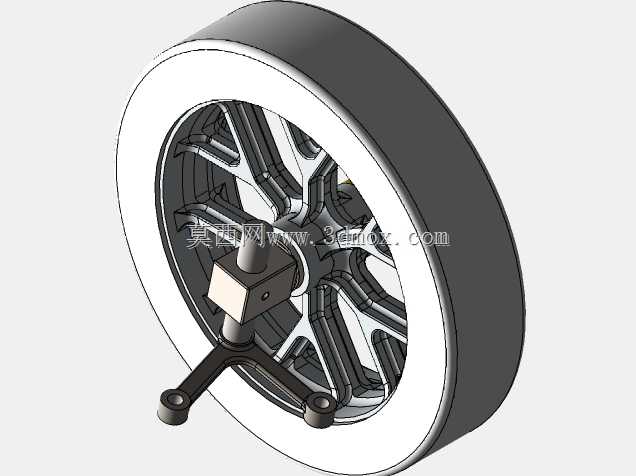

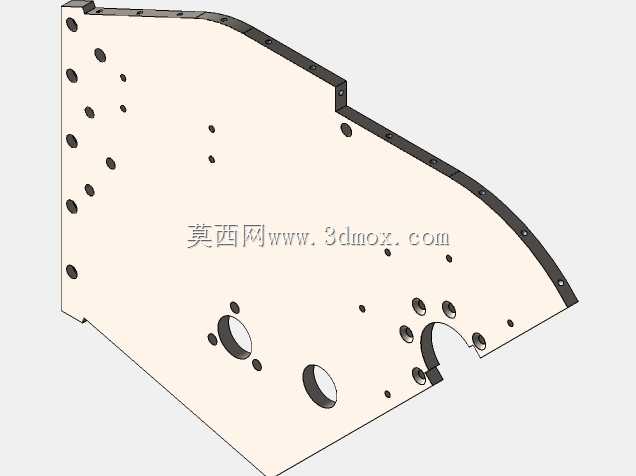

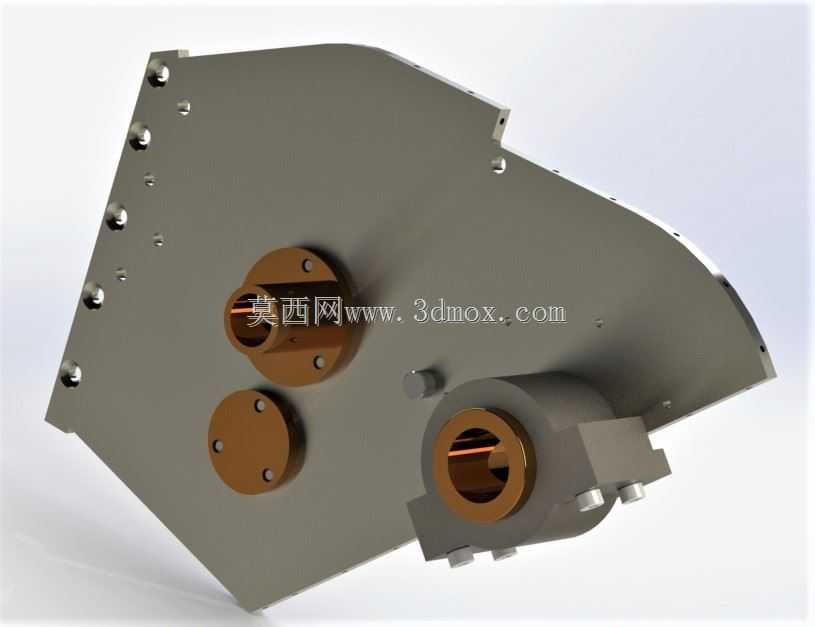

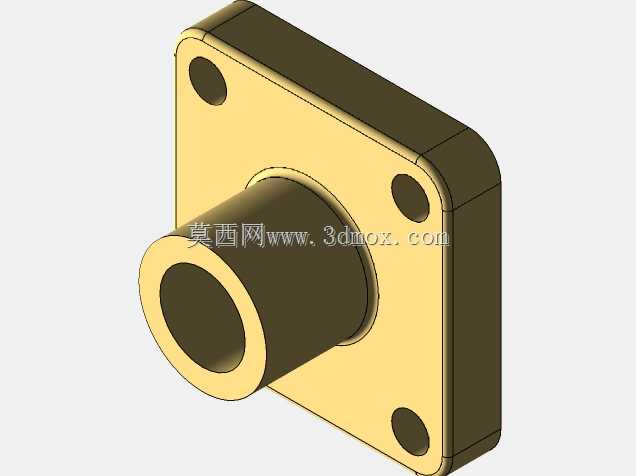

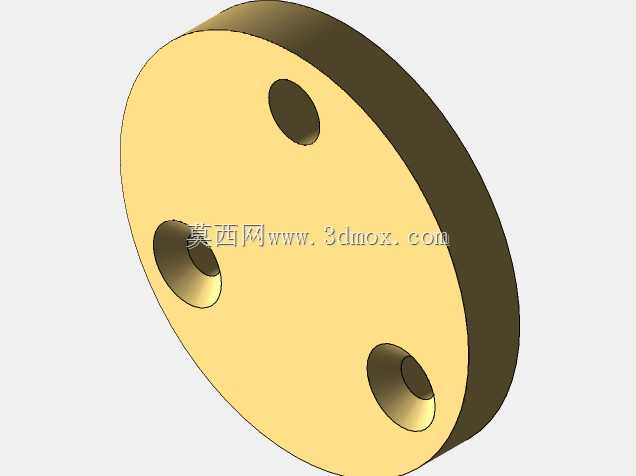

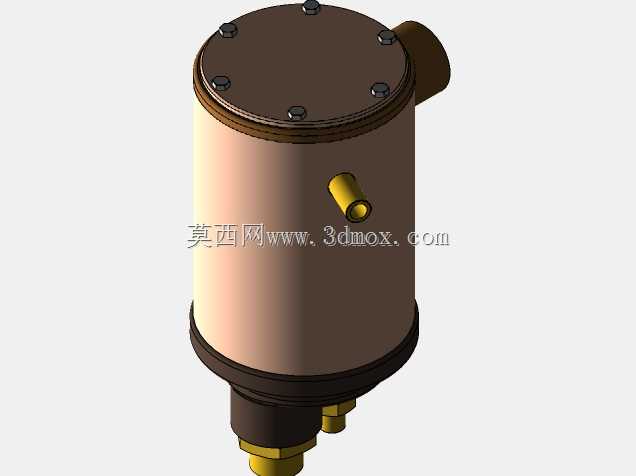

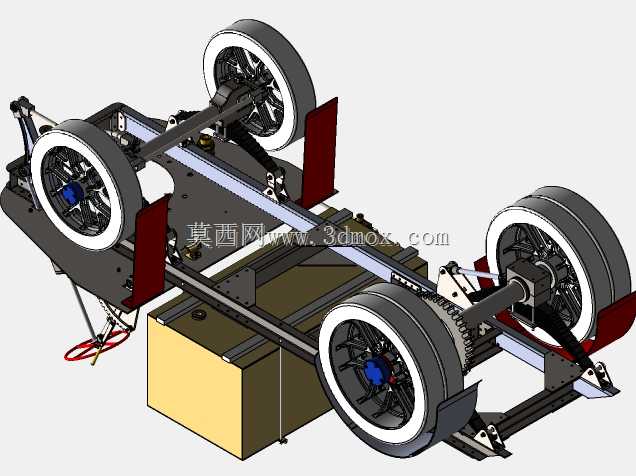

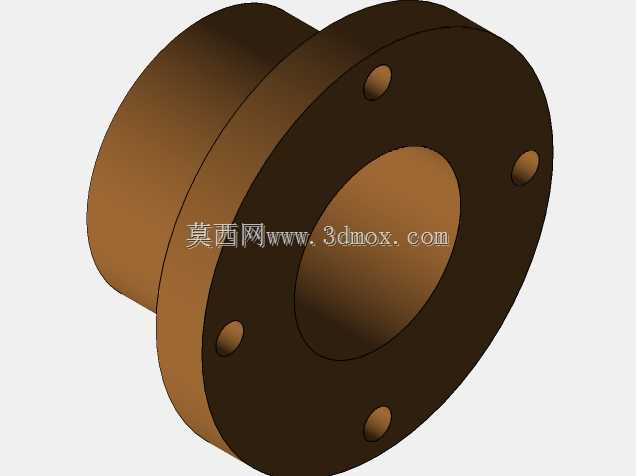

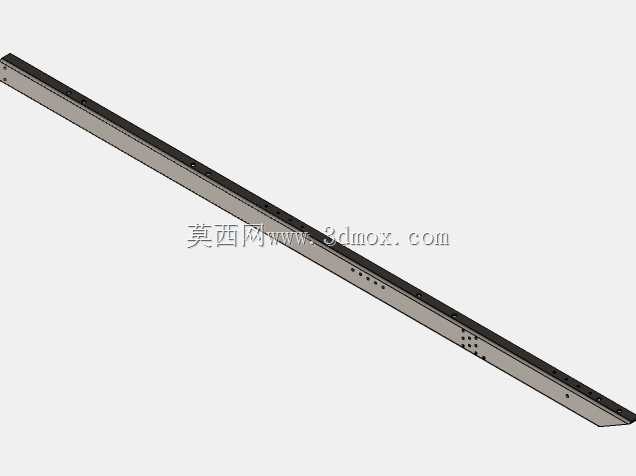

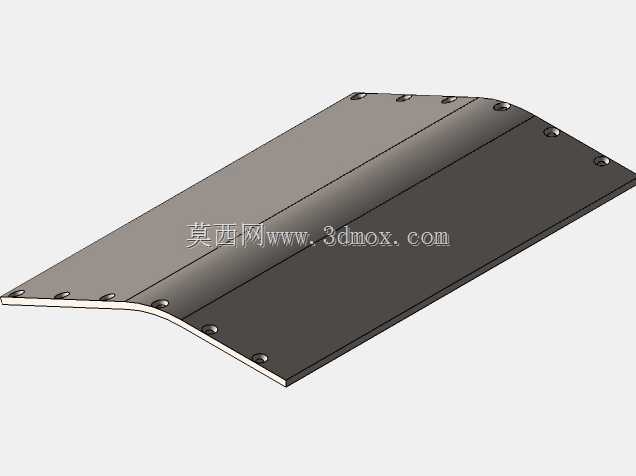

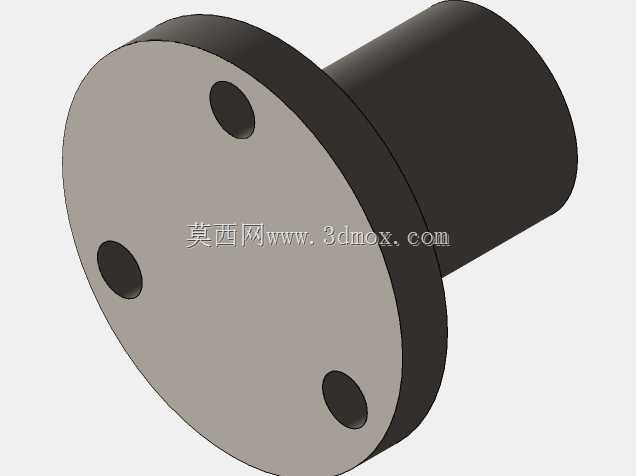

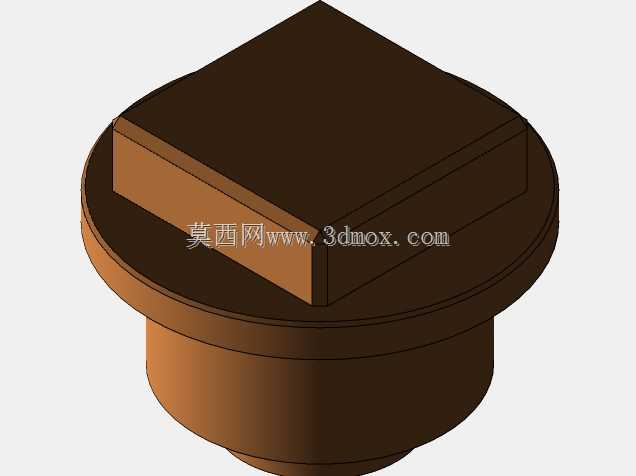

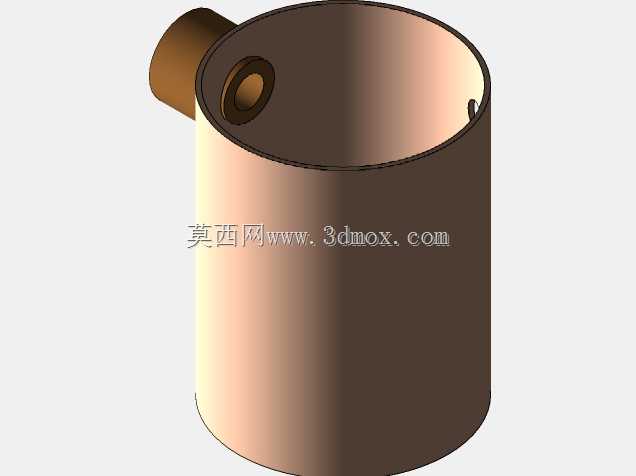

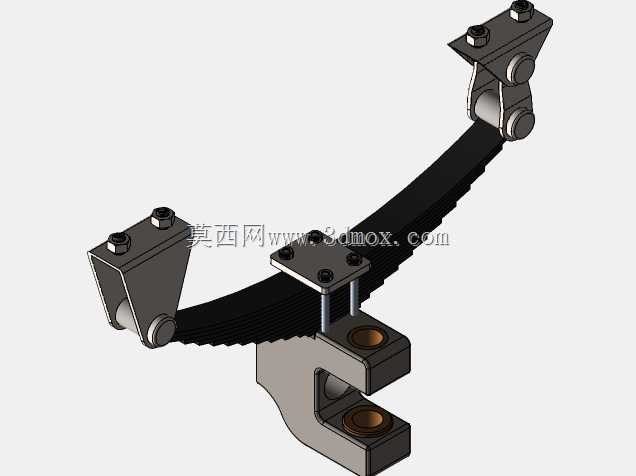

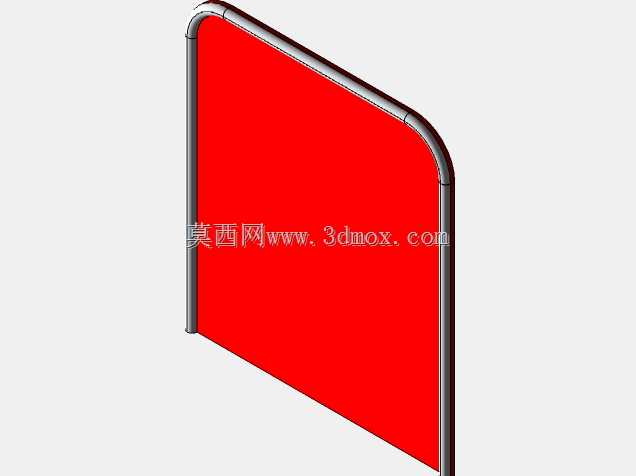

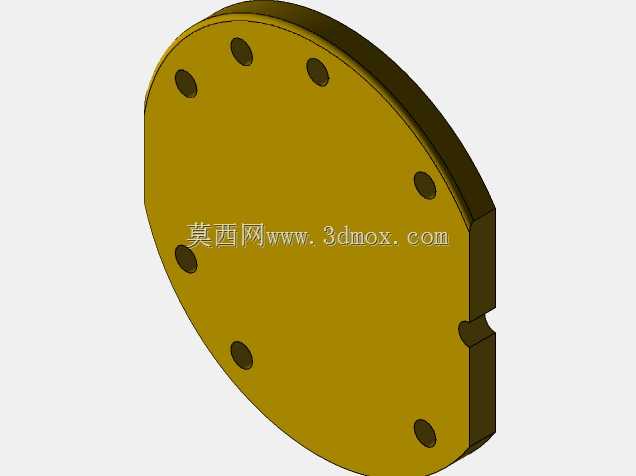

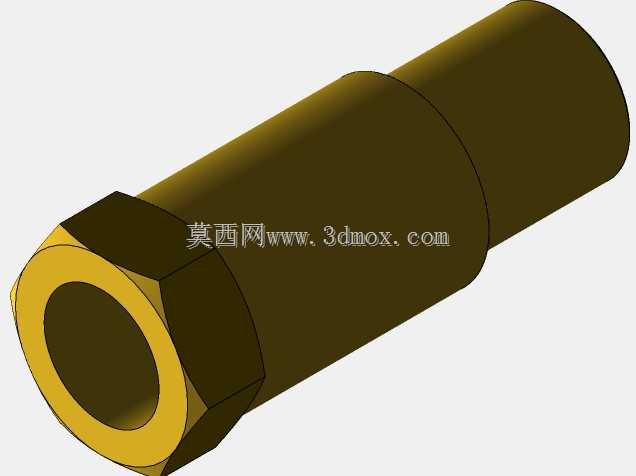

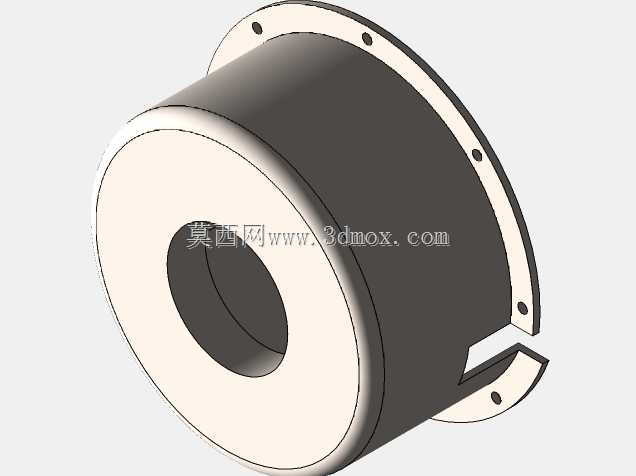

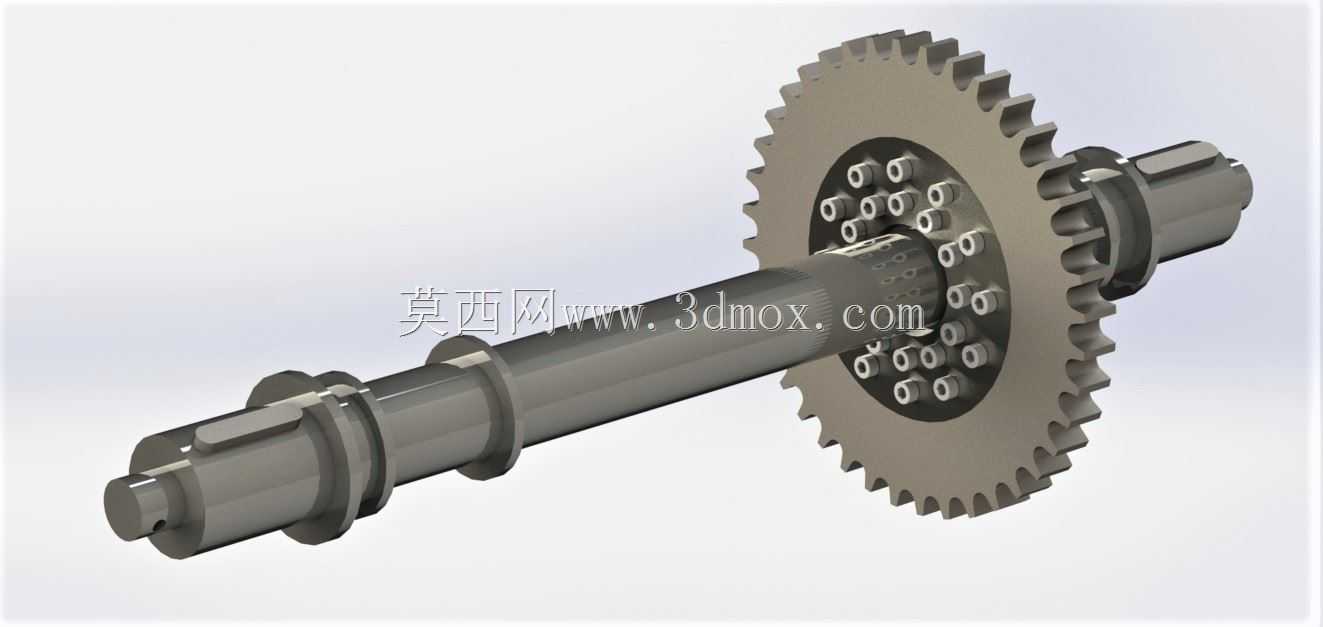

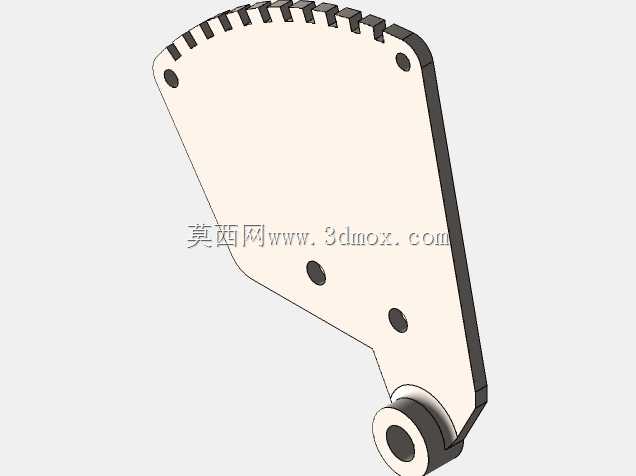

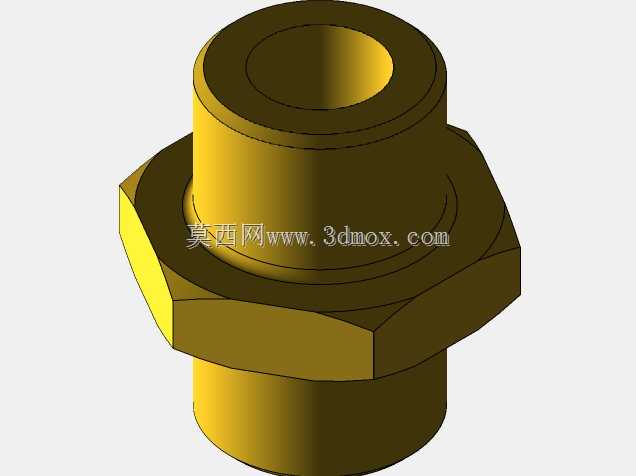

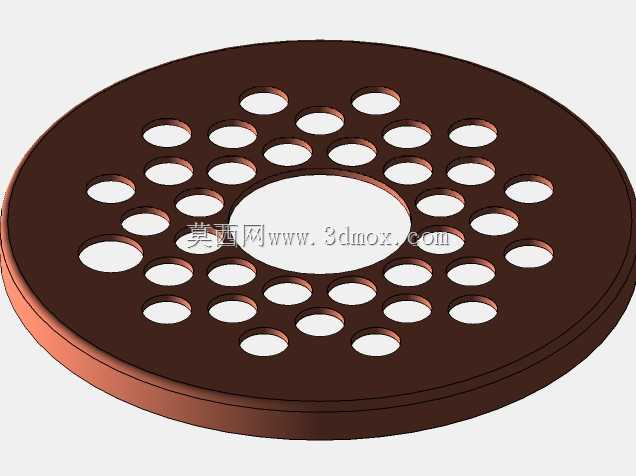

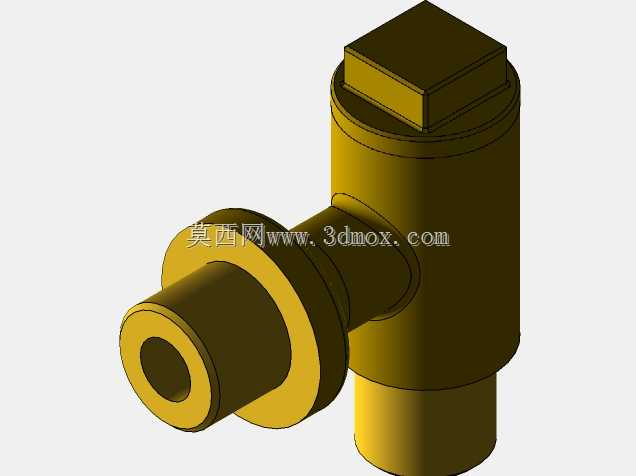

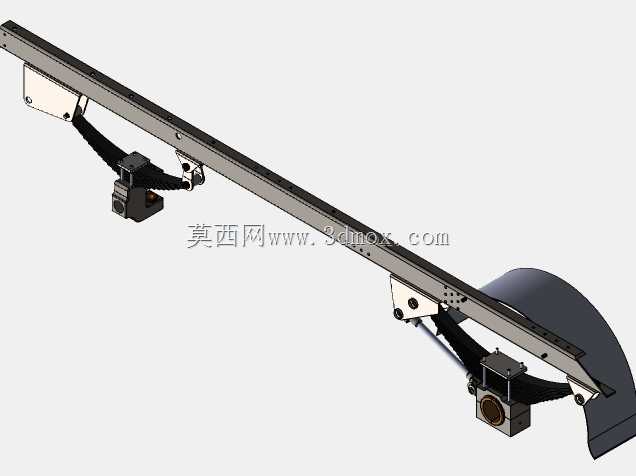

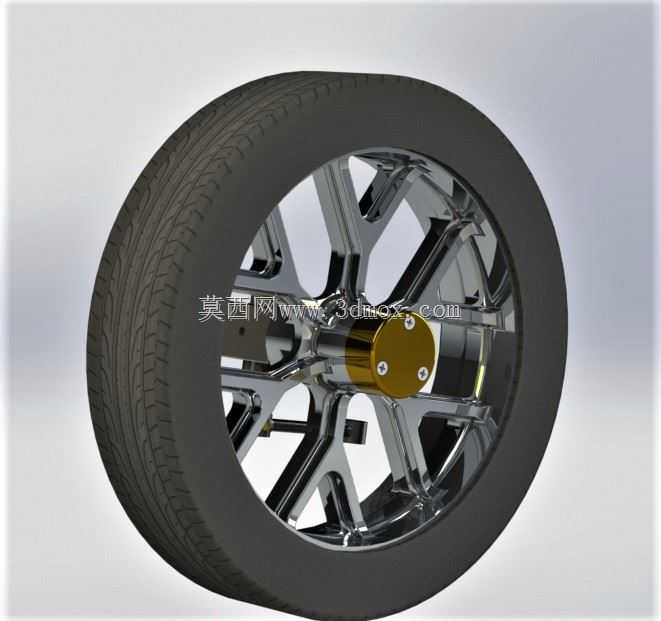

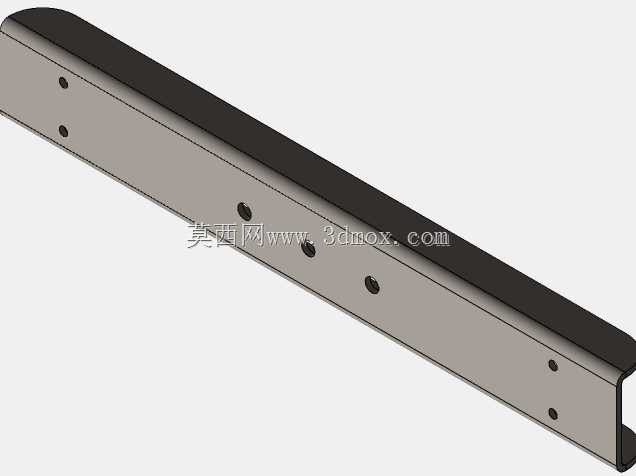

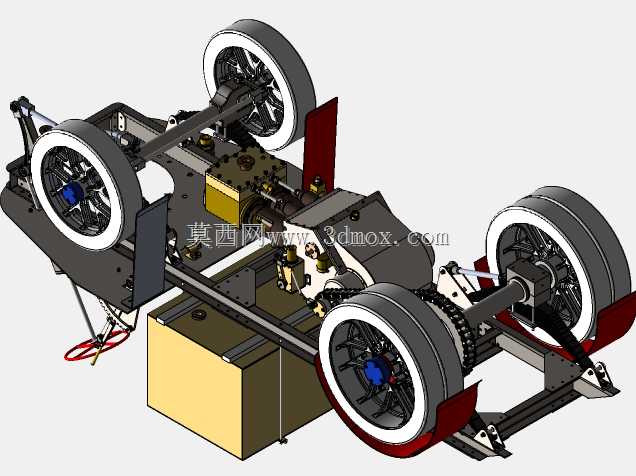

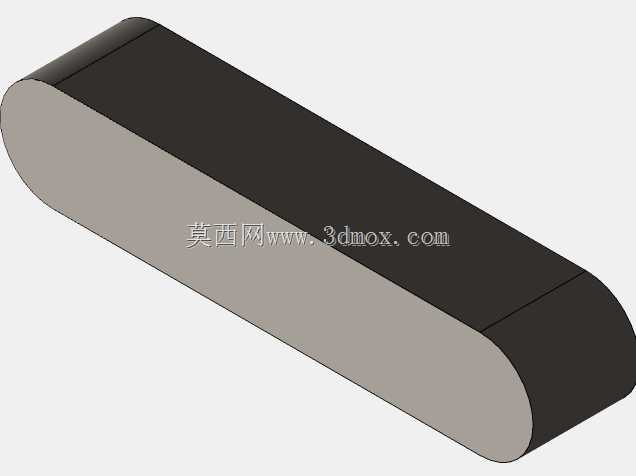

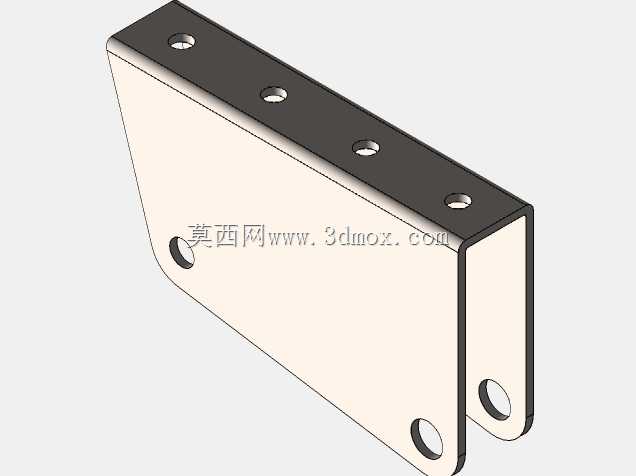

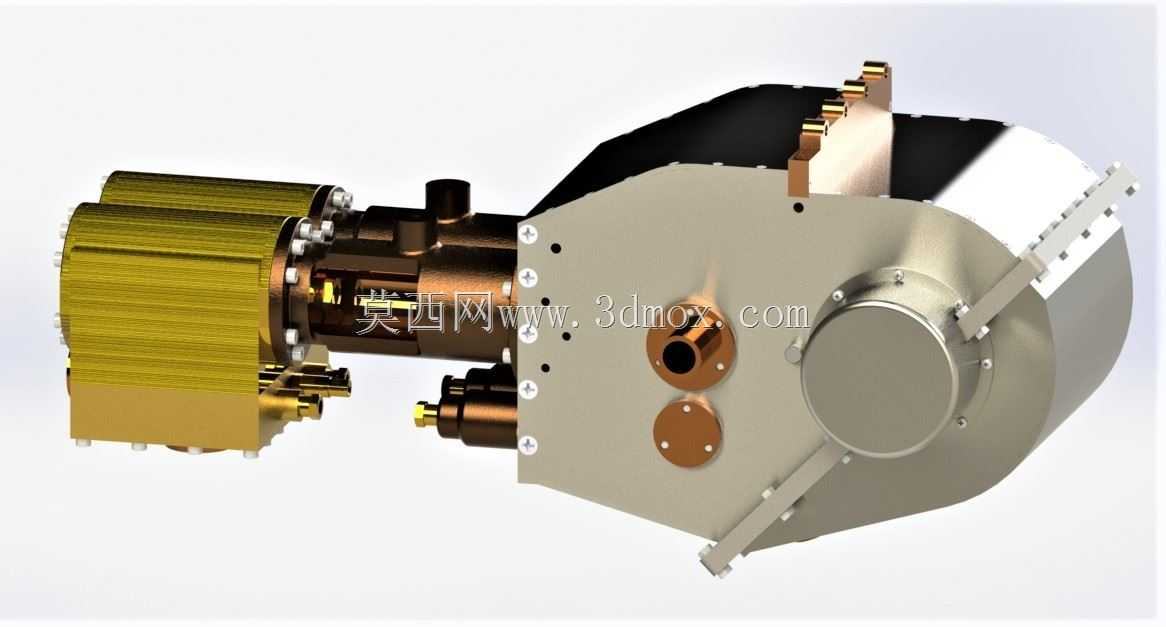

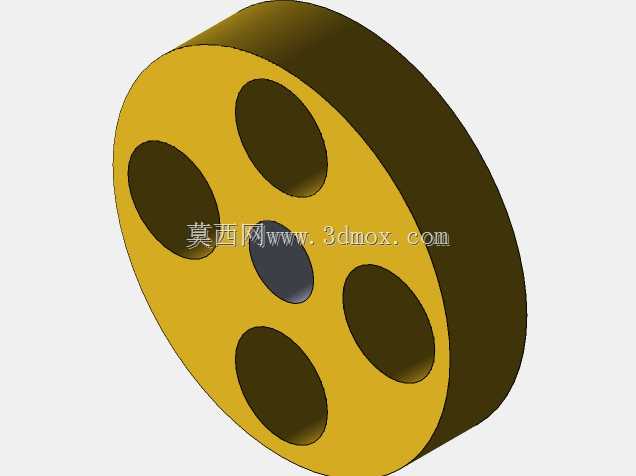

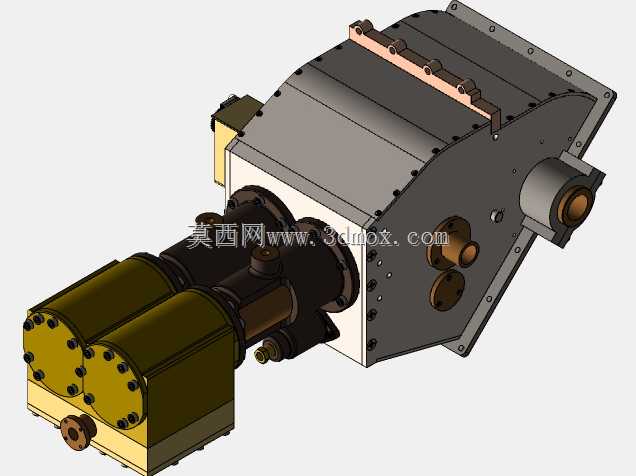

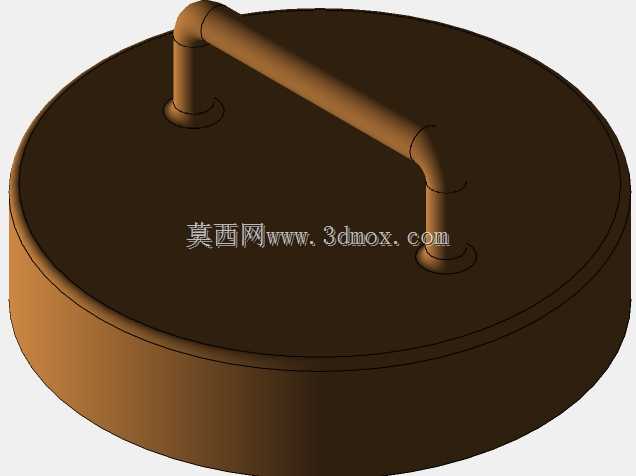

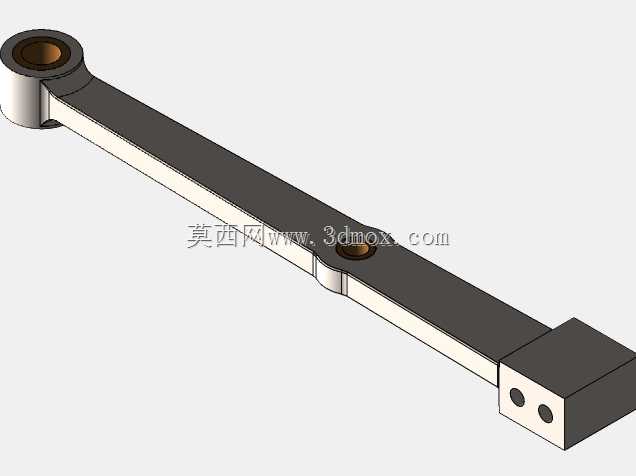

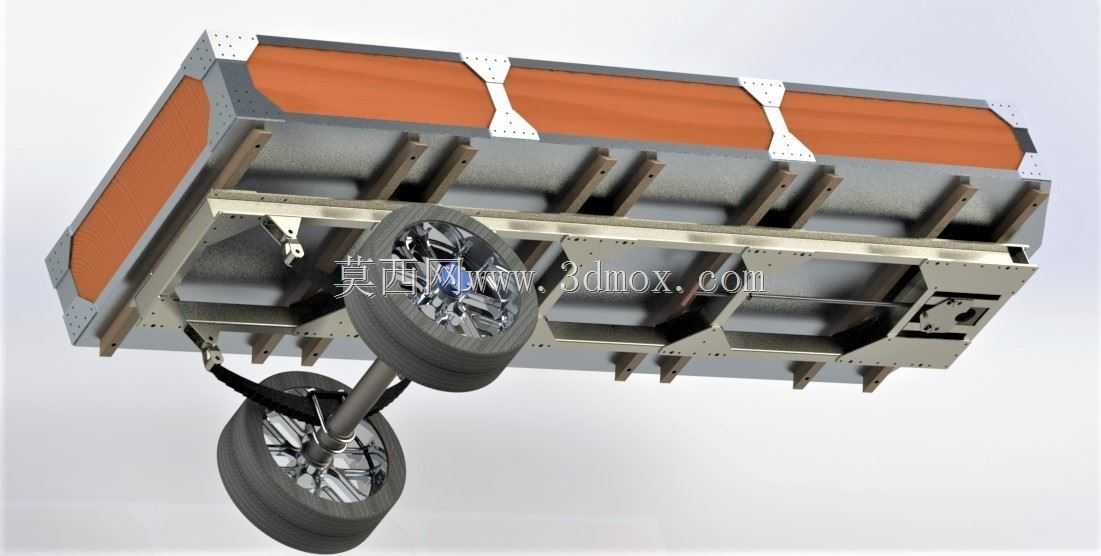

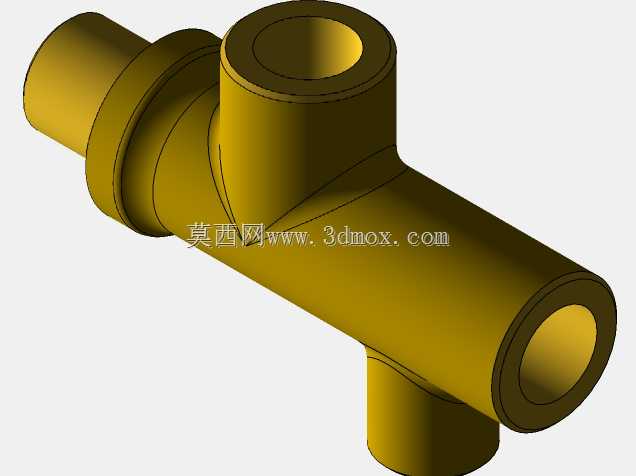

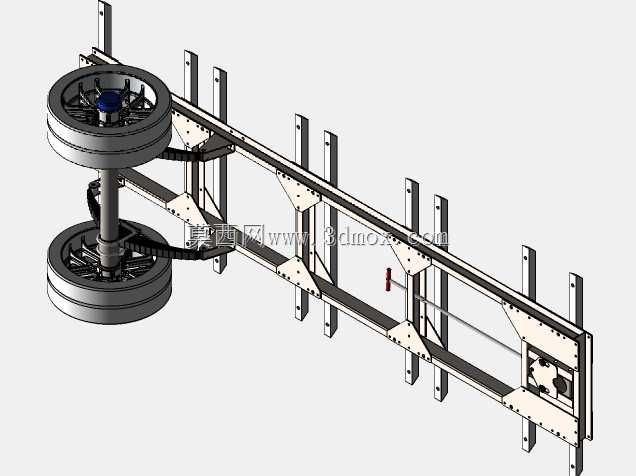

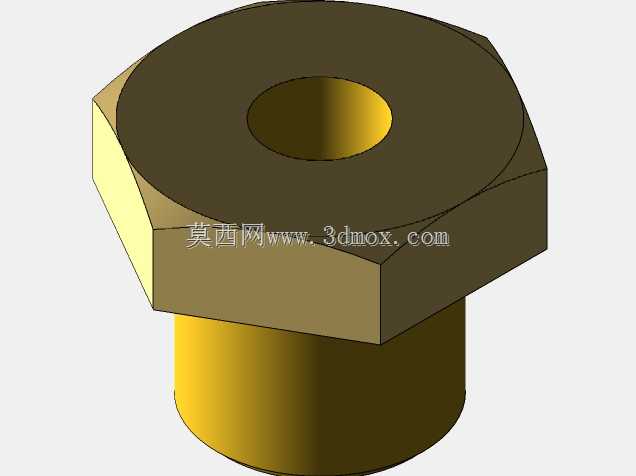

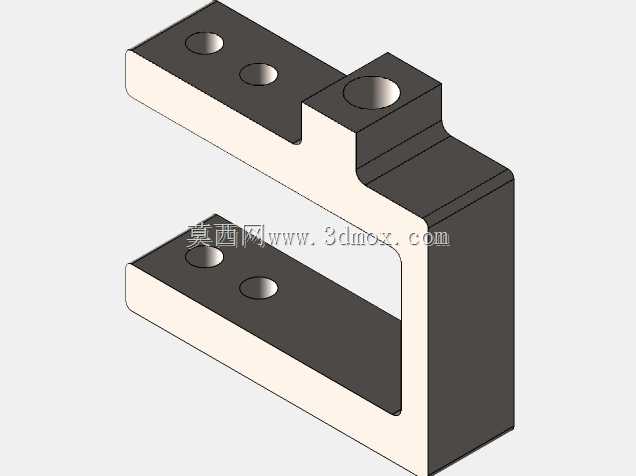

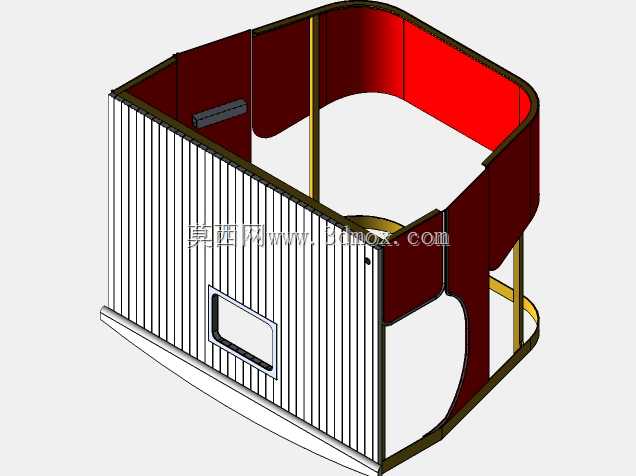

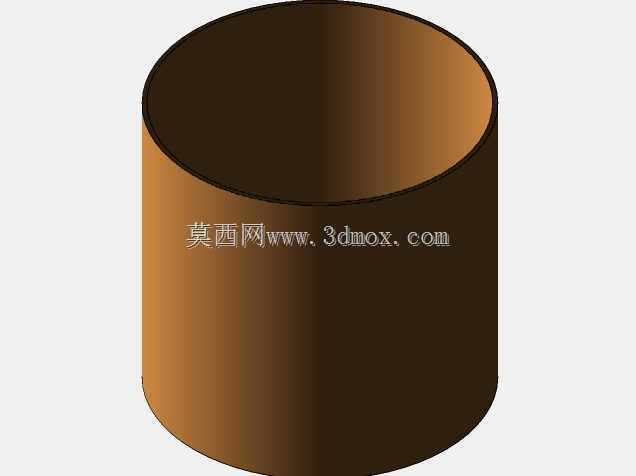

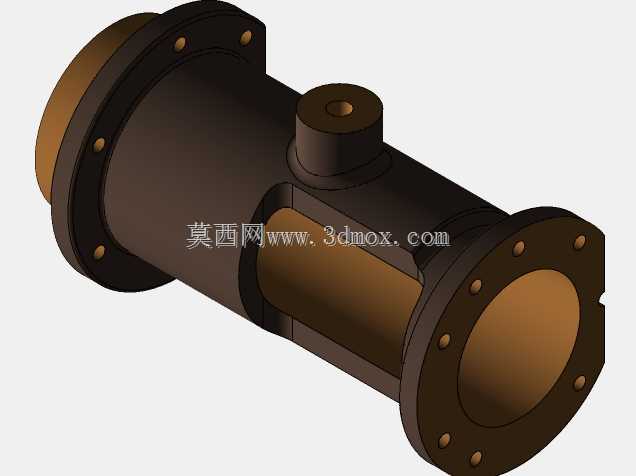

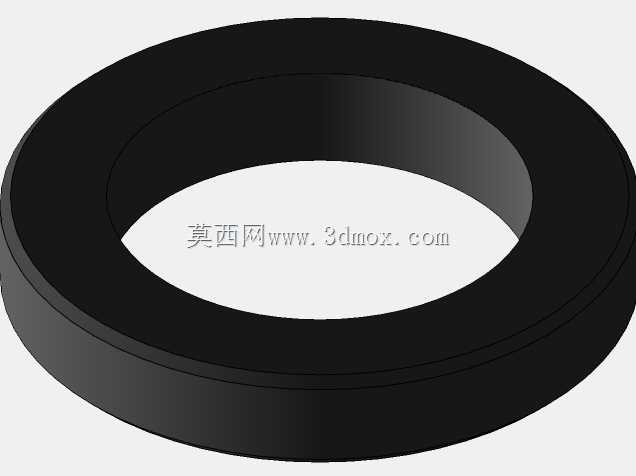

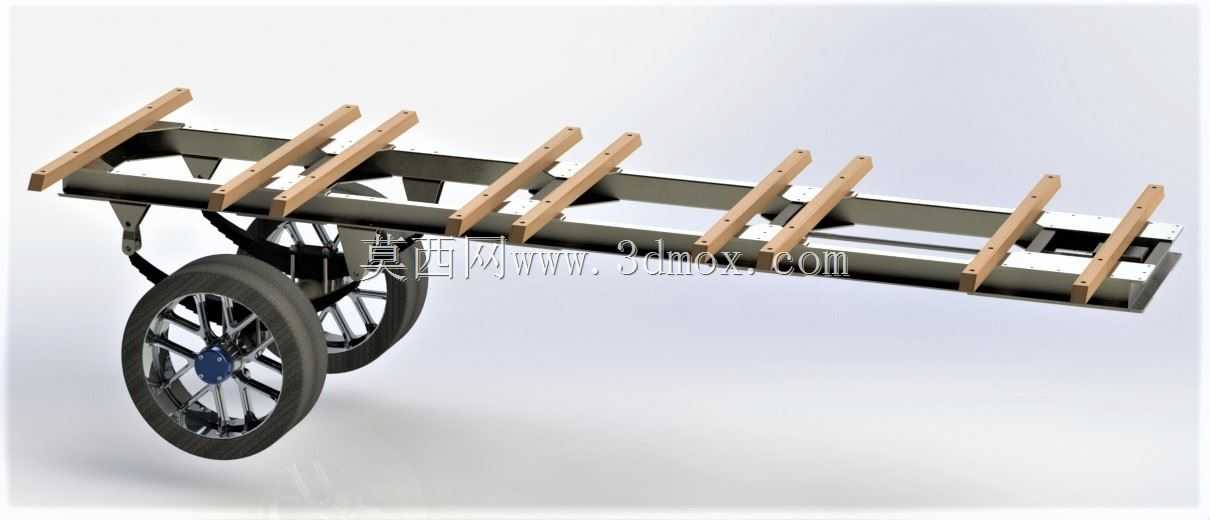

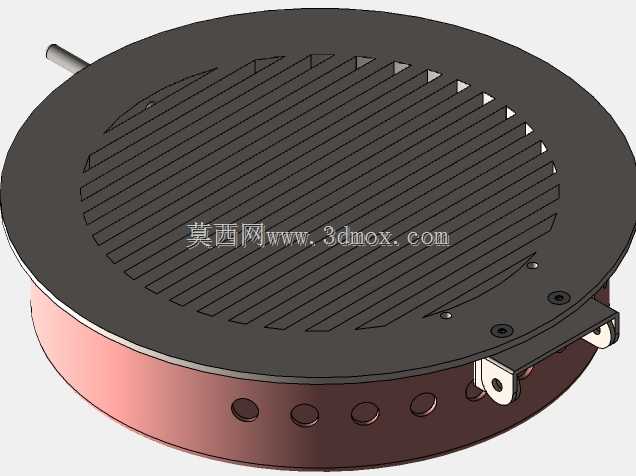

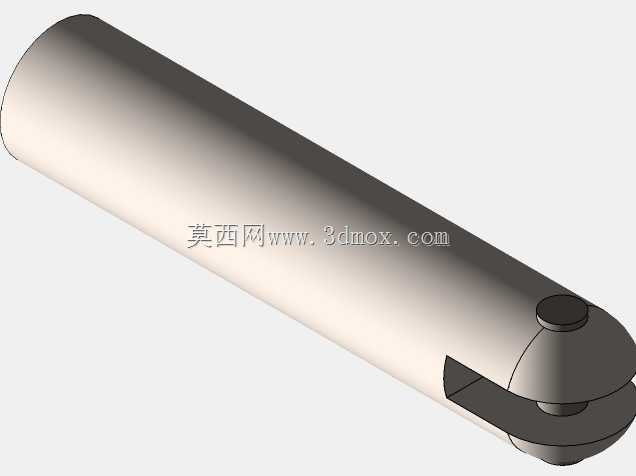

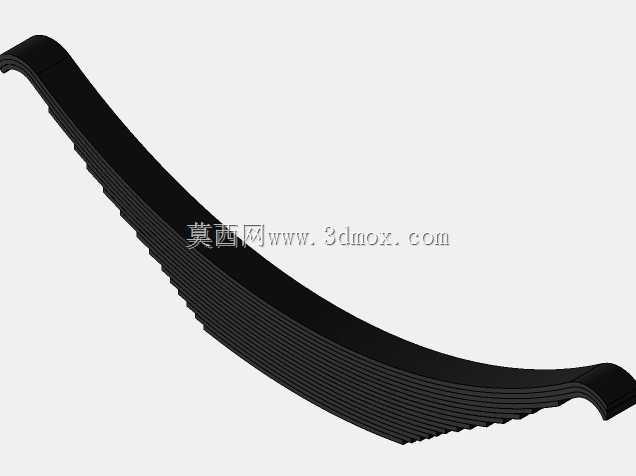

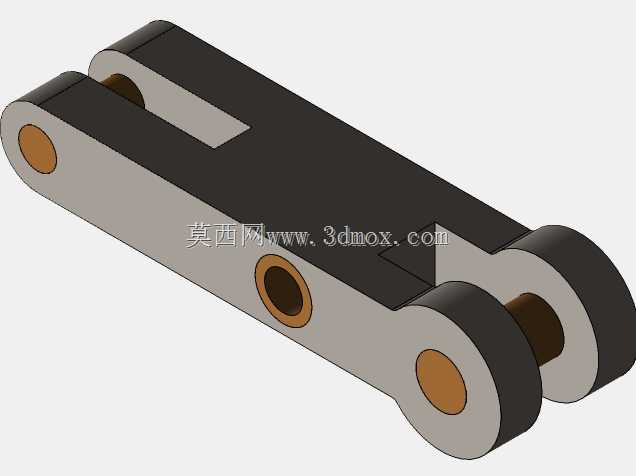

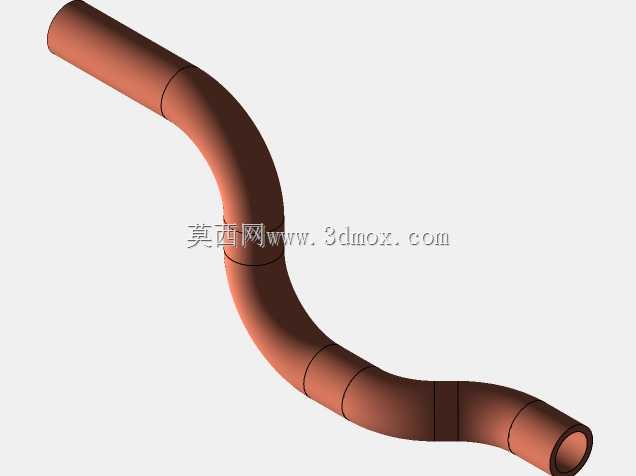

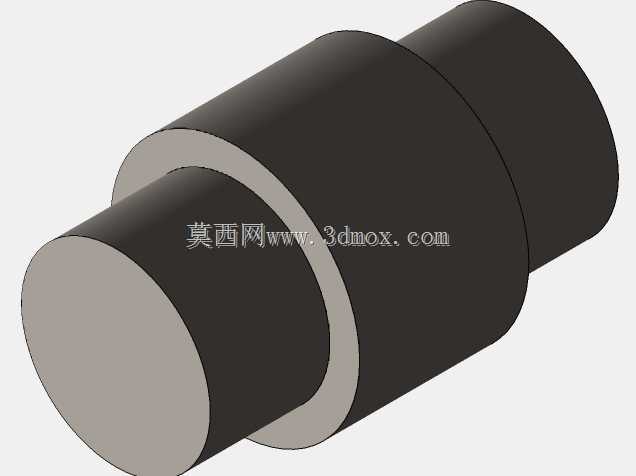

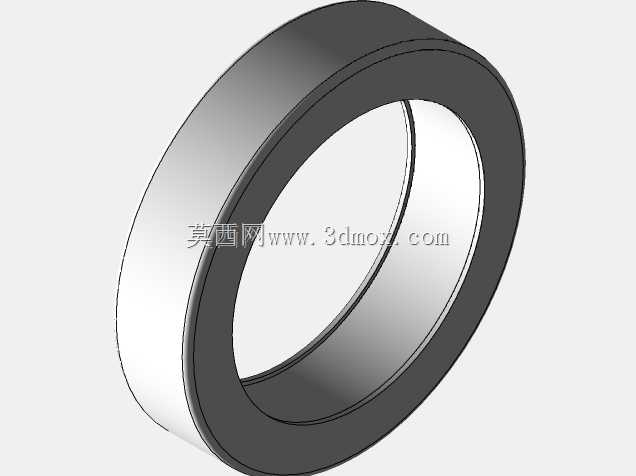

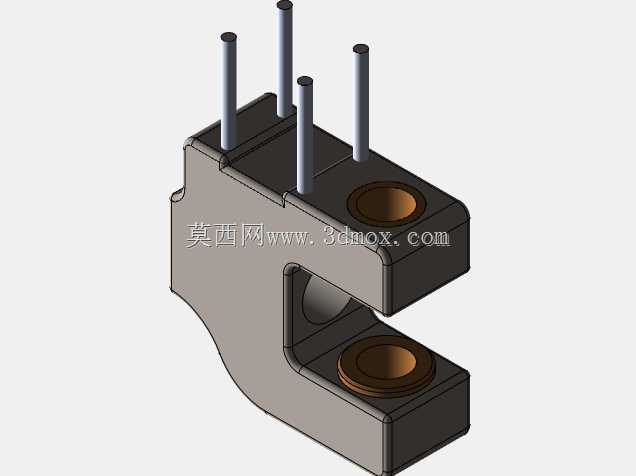

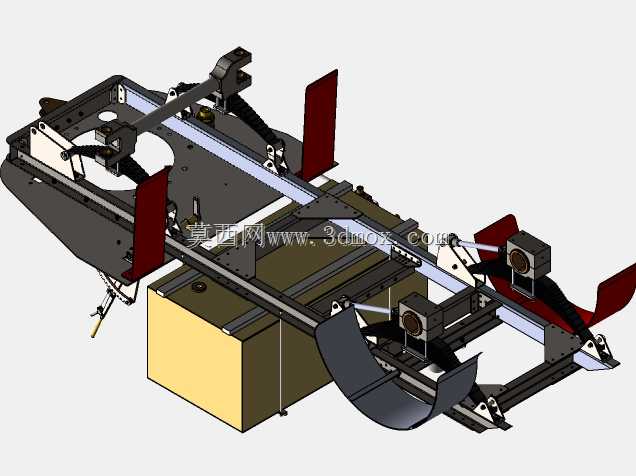

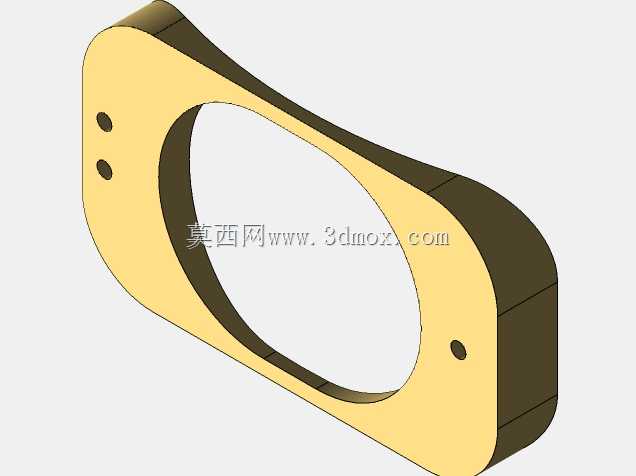

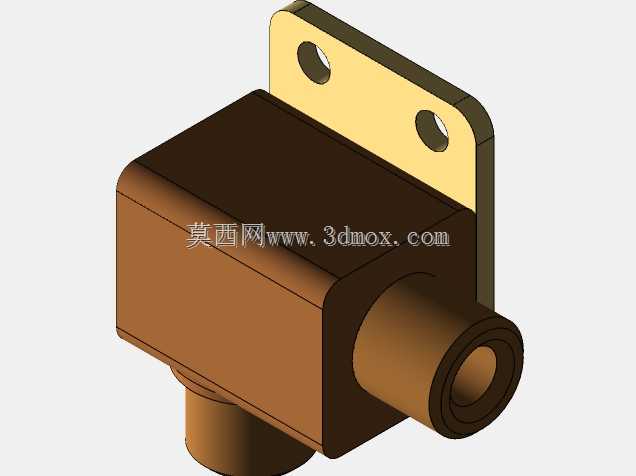

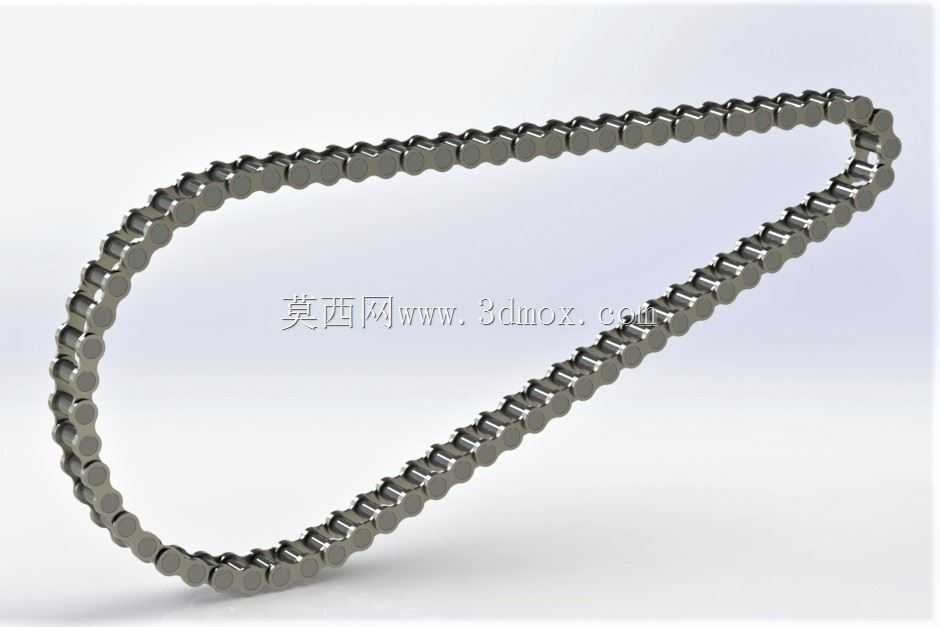

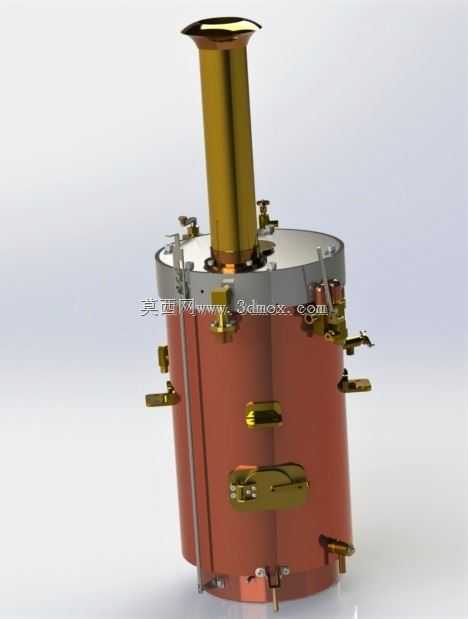

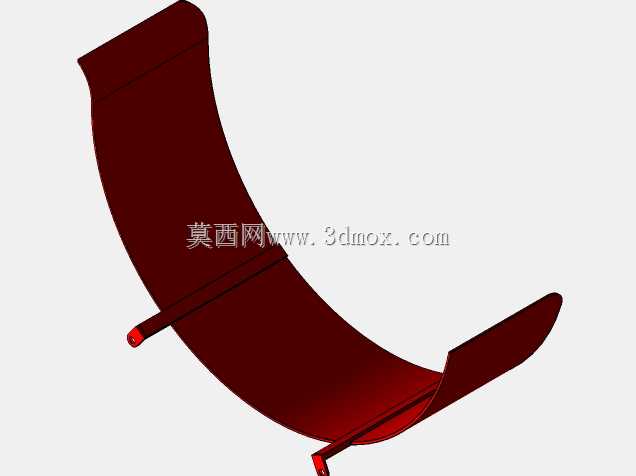

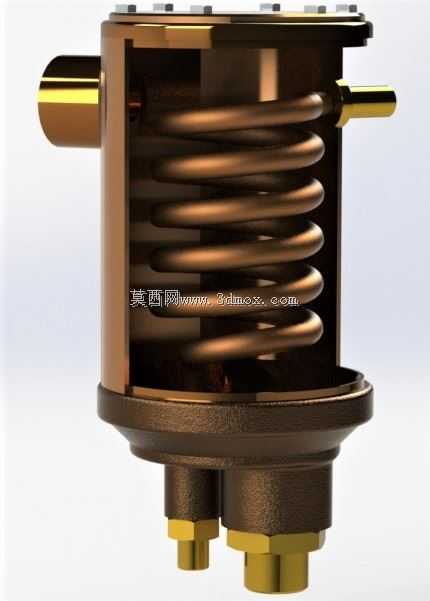

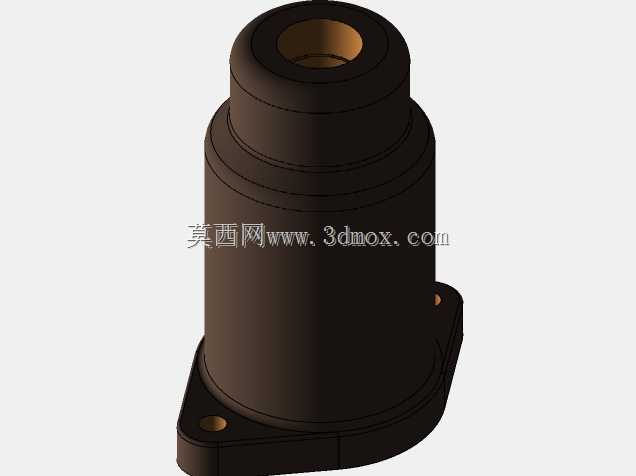

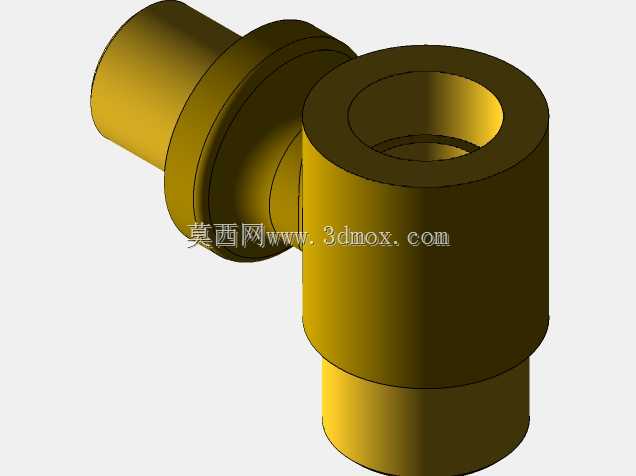

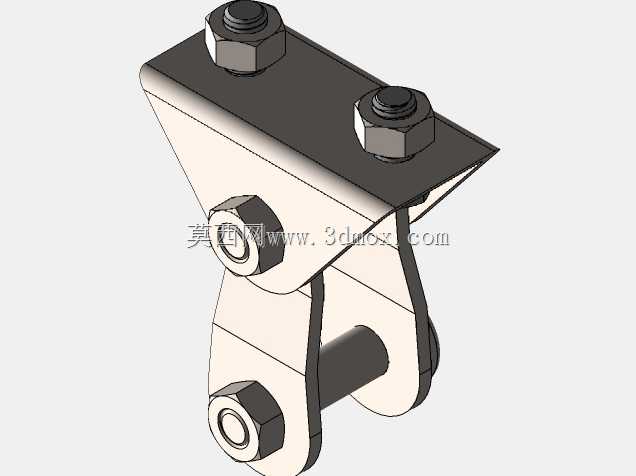

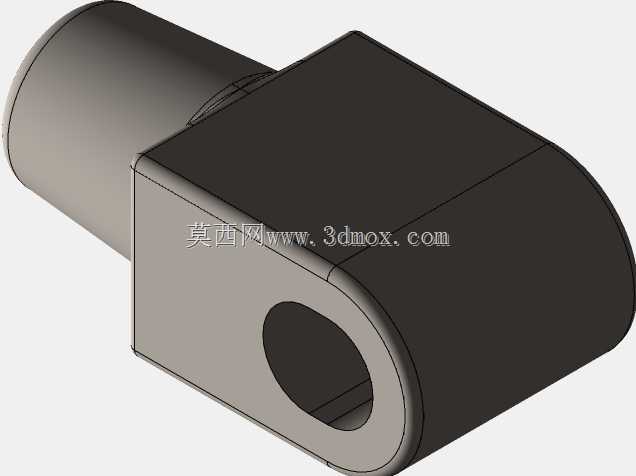

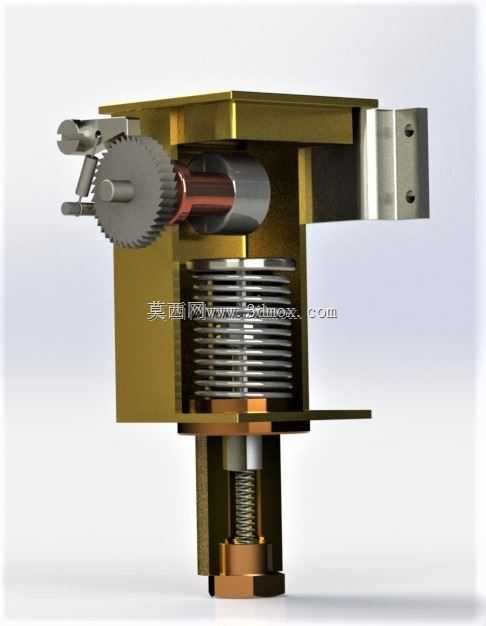

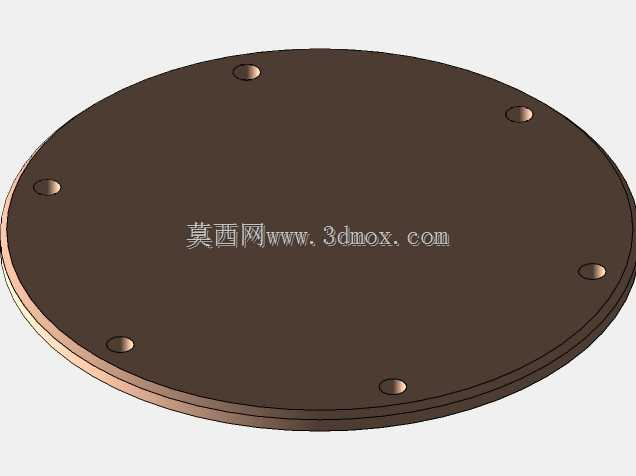

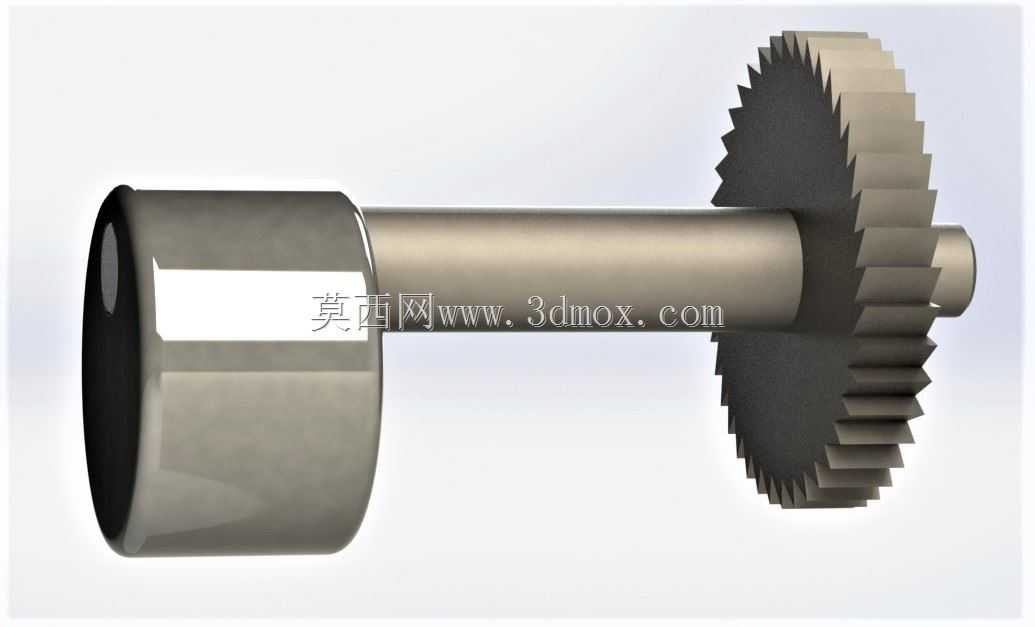

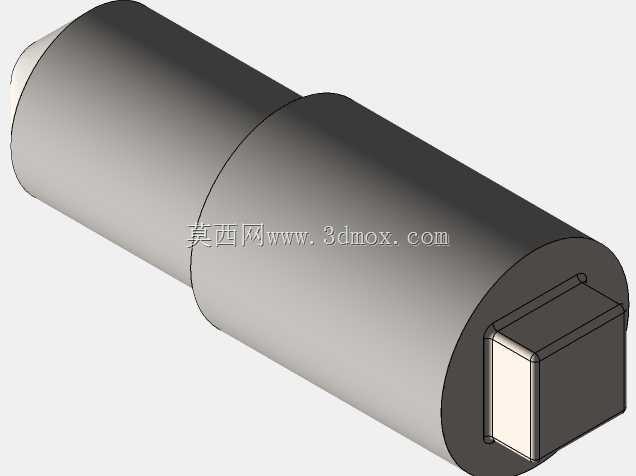

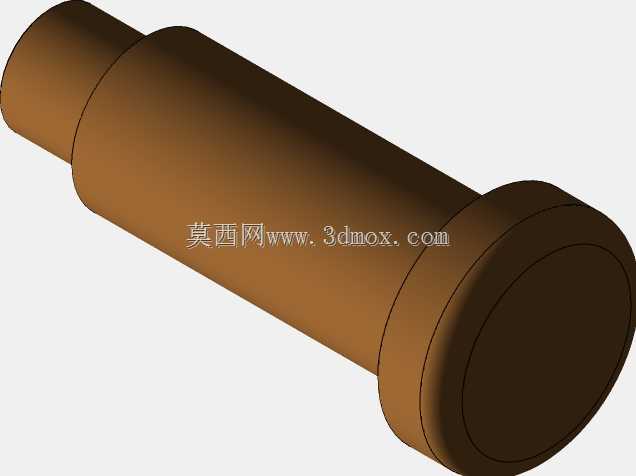

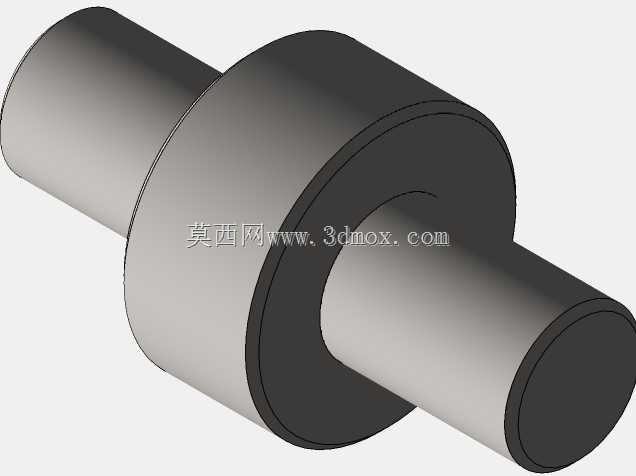

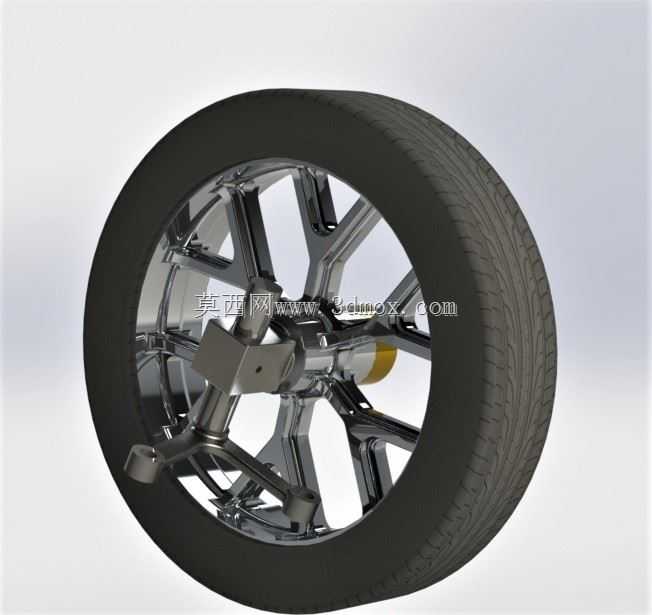

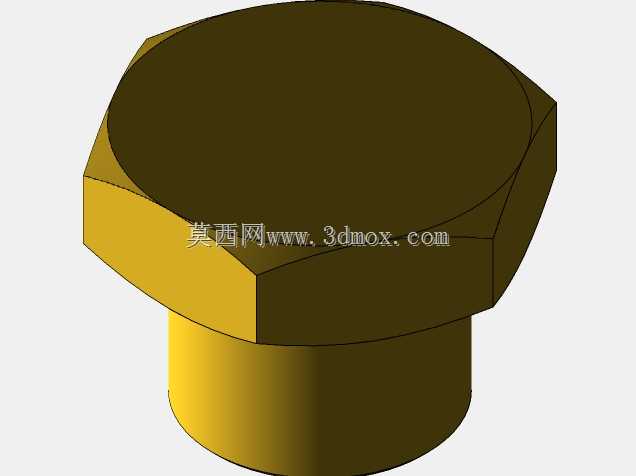

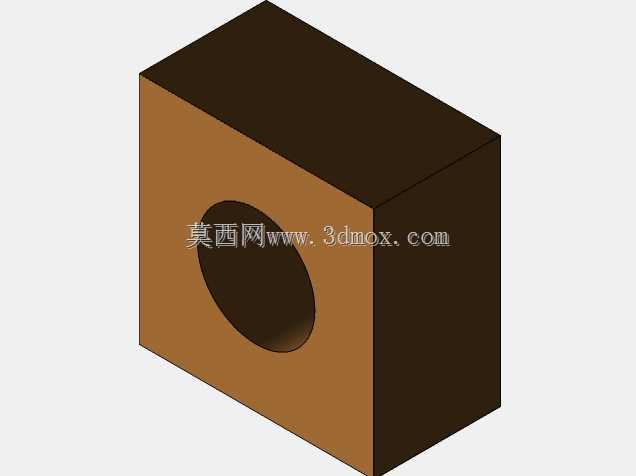

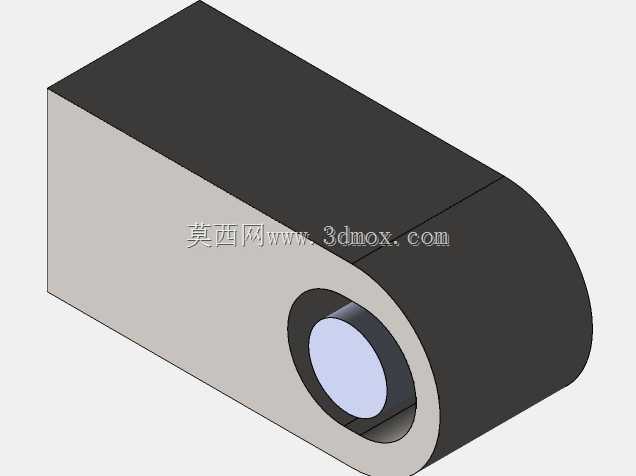

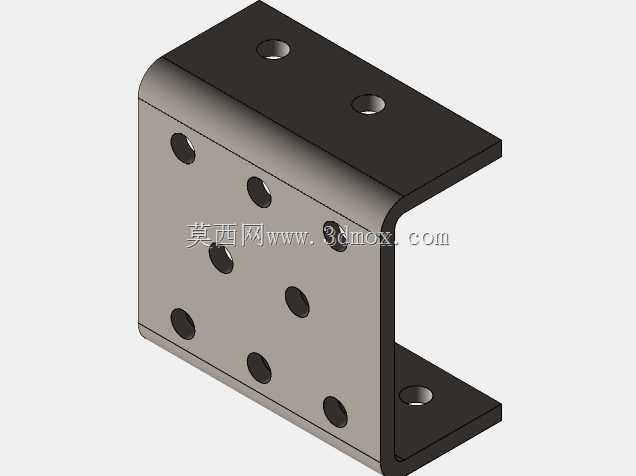

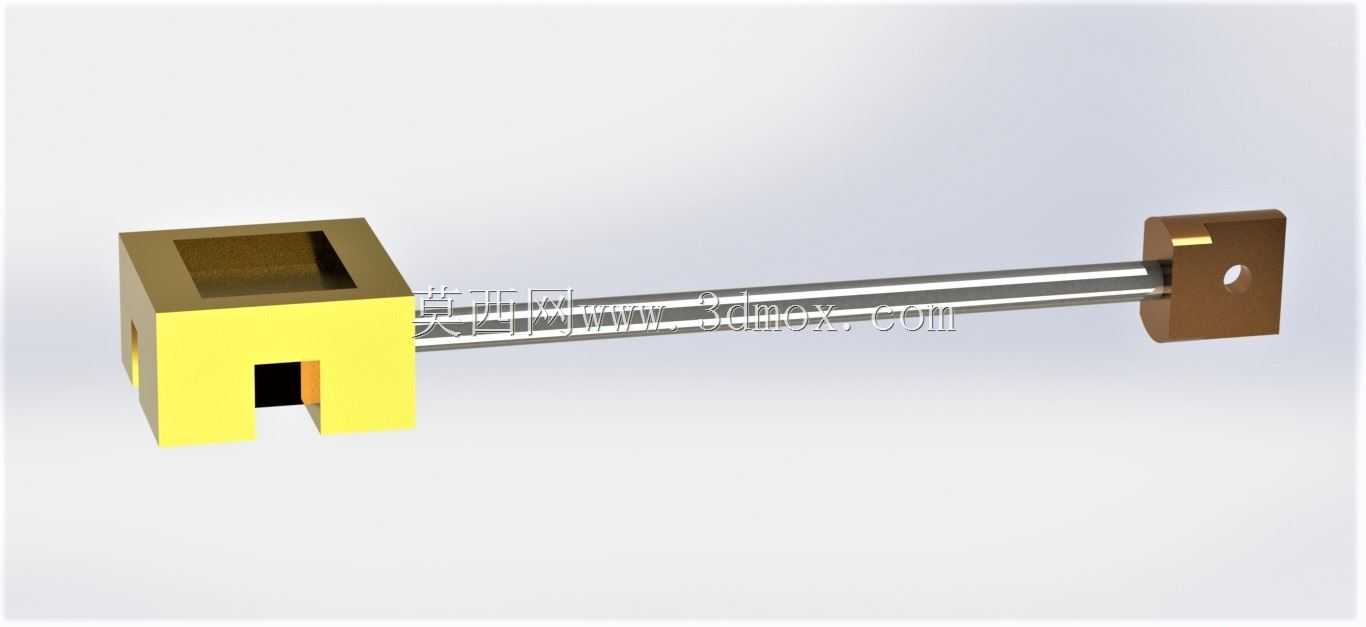

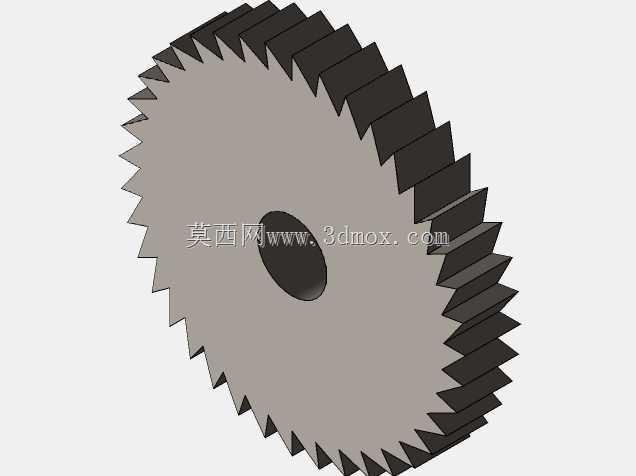

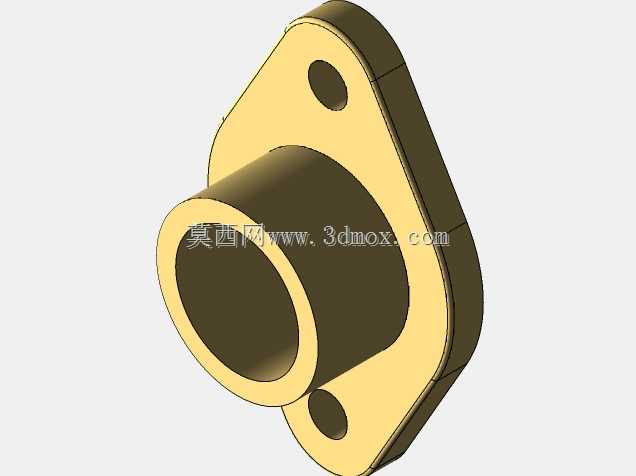

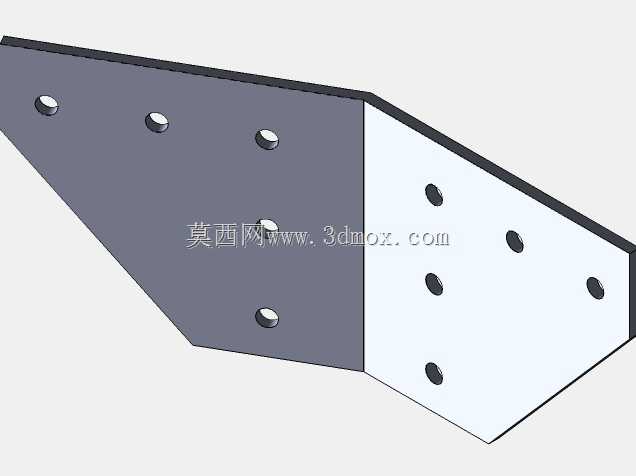

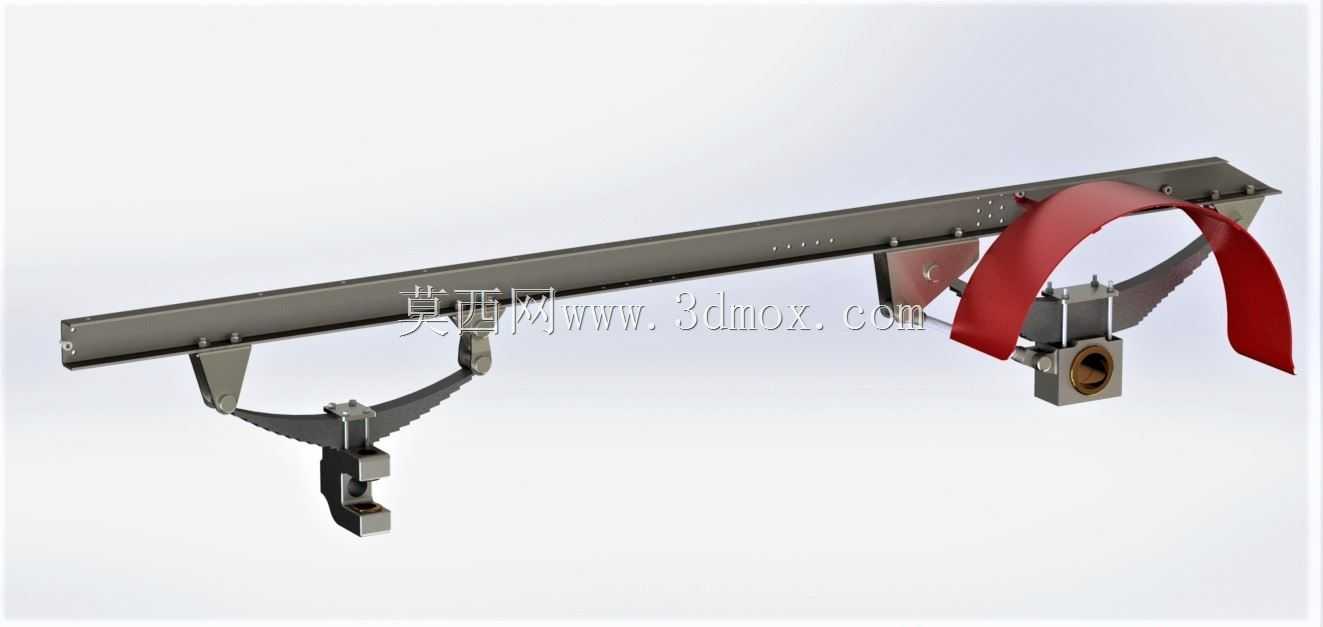

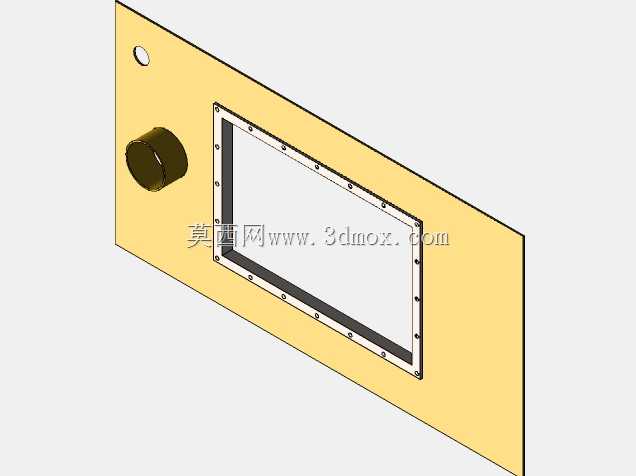

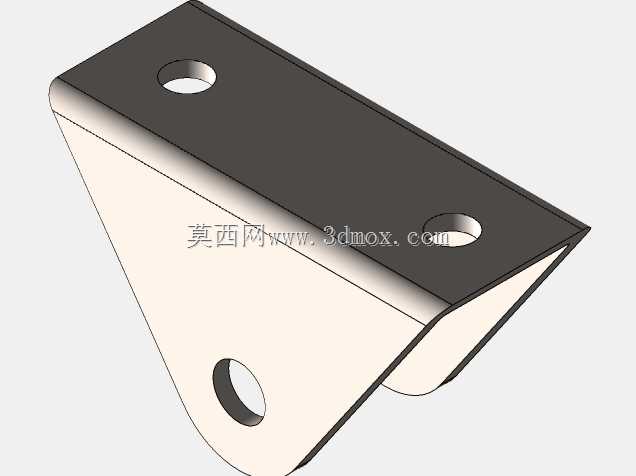

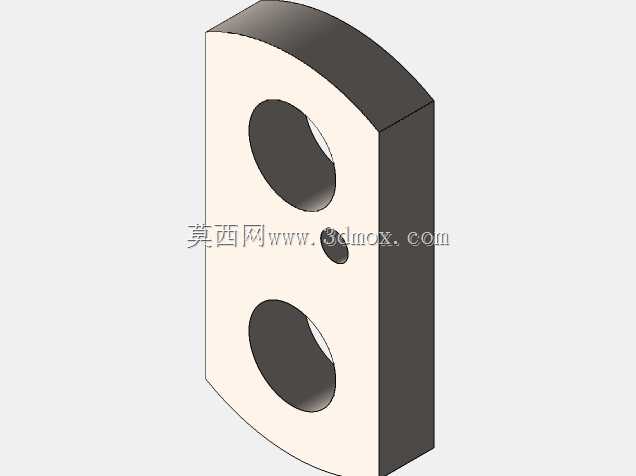

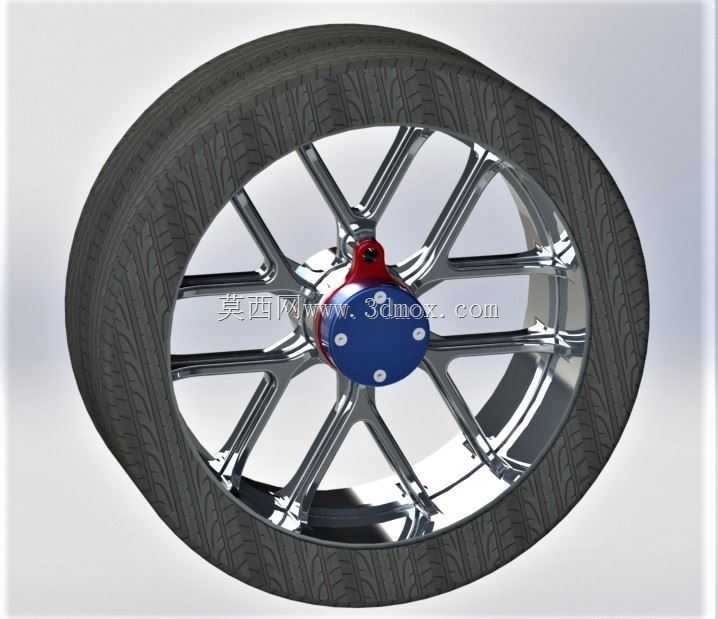

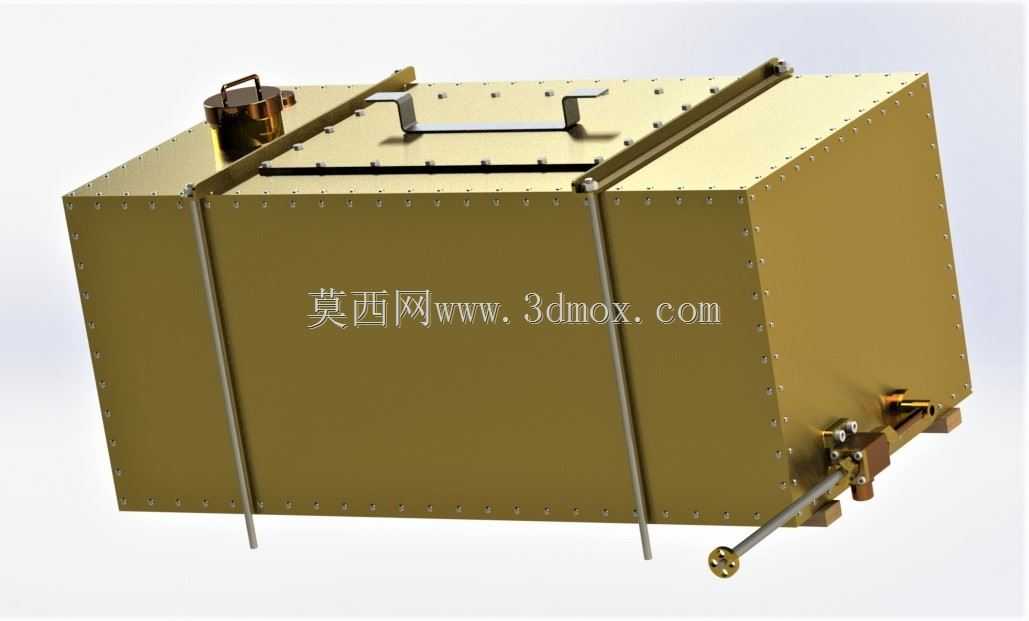

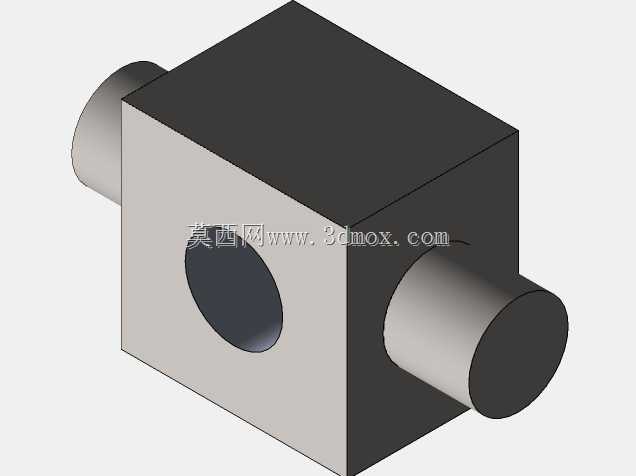

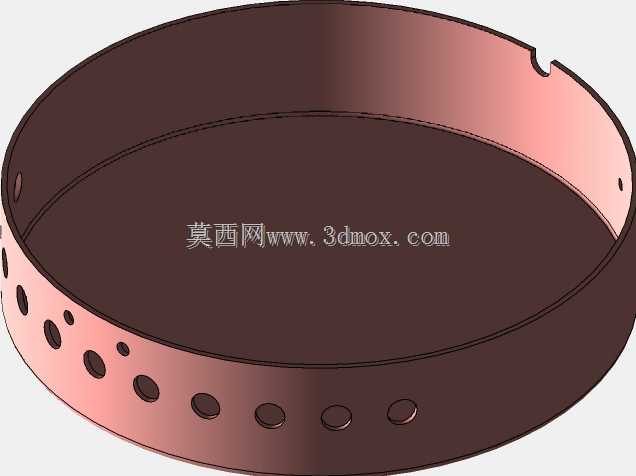

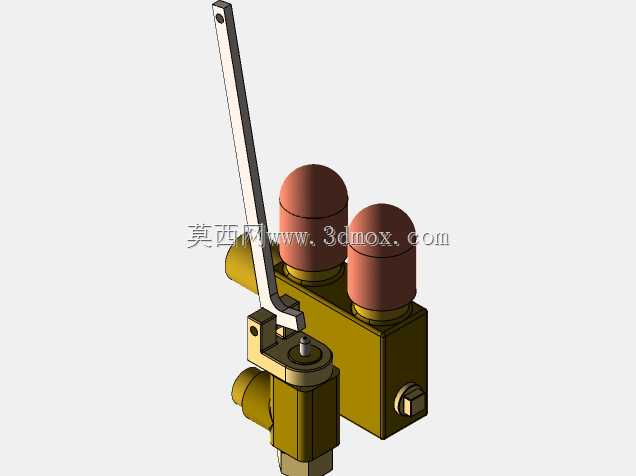

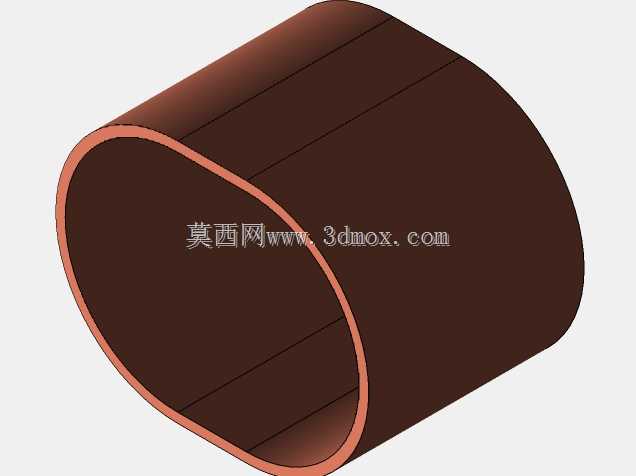

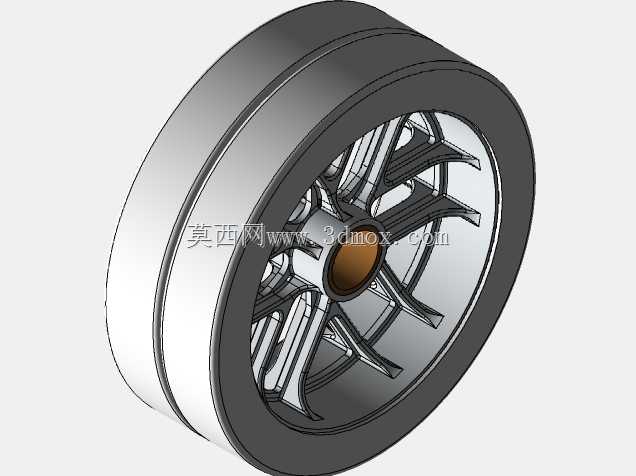

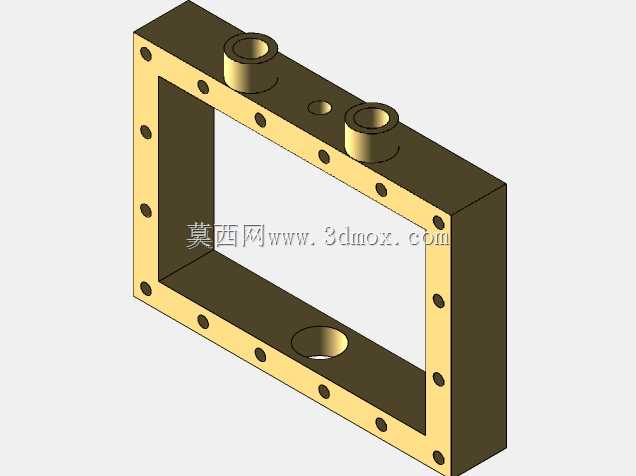

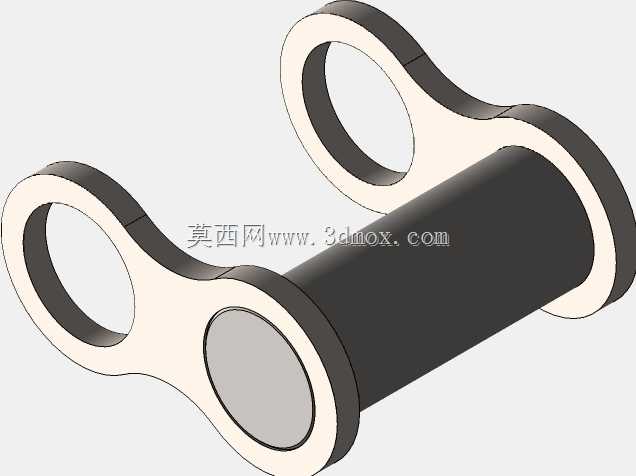

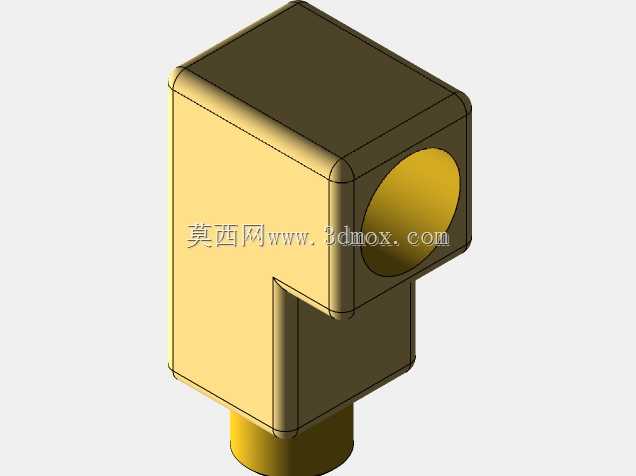

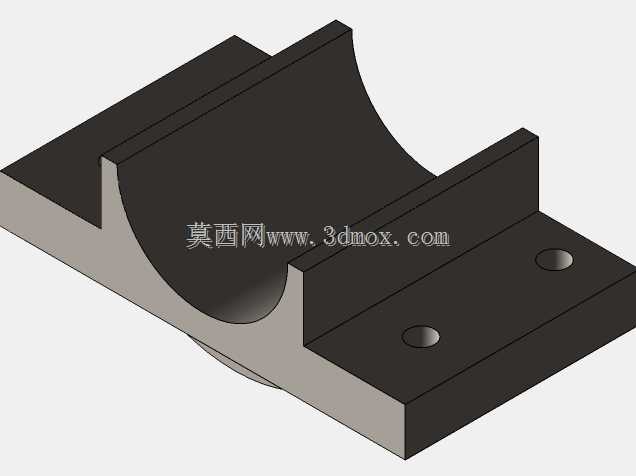

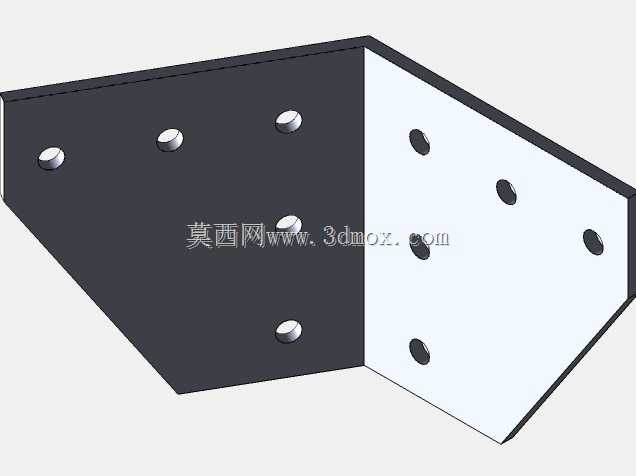

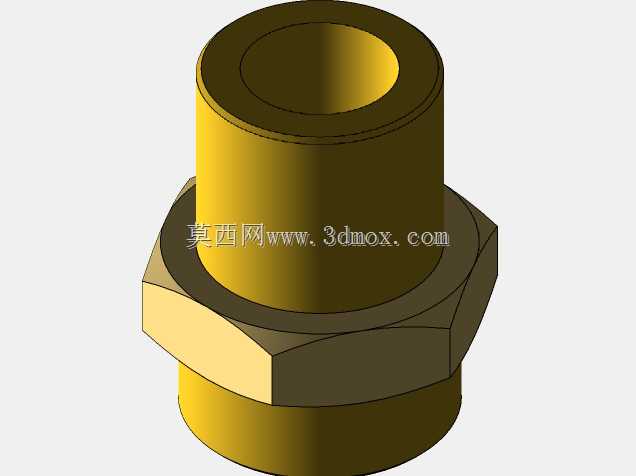

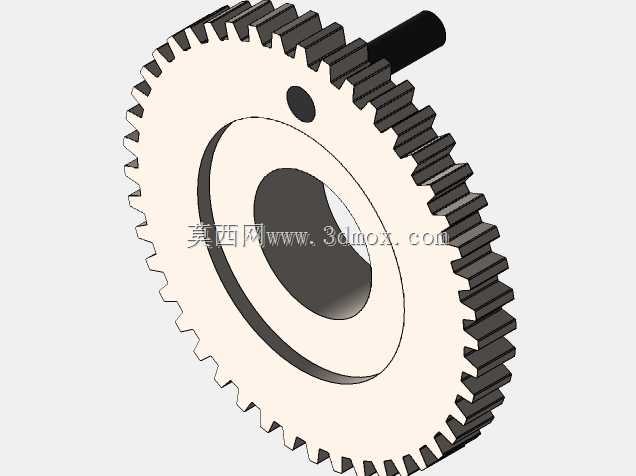

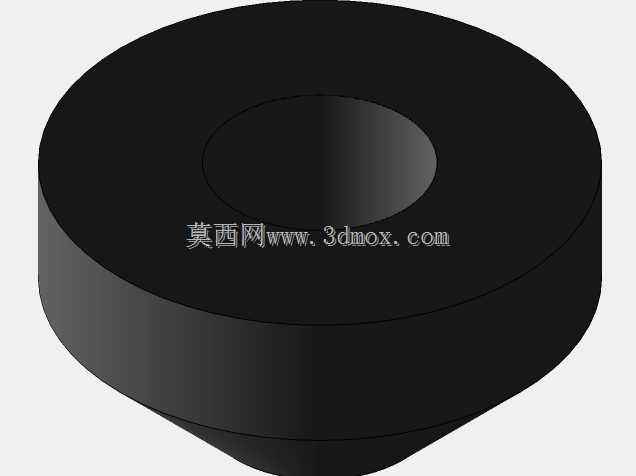

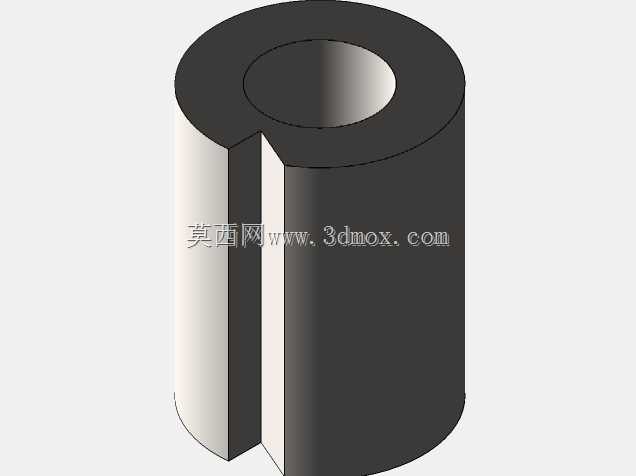

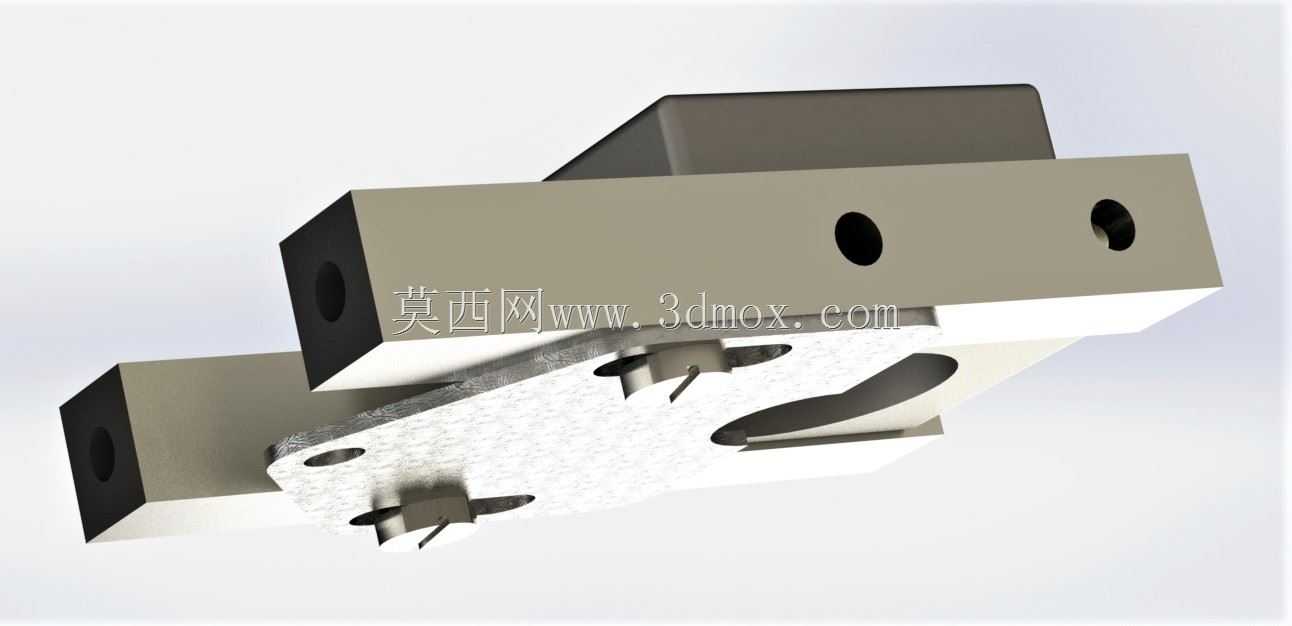

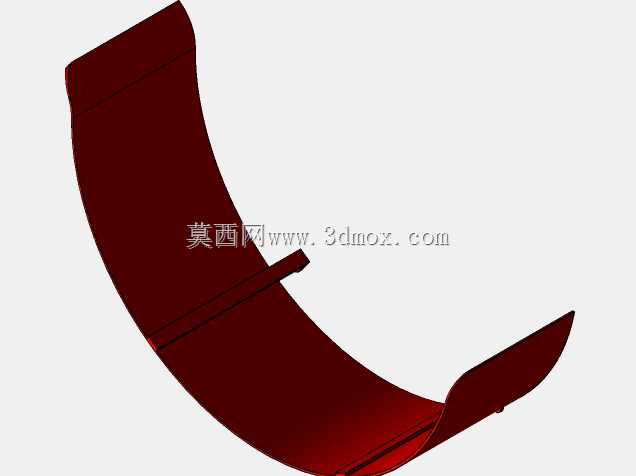

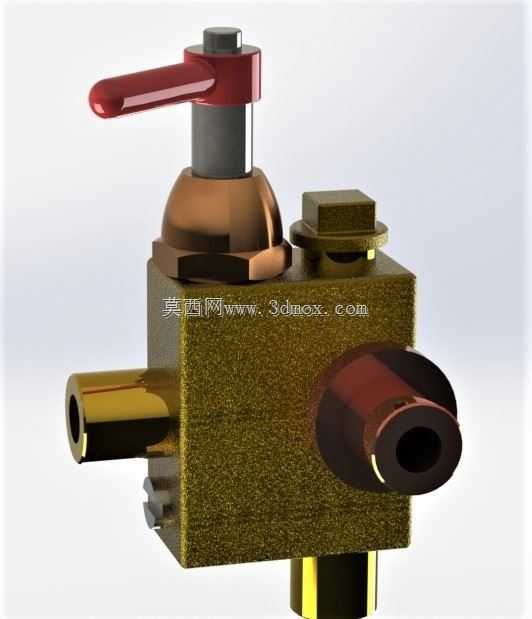

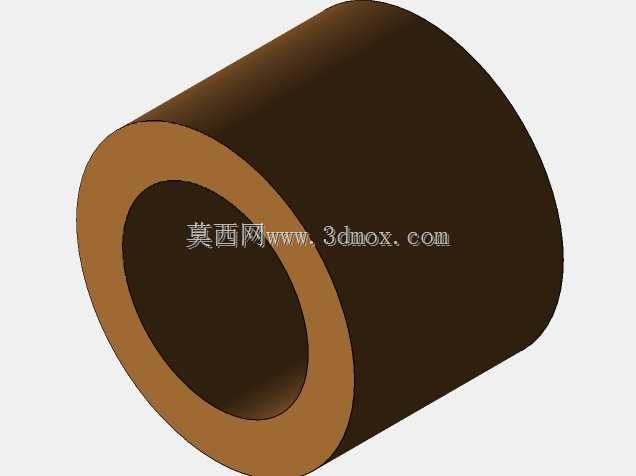

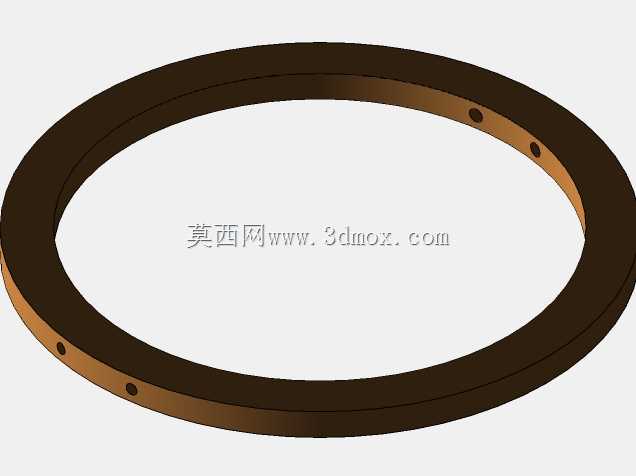

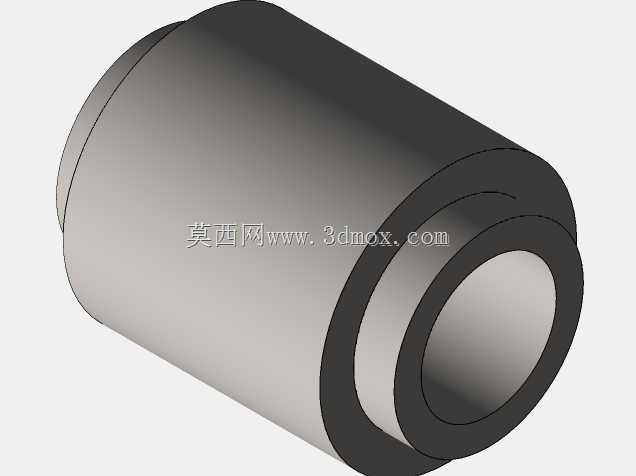

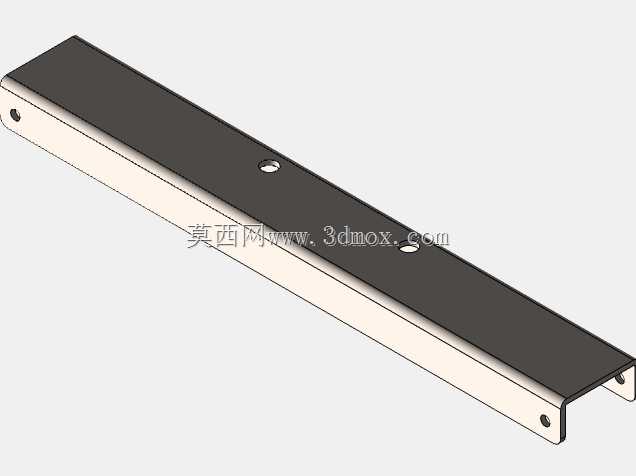

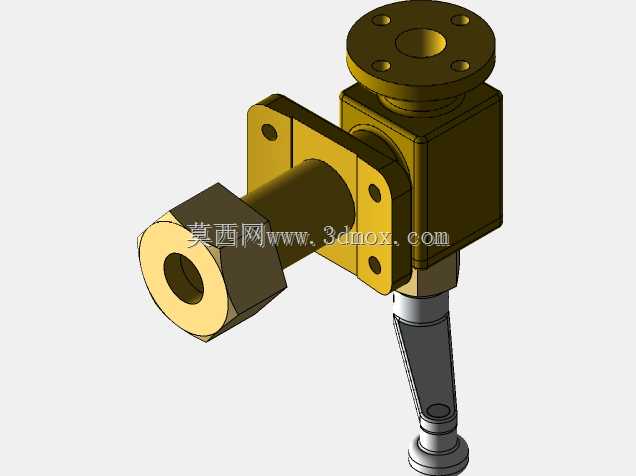

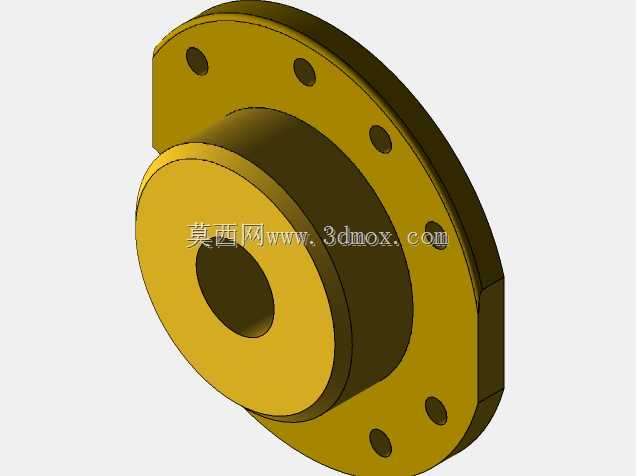

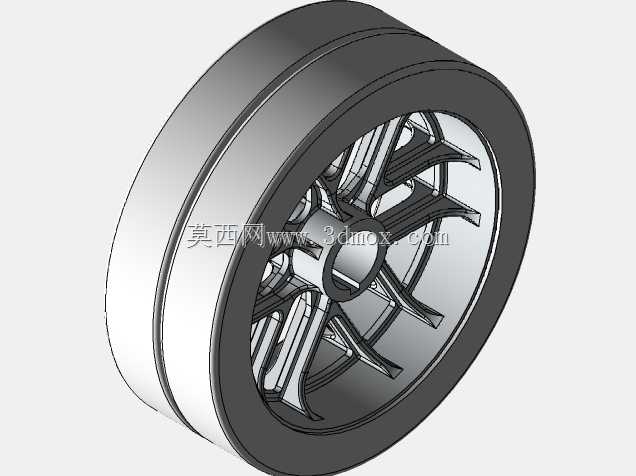

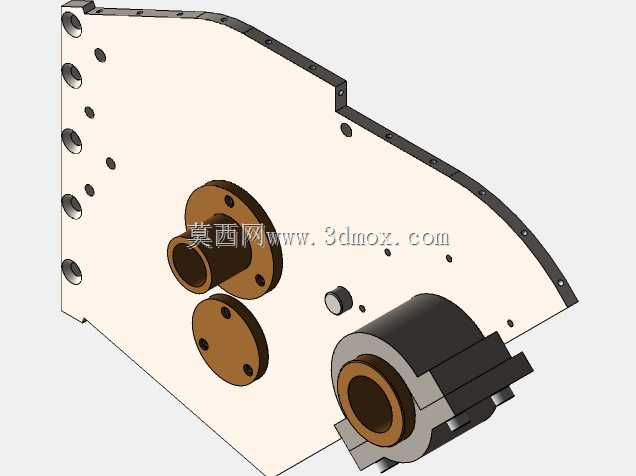

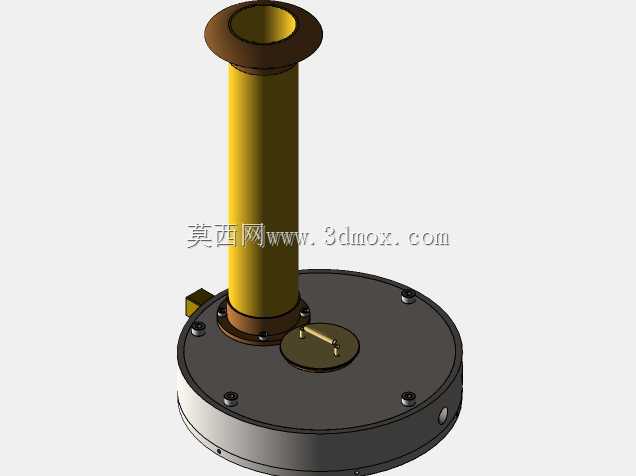

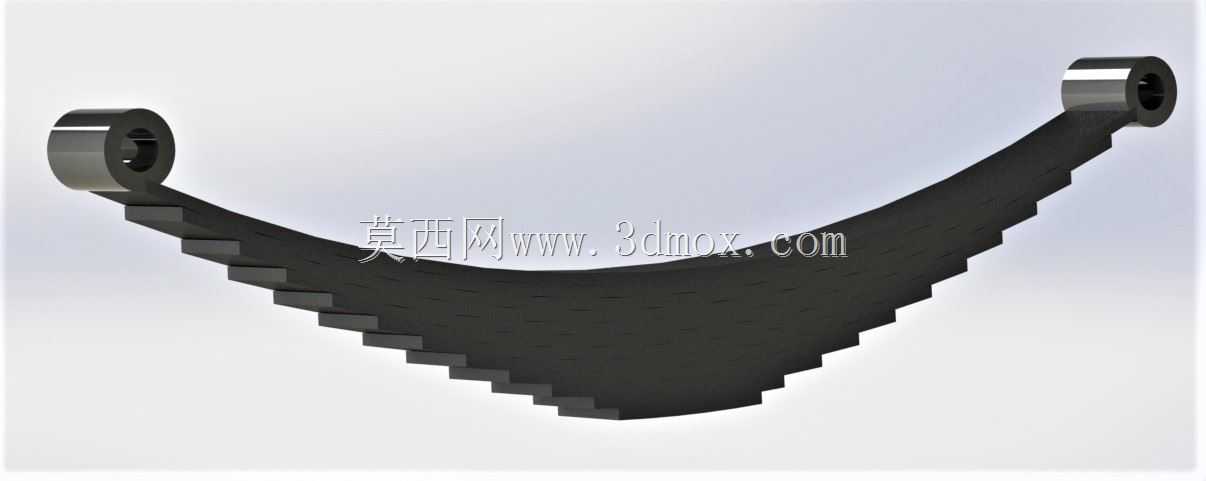

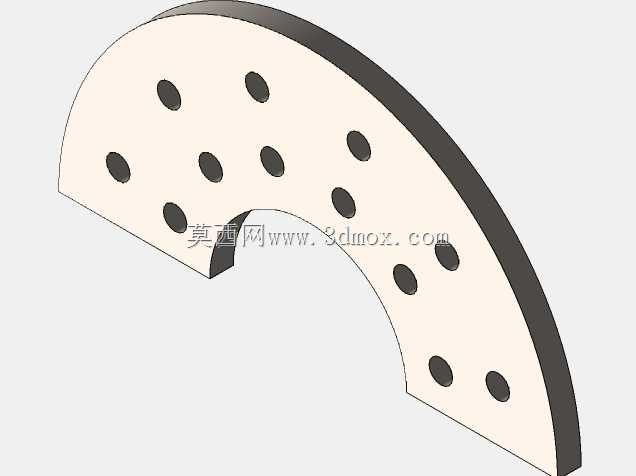

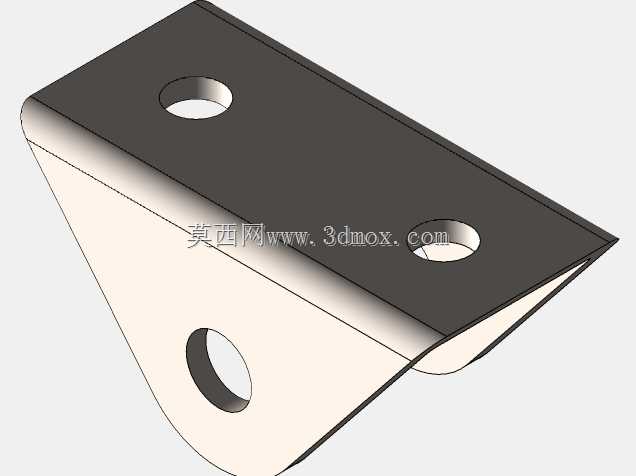

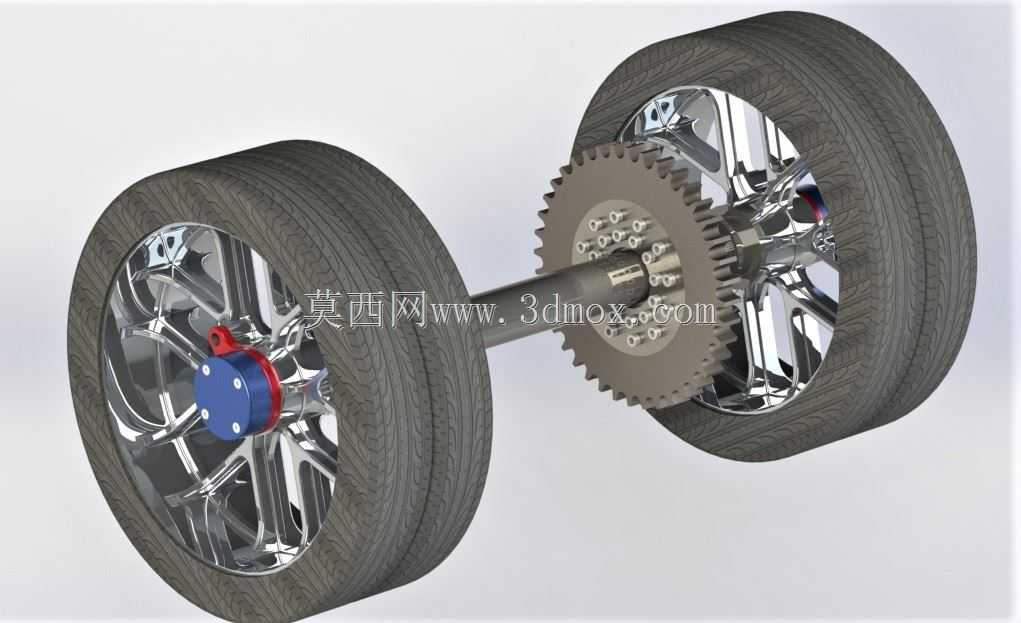

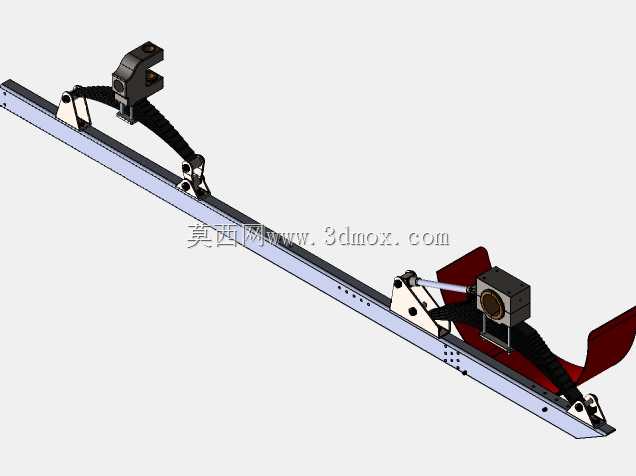

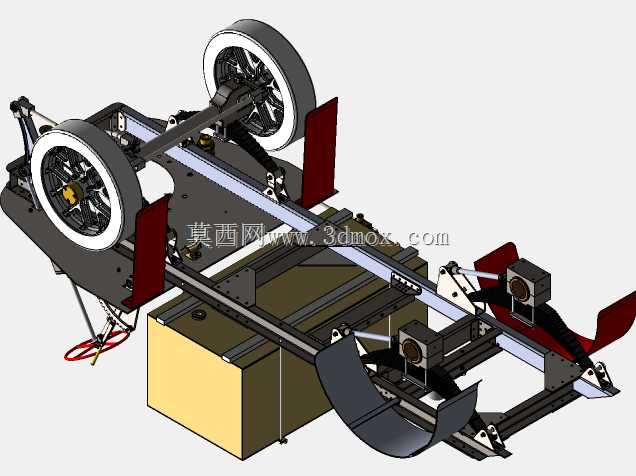

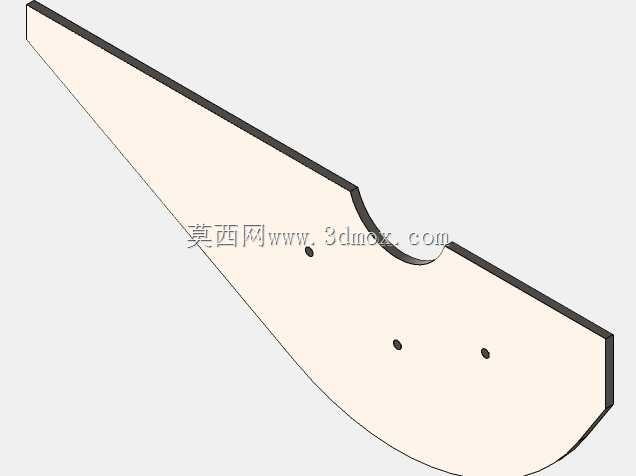

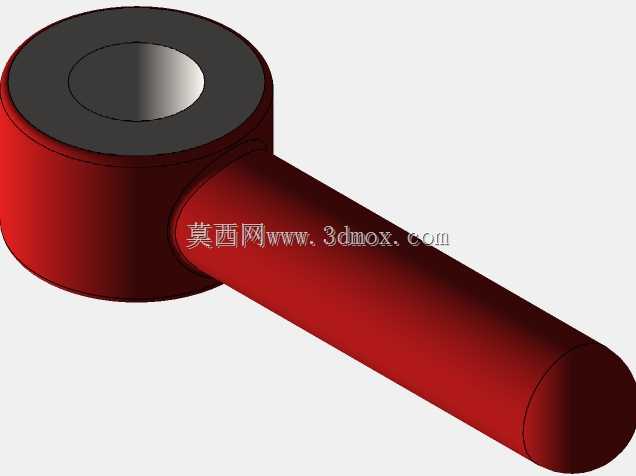

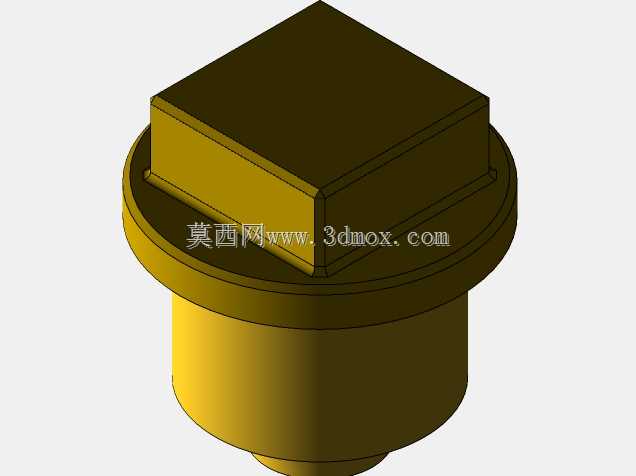

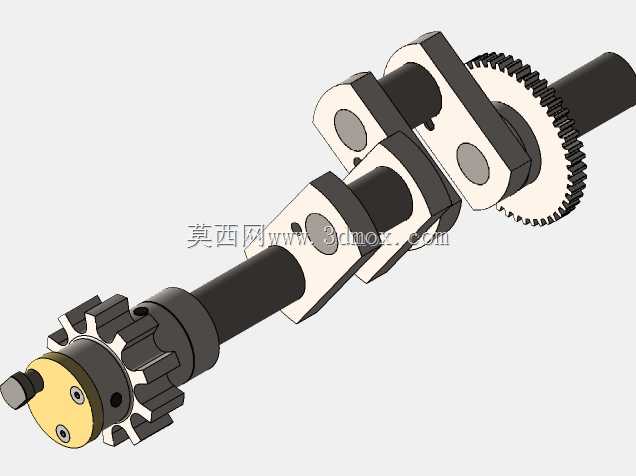

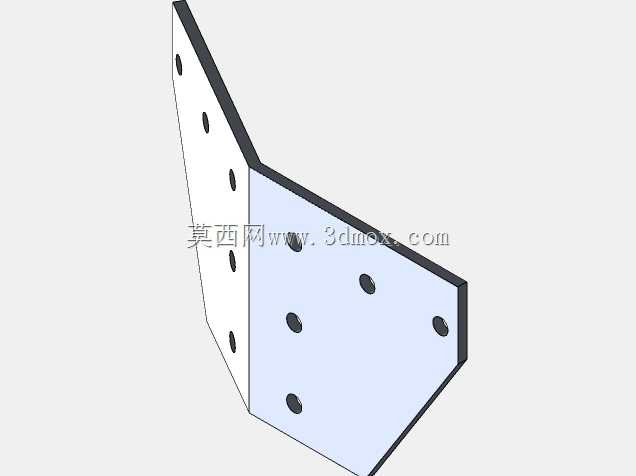

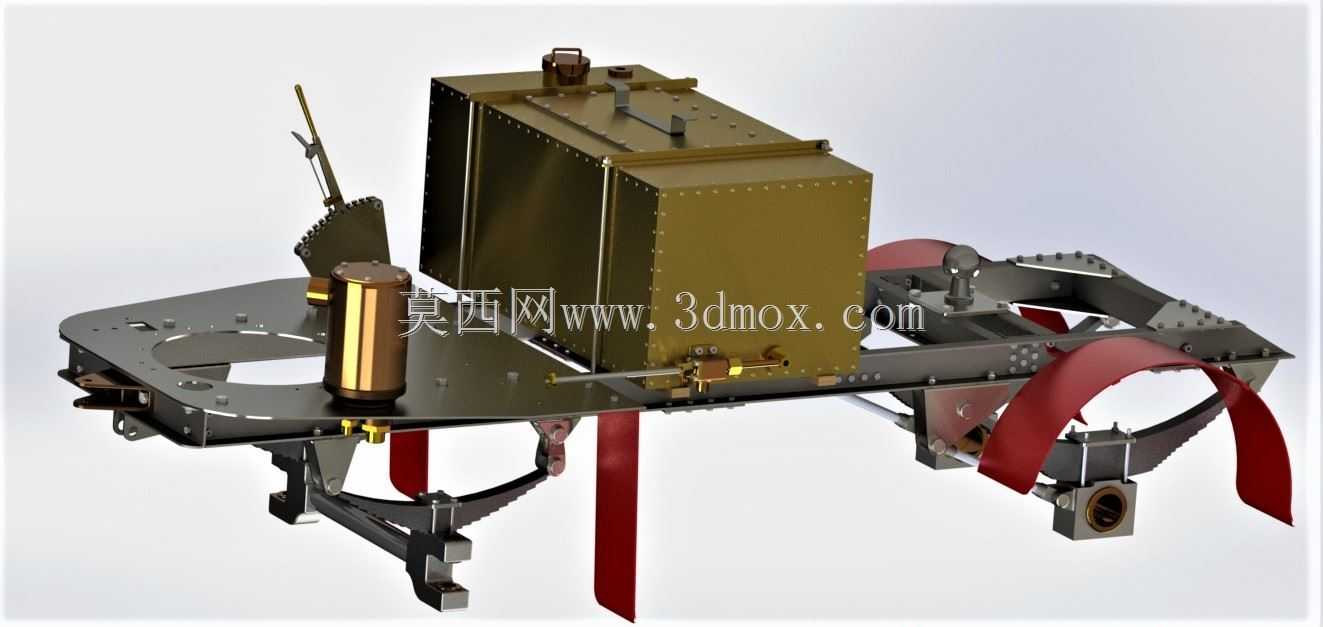

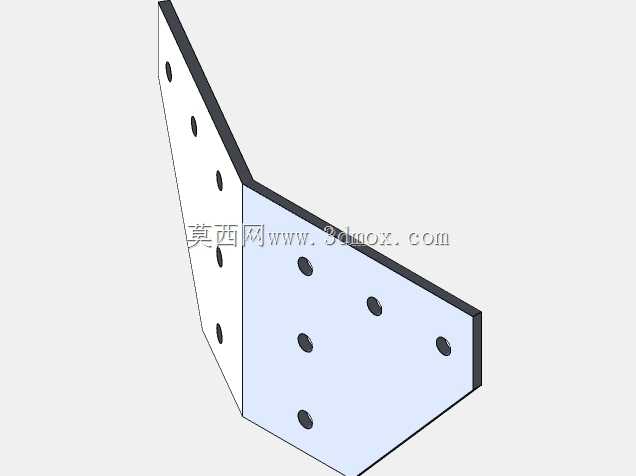

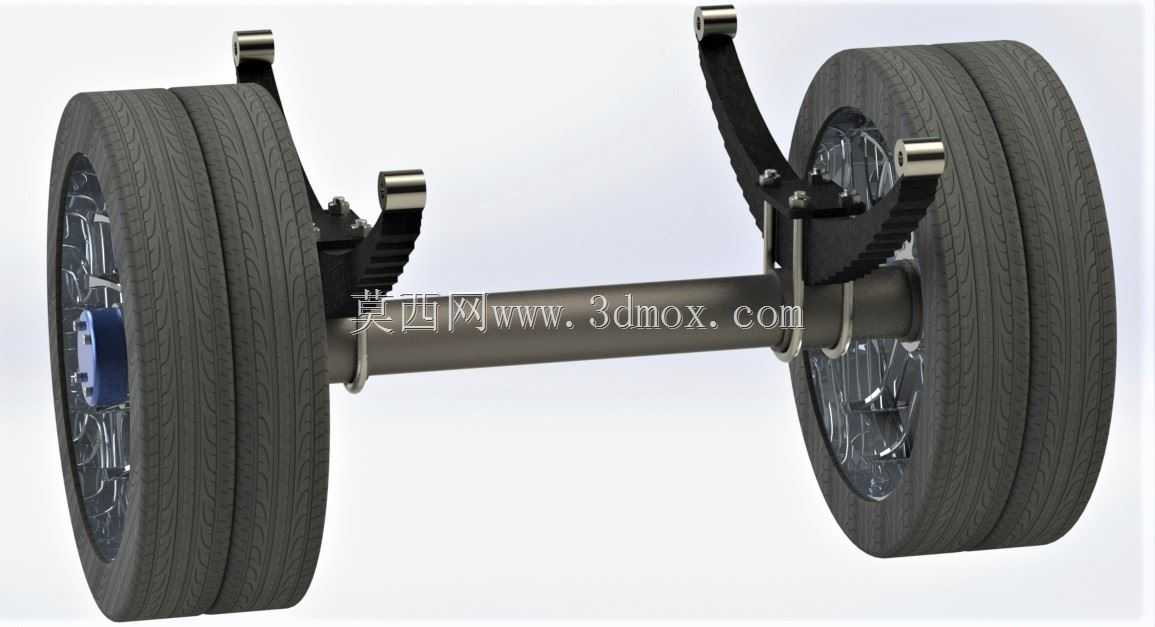

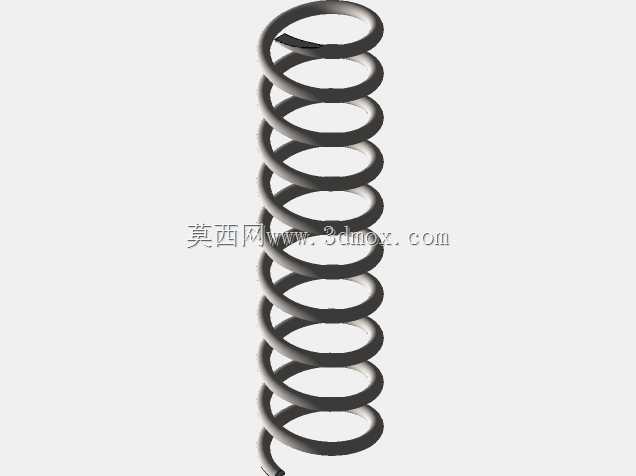

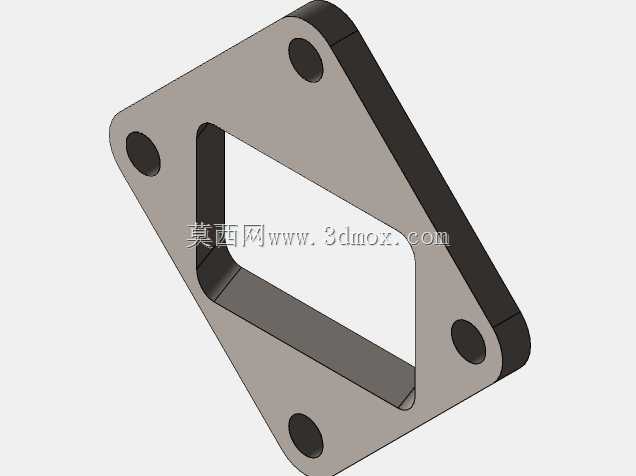

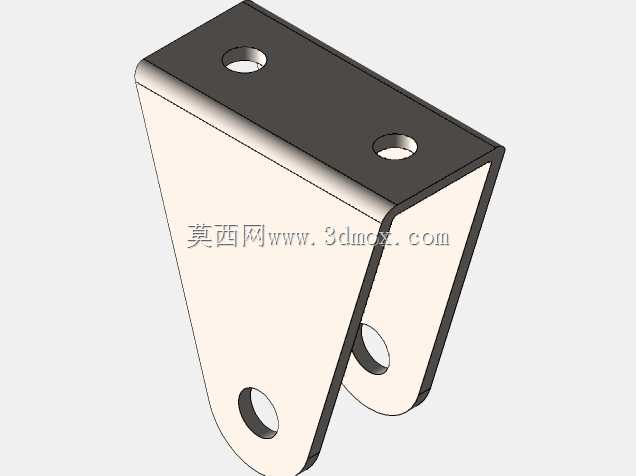

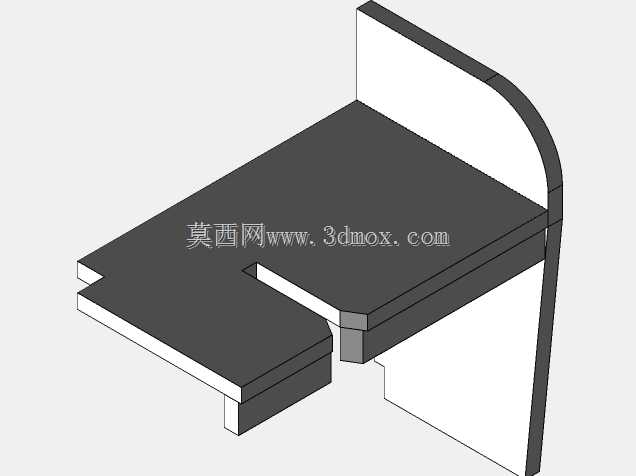

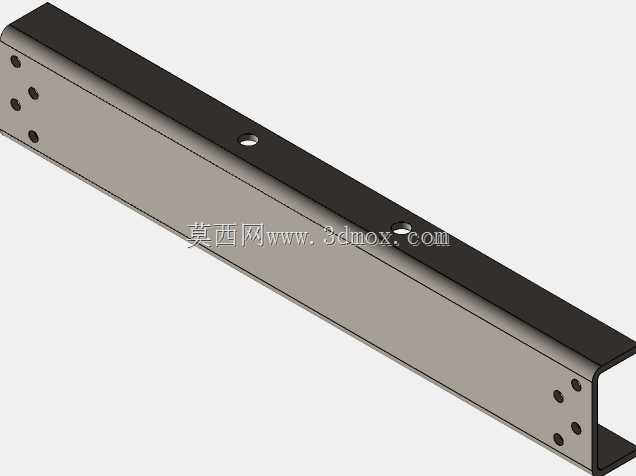

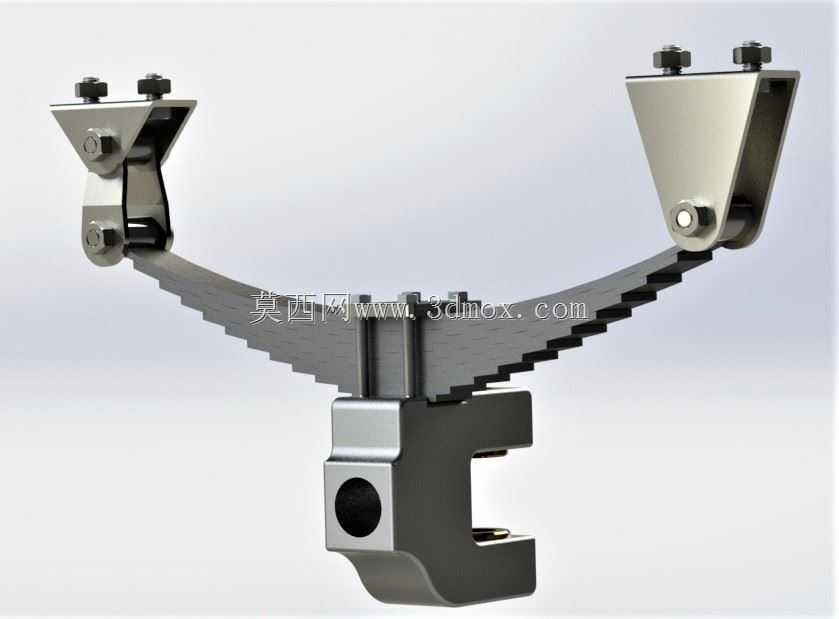

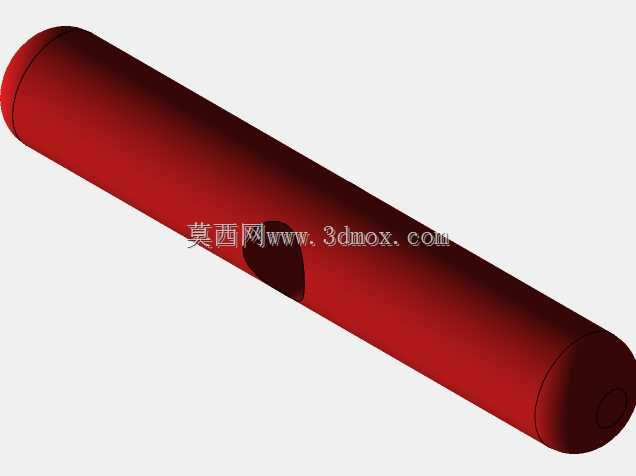

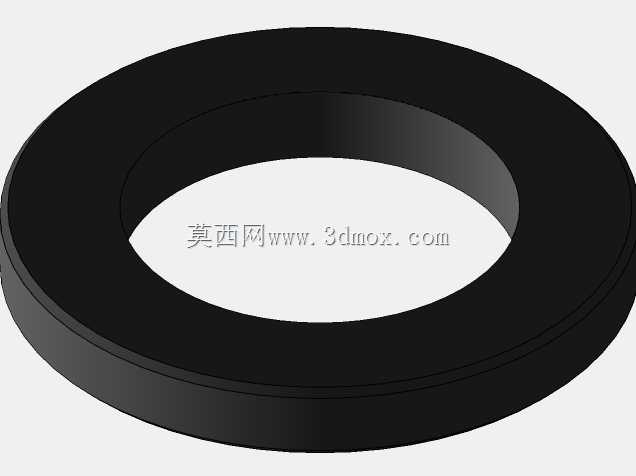

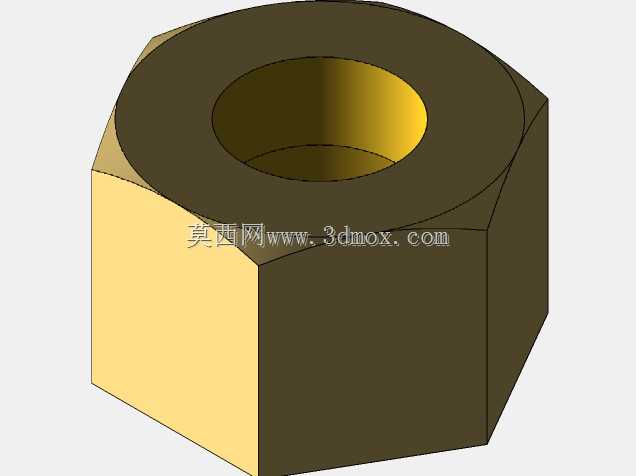

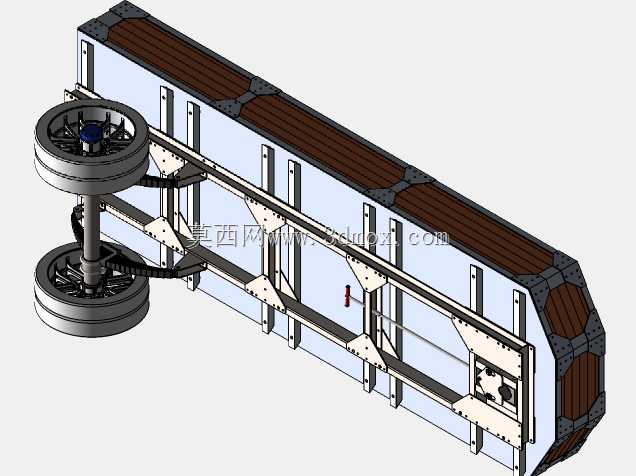

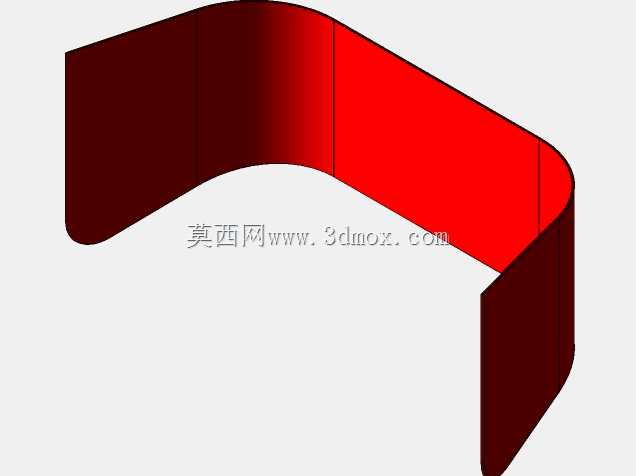

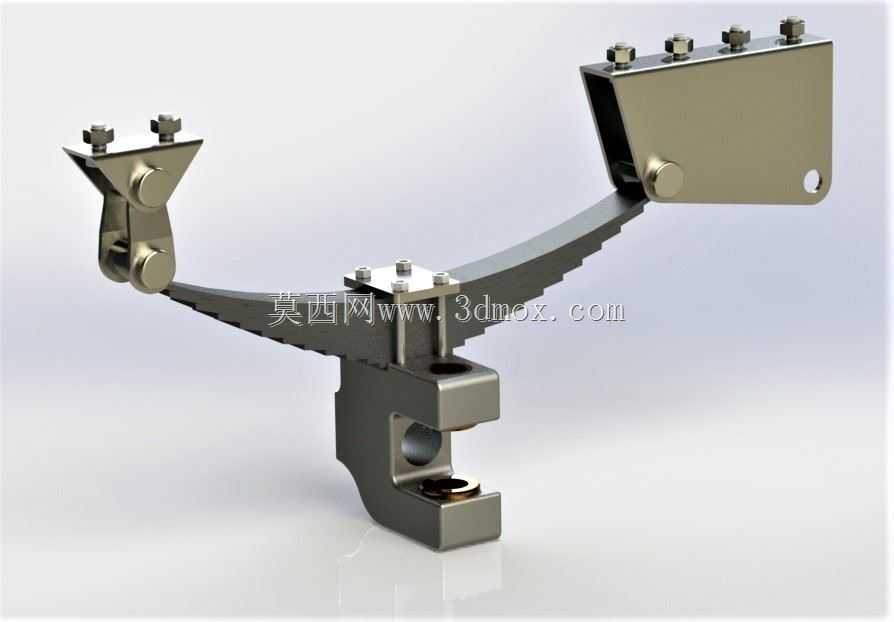

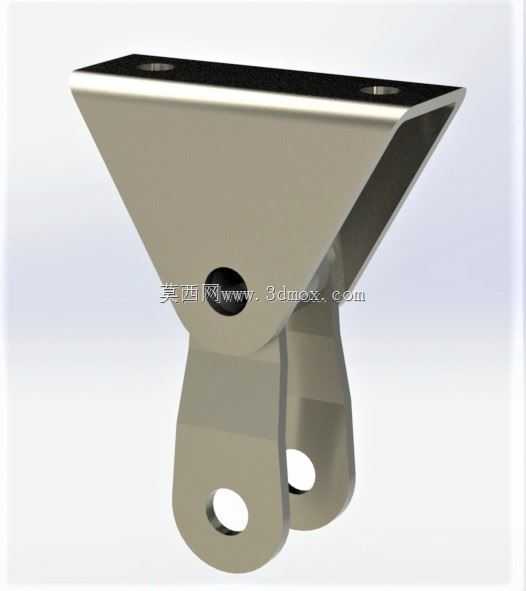

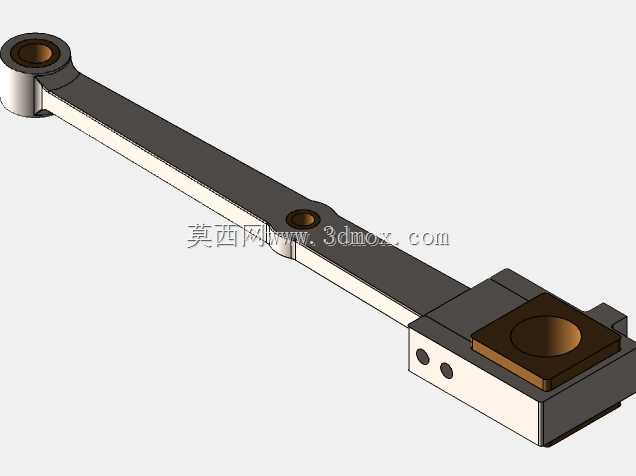

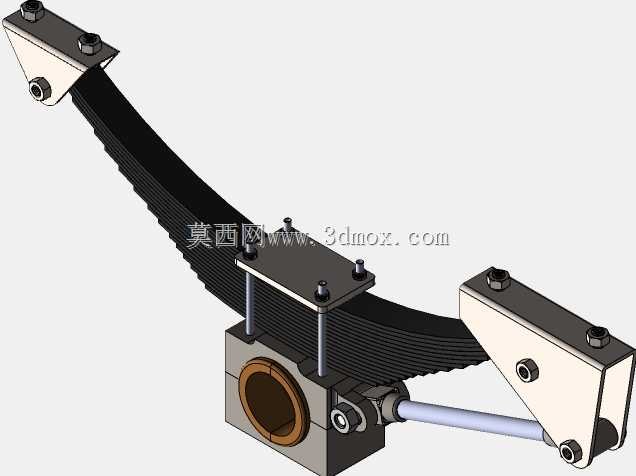

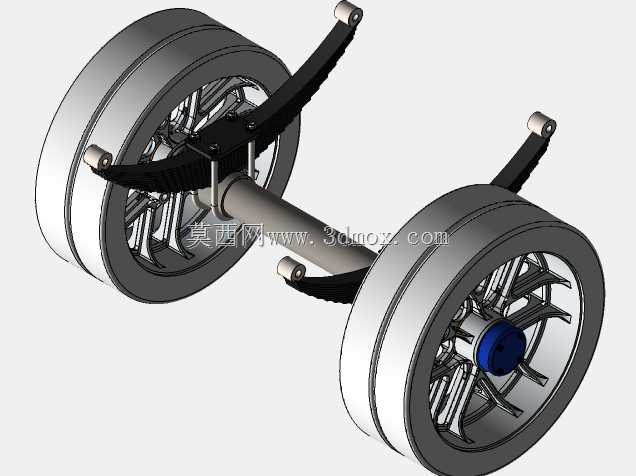

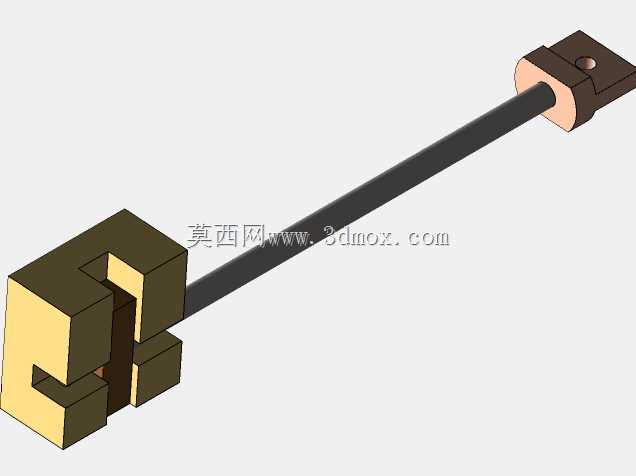

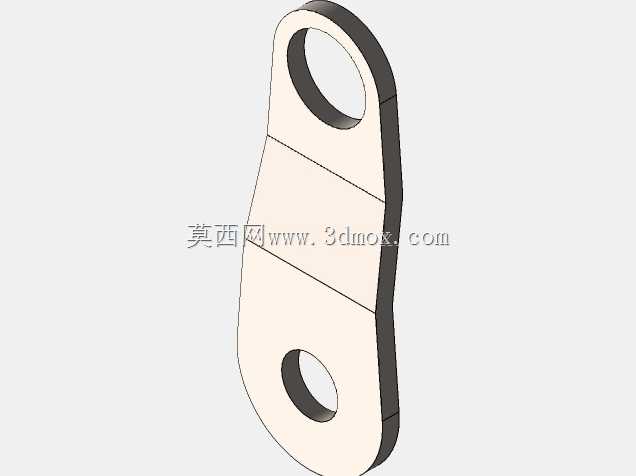

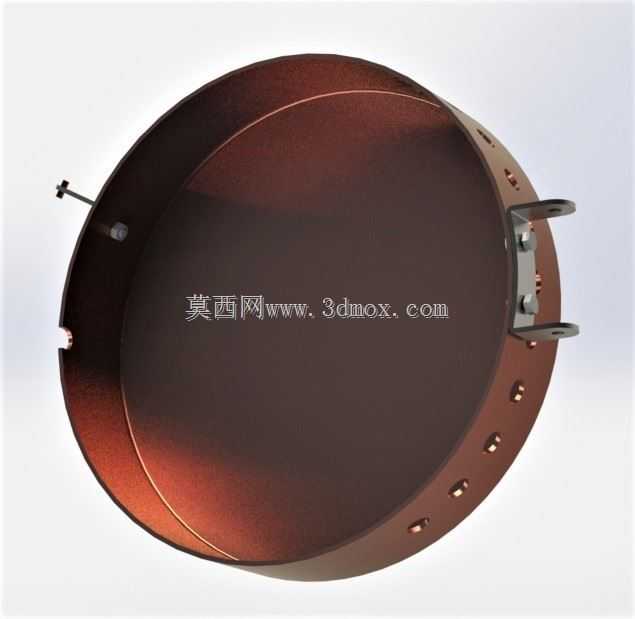

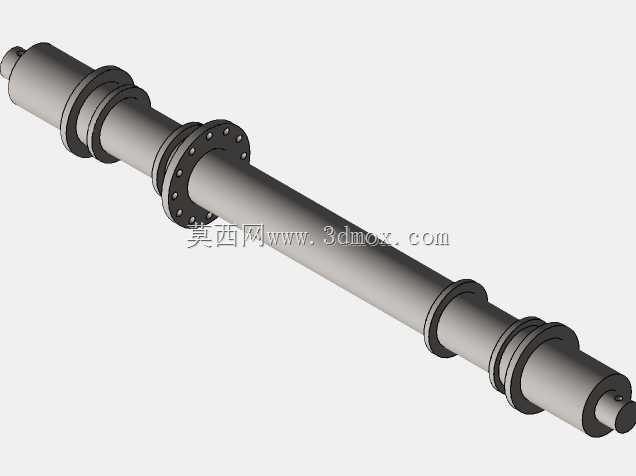

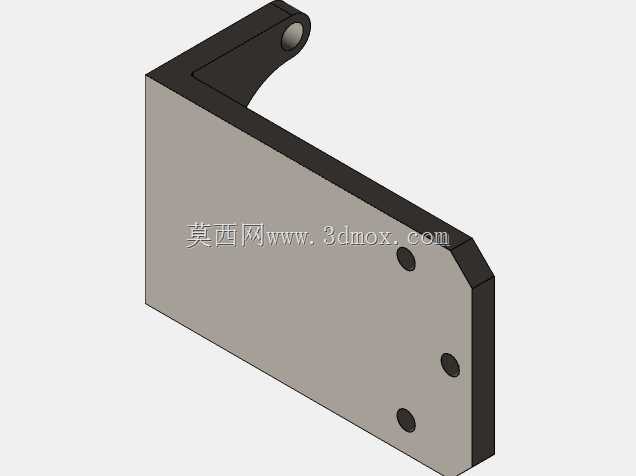

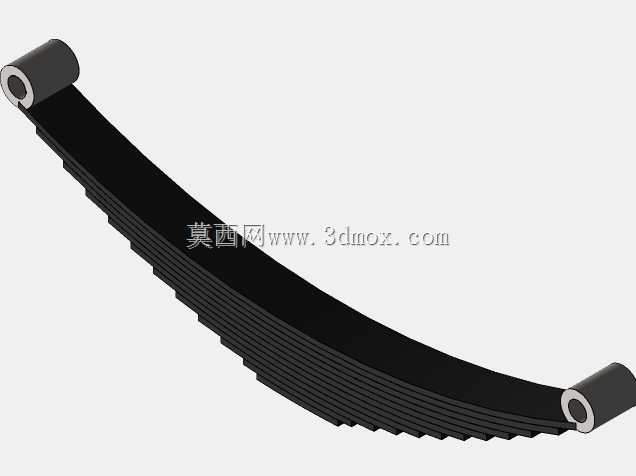

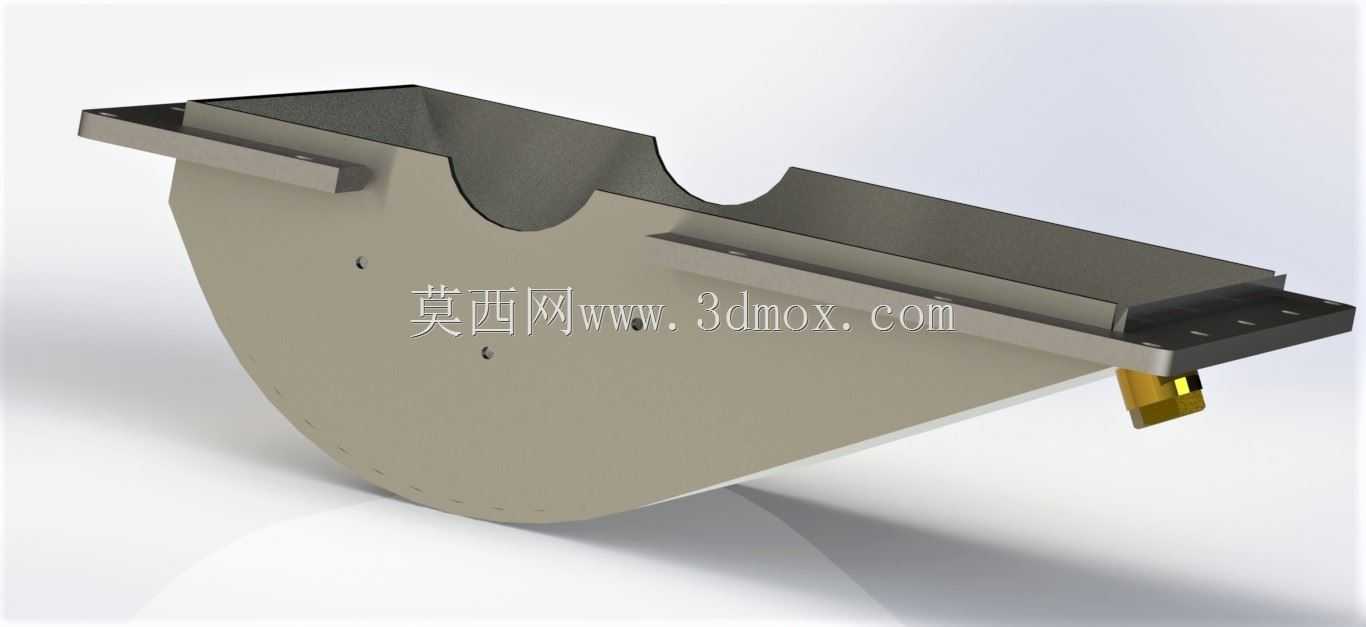

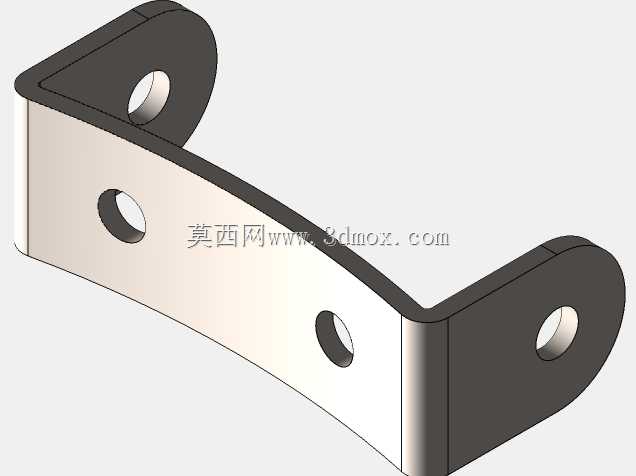

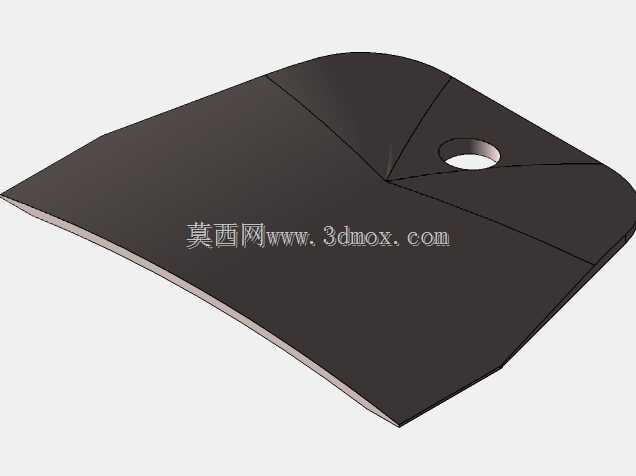

　　该弧形构件是早期克莱顿潜式蒸汽载重车辆的核心承载弹性部件，主要应用于矿区短途物料转运、厂区重型货物驳运这类重载低速的作业场景，适配蒸汽动力车辆大扭矩、低转速的动力输出特性，承担车架与车桥之间的载荷传递与振动缓冲作用。在实际作业场景中，这类蒸汽载重车辆常行驶于未铺装的碎石路面、矿区临时便道，路面颠簸冲击大，该构件通过自身叠片结构的形变吸收路面传来的竖向冲击，避免刚性连接导致的车架开裂、动力部件连接松动问题，同时约束车桥的横向位移，保证重载状态下车辆行驶的轨迹稳定性。从功能特性来看，该构件采用多片叠合的弧形变截面设计，两端卷耳结构用于连接车架吊耳与车桥支座，中部通过U型螺栓与车桥刚性固定，叠片之间预留微小滑移间隙，

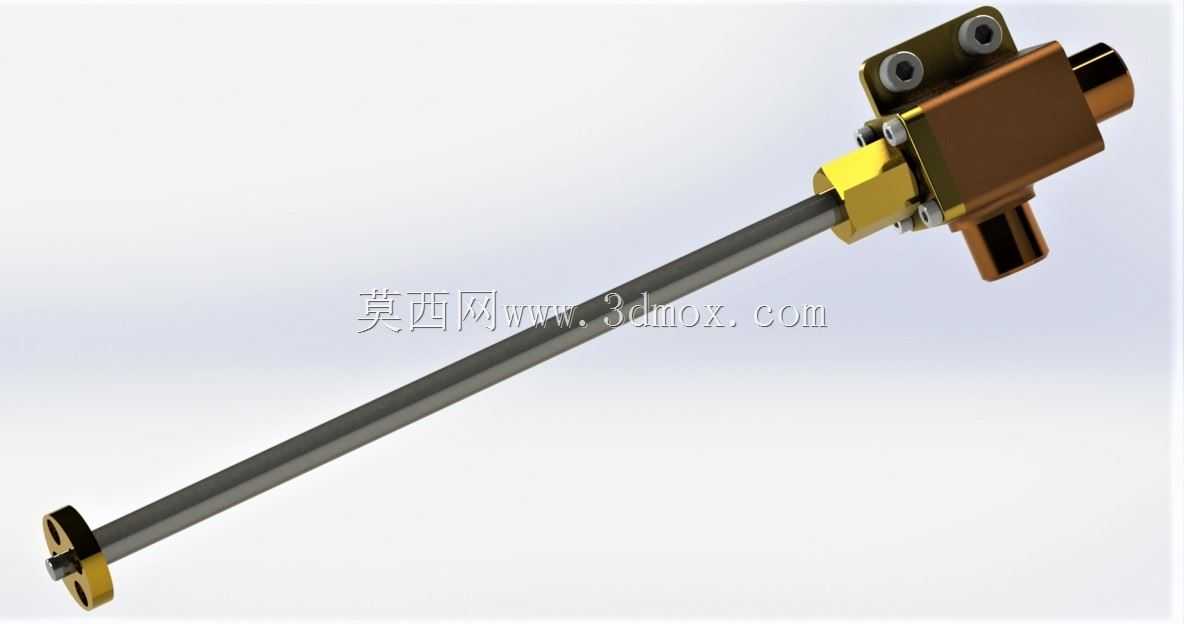

　　在承受竖向载荷时各片可产生相对滑动，通过摩擦耗散振动能量，相比单片弹性构件具备更高的承载冗余，即使单片出现疲劳裂纹也不会瞬间发生断裂失效，适配早期工业场景下维护频次低、作业强度高的使用需求。设计过程中优先考虑了安装边界的适配性，两端卷耳的同轴度公差控制在0.2mm以内，避免安装后出现附加扭转应力，弧形的曲率半径匹配车辆满载状态下的静挠度参数，保证空载与重载状态下车辆底盘高度维持在合理区间，避免蒸汽管路、传动杆件因为底盘形变过大出现干涉。构件的截面厚度从两端到中部逐渐递增，匹配弯矩分布规律，在两端卷耳位置做了局部加厚处理，抵消连接位置的应力集中效应，叠片的边缘做了倒圆角处理，避免长期形变过程中片间应力切割导致的早期断裂。

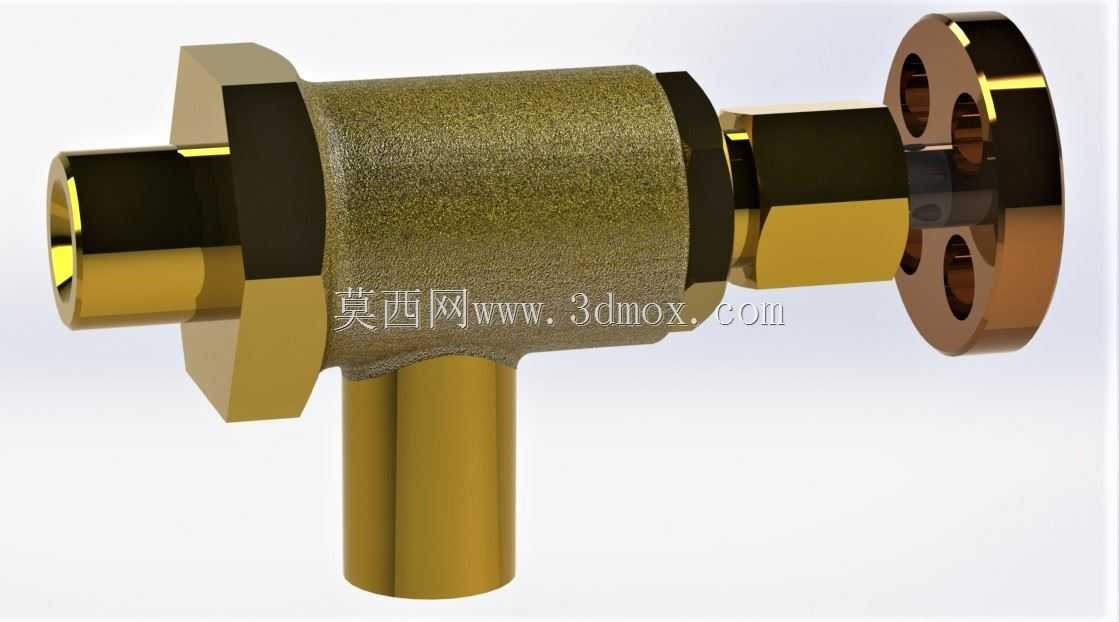

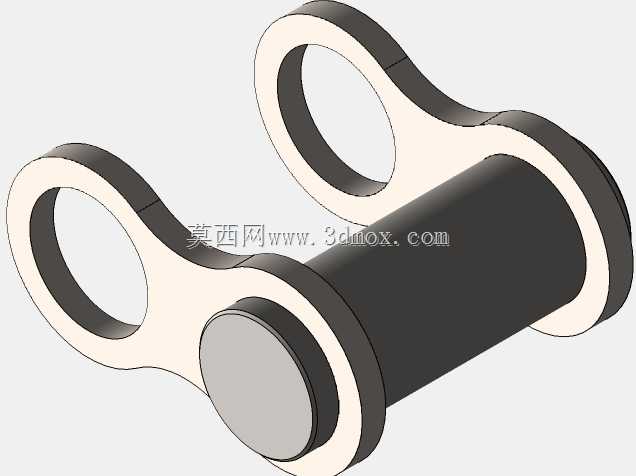

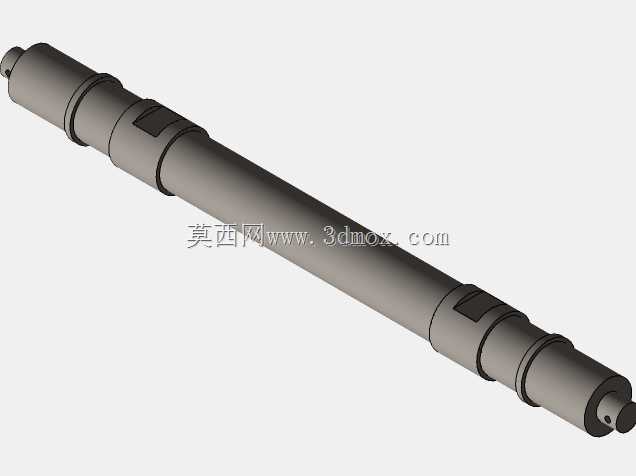

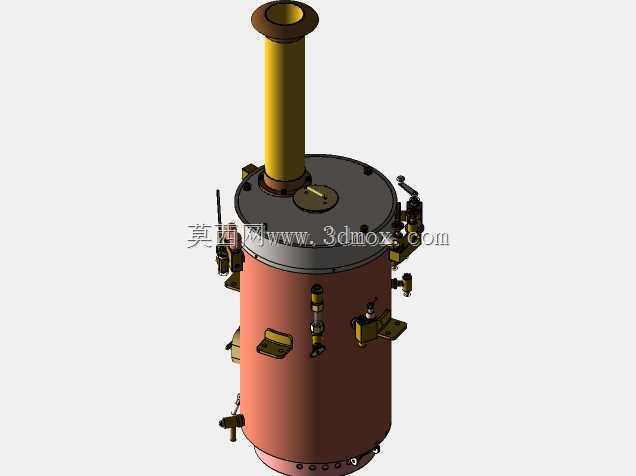

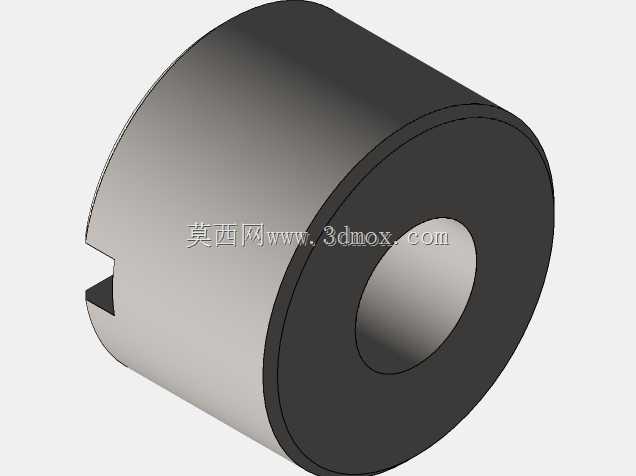

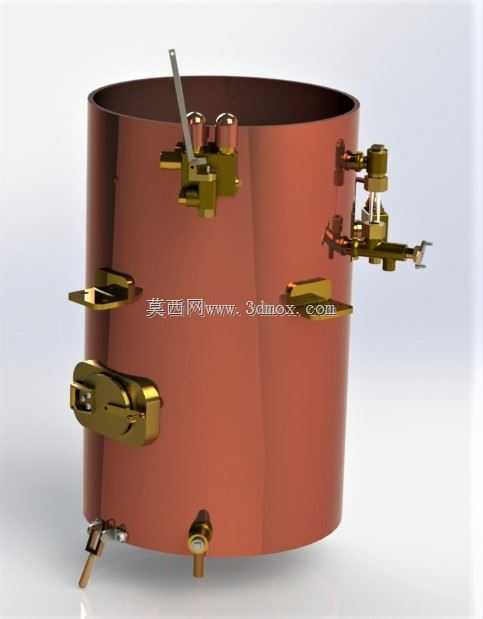

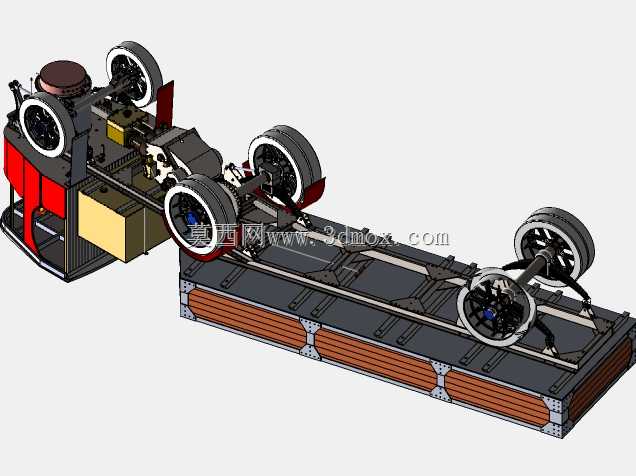

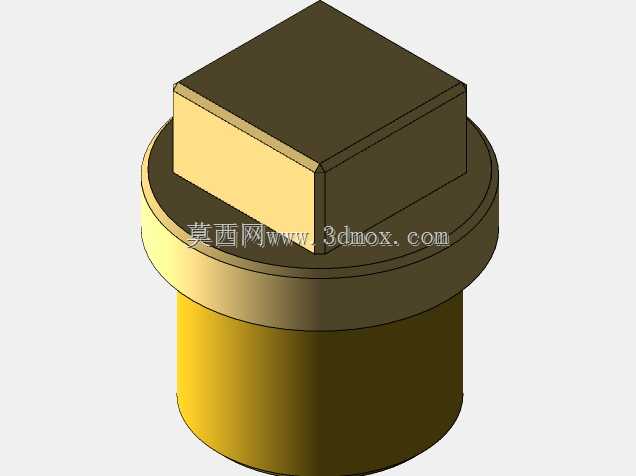

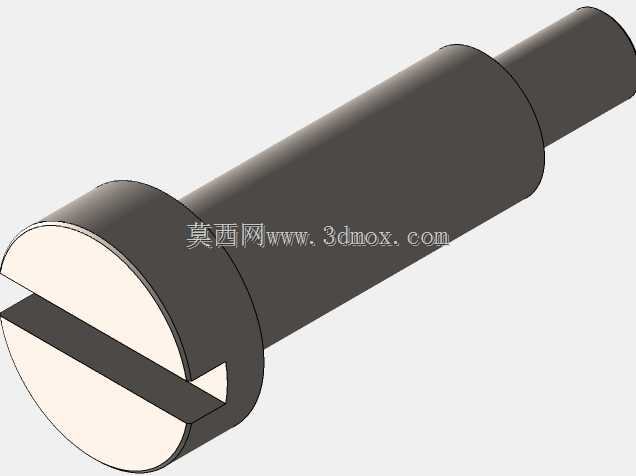

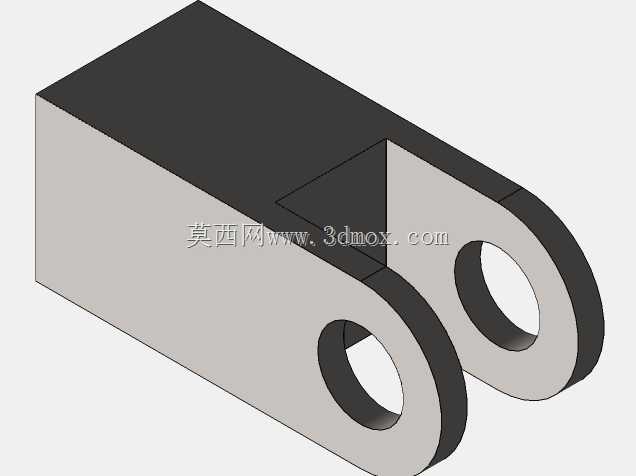

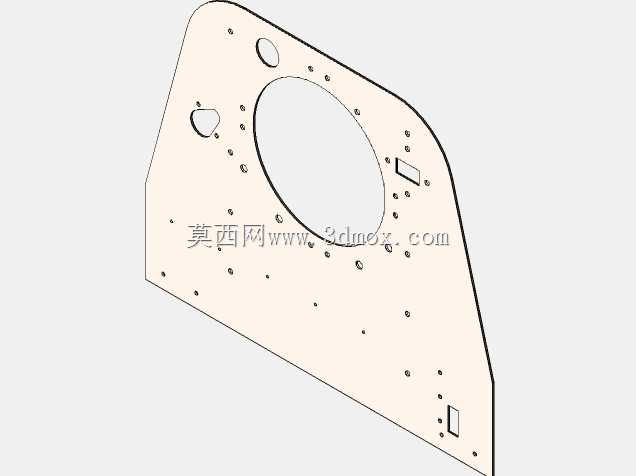

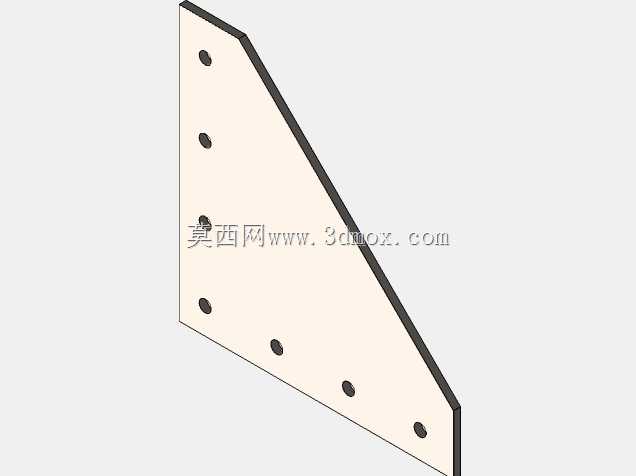

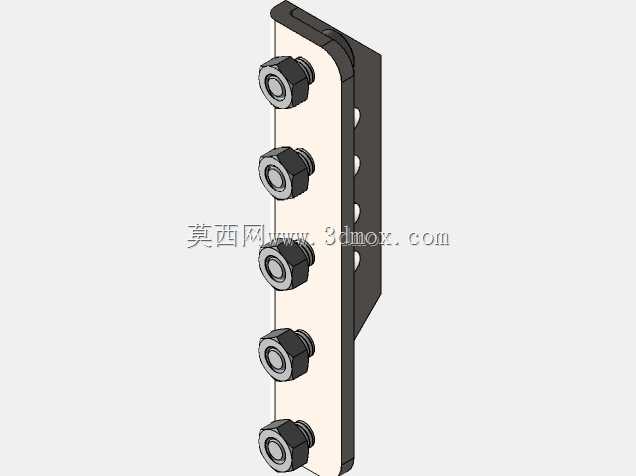

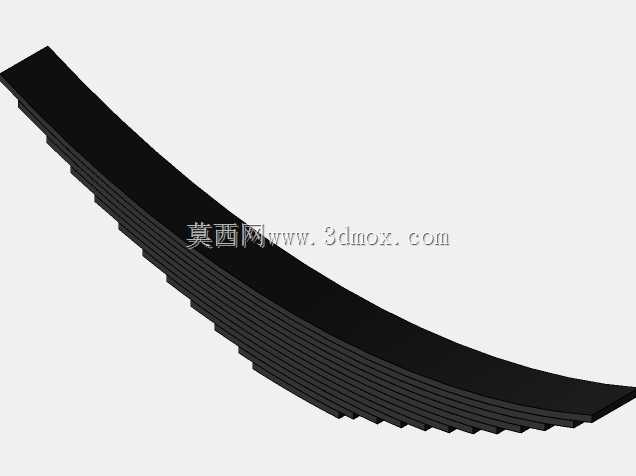

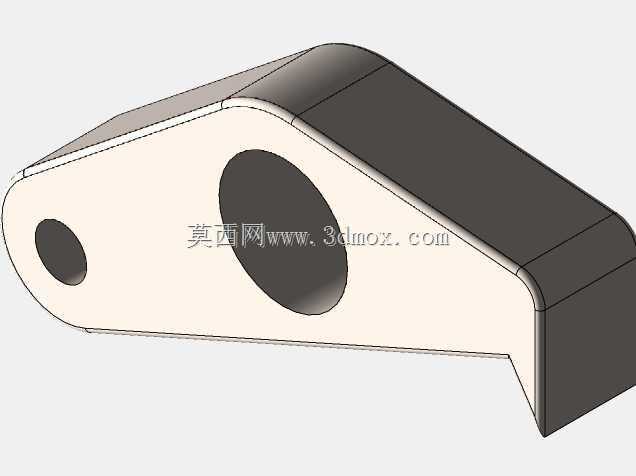

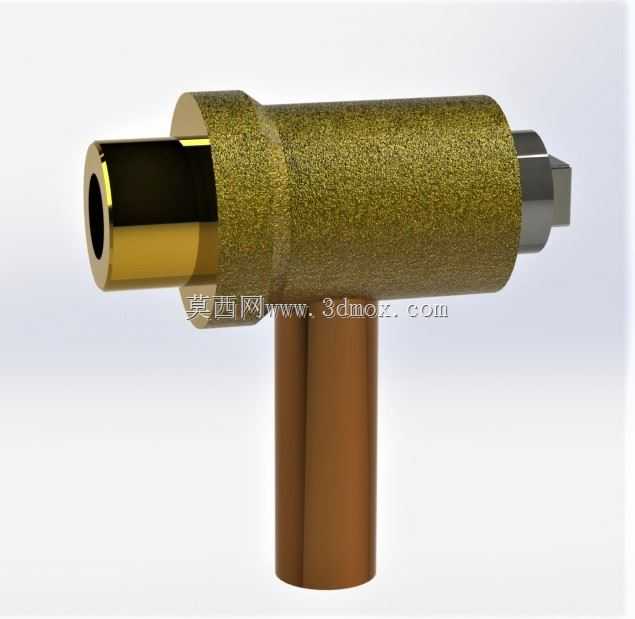

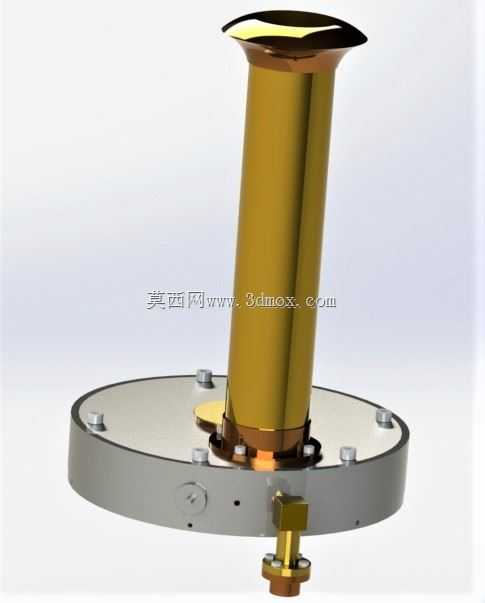

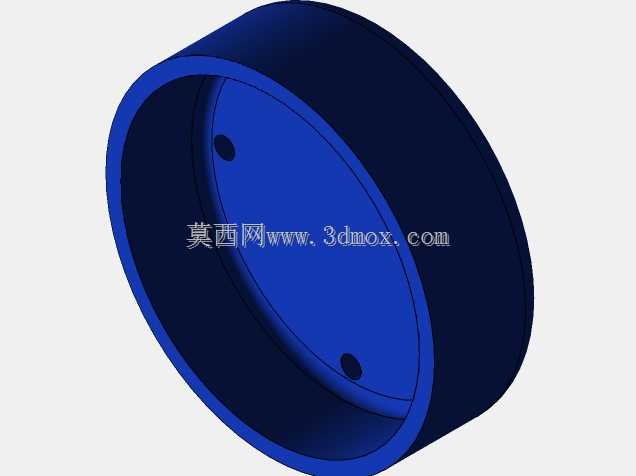

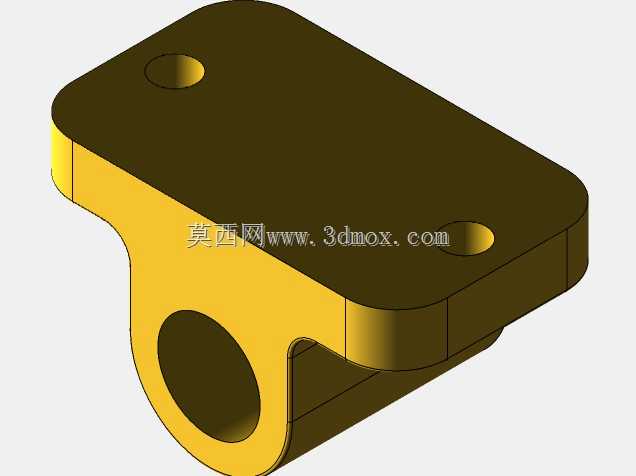

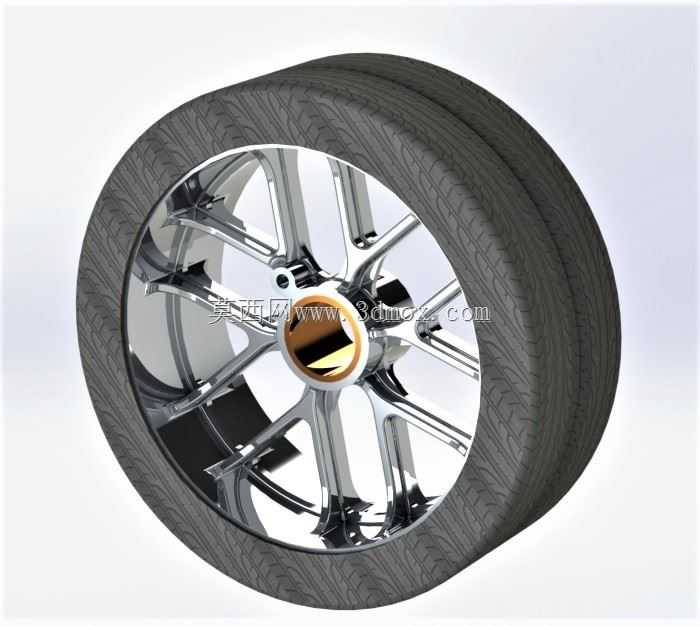

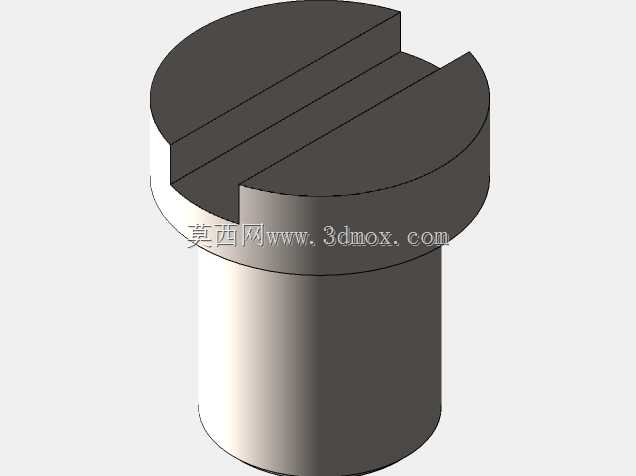

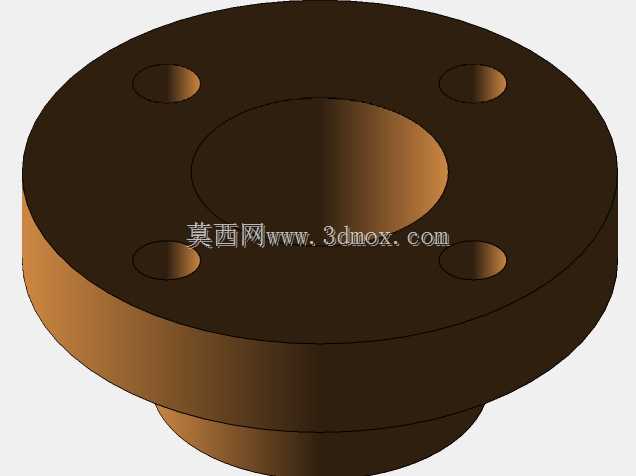

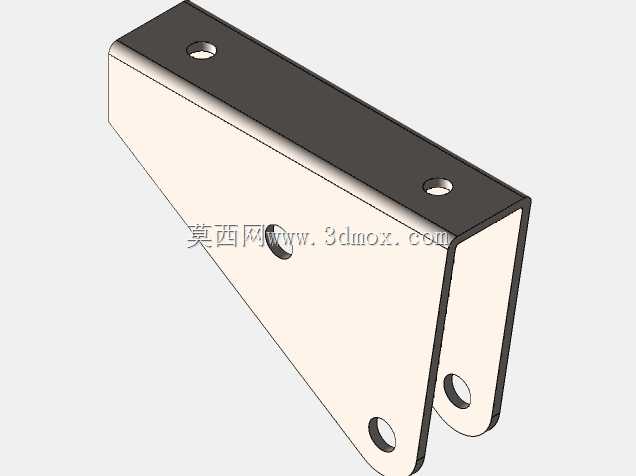

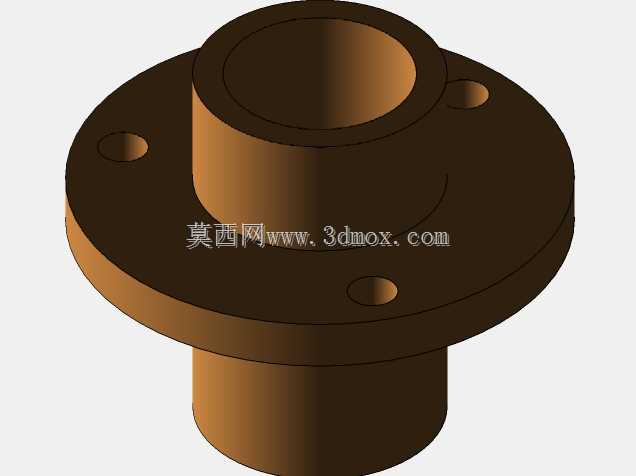

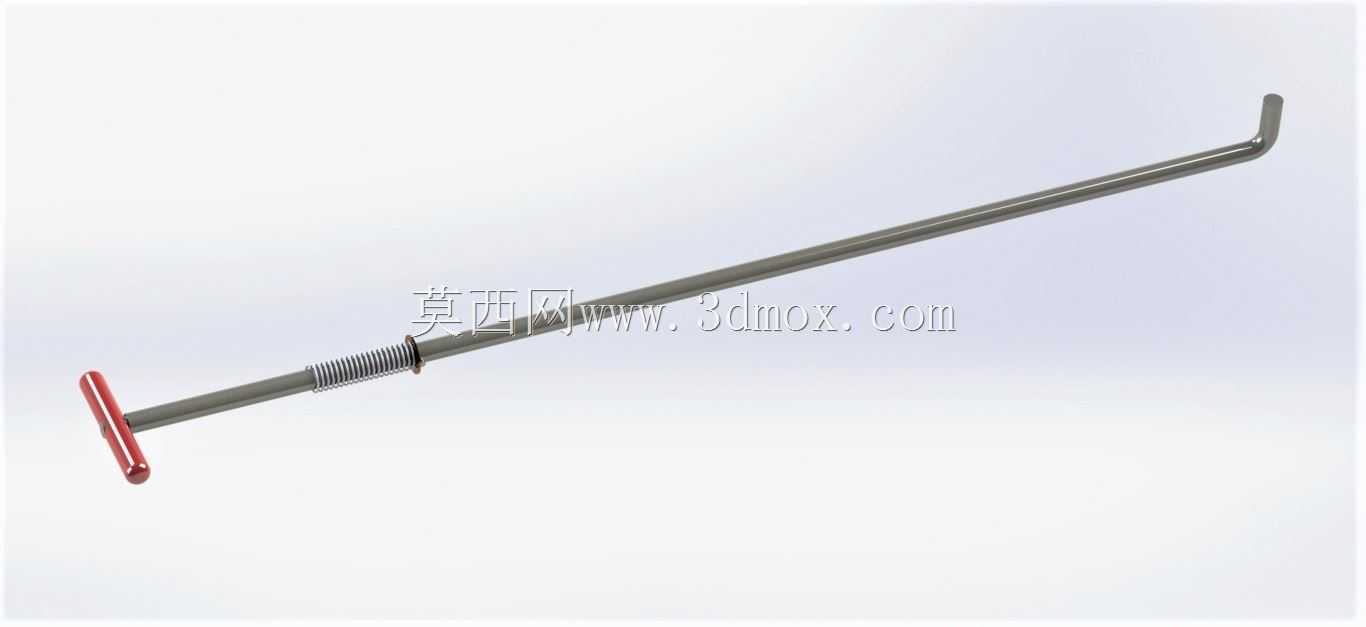

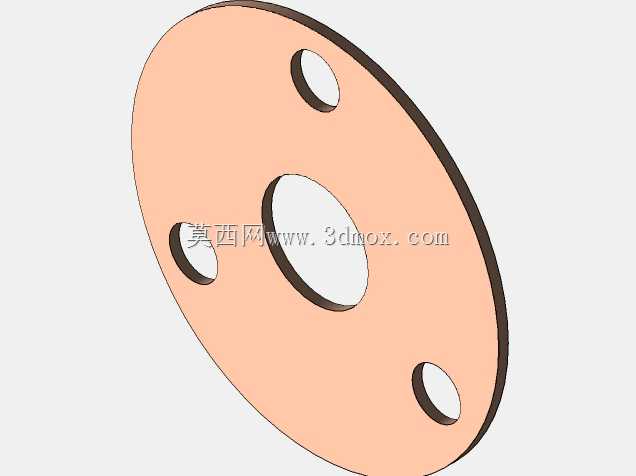

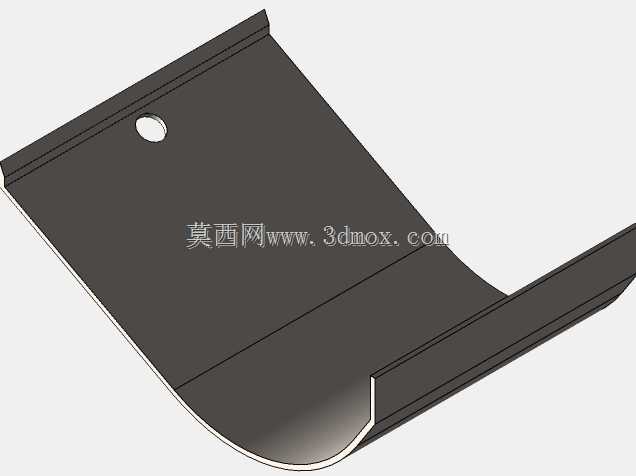

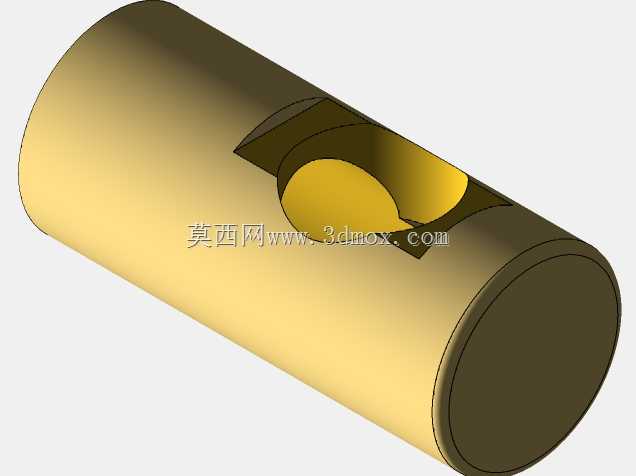

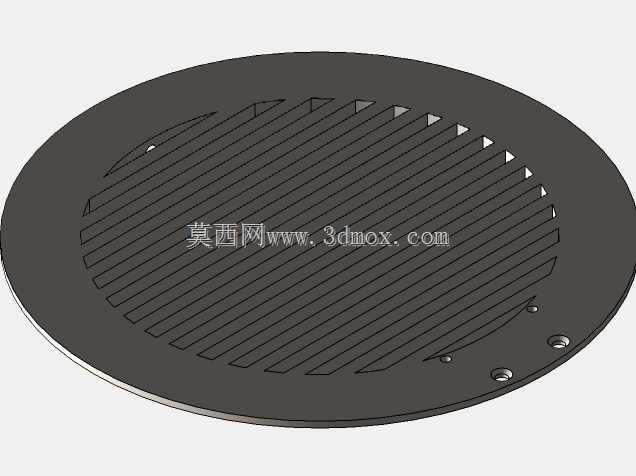

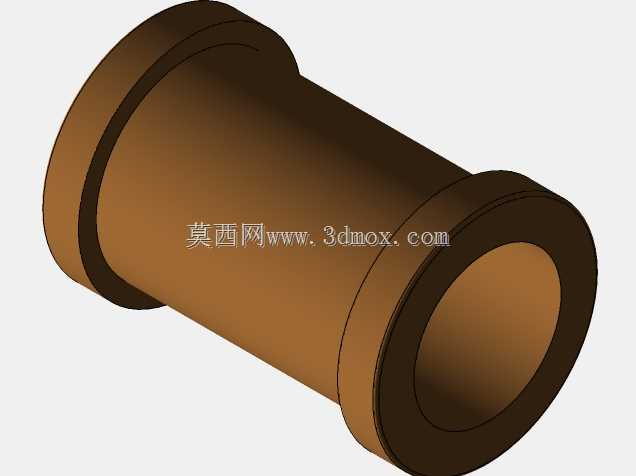

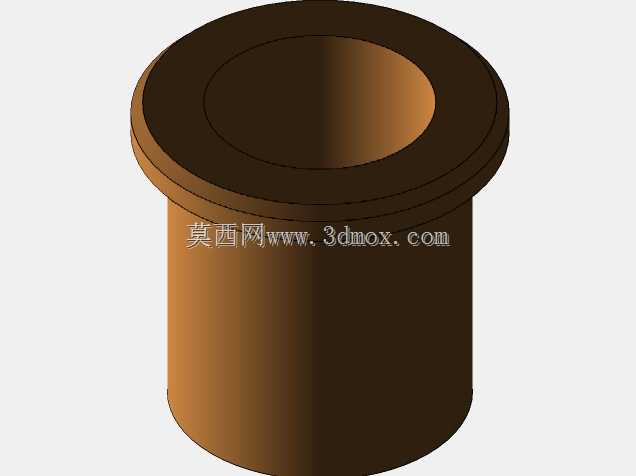

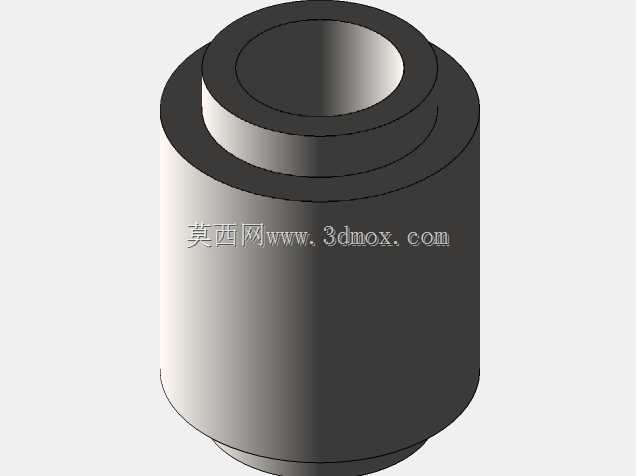

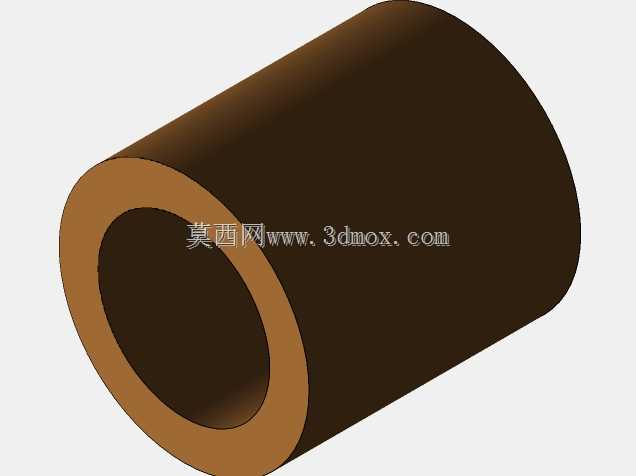

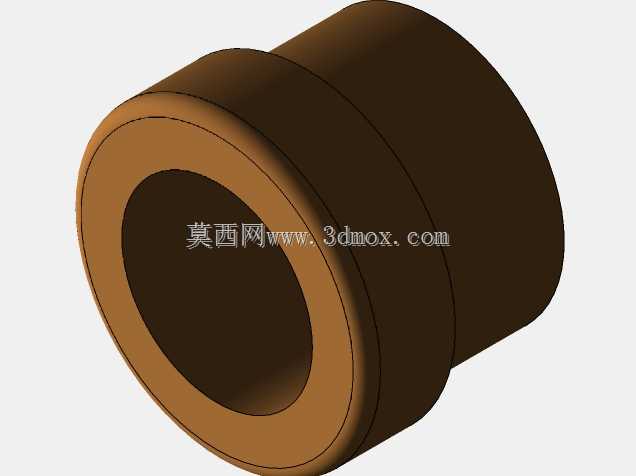

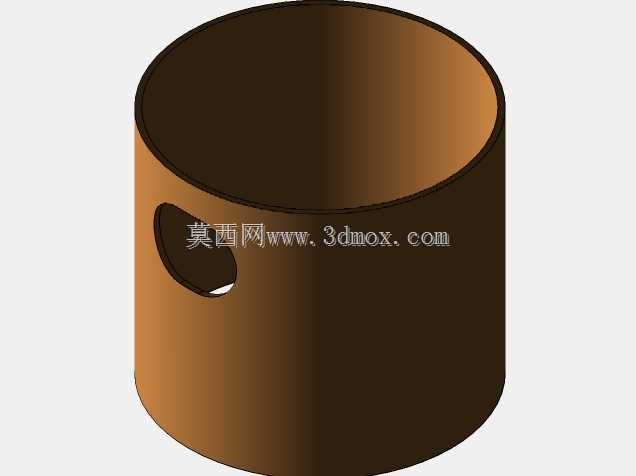

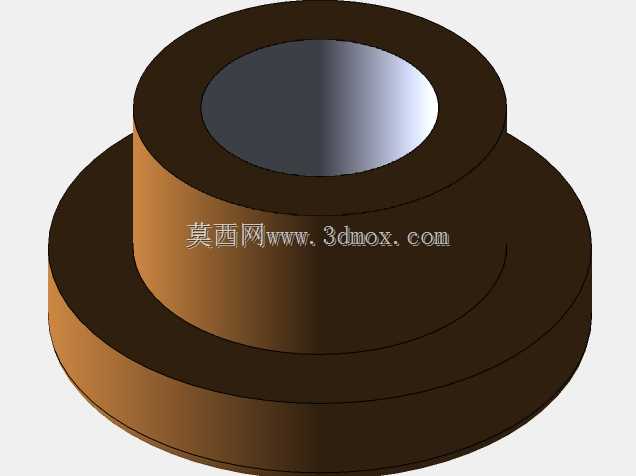

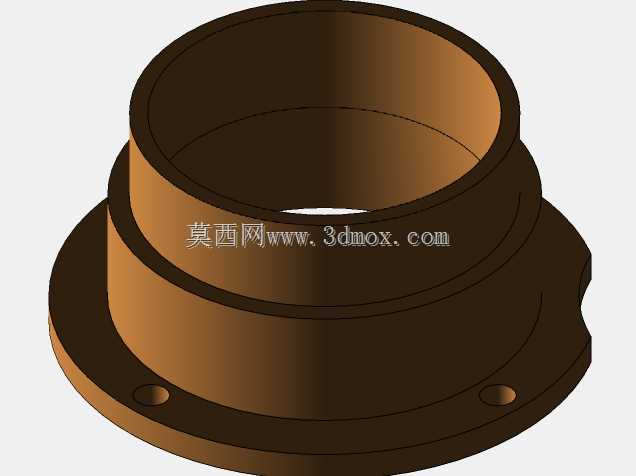

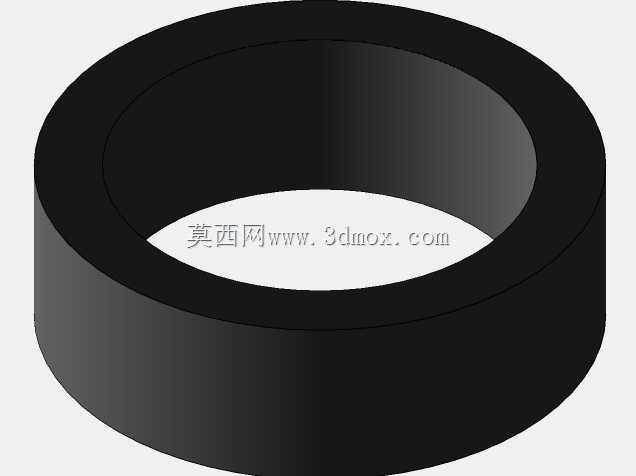

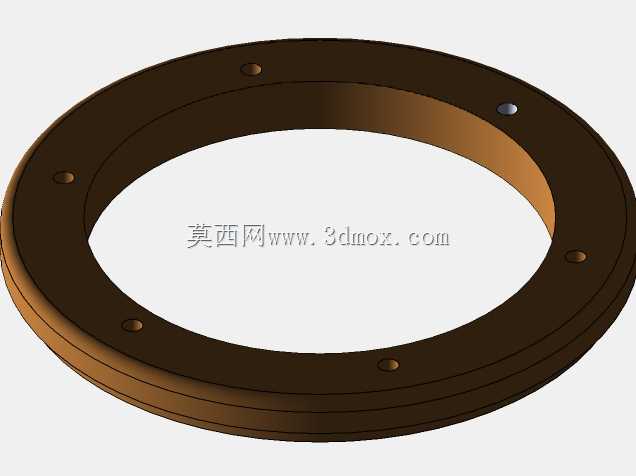

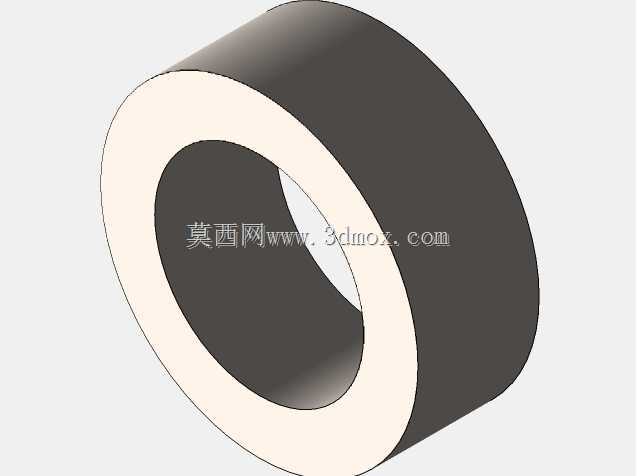

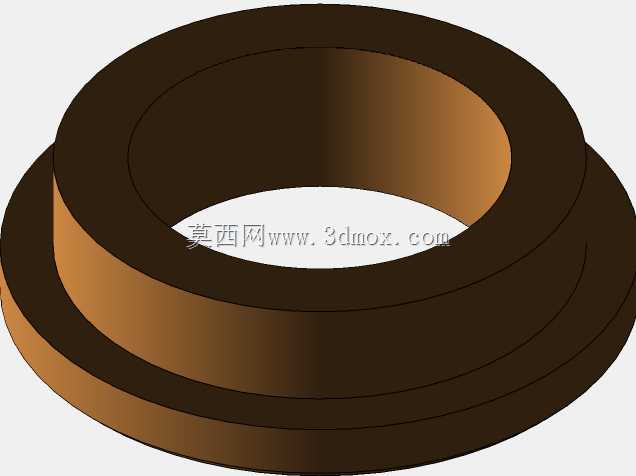

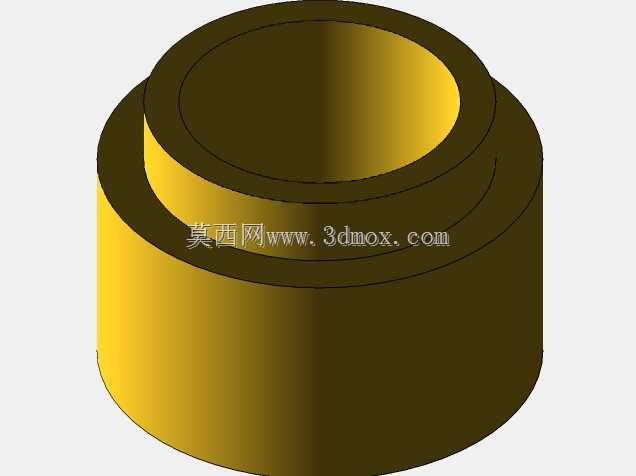

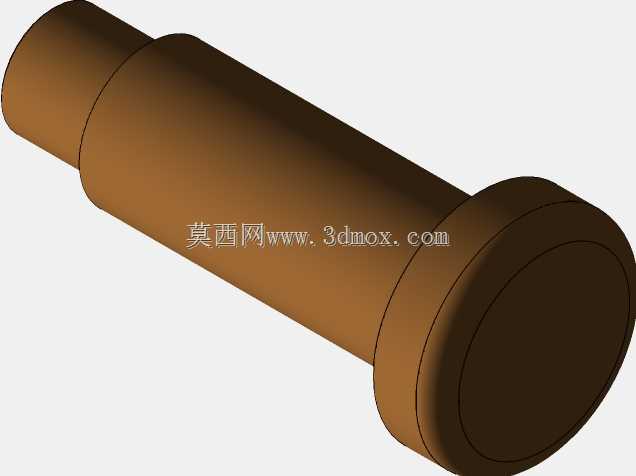

　　在三维建模过程中，每片叠片的曲面都严格按照受力形变后的自由曲率拟合，既保证装配状态下各片的贴合度符合设计要求，也预留了实际生产中热处理后的形变余量，卷耳内部的衬套安装孔尺寸适配当时通用的铜基石墨衬套规格，可直接替换同类型蒸汽车辆的损坏部件，不需要额外修改连接支座的安装尺寸。这类结构的设计逻辑完全围绕早期蒸汽车辆的作业痛点展开，没有冗余的装饰性结构，所有几何特征都服务于承载、缓冲、安装的核心需求，对于研究早期工业车辆的悬架结构演化、复刻经典蒸汽动力机械具备很高的参考价值，建模过程中还原的片间间隙、卷耳包角等细节参数，也能为同类重载弹性构件的轻量化设计提供历史参考依据。
