手动杠杆式板材压合成型工装设备

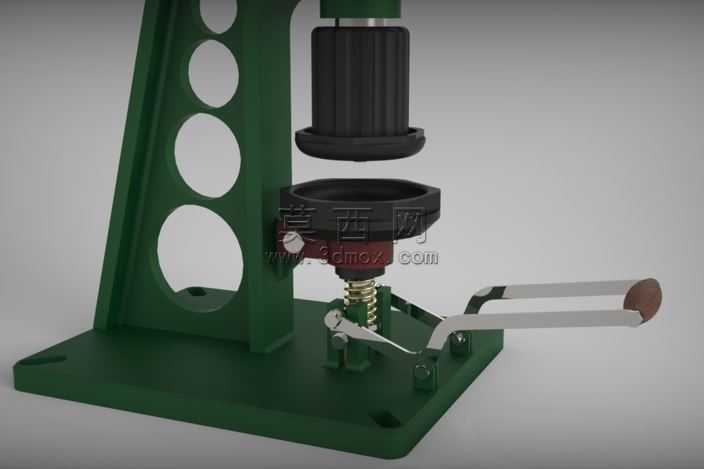

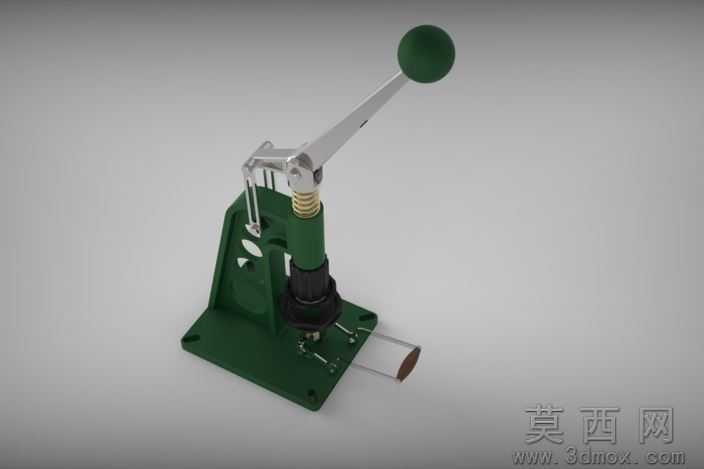

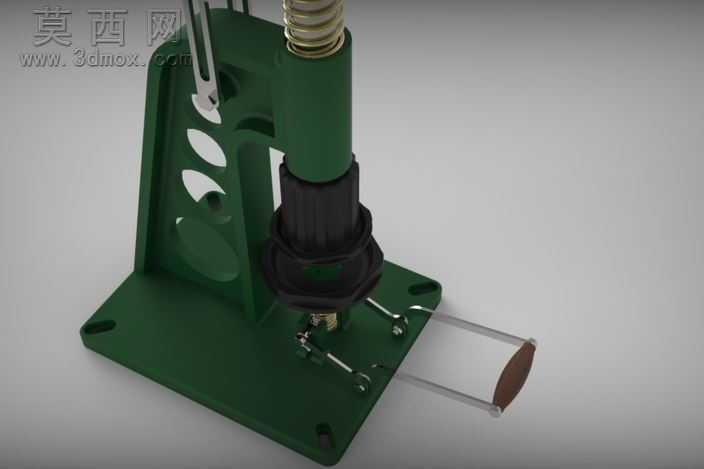

本作品为手动杠杆驱动的板材成型压合设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉检查，确保各运动部件动作逻辑符合实际机械运行规律。模型渲染阶段采用写实材质方案，设备主体机架部分赋予深绿色哑光金属漆材质，还原工业冲压设备常用的漆面质感，表面添加细微的颗粒纹理与使用磨损痕迹，避免塑料感；操作杠杆部分采用亮面镀铬金属材质，搭配端部黑色磨砂橡胶握球，还原真实操作件的触感表现；复位弹簧采用镀锌弹簧钢材质，添加螺旋纹理与金属反光效果，压头工作部分做发黑处理，模拟实际工装的工作端耐磨处理工艺，底部待加工的金属管材赋予拉丝不锈钢材质，边缘做轻微倒角处理还原真实金属件的加工特征。结构设计上采用经典的杠杆增力机构，通过长力臂操作杆将人手的输入力放大数倍传递至压头，中部设置复位弹簧实现压头完成压合动作后的自动回位，机架采用一体式L型铸铁结构设计，底部预留安装固定孔位，可将设备稳固锁紧在工作台面，避免压合作业时设备移位，压头与机架之间设置导向套结构，保证压头上下运动的同轴度，避免压合过程中出现偏载导致的成型精度不足问题。设计思路围绕小型五金加工场景的小批量板材成型需求，摒弃复杂的气动、液压驱动结构，采用纯手动机械结构，无需外接动力源即可完成薄金属板材的压印、成型、铆合等工序，整体结构紧凑，操作便捷，维护成本极低，适合小型加工门店、实验室打样、教学演示等场景使用，建模过程中对所有标准件都做了简化处理同时保留关键装配特征，既保证模型展示效果清晰，也方便后续使用者根据实际需求修改参数调整压头形状适配不同的成型加工需求。
