凸轮驱动双工位取放执行机构设计

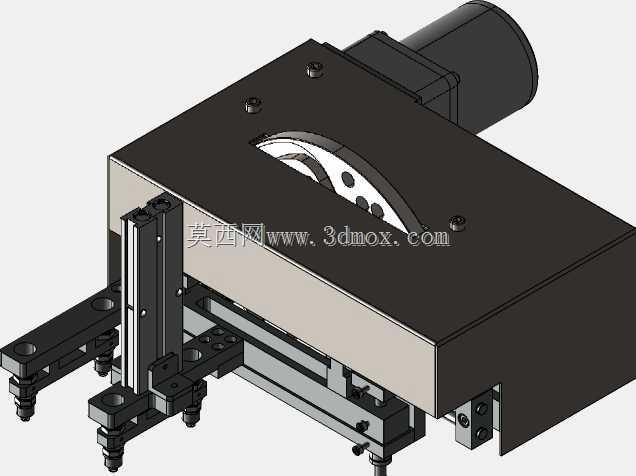

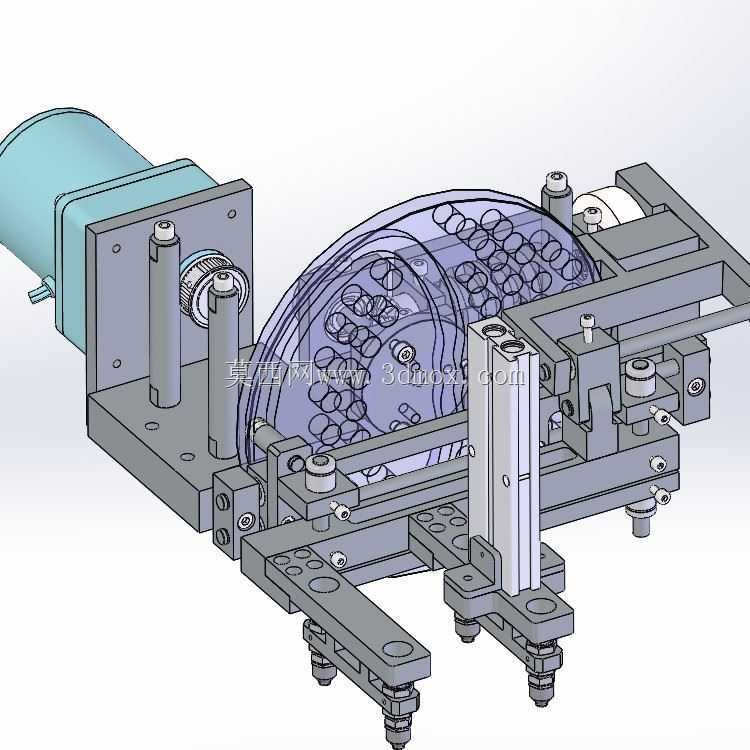

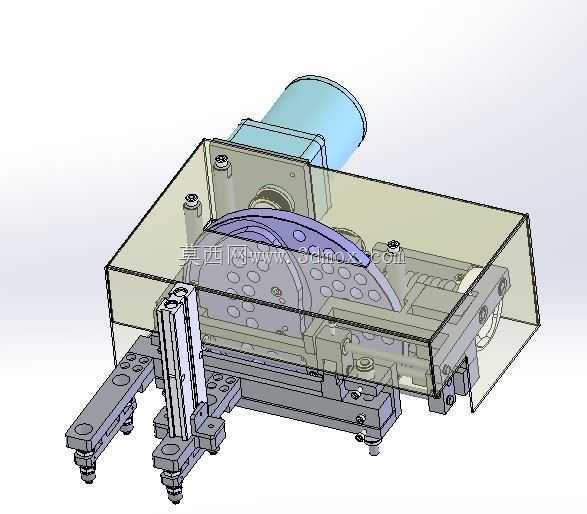

　　这套凸轮驱动的执行机构，主要面向3C电子、小五金件的精密装配、分拣工位设计，适配小行程、高节拍的上下料作业场景，可直接集成在转盘式装配机、直线输送线的接驳工位，替代传统气动抓手的点位作业模式，通过单一动力输入完成预设轨迹的复合动作，减少工位的动力元件配置数量。从结构布局来看，动力输入端采用卧式法兰安装的减速电机直连凸轮输入轴，省去额外的同步带传动环节，整体安装底座采用标准铝型材拼接配合钢板加工的安装立板，所有安装孔位均预留了±2mm的调节余量，可适配不同输送线的安装高度差。核心的凸轮组件采用槽型共轭凸轮设计，将两个执行端的升降、开合动作轨迹全部集成在单组凸轮的轮廓曲面上，

　　动力输入后通过凸轮随动器带动两侧的滑动板沿直线导轨做既定轨迹的往复运动，末端的夹爪安装位预留了标准的螺孔阵列，可根据待抓取工件的外形更换真空吸盘、夹指或者异形治具，不需要改动主体传动结构。设计过程中优先考虑了机构的动作节拍稳定性，凸轮轮廓曲线经过运动学仿真优化，全程无刚性冲击，在120次/分钟的作业节拍下，传动部件的动载荷控制在材料许用应力的60%以内，适合长时间连续运行的产线工况。安装边界方面，整套机构不含末端治具的横向最大宽度为280mm，纵向伸出长度从安装立板基准面算起为220mm，整体高度不包含电机部分为165mm，电机尾部伸出长度为110mm，安装底座的固定孔采用横向长槽设计，可在40mm范围内调整机构的前后安装位置，

　　适配不同的线体边缘安装需求。两侧的执行端间距可通过更换不同长度的连接横梁进行调整，默认间距适配120mm间距的载具工位，调整范围覆盖60mm到180mm，可覆盖绝大多数小零件装配的工位间距需求。传动部分的所有滑动配合面均设计了自润滑衬套安装位，日常维护只需要定期补充润滑脂即可，不需要频繁拆解更换易损件，凸轮随动器采用标准密封型轴承件，市场通用性强，备件采购成本低。机构的动作轨迹完全由凸轮轮廓保证，不需要额外设置传感器进行点位检测，只需要在输入轴端设置原点感应片即可完成整机的动作同步，大幅降低了配套电控系统的编程难度，也减少了工位的传感器布线工作量，适合在紧凑空间的自动化设备内部集成使用。
