参数化法兰轴套系列Ipart工厂三维设计

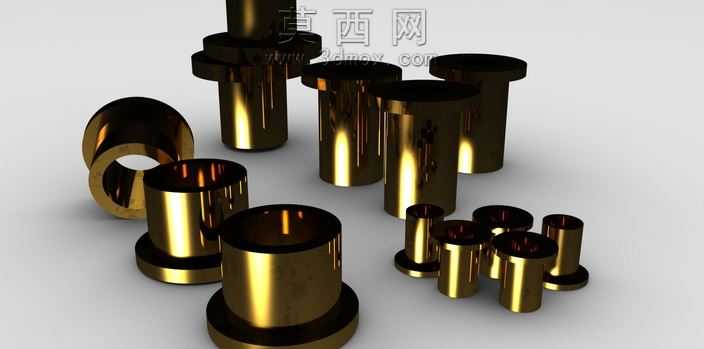

本作品为参数化法兰轴套系列的Ipart工厂三维设计成果，采用Autodesk Inventor软件完成全流程建模与渲染工作。建模阶段采用Ipart工厂的参数化设计逻辑，将内部直径、外部直径、法兰直径、法兰宽度、长度共5项核心尺寸设置为可驱动参数，无需逐个绘制单款零件，即可通过参数调用生成任意尺寸组合的法兰轴套模型，大幅提升同系列不同规格零件的建模效率，适配各类装配场景的快速选型调用需求。模型结构严格遵循法兰轴套的实际功能设计，一端为带定位法兰的限位结构，另一端为光滑轴套主体，内外圆柱面同轴度、法兰端面与轴线垂直度均按照机械加工通用公差要求设置建模约束，还原真实零件的装配配合特性，可直接用于装配干涉检查、运动仿真验证等工程场景。材质与渲染阶段，为模型赋予抛光黄铜金属材质，通过调整金属粗糙度、反射率、环境光遮蔽参数，还原金属材质的高反光质感与厚重金属光泽，渲染输出的效果图清晰展现不同规格轴套的尺寸差异与结构细节，法兰端的倒角、轴套端面的锐边处理等细节均完整呈现，直观体现零件的加工工艺特征。设计过程中优先考虑系列化零件的复用性，将所有规格的法兰轴套整合至同一个Ipart文件中，调用时仅需在参数表中选择对应规格或输入目标尺寸，即可自动生成对应零件模型，无需重复进行草图绘制、特征拉伸等操作，适配机械设计中同系列多规格零件的快速设计需求，可直接用于五金配件库搭建、设备装配设计等工作场景，模型结构严谨，参数逻辑清晰，具备较高的工程实用价值。
