轴向引脚圆柱封装二极管三维结构设计

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB板级设计环节，轴向引脚圆柱封装二极管是极为常用的被动半导体器件，这类器件主要承担电路整流、单向导通、反向电压钳位、信号检波等核心功能，是保障电路电流走向可控、避免反向电压击穿后端敏感芯片的基础元件。做这类器件的三维建模时，首先要明确其实际安装场景的边界约束：多数场景下该类二极管会采用卧式贴板焊接，也有部分高密度板卡会采用立式弯折引脚安装，因此建模时既要还原器件本体的外形特征，也要预留引脚弯折的结构参考，方便结构设计人员在做PCB布局、板卡堆叠、外壳装配干涉检查时直接调用，不需要反复核对器件手册的尺寸参数。

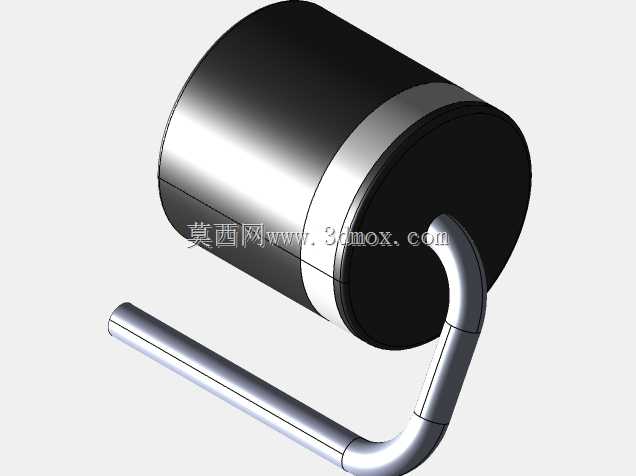

　　从结构设计的细节来看，该二极管本体采用圆柱型环氧封装结构，本体直径为8.4毫米，本体轴向长度为8.4毫米，这个尺寸参数属于中功率整流二极管的常规封装规格，相比小信号二极管的本体尺寸更大，能够承载更高的正向导通电流，散热表现也更适配中小功率整流场景。建模时本体部分做了三段式结构区分：中间段为黑色环氧塑封主体，表面做哑光质感处理，还原实际器件的塑封层外观；两端为金属镀镍电极帽，电极帽与塑封本体的配合处做了微小的倒角过渡，还原实际生产中电极压装后的工艺特征，避免建模时出现直角锐边，和实际器件的装配公差特征不符。

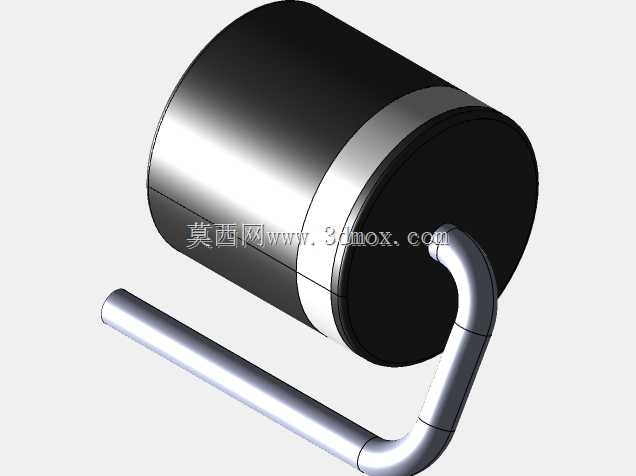

　　引脚部分采用镀锡铜质引线结构，从电极帽中心同轴引出，其中一侧引脚做了90度弯折处理，还原实际生产中板卡预加工的引脚成型状态，引脚直径匹配常规0.8毫米的标准线径，弯折处做了圆弧过渡，还原实际引脚弯折时的内R角特征，避免建模时出现直角弯折的不符合工艺的结构——实际生产中铜引脚如果做直角弯折很容易出现应力集中导致引脚断裂，因此建模时保留合理的弯折圆角，也能给后续做板卡装配仿真、引脚应力分析提供准确的结构参考。

　　在实际工程应用中，这类二极管的安装边界需要重点关注：卧式安装时，器件本体底部距离PCB板面的高度通常控制在0.5到1毫米之间，避免本体与板面的焊盘、走线出现接触短路，同时也要保证引脚伸出焊盘的长度符合波峰焊的工艺要求，过长的引脚会在焊接后需要额外剪脚工序，过短则会导致焊接浸润不足出现虚焊。建模时将引脚的伸出长度做了合理预留，设计人员可以根据自身板卡的实际安装需求，直接调整引脚的弯折位置、伸出长度，不需要重新绘制本体结构，能够大幅缩短板级结构设计的周期。

　　从设计思路的角度来说，这类通用电子元器件的三维建模不需要做过于复杂的内部结构还原，因为结构设计环节的核心需求是做装配干涉检查、布局空间校验，只需要精准还原器件的外部轮廓、安装尺寸、引脚位置即可，不需要还原内部的PN结、焊料层等内部结构，否则会导致模型文件过大，在大型板卡装配体中调用时出现卡顿，影响设计效率。同时建模时所有的配合面都做了公差适配的预留，比如电极帽和塑封本体的配合处预留了0.02毫米的装配间隙，和实际器件的生产公差范围匹配，避免在做虚拟装配时出现过盈配合的误判。

　　这类圆柱封装二极管的适用场景非常广泛，从常见的电源适配器整流电路、家电控制板的防反接电路，到工业PLC的输入输出端口保护电路、汽车车灯的驱动电路，都能见到同规格封装的二极管，因此精准的三维模型能够帮助不同领域的结构设计人员快速完成器件布局，不需要反复对照二维手册测量尺寸，也能避免因为尺寸理解偏差导致的后期壳体开模干涉、板卡装配不上等问题。在做高密度板卡设计时，还可以基于该模型模拟器件的散热空间预留，因为中功率二极管在满负载工作时会产生一定的热量，本体周围需要预留足够的对流空间，避免热量堆积导致器件寿命下降，精准的本体尺寸模型能够帮助热设计人员更准确地仿真散热路径，优化板卡的器件布局。
