轴向引线式玻封二极管三维结构设计

　　在消费电子、工业控制板卡、小型电源模块的PCB布局布线环节，轴向引线式二极管是最常被用到的半导体被动器件之一，这类器件的三维模型精度，直接影响到板卡装配干涉检查、线束排布仿真、整机结构空间校核的最终结果，很多刚入行的结构工程师在做PCB配套结构设计时，往往会忽略这类小尺寸分立器件的建模精度，要么直接调用标准库中尺寸偏差较大的通用模型，要么简化引脚弯折形态，最终在样机试装阶段出现引脚与周边壳体、散热片、接插件干涉的问题，拖慢项目迭代节奏。

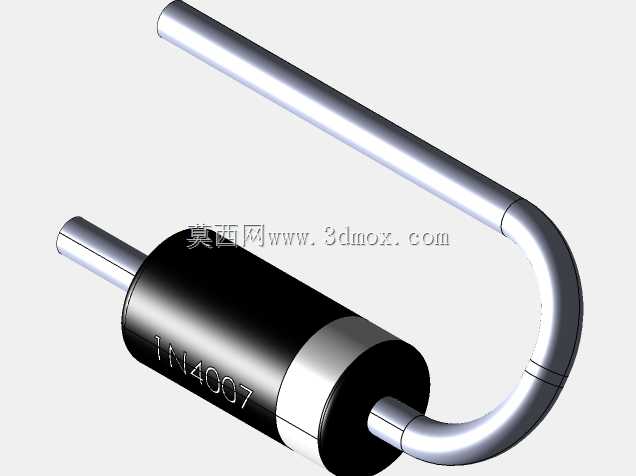

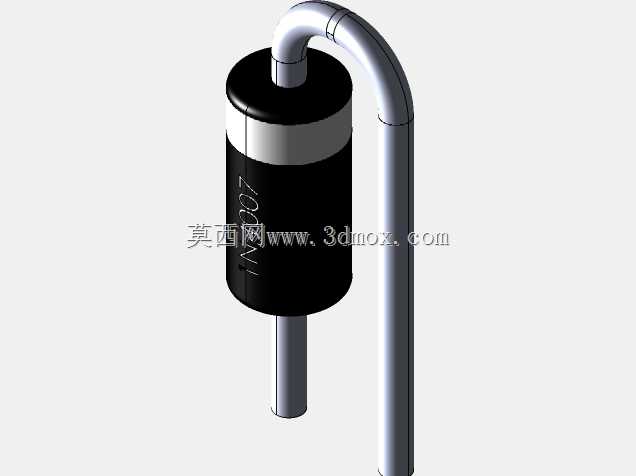

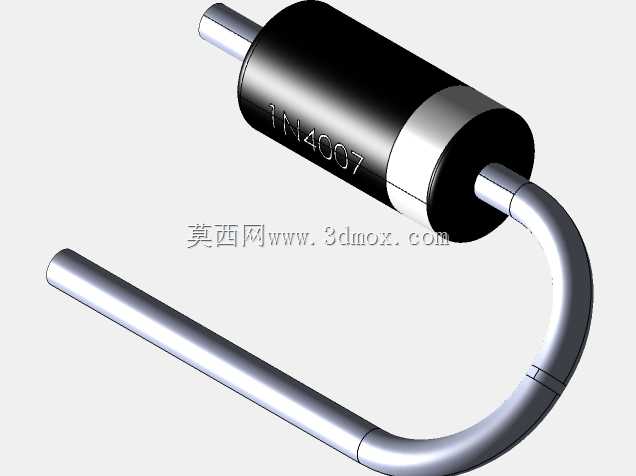

　　这款二极管的建模完全参照实物量产形态还原，本体垂直直径控制在2.5毫米，整体本体长度为5.2毫米，建模过程中没有对本体的玻封层、金属端帽做过度的曲面简化，金属端帽与玻封壳体的衔接处做了0.1毫米的微小倒角处理，还原了实际器件封装时的压接结构特征，避免模型渲染或工程出图时出现锐利直角的失真问题。引脚部分采用直径0.6毫米的标准引线规格，其中一侧引脚做了90度弯折处理，弯折处的圆角半径严格按照引脚成型工艺要求设置为1倍引脚直径，没有做成直角弯折的理想化形态——这一点在实际工程应用中非常关键，很多工程师建模时为了省事直接做直角弯折，计算出来的引脚长度、安装高度都会和实际器件存在偏差，做波峰焊载具设计时就会出现器件卡不进载具定位槽、引脚伸出长度不符合焊接要求的问题。

　　从实际应用场景来看，这类带弯折引脚的二极管大多用在板内空间局促、直插器件需要避让上层结构件的场合，比如小型开关电源的次级整流回路、工控传感器的信号调理板、车载小功率控制模块中，直插安装时弯折的引脚可以贴靠PCB表面走线，降低器件整体安装高度，给上方的壳体、灌封层预留足够安全距离。建模时特意还原了本体表面的标识印刷区域的凹凸特征，虽然这部分特征不影响结构装配，但在做整机BOM可视化核对、生产装配作业指导书渲染时，可以清晰区分不同型号的二极管，避免产线物料混装。

　　设计这款模型时，首先梳理了实际器件的装配公差链：本体直径的公差带控制在±0.1毫米，引脚直径公差±0.05毫米，弯折引脚的水平段长度、垂直段高度都参照主流厂商的成型规范设置，确保模型导入PCB设计软件后，和封装库的焊盘位置完全匹配，不会出现引脚与焊盘错位的问题。其次考虑到不同场景的使用需求，模型的本体、两个金属端帽、两根引线都做了独立的实体分层，工程师在做热仿真时可以单独给不同部件赋予对应的材料参数——玻封本体赋予玻璃材质参数，端帽和引脚赋予可伐合金、镀锡铜的材料参数，不需要再对模型做二次拆分处理。

　　很多结构工程师在做小型电子设备的结构设计时，容易把这类分立器件的模型做成简化的圆柱体加直杆，忽略引脚成型的实际形态，最终做装配检查时，往往发现实际器件装上去之后，弯折的引脚会顶到旁边的电解电容、接插件外壳，不得不重新改板调整器件位置。这款模型在设计时就考虑到了这类常见问题，引脚弯折的角度、伸出长度都按照量产时的常规成型参数设置，既可以直接用于直插安装的场景仿真，也可以通过编辑特征修改弯折角度、引脚长度，适配不同的安装空间要求。另外本体两端的金属端帽和引线的衔接处，做了微小的圆弧过渡，还原了实际器件焊接封装时的焊料圆角特征，在做产品外观渲染、爆炸图制作时，细节表现更贴近实物，不会出现模型生硬的拼接感。

　　在安装边界的校核维度，这款模型的安装高度从PCB表面到本体最高点的尺寸，按照弯折引脚贴板安装的状态计算为3.2毫米，比同规格直插不弯折的二极管安装高度降低了近40%，对于内部空间高度受限的薄型设备、灌封式模块来说，这个尺寸参数可以直接作为结构设计的空间预留参考，不需要再额外查找器件手册核对安装尺寸。同时模型的引脚间距按照标准2.54毫米网格的封装规格设置，兼容主流的万能板、定制PCB的焊盘布局，导入装配环境后不需要额外调整位置即可完成虚拟装配，大幅提升结构设计阶段的器件选型与布局效率。
