GI751轴向引线圆柱型二极管三维结构

　　做电子设备结构设计快十二年，经手的板级、整机类项目里，轴向引线的圆柱封装二极管是再常见不过的基础元器件，这次做的GI751型号二极管三维模型，完全是按照实际量产器件的真实尺寸还原，没有做任何艺术化夸张处理，不管是做PCB板的干涉检查、整机布线的空间预留，还是做产品爆炸图、装配工艺示意，都能直接调用，不会出现尺寸偏差导致的结构冲突问题。

　　先从实际应用场景说，这类小尺寸轴向二极管的使用场景覆盖得特别广，小到手持消费类电子产品的电源整流、信号检波回路，中到工业控制板卡的续流保护、反接防护单元，大到车载低压配电模块的浪涌抑制回路，都能看到它的身影。不同于贴片封装的二极管需要走SMT贴装流程，这种轴向引线的器件既可以在波峰焊产线上做通孔插装，也能在小批量试制、维修改板的时候手工焊接，对生产工艺的适配性很强，哪怕是没有高端贴装设备的小作坊，也能完成装配，这也是它至今没有被贴片器件完全替代的核心原因之一。

　　说到器件本身的功能特性，GI751属于典型的小功率半导体二极管，核心是利用PN结的单向导电特性，在电路里承担整流、限幅、检波、续流、反接保护等作用，和大功率螺栓型、平板型二极管不同，它的额定电流、反向耐压参数都适配低压小功率回路，自身发热极低，常规工况下不需要额外加装散热结构，靠自身引脚和PCB铜箔就能完成散热，不会给整机的热设计增加额外负担。很多刚入行的结构工程师做布局的时候，总觉得这类小器件随便放就行，实际上如果忽略了它的本体尺寸和引脚折弯半径，很容易在装配的时候和周边的电解电容、电阻、接插件出现空间干涉，尤其是在做高密度排布的板卡设计时，毫米级的尺寸偏差就可能导致整个板卡无法装入壳体，这也是为什么要做精准三维模型的核心原因——提前把所有安装边界的问题在设计阶段排查掉，避免打样后返工。

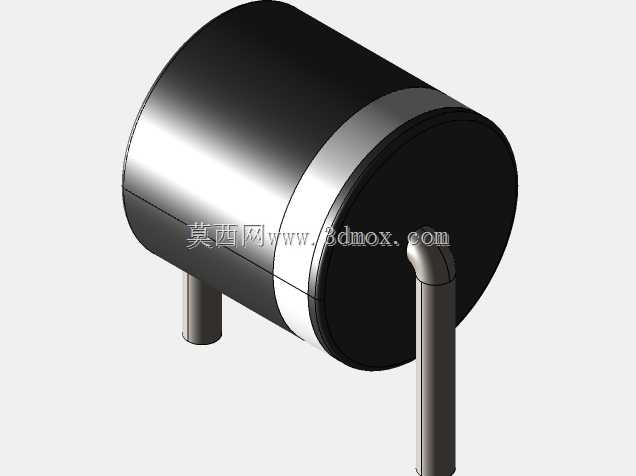

　　再讲设计思路，建模的时候没有走简化建模的捷径，而是完全还原器件的真实结构：主体的圆柱封装本体，是按照实际器件的分层结构做的，内部是半导体芯片与引线框架的焊接结构，外部是黑色的环氧塑封层，中间一圈银色的环带是负极标识环，这个细节绝对不能省，很多新手建模的时候容易把极性做反，要是用了极性错误的模型做装配指导，生产的时候把二极管焊反，轻则电路功能失效，重则烧坏后端的核心芯片，造成批量质量事故。两端的引线也不是随便拉两个圆柱就完事，是按照实际可焊性镀层的引线直径做的，同时还原了引线从本体端面引出的过渡圆角，这个细节很重要，因为实际生产中给引脚打弯成型的时候，这个位置的应力最集中，如果建模的时候忽略了过渡圆角，做引脚成型工艺分析的时候，算出来的折弯应力会比实际值大很多，容易误判引脚断裂的风险。

　　尺寸和安装边界是这个模型最核心的部分，这款GI751二极管的本体直径是8.6毫米，本体长度也是8.6毫米，是个近似等径的短圆柱结构，两个轴向引线的直径按照行业通用的0.8毫米线径还原，引线的有效长度预留了足够的工艺余量，不管是做卧式贴板安装，还是立式垂直安装，都能根据实际安装需求调整引脚的折弯角度和留长。做安装边界校核的时候要注意几个关键点：如果是卧式安装，本体距离PCB板面的高度要预留至少1毫米的间隙，避免塑封本体和PCB表面的丝印层、焊盘阻焊层摩擦损伤，同时也能给焊接后的助焊剂残留预留挥发空间，避免长期使用后出现绝缘下降的问题；如果是立式安装，要注意本体下端距离板面的高度，以及上端的高度不能超过壳体的内部净空，尤其是在做薄型手持设备的时候，本体的顶部高度往往是决定整机厚度的边界点之一。另外，两个引脚的孔位间距要根据实际成型的引脚跨距来定，常规卧式安装的跨距一般在10毫米左右，立式安装的跨距在2.5毫米左右，模型里的引线是未成型的直引线状态，设计的时候可以根据自己的孔位要求直接调整折弯参数，不需要重新建模。

　　还有个容易被忽略的细节，就是塑封本体的表面质感，建模的时候还原了环氧塑封材料的微哑光质感，不是高光亮面的，做产品渲染图的时候，能和周边的塑料壳体、金属接插件、PCB板的质感形成明显区分，不管是做产品说明书的配图，还是做生产作业指导书的示意图，都能让看图的人一眼识别出这个器件，不会和同封装的电阻、陶瓷电容混淆。另外，负极标识环的宽度、位置也完全按照实际器件的比例做的，不是随便画个圈凑数，哪怕是在三维装配体里缩小视图，也能清晰分辨出正负极方向，减少设计和生产过程中的极性识别错误。

　　实际用这个模型做设计的时候，还可以直接给它赋予材料属性，做整机的重量配平计算，因为模型的尺寸是1:1还原的，塑封材料和金属引线的密度按照实际值设置后，算出来的单个器件重量和实际称重的偏差不会超过5%，对于做便携式设备、航空航天类对重量敏感的产品来说，这个精度完全能满足前期方案阶段的重量估算需求，不需要等实际器件买回来再称重调整配重。另外，在做电磁兼容仿真的时候，这个精准的模型也能导入到仿真软件里，评估引脚的天线效应、本体和周边金属结构的寄生电容影响，比用简化方块模型算出来的仿真结果准确度高很多。

　　很多工程师做三维模型的时候，总觉得这类基础通用器件随便找个差不多的模型凑合用就行，实际上在实际项目里，往往就是这些小器件的尺寸偏差，导致整个装配出现干涉，或者生产的时候出现极性焊反、引脚长度不够的问题，反而浪费更多的时间改图、返工。这个二极管模型从本体尺寸、引线结构到极性标识，都完全按照量产实物还原，没有做任何简化或者夸张处理，不管是做结构设计的干涉检查、装配工艺的成型模拟，还是做产品展示的渲染配图，都能直接适配，不需要再花时间调整尺寸或者补细节。
