直插式整流二极管1N4007结构建模

　　在低压整流电路的PCB布局、电源模块结构设计、教学演示教具开发等场景中，直插式整流二极管的三维建模精度直接影响整机装配干涉检查、布线空间预留的准确性，1N4007作为民用、工业小功率整流场景中应用极广的硅整流二极管，其结构还原需要贴合实际生产中的元件公差与安装特性。这款元件的核心功能是利用PN结的单向导电性，在工频低压电路中完成交流到直流的整流转换，常见于小功率电源适配器、家电控制板、低压配电柜辅助回路、实验教学电路板等场景，额定整流电流1A，反向耐压1000V，能够覆盖绝大多数民用小功率整流需求，是电子结构设计中最常调用的基础元件之一。从设计思路来看，建模时优先还原元件的实际装配形态，而非理想化的几何结构：

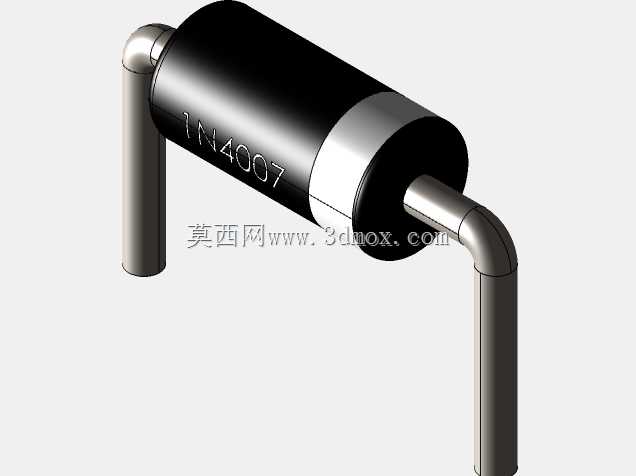

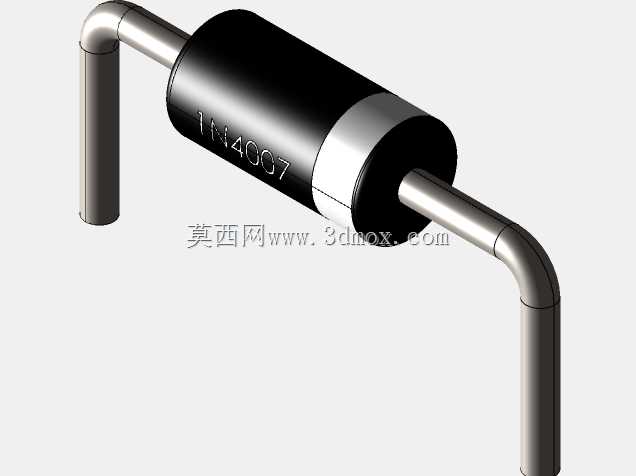

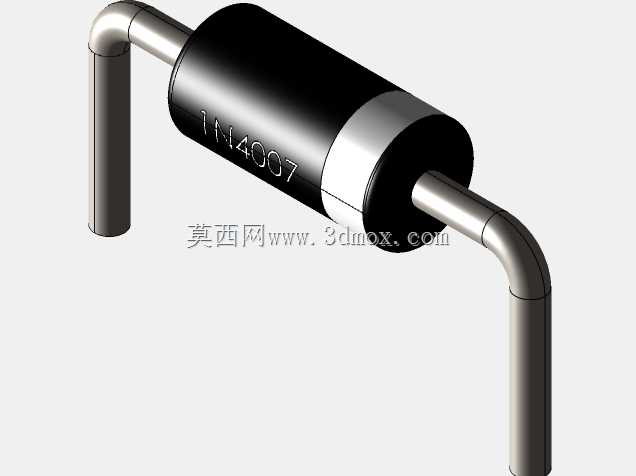

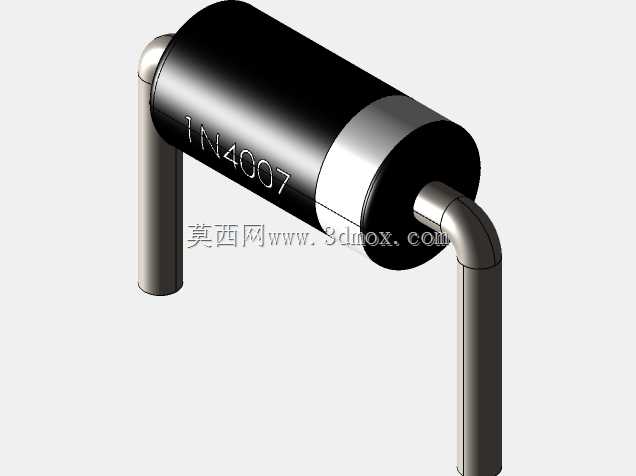

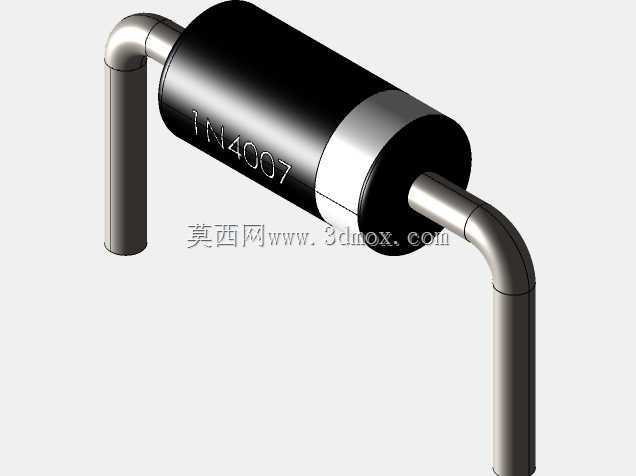

　　主体封装部分采用黑色环氧塑封结构，表面丝印清晰标注型号信息，两端金属帽与塑封本体的配合台阶需要还原实际生产中的压接结构，避免建模时出现完全光滑的柱体导致与实际元件视觉偏差；引线部分采用弯脚成型结构，区别于理想化的直插引脚，实际量产中元件会根据PCB安装孔距做预弯处理，建模时还原了常见的折弯弧度，引线表面做金属哑光质感处理，还原镀锡铜引线的实际视觉效果，同时严格控制引线直径与折弯半径，避免在PCB装配仿真中出现孔位不匹配、折弯处与周边元件干涉的问题。外形尺寸与安装边界是这类基础元件建模的核心管控点，建模时严格遵循实际元件的尺寸规范：塑封本体直径控制在2.5毫米，本体长度5.2毫米，匹配行业通用的DO-41封装尺寸；引线直径0.7毫米，

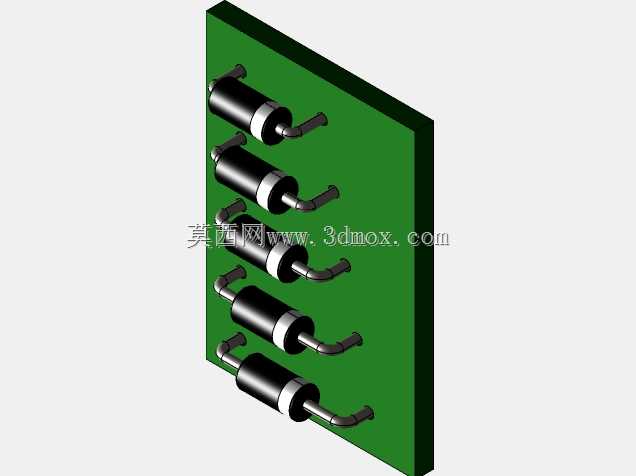

　　适配常规0.8毫米直径的PCB安装孔，预留足够的插装公差；引脚节距覆盖7毫米到11毫米的常用成型规格，能够适配不同布局密度的电路板安装需求，建模时将不同节距的折弯形态做了统一的参数化约束，方便设计人员根据自身PCB孔距快速调整引脚间距，无需重新建模。在实际结构设计场景中，这类基础元件的模型精度往往容易被忽略，但恰恰是这类小元件的尺寸偏差，容易导致整机装配时出现元件顶壳、引线与周边电容电阻干涉、波峰焊时元件歪斜等问题，建模时特意还原了塑封本体两端的金属端盖凸台结构，以及引线折弯处的圆角过渡，避免出现直角折弯这种不符合实际加工工艺的结构，同时在模型的装配基准设置上，以元件本体的中心轴线与PCB安装面的交点作为装配原点，

　　方便设计人员在装配环境中快速对齐孔位，提升布局效率。不同于理想化的教学模型，这款建模充分考虑了工厂实际生产中的元件成型公差，引线的折弯角度、伸出长度都参考了主流电子元件厂商的出厂成型规范，既不会出现引线过长导致的剪脚工序冗余，也不会出现引线过短导致的插装不到位问题，在做整机热仿真时，也可以基于这个模型的本体材质、引线材质参数，准确模拟二极管工作时的热量通过引线向PCB焊盘传导的路径，为电源模块的热设计提供准确的模型支撑。对于刚接触电子结构设计的工程师来说，这类基础元件的建模练习也能帮助理解直插式半导体元件的封装逻辑，区分塑封本体、金属端帽、引线三个部分的装配关系，避免在后续设计中出现封装尺寸混淆、安装空间预留不足的低级错误，在做数字化样机的BOM搭建时，准确的三维模型也能帮助采购、生产环节快速识别元件规格，减少因模型与实物不符导致的来料错误问题。
