轴向色环直插电阻三维结构模型

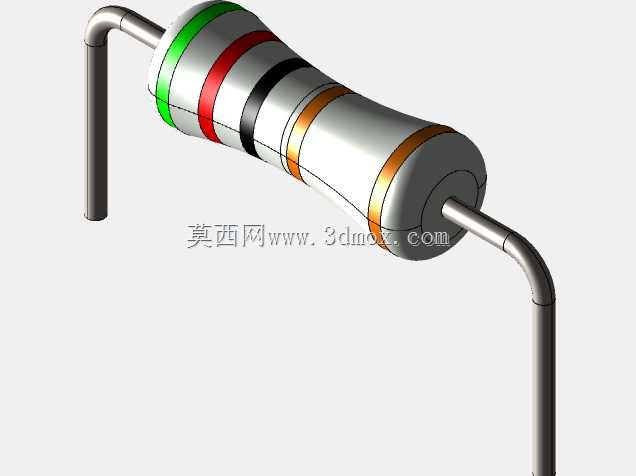

　　在消费电子、工业控制板卡、小型电力测控装置的PCB设计环节里，直插式轴向电阻是最常被用到的无源限流、分压元件，很多刚接触结构建模的工程师容易忽略这类小元件的安装空间校核，往往只在原理图里标注阻值参数，等到PCB做板后组装才发现元件引脚弯折长度不对、主体和周边接插件或者外壳筋位产生干涉，最后不得不飞线或者修改外壳模具，造成不必要的成本损耗。这个模型还原的是常规小功率轴向色环电阻的真实结构，主体采用两端收窄的腰鼓形陶瓷基体设计，表面覆盖色环标识层，两端压接金属帽作为引脚连接端，引出的镀锡铜引脚做了90度弯折处理，完全匹配波峰焊工艺下的直插安装要求。从实际选型适配的角度看，这类电阻的安装边界需要重点关注几个维度：首先是主体直径，

　　要和PCB上预留的元件丝印范围匹配，避免和相邻的电容、二极管等轴向元件产生主体碰撞；其次是贯穿孔的长度，也就是两个引脚在PCB上的开孔中心距，这个尺寸直接决定了PCB钻孔的定位精度，要是孔距偏差超过0.5毫米，插装时就会出现引脚别劲，长期使用可能导致引脚断裂或者焊盘脱落；然后是引脚直径，要匹配PCB钻孔的孔径，常规0.4毫米的引脚搭配0.6到0.8毫米的钻孔比较合适，既能保证插装顺畅，也能让焊锡充分填充孔壁形成可靠的焊点。设计这个模型的时候，特意还原了色环的排布逻辑，从靠近引脚端的第一环开始依次标注有效数字、倍率、误差等级，和实物的标识规则完全一致，方便做装配演示的时候能直观识别元件参数，不用额外做贴图标注。

　　引脚的弯折位置也做了写实处理，弯折处保留了合理的圆角，没有做直角硬弯折，这和实际生产中的引脚成型工艺一致——硬弯折会导致铜引脚产生加工应力，在波峰焊的高温环境下应力释放容易把焊盘扯掉，保留弯折圆角能大幅降低这类失效风险。在做整机结构布局的时候，这类小功率电阻的安装高度也需要纳入考量，腰鼓形主体的最高点距离PCB板面的高度，要和外壳内部的安全间隙匹配，尤其是在有灌封要求的电源类产品里，电阻主体的高度会影响灌封胶的流动路径，要是高度过高挡住灌封胶流道，会导致局部空腔产生，影响绝缘性能。另外，0.25瓦的功率等级决定了这个电阻的适用场景是小信号回路，比如单片机IO口的上拉下拉、运算放大器的反馈回路、小电流回路的限流，不能用在功率回路里，

　　建模的时候也还原了对应功率等级的电阻主体尺寸，不会出现把1/4瓦电阻做成1瓦尺寸的选型错误。很多工程师在做三维布局的时候，习惯用简化的圆柱体加两根直线来代替电阻模型，这种简化模型在做静态干涉检查的时候勉强能用，但在做装配工艺仿真、引脚成型工装设计的时候就完全不够用了，比如引脚的伸出长度、弯折后的引脚末端到PCB背面的长度，会影响切脚机的刀片高度设置，要是模型里没有准确还原这个尺寸，切脚的时候要么留的引脚过长容易和其他焊点短路，要么切得太短伤到焊盘。这个模型把这些容易被忽略的细节都做了还原，不管是用来做PCB的三维装配校核，还是用来做电子装配工艺的培训演示，都能直接复用，不需要再做额外的尺寸修正。在做手工样件焊接的时候，对照这个模型的引脚弯折尺寸来成型引脚，能保证每个电阻的安装高度一致，焊出来的板卡整齐度更高，也不会出现个别元件引脚过长顶到外壳的问题。对于做自动化插装设备设计的工程师来说，这个模型的外形尺寸也能用来校核供料器的料道宽度、插装头的夹持位置，确保电阻在供料、夹持、插装的全流程里不会出现卡料、夹偏的问题。
