0805封装贴片电阻三维结构设计

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线工作中，0805封装的贴片电阻是应用频次极高的被动元件，这类元件的三维建模精度，直接影响到PCB组装仿真、SMT产线贴装路径校验、结构干涉排查的最终效果。不同于插件电阻的引脚穿板安装形式，0805贴片电阻采用表面贴装工艺，两端的金属端电极是与PCB焊盘形成可靠电气与机械连接的核心结构，建模过程中需要严格还原端电极的金属层厚度、陶瓷基体的边缘倒角细节，避免仿真时出现焊盘贴合度偏差的问题。

　　从实际选型应用来看，0805封装的电阻在常规板卡设计中，兼顾了额定功率承载能力与板面占用空间，相比更小的0402、0603封装，它的手工焊接容错率更高，适合样机调试阶段的元件更换，同时相比更大的1206封装，它能有效节省板面布局空间，适配多数中密度板卡的设计需求。建模时需要重点关注元件的安装边界：本体长度2mm、宽度1.25mm、厚度0.6mm，两端电极的宽度尺寸需要严格匹配行业通用焊盘设计规范，确保在做DFM可制造性检查时，能够准确模拟回流焊过程中元件的立碑、偏移风险。

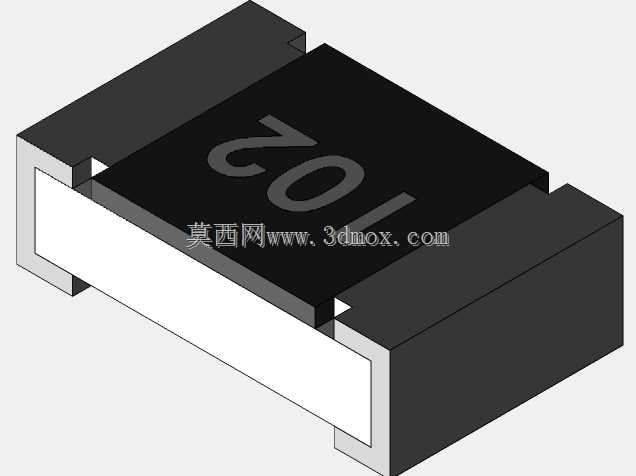

　　设计这类元件三维模型的核心思路，是优先保证装配基准的准确性，而非过度追求表面丝印的视觉效果。电阻本体的黑色陶瓷基体是结构主体，建模时需要还原陶瓷材质的哑光质感，两端的金属端电极需要区分端面与侧面的镀层结构，本体表面的阻值标识字符位置需要符合实际元件的丝印规范，避免在做整机装配可视化时出现标识方向错误的问题。在结构干涉校验场景中，这类模型需要准确还原元件的最大实体轮廓，包括端电极外侧的最大尺寸、本体顶部的最高高度，确保在板卡周边布置结构件、接插件、散热片时，能够提前排查到元件与周边结构的空间冲突，减少后期打样的改板次数。

　　从SMT产线的实际应用角度，准确的元件三维模型可以辅助贴片机吸嘴的选型校验，0805电阻的本体顶面平整区域尺寸，决定了吸嘴的直径选择范围，模型中还原的顶面平面度特征，能够帮助工艺人员提前判断吸嘴拾取的可靠性，避免出现吸嘴拾取偏移导致的贴装不良。同时在做板卡热仿真分析时，模型还原的陶瓷基体与金属电极的材质分界面，能够更准确地模拟电阻工作时的热量传导路径，帮助设计人员评估高阻值、大功率工况下电阻的温升对周边敏感元件的影响。

　　不少初级建模人员在制作这类贴片元件模型时，容易忽略端电极与陶瓷基体结合处的台阶细节，直接将端电极与基体做成平齐的整面结构，这种模型在做焊锡量仿真、焊点可靠性分析时会出现明显的误差，实际元件的端电极是包裹在陶瓷基体端部的，存在微小的叠层台阶，这个细节虽然尺寸不大，但直接影响焊点形成的圆角形态，是建模过程中不能省略的结构特征。另外，元件本体的边角处存在微小的工艺倒角，并非尖锐直角，这个特征也需要在模型中体现，避免在装配仿真中出现虚假的干涉报警，影响工程师对实际装配间隙的判断。

　　在不同的行业应用场景中，这类0805电阻的使用环境存在明显差异，比如汽车电子板块的板卡需要考虑元件的抗振动性能，模型准确的安装尺寸可以帮助仿真人员模拟焊点在振动载荷下的应力分布，优化焊盘的长宽设计；在消费电子的超薄设备设计中，模型的厚度尺寸精度直接影响到整机外壳与板卡之间的间隙设计，避免出现外壳顶到元件导致的装配问题。可以说，这类基础电子元件的三维模型，是整个电子设备结构设计、工艺仿真的基础单元，模型的细节精度越高，整个设计流程的仿真结果就越贴近实际生产状态，能够有效缩短产品的研发周期，减少试产阶段的问题排查成本。
