轴向引线式碳膜电阻三维结构设计

　　在各类电子电路设计、PCB板级装配、教学实验教具开发、工业控制板卡研发场景中，轴向引线电阻是应用覆盖面极广的被动基础元件，小到消费类电子的信号调理回路，大到工业电源的限流分压支路，都能见到这类元件的身影。不同于贴片电阻的表贴装配形式，轴向引线电阻凭借引脚的机械强度与焊接容错性，在手工焊接场景、大电流冲击工况、高振动环境的设备中依然保有不可替代的应用地位，很多老式工控板、电源模块、实验面包板搭建的原型电路中，这类电阻的选型与装配直接影响整个回路的工作稳定性。

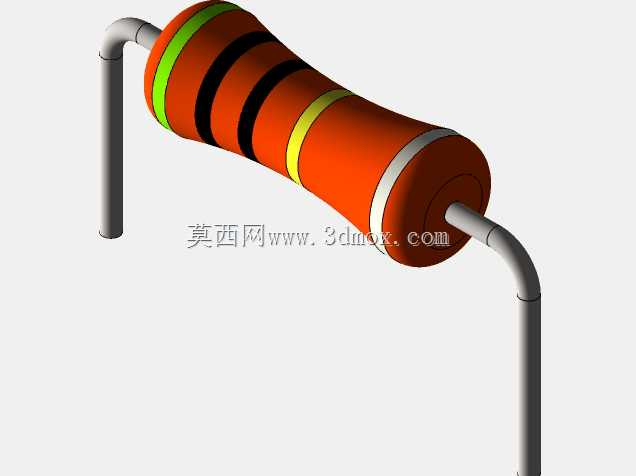

　　从实际功能层面看，这类电阻核心承担回路限流、电压分压、信号衰减、阻抗匹配、负载模拟等作用，不同功率等级的电阻对应不同的耗散能力，选型时需要结合回路工作电流、环境散热条件、持续工作时长匹配对应规格，避免出现功率冗余不足导致的电阻过热烧毁、阻值漂移，或是冗余过度造成的装配空间浪费、成本抬升。本次建模的轴向电阻采用两端对称出线的结构，主体为圆柱状绝缘封装层，表面通过色环标注阻值与精度等级，两端金属端帽与内部电阻膜层可靠连接，引线从端帽中心沿主体轴向向外延伸，成型为弯折形态适配PCB板的通孔插装需求。

　　设计这类元件的三维模型时，首先要明确实际生产与装配环节的尺寸边界：主体直径直接决定元件在PCB上的占位宽度，引线直径要匹配标准PCB通孔的常规孔径，避免建模尺寸与实际生产工艺脱节导致装配干涉；贯穿孔长度对应PCB板厚适配范围，节距尺寸则直接对应PCB上两个插装孔的中心距，建模时严格按照实际插装的弯折形态还原引线弧度，避免直角弯折造成的应力集中——实际生产中引线直角弯折很容易造成端帽连接处的引线断裂，因此模型中引线弯折处均保留合理的圆弧过渡，还原真实元件的成型工艺。主体部分的色环排布按照常规四色环电阻的标识逻辑设计，不同色环的宽度、间距符合行业通用规范，端帽与主体封装的衔接处做了贴合实际的台阶处理，还原真实电阻的封装结构，没有出现建模时常见的面重叠、穿模问题。

　　在结构细节处理上，建模时充分考虑了不同场景下的调用需求：如果用于PCB装配仿真，模型的装配基准设置在两个引线的中心轴线与主体轴线的交点处，方便装配时快速对齐孔位；如果用于教学演示场景，模型的外观分层清晰，能够直观展示电阻的外部结构组成，区分绝缘封装层、金属端帽、金属引线三个部分的材质差异；如果用于设备的BOM可视化展示，模型的尺寸比例完全符合实物规格，不会出现比例失真导致的布局误判。不同于很多简化建模只做圆柱加直线引线的粗糙处理，这个模型还原了引线成型后的弯折角度，引线伸出主体后的直线段长度、弯折后的垂直段长度都符合实际手工插装与波峰焊工艺的常规尺寸，能够直接用于通孔插装工艺的装配模拟，验证元件与周边器件的安全距离，避免出现装配时元件与周边电容、接插件、散热片发生空间干涉的问题。

　　实际选型应用中，这类轴向电阻的安装方式多为通孔插装后焊接固定，部分高振动场景下还会在主体与PCB之间点胶固定，因此模型的主体与引线的相对位置完全按照实物的公差范围设定，能够模拟不同插装深度下的元件高度，帮助结构设计人员评估板卡上方的空间余量，尤其是在机壳内部空间紧凑的设备中，元件高度的准确建模能够提前规避机壳装配时顶住元件的问题。另外，模型的主体表面做了符合实物的哑光质感处理，端帽与引线做金属质感区分，在做产品渲染、装配动画制作时能够呈现更真实的视觉效果，不需要额外做大量的材质调整就能直接用于方案展示。
