弯臂式传感器安装固定支架结构设计

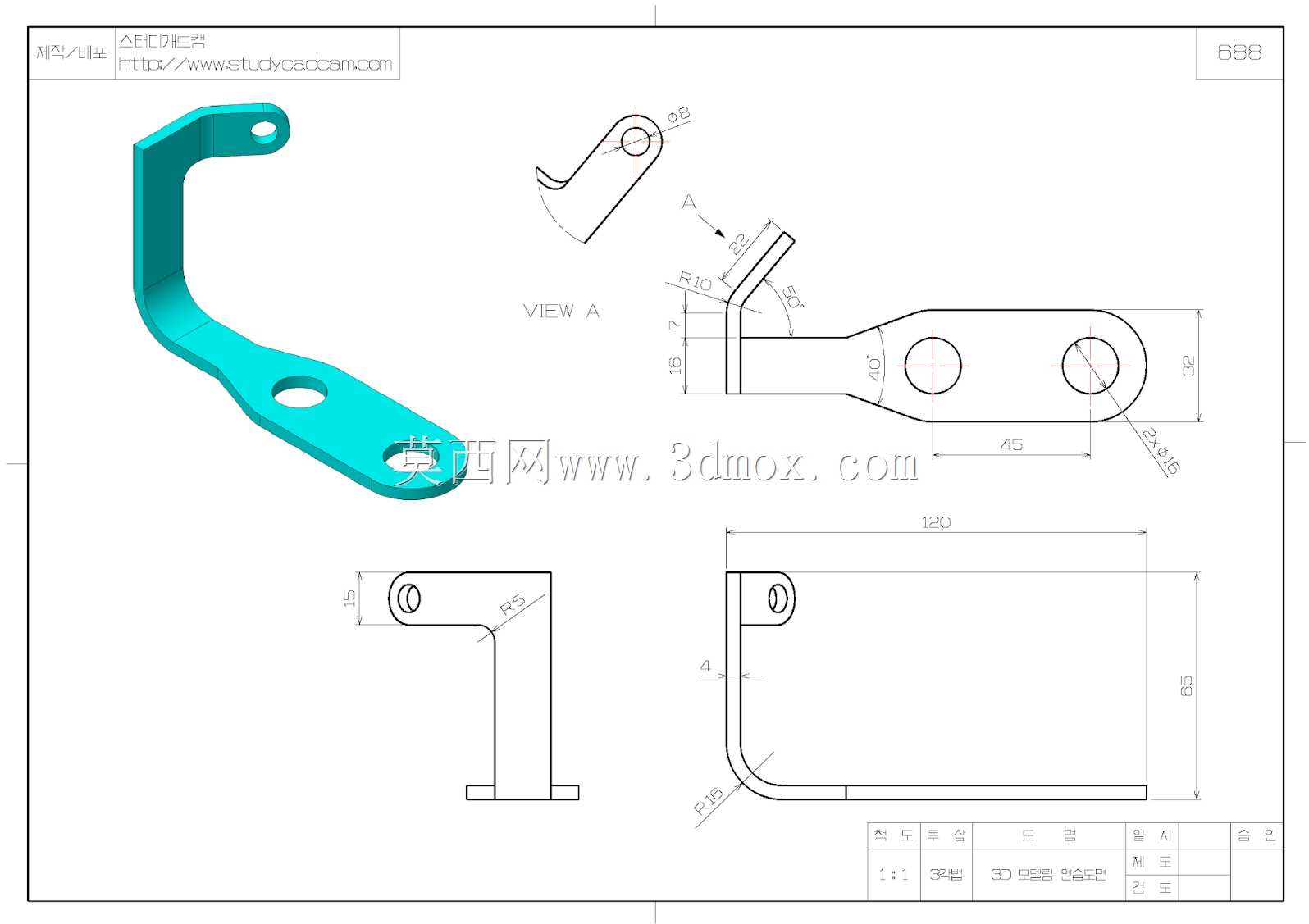

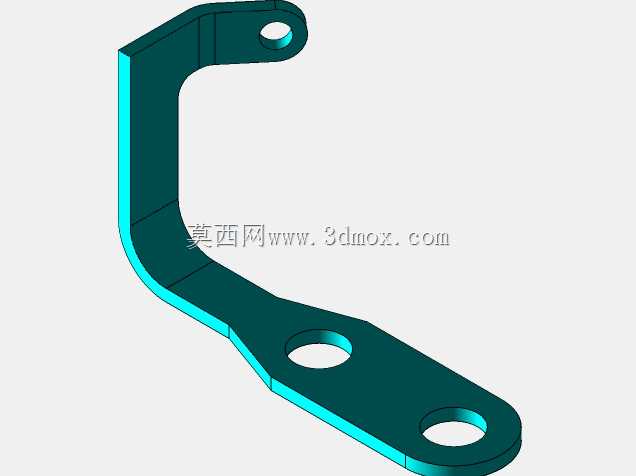

　　这类弯臂式安装支架，主要应用在工业传感检测场景中，承担传感器的位置固定、姿态调整功能，常见于自动化生产线的工件到位检测、位移监测、位置限位环节，也可适配小型仪器仪表的安装固定需求，在轻工包装、电子装配、机床加工等设备的传感布局中都有广泛使用。从结构设计逻辑来看，该支架采用一体化弯臂构型，整体为单块板材弯折成型，没有额外的拼接焊缝或装配接缝，既减少了装配累计误差，也提升了构件整体的结构刚度，避免设备运行过程中因振动导致支架形变，影响传感器检测精度。支架的安装端设计为双长圆孔结构，长圆孔的设置可以在安装时提供一定的位置调整余量，适配不同安装孔距的安装基面，同时也能在调试阶段微调传感器的前后位置，匹配检测点位的精度要求；

　　弯折臂的过渡位置采用圆弧过渡设计，避免直角弯折带来的应力集中问题，提升构件的抗疲劳强度，在长期受振动载荷的工况下也不易出现断裂失效。支架的上端设置单圆孔安装位，用于固定传感器本体，孔位的同轴度公差控制在合理范围内，保证传感器安装后不会出现偏斜，检测方向与设计方向一致。从尺寸边界来看，支架整体横向安装端的总长度为120mm，弯折臂的垂直高度适配常见的检测高度差需求，弯折处的R角设计既满足冲压成型的工艺要求，也避免了锐边带来的安装安全隐患。在实际选型使用时，需要注意安装基面的平面度，若基面平面度偏差过大，锁紧安装螺丝时会导致支架弯臂出现微变形，进而影响上端传感器的检测角度；双长圆孔的锁紧螺丝建议加装平弹垫，防止设备运行振动导致螺丝松动，

　　出现检测位置偏移。设计这类支架时，首先要确认所搭载传感器的重量、检测方向要求，若传感器重量偏大，可适当增加板材厚度提升结构强度，若检测角度需要微调，也可在上端安装位增设角度调节垫片结构。该支架的构型属于典型的悬臂式安装支座，相比直臂式支架，弯折结构可以避开安装区域的周边干涉部件，在空间局促的设备内部也能完成传感器的布设，不需要额外增加转接构件，减少整体安装空间占用。从工艺实现角度，该支架可采用板材冲压、弯折一次成型，加工工序少，量产成本低，表面可根据使用场景做镀锌、喷塑处理，提升防锈耐腐蚀能力，适配潮湿、多粉尘的工业工况。在安装调试阶段，可先将支架初步固定在安装基面上，调整好传感器的检测位置与角度后再完全锁紧安装螺丝，

　　避免反复拆装调整；日常维护时只需定期检查安装螺丝的锁紧状态，确认支架有没有出现形变、移位即可，不需要额外的维护操作。这类支架的结构通用性较强，除了固定传感器，也可用来安装小型行程开关、光电检测元件、小型气管固定座等构件，在非标自动化设备的结构设计中属于复用率较高的基础安装构件。
