带铰接支座的扇形安装基座结构设计

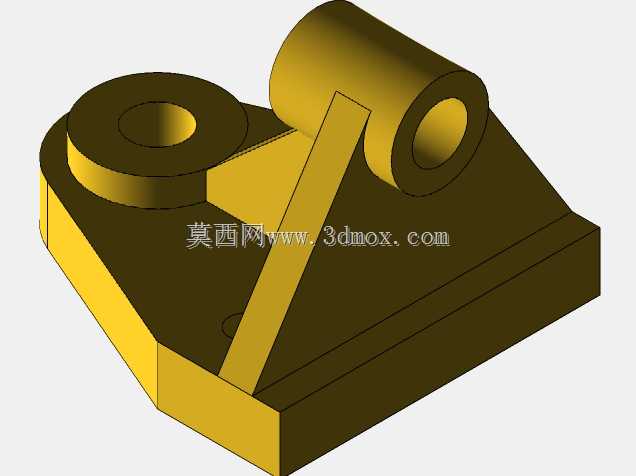

　　该结构件属于典型的设备支撑铰接类零部件，常见于中小型工业检测设备、传感装置的安装支撑工位，主要承担上部铰接部件的载荷传递与位置固定功能，在需要实现小角度摆动调整的检测工位、工装夹具定位模块中应用广泛。从实际使用场景来看，这类带顶部铰接筒的支撑座，多用于需要搭载可摆动检测探头、传感元件的工位，下部底座通过紧固件固定在设备台面或机架基准面上，顶部的铰接孔用于穿装铰接轴，连接需要实现角度微调的功能部件，两侧的三角形加强筋则承担铰接部位传递下来的径向与轴向载荷，避免支撑部位在频繁摆动过程中出现应力变形。

　　从结构设计逻辑来看，底座采用扇形轮廓并非随意选型，扇形的圆弧边对应铰接摆动部件的运动轨迹边界，能够在保证安装固定强度的前提下，尽可能缩减底座的整体占用空间，避免底座轮廓与摆动部件发生运动干涉。底座上开设的两个安装沉孔位置，经过载荷分布校核，两个孔位分别位于扇形底座的两个受力集中区域，配合开口侧的卡槽结构，既可以通过螺栓实现刚性固定，也可以借助卡槽快速卡装在配套的导轨定位槽内，适配不同的安装场景。底座上的小尺寸定位孔用于安装时的初定位，穿装定位销后可以避免螺栓锁紧过程中底座出现位置偏移，保证上部铰接孔的中心与设备基准的位置精度。

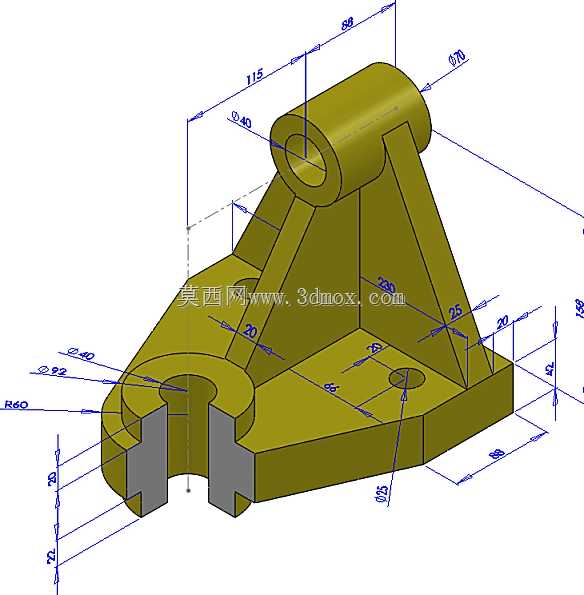

　　尺寸边界方面，顶部铰接筒的外径为70mm，内孔直径40mm，这个尺寸规格适配常规的标准铰接轴，能够满足多数中小型摆动部件的铰接承载需求；铰接筒中心到底座安装面的垂直高度为98mm，这个高度设计预留了摆动部件的下部运动空间，避免摆动过程中部件与底座上表面发生剐蹭。底座的扇形轮廓外圆弧半径为60mm，整体底座厚度为12mm，这个厚度在满足铸铁或铝合金材质下的承载强度要求的同时，不会造成不必要的材料浪费。加强筋的厚度设置为8mm，筋板从铰接筒外壁一直延伸到底座上表面的受力集中点，筋板的斜边角度经过受力优化，能够将铰接部位的载荷均匀分散到底座整个安装面上，避免局部应力集中导致的筋板开裂或底座变形。

　　从加工工艺性角度考量，该结构的所有棱边均设置了合理的铸造或机加工圆角，避免应力集中的同时，也适配常规的铸造、3D打印或数控铣削加工工艺。铰接筒的内孔要求较高的同轴度与表面粗糙度，加工时需要一次装夹完成内孔的镗削加工，保证铰接轴穿装后的转动顺畅度。底座的安装面要求平面度公差控制在0.05mm以内，保证安装后与基准面的贴合度，避免固定后出现结构倾斜。底座开口侧的卡槽宽度与深度尺寸适配常规的工业铝型材导轨或工装台T型槽，无需额外加工转接板即可实现快速安装，降低现场装配的工作量。

　　在实际选型应用中，该支撑座的承载能力根据材质不同有所区分，采用HT200铸铁材质时，静态承载能力可达500kg，适用于固定工位的重载支撑场景；采用6061铝合金材质时，整体重量更轻，耐腐蚀性能更好，适用于需要频繁移动调整或有轻量化要求的检测设备场景。铰接部位可以根据使用需求加装铜套或自润滑轴承，降低铰接轴的磨损，延长部件的使用寿命，在有防尘防水要求的工位，还可以在铰接筒两端加装密封端盖，避免粉尘、切削液进入铰接孔内造成转动卡滞。
