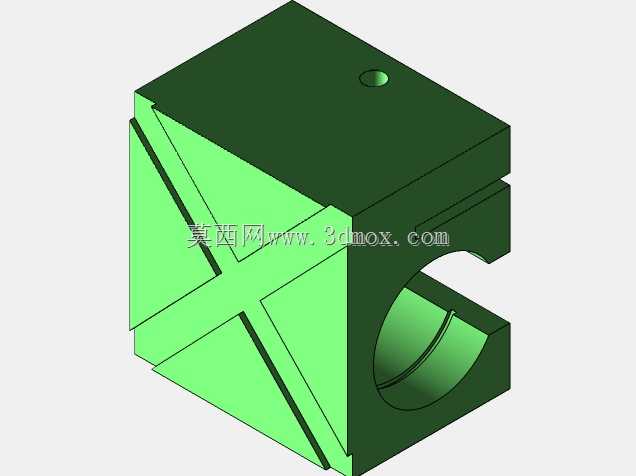

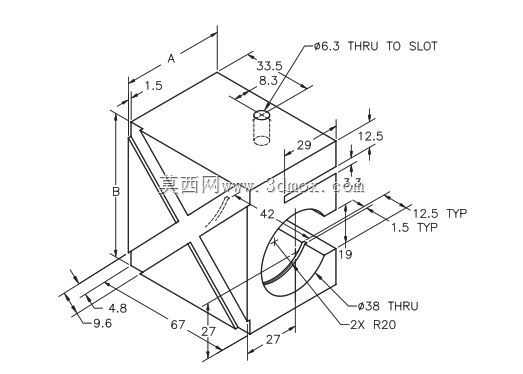

在工业传感检测、工位定位的设备布局场景里,这类带多组安装特征的块状基座是传感单元固定、工位导向的核心承载构件,日常多搭配光电、接近类传感元件使用,为检测端提供稳定的安装基准,同时通过自身的槽道、通孔结构完成走线、对位的功能需求。从结构设计逻辑来看,整体采用方块式主体构型,优先保证安装面的平面度要求,主体侧边设置的通槽结构,一方面用于容纳传感元件的走线,避免线缆外露被设备运动部件剐蹭,另一方面也可作为快速对位的导向槽,在工位换型时能沿着槽道快速调整基座的安装位置,无需完全拆卸固定件即可完成小范围位置校准。主体顶面设置的直径6.3通孔直接连通至侧边槽道,这个孔位是传感元件的探头安装位,孔位的定位尺寸从相邻的两个垂直基准面引出,
分别标注33.5与8.3的定位距离,保证探头安装后检测位置的重复定位精度,孔口边缘做了微小的倒角处理,避免安装探头时刮伤元件外壁的绝缘层。主体正面的直径38贯通孔是大规格走线或穿装固定螺杆的位置,孔位两侧设置的R20圆弧过渡,能够降低孔位边缘的应力集中系数,在基座承受设备运行带来的振动载荷时,避免应力在直角棱边处累积产生裂纹。孔位周边标注的12.5、19等尺寸,明确了孔位与安装面的距离,保证穿装的螺杆或线缆不会和周边的安装结构产生干涉。主体侧边的加强筋结构采用1.5mm的均匀壁厚,筋位从主体顶面一直延伸到底部安装面,在不显著增加整体重量的前提下,提升基座的抗扭刚度,避免安装锁紧时基座产生翘曲变形,影响传感元件的检测精度。
底部安装边的尺寸标注里,4.8与9.6的尺寸是安装固定孔的边距参数,27的双向等距尺寸保证了基座在安装板上的对中性,67的总长度尺寸明确了基座的横向安装边界,在做设备布局时可以提前预留对应的安装空间,避免和周边的气动管路、其他检测元件产生位置冲突。筋位与主体连接的位置全部采用圆角过渡,避免机加工时的应力残留,同时也减少注塑或铣削加工时的尖角崩边问题。主体侧面标注的12.5 TYP特征,是侧边等距分布的安装凸台,这类凸台用于安装小型的限位挡片,在传感元件检测到工件到位时,挡片可以作为硬限位避免工件过位撞击探头,1.5 TYP的壁厚标注则明确了凸台与主体连接位置的均匀壁厚,保证加工时不会出现壁厚不均导致的变形问题。从安装适配性来看,
整个基座的所有尺寸都从设计基准面引出,没有冗余的定位尺寸,在做三维建模时可以直接以底面和两个相邻侧面作为建模基准,依次拉伸主体、切除槽道与孔位、添加筋位与圆角特征,建模过程中可以直接通过尺寸驱动调整各特征的位置,适配不同规格传感元件的安装需求。实际投产使用时,这类基座多采用铝合金材质铣削加工,或者采用POM材质注塑成型,铝合金材质的基座适合在油污、切削液飞溅的机加工工位使用,抗腐蚀能力强且刚度足够,POM材质的基座则适合在电子装配类的轻载工位使用,绝缘性能好不会对传感元件的信号产生干扰。基座的所有棱边除了特意标注的尖角位置,都做了0.5mm的微小倒角,避免安装调试时划伤操作人员的手部,同时也去除机加工产生的毛刺,保证安装面的贴合精度。在做设备维护时,这类基座的槽道结构可以直接打开盖板清理内部积累的切屑、灰尘,无需拆卸整个基座,大幅降低日常维护的工作量,贯通孔的内壁粗糙度控制在Ra3.2以内,保证穿装的固定螺杆或探头可以顺畅装入,不会出现卡滞问题。
