带安装底座的U型开槽支座结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:559539
  • 带安装底座的U型开槽支座结构设计
  • 带安装底座的U型开槽支座结构设计

  在工业传感检测、小型执行元件安装的场景里,这类带双侧安装耳的U型支座是很常见的支撑固定构件,日常多用来承托带圆柱安装面的检测元件、小型导向轴或者管路接头,在自动化生产线的检测工位、小型实验台架的固定端都能见到它的应用。从实际使用的角度看,这类支座需要同时满足两个核心需求:一是自身要有足够的结构刚度,避免安装后受载出现形变偏移,影响检测或者导向精度;二是要预留足够的安装调节空间,方便现场装配时调整元件的位置,抵消加工和装配带来的累积误差。

  看这个零件的结构设计,整体采用8mm等厚的壳体结构,这种设计思路很务实,没有做多余的实体填充,在保证整体刚度的前提下尽可能降低了零件自重,不管是用铝合金铣削加工还是板材折弯焊接,都能很好地控制材料成本和加工周期。零件底部两侧伸出的安装耳上各设置了一个沉头安装孔,这两个孔的位置直接决定了零件的安装边界,两个安装耳的外边缘间距是整个零件的最大宽度,装配时只需要在安装基板上对应位置加工两个螺纹孔,就能通过沉头螺钉把整个支座牢牢固定,沉孔的设计可以让螺钉头完全埋入零件表面,不会突出干涉上方安装的元件,也避免了螺钉头外露积灰或者被磕碰损坏。

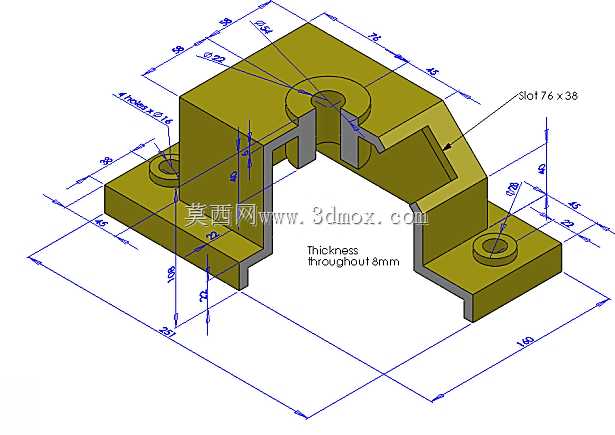

  零件上部的U型开槽是核心的功能区域,标注的Slot76×38就是这个槽的有效安装空间,这个尺寸刚好可以容纳直径适配的圆柱类元件,槽的两侧壁上预留了同轴的安装孔,用来穿装固定销或者锁紧螺钉,把装入槽内的元件锁紧固定,不会出现轴向窜动。槽的内侧做了斜向的加强筋连接到底座的侧壁上,这个细节设计很关键,因为U型结构的开口端在受载时最容易出现张开形变,斜筋刚好把侧壁承受的载荷传递到底座的实体部分,大幅提升了槽口的结构刚度,就算长期承受侧向载荷也不会出现槽口变形导致元件松动的问题。

  从尺寸链的设计来看,底座的总长度、安装孔的中心距都做了明确的公差约束,上部安装孔的中心到底座安装面的高度尺寸是整个零件的核心装配尺寸,这个尺寸直接决定了安装后元件的中心高,设计时特意把这个尺寸的基准选在底座的安装底面,加工时一次装夹就能完成底面和上部孔系的加工,有效降低了装夹带来的形位误差。零件所有的棱边都做了小尺寸的倒角处理,既避免了加工后锐边划伤装配人员,也能减少应力集中,提升零件的抗疲劳性能,在长期受振动的工况下也不容易出现棱边开裂的问题。

  实际选型使用的时候,需要重点核对三个边界尺寸:一是两个底部安装孔的中心距,要和安装基板上的孔位完全匹配;二是上部U型槽的有效宽度和深度,要确认需要安装的元件外径能顺利放入槽内,不会出现卡滞;三是上部安装孔的中心高,要和对接的其他构件中心高匹配,避免出现装配错位。如果是用于有腐蚀环境的工况,可以在加工完成后做表面阳极氧化或者喷塑处理,提升零件的防锈耐腐蚀能力,如果是用于重载工况,也可以把等厚的壁厚适当加大,或者更换强度更高的钢材来加工,整个结构的拓展性很强,只需要调整局部尺寸就能适配不同载荷等级的使用需求。
