异形多接口弯通工业管道结构设计

　　在化工流体输送、小型实验装置流体回路、特种动力单元管路排布场景中，常遇到安装空间受限、多流向汇通的管路布设需求，常规标准弯头、三通管件受固定角度、接口方位限制，无法适配紧凑空间内的非正交管路走向，这类异形弯通管道就是针对这类特殊布设需求开发的非标准管路构件。从结构设计逻辑来看，这款管件采用一体化弯转流道结构，主体流道包含两段不同曲率的圆弧过渡段，分别对应两个垂直安装面的接口方位，避免直角流道带来的流体阻力骤增问题，流道内壁全程做圆弧顺滑过渡，没有突变的台阶或锐角结构，能减少流体输送过程中的压损，也能避免介质中固体杂质在转角处沉积堵塞。三个连接端全部采用法兰连接结构，每个法兰端面都设计了密封槽结构，可适配平垫或O型圈密封，

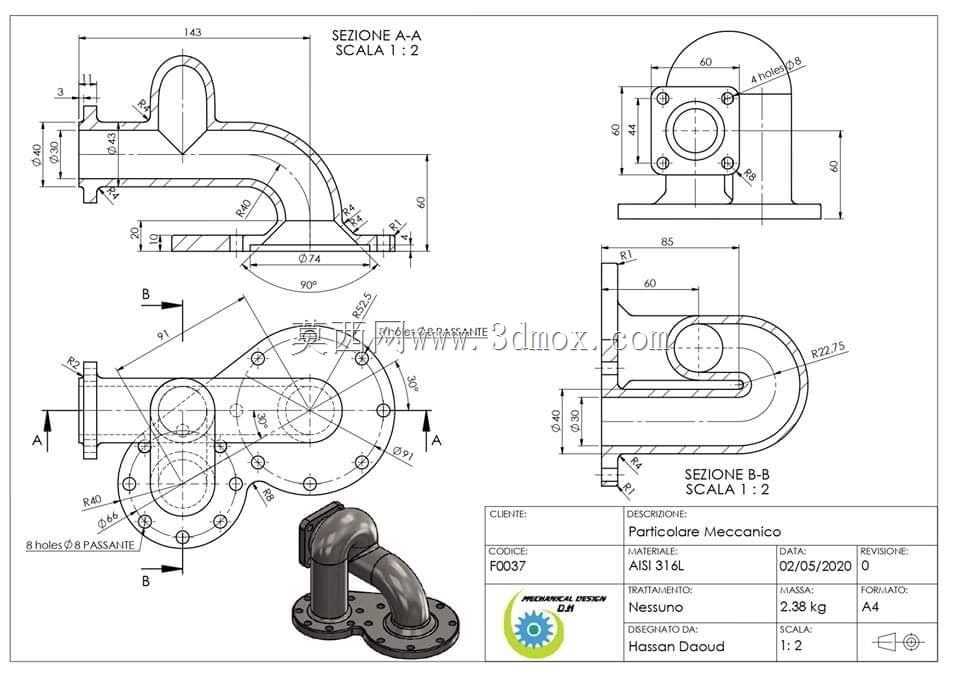

　　满足不同压力等级的管路密封要求；法兰上的连接螺栓孔采用等节距圆周排布，和同通径的标准法兰安装尺寸兼容，不需要额外制作过渡转接件就能和现有标准管路对接。安装边界方面，这款管件的三个接口分别朝向三个互相垂直的空间方位，其中两个接口位于同一水平安装基准面，第三个接口垂直向上布设，安装时可以直接通过法兰螺栓固定在相邻的管路或设备接口上，不需要额外加装管架调整方位，能大幅压缩管路布设占用的空间，尤其适合安装在设备角落、夹层这类空间局促的位置。设计过程中，首先根据现场管路的走向需求确定三个接口的相对坐标位置，再通过样条曲线拟合流道的中心轨迹，保证流道每一段的曲率半径都不小于管道通径的1.5倍，降低流体局部阻力；

　　之后根据管路的设计工作压力确定管壁厚度，法兰部分的厚度比管壁加厚30%以上，避免螺栓锁紧时法兰面出现变形导致密封失效。在流道的上弯段还设计了小型的导流凸起结构，能引导流体在转向时沿流道壁顺滑流动，减少转向处的紊流和振动，提升管路运行的稳定性。这款管件可适配多种流体介质的输送场景，包括常温清水、润滑油脂、低腐蚀性化工介质等，在小型液压站回路、实验台流体管路、特种设备冷却回路中都能适用。不同于标准管件的固定参数，这款异形管件的结构完全围绕实际安装空间的约束设计，在建模过程中需要同步校验每个法兰的安装操作空间，保证螺栓锁紧时扳手有足够的活动余量，不会出现螺栓无法紧固的问题；同时还要校验流道的通流面积，

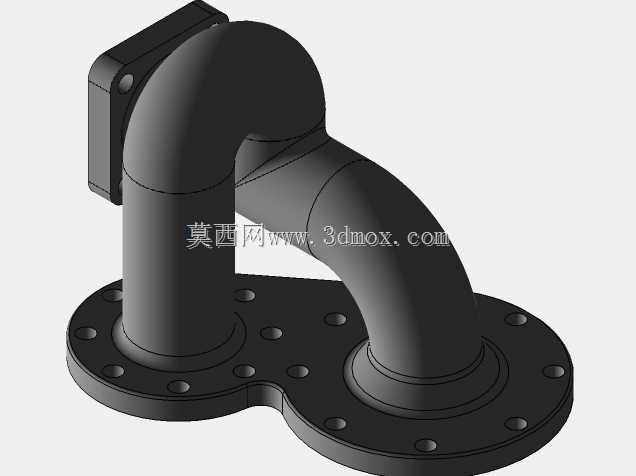

　　保证整个流道的最小通流截面不小于接口通径的90%，避免因流道缩径影响整个管路的输送能力。从外形结构来看，管件底部的两个水平法兰带有定位止口，安装时可以和对接法兰的止口配合快速定位，不需要反复调整同轴度，能提升现场安装的效率；弯管段的外壁做了等厚处理，所有转角处的外壁都采用圆角过渡，避免应力集中，提升管件的承压能力，在长期承受管路压力和流体冲击的工况下，不会在转角处出现开裂失效的问题。
