带凸台连接座的轴孔组合机械零件

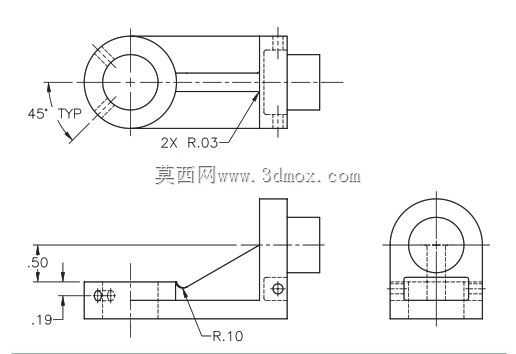

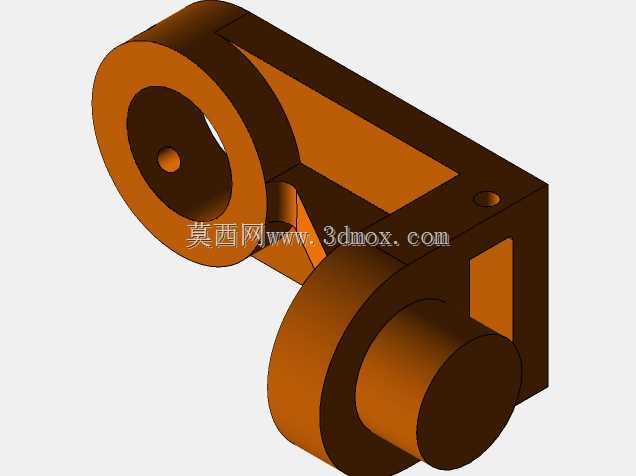

　　这类带双安装孔的轴座类零件，常应用在小型传动机构的支撑点位上，比如轻工设备的连杆传动副、检测仪器的转轴固定端，承担轴类零件的径向定位与载荷传递作用，零件上的两处通孔直接对应安装基面的螺柱位置，穿设紧固件后即可完成整个组件的基面固定，不需要额外加工复杂的定位槽，适配多数平整安装面的装配需求。从结构设计逻辑来看，左侧的圆盘座是主要的承载基体，中心贯穿的大直径孔用于穿设转轴或者定位销，圆盘端面的两处小孔为沉头设计，装配后紧固件头部不会突出零件表面，避免和周边转动部件发生运动干涉；右侧的半圆柱凸台和圆盘座通过斜向加强筋连接，筋板厚度控制在合理范围，既保证两个功能部位的连接刚性，又不会因为材料堆积导致注塑或者铣削加工时出现应力变形，

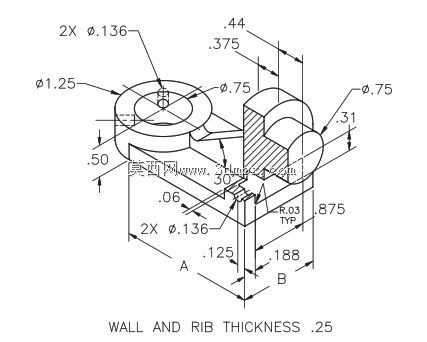

　　凸台中心的横向通孔和左侧圆盘的中心孔轴线垂直，用于穿设垂直方向的连接轴，实现两个正交方向的传动衔接。零件的尺寸标注完全遵循机械加工的工艺基准原则，所有轴向尺寸都以安装底面A、B为基准标注，加工时一次装夹即可完成大部分平面的铣削，减少二次装夹带来的形位公差；凸台和圆盘连接位置的R0.3圆角为典型的工艺圆角，既可以消除铣削加工后的刀痕应力集中，也能在装配时避免锐边划伤操作人员或者配套零件的表面。两处小孔的直径统一，加工时可以采用同一把钻头完成钻削，减少换刀时间，适合小批量的铣削加工或者批量的压铸成型生产。安装边界上，零件的总宽度、总高度都控制在紧凑范围内，圆盘外圆直径1.25英寸，凸台外圆直径0.75英寸，底面到凸台中心的高度为0.

　　875英寸，安装时只需要在基面上预留对应大小的平整区域，不需要额外的避让空间，周边0.31英寸的凸台伸出长度也给配套的轴端挡圈预留了安装位置，不会出现装配后挡圈和基面干涉的问题。筋板位置的30度斜角设计，是为了避开安装基面附近的凸起结构，让零件可以完全贴合基面，保证装配后的支撑稳定性；零件所有壁厚保持均匀，避免成型过程中出现缩孔或者翘曲缺陷，即使采用金属切削加工，均匀的壁厚也能减少材料去除量，缩短加工周期。这类零件在实际使用中，主要承受转轴转动带来的径向载荷，加强筋的存在可以有效抵消两个轴孔位置的载荷弯矩，避免圆盘和凸台连接位置出现断裂失效，经过圆角过渡处理的棱边也能提升零件的疲劳强度，在长期交变载荷下保持结构稳定性。
