指套式导向定位机械构件结构设计

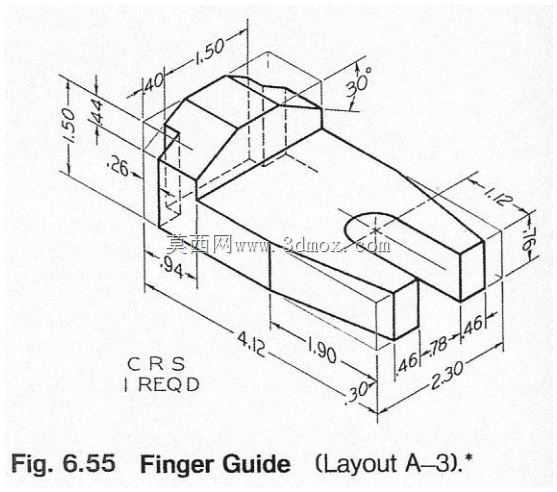

　　这类指套式导向构件，常应用在轻载精密装配、小型工件定位夹持的工位场景中，作为执行端的接触导向部件，它的核心作用是在工件推送、对位过程中，为被操作件提供顺滑的导入路径，避免硬接触造成的工件磕碰、定位偏移问题，在小型电子元件装配、仪表零件组装的工位上，这类构件能有效降低对位卡滞的概率，提升装配动作的流畅度。从结构设计逻辑来看，整个构件采用一体化切削成型的思路，没有额外的拼接装配结构，避免了拼接缝隙带来的藏屑、定位误差问题。构件整体分为两个功能段，一端是带30°导入斜角的指状延伸段，另一端是带安装定位槽的基座段，延伸段的末端做了小角度倒角，在接触工件时能先通过斜面引导工件滑入定位区域，不会出现直角边刮伤工件表面的情况。从尺寸边界来看，

　　构件总长度控制在4.12英寸的范围内，基座段的宽度为1.50英寸，基座高度为1.44英寸，安装时可以直接嵌入对应宽度的安装槽内，基座侧面预留的0.26英寸深度的卡位槽，能和安装座上的凸台配合，限制构件前后窜动，不需要额外设计复杂的锁紧结构就能完成固定。延伸段的长度为1.90英寸，末端的厚度从基座位置的0.94英寸逐步收窄到末端的0.46英寸，收窄段同样做了30°的斜度过渡，在伸入狭小装配空间时不会和周边结构发生干涉。延伸段上设计的半圆弧定位槽，宽度为0.78英寸，槽的末端距离构件端面的距离为0.46英寸，这个槽的作用是在对位圆柱类小零件时，能直接卡入零件外圆，完成径向定位，不需要额外增加定位销结构。构件上所有的锐边都做了0.

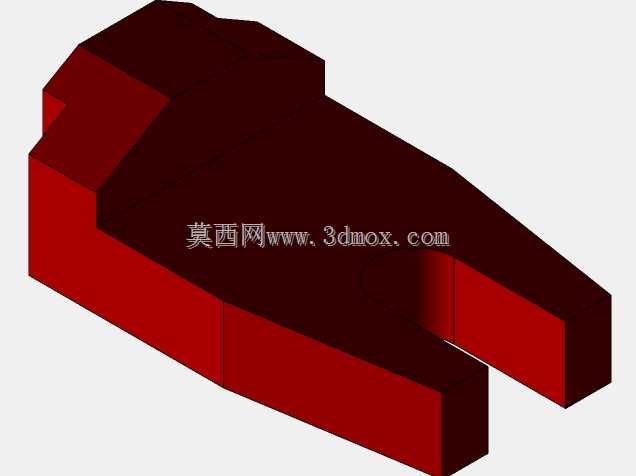

　　05英寸左右的倒角处理，一方面是避免装配过程中划伤操作人员，另一方面也能减少应力集中，提升构件的抗冲击能力，在频繁接触工件的工况下，不会因为锐边崩裂产生金属碎屑，影响装配工位的洁净度。从选材标注来看，构件采用冷轧钢材质加工，表面不需要做特殊的镀层处理，依靠钢材本身的强度就能满足日常使用的耐磨需求，在长期往复接触工件的过程中，表面磨损量极小，能长期保持尺寸精度，不需要频繁更换备件。在建模过程中，需要重点关注各个斜角面的衔接精度，尤其是两个30°斜面的交线位置，要保证过渡顺滑，不能出现台阶棱线，否则会在导向过程中卡滞工件；安装槽的尺寸公差要控制在±0.01英寸范围内，保证和安装座的配合间隙合理，不会出现安装后晃动的问题；

　　半圆弧定位槽的中心要和构件的中心基准面对齐，偏移量不能超过0.005英寸，否则会导致定位偏差，影响装配精度。这类构件虽然结构尺寸不大，但在精密装配工位中属于直接影响装配良率的关键接触件，设计时不能忽略任何一个过渡面的细节，哪怕是微小的尺寸偏差，都可能在连续生产过程中被放大，造成批量的工件刮伤或者对位失败问题。实际应用中，这类构件常和小型推送气缸配合使用，安装在气缸的活塞杆末端，随气缸做直线往复运动，当气缸伸出时，构件的导向斜面先接触待装配工件，将偏移的工件引导到正确的位置，随后半圆弧槽卡入工件定位位置，完成对位后气缸继续推送，将工件压入装配位，整个动作过程不需要额外的视觉对位辅助，依靠构件本身的导向结构就能完成精准对位，能有效降低工位的设备成本，提升装配节拍的稳定性。
