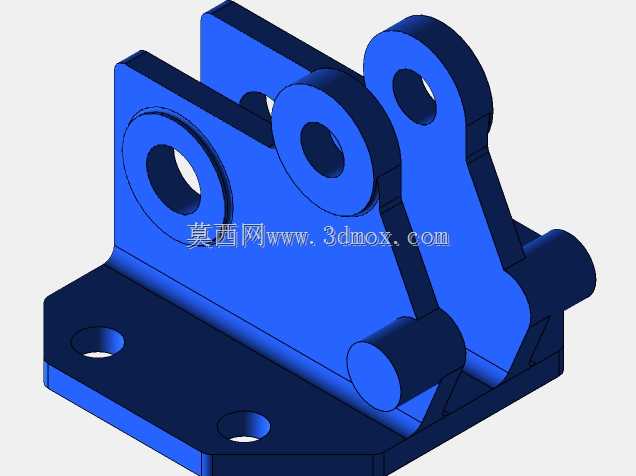

CSWA实操练习用立式双柱安装支座结构

项目分类:通用机械零部件 发布时间:2022-02-22 ID:559535
  • CSWA实操练习用立式双柱安装支座结构
  • CSWA实操练习用立式双柱安装支座结构

  这类立式双柱安装支座属于小型精密安装固定类零件,常见于教学实操考核、小型检测设备、传感类组件的安装固定场景,在工业自动化的小型工位定位、实验室测试台架搭建中也有同结构的应用,主要作用是为需要垂直安装的功能组件提供稳定的安装基准,同时通过底板的固定孔实现与安装基面的可靠连接,避免安装组件出现晃动、偏移,保证被测或被固定元件的位置精度。

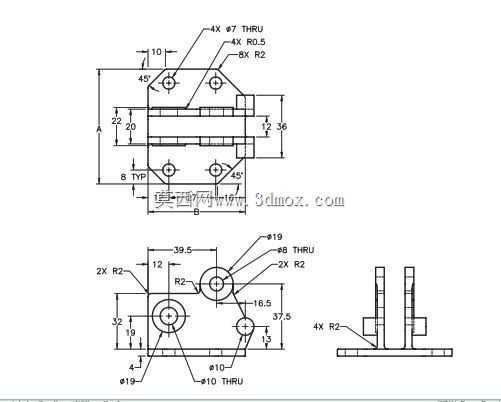

  从结构设计逻辑来看,该零件采用底板加垂直双立板的整体式结构,整体为一体化切削加工成型,没有拼接焊缝,能保证整体的刚性与形位公差一致性。底板部分设置了多组安装通孔,其中四个角位置为直径7的贯通安装孔,孔位周边做了R0.5的圆角过渡,避免应力集中,同时孔位距离侧边的尺寸做了对称设计,保证安装时受力均匀;底板的边角做了45度倒角与R2的圆角处理,既去除加工毛刺,也避免安装时划伤操作人员或配套线缆。垂直立板部分设置了两组同轴的阶梯孔系,大孔直径为19,小孔为直径8与直径10的贯通孔,分别适配不同直径的安装轴或传感元件的穿装需求,孔位的中心高尺寸做了严格的公差约束,保证穿装后的元件轴线与安装基面平行,其中上方孔位中心距底板基面高度为37.5,下方孔位中心距底板基面高度为19,两组孔的水平中心距为39.5,能满足不同间距的元件并排安装需求。立板与底板的连接位置做了R2的过渡圆角,避免直角连接处的应力集中,提升零件的抗载荷能力,立板侧边也做了对应的倒角处理,与底板的倒角风格统一。

  从安装边界来看,零件整体的底板宽度方向总尺寸为36,厚度方向尺寸为12,立板的高度方向从底板基面算起总高为37.5,整体外形紧凑,占用安装空间小,适合在狭小的设备内部空间布置。安装时仅需要通过四个角的通孔使用M6的紧固件即可完成与安装基面的固定,不需要额外的转接件,安装流程简便;立板上的贯通孔可以直接穿装对应的轴类元件或者传感探头,配合侧面的紧定螺钉孔(图中未标注的工艺孔可根据实际需求补充)即可实现元件的轴向固定,不需要额外设计夹持结构。

  在建模实操过程中,这类零件是典型的拉伸、切除、圆角、倒角特征的综合练习载体,建模时需要先确定底板的基准草图,对称约束四个安装孔的位置,再拉伸生成底板实体,之后在底板上表面绘制立板的草图,保证两个立板的平行度与对称度,再通过拉伸生成立板结构,之后依次切除生成各个贯通孔,最后添加所有的圆角与倒角特征,建模过程中需要注意各个孔位的中心高尺寸约束,避免出现过定义或者欠定义的情况,同时要保证圆角特征的顺序合理,避免出现特征生成失败的问题。这类结构的零件在实际加工时多采用铝合金或者45号钢作为毛坯,通过数控铣削一次装夹即可完成大部分特征的加工,加工效率高,成本可控,表面可以根据使用需求做阳极氧化或者发黑处理,提升防锈能力与表面耐磨性。在实际选型使用时,需要根据被安装元件的重量选择对应的材料厚度,若承载较大可以适当增加立板与底板的厚度,避免受力后出现变形,影响安装精度。
