黄铜材质双安装位杆式支撑固定座

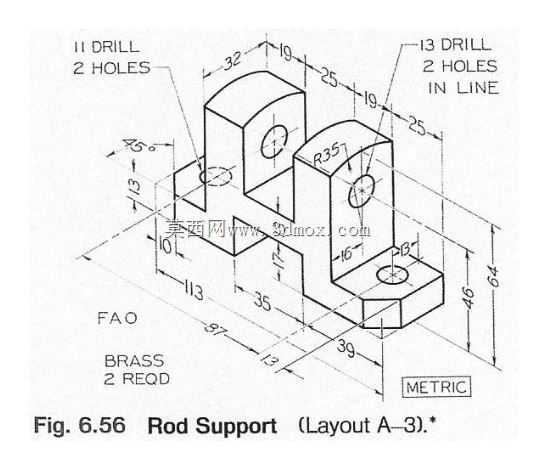

　　这类杆式支撑件常配套在仪器仪表的传感安装工位上，作为小型杆件、传感探头的定位承载结构使用，在实验室检测设备、小型流体控制装置、精密工位调整机构里都能见到这类零件的身影，核心作用是为穿装的杆件提供稳定的径向与轴向定位，避免杆件受设备运行振动影响出现偏移、晃动，保证检测或传动动作的位置精度。零件整体采用黄铜材质加工，单套机构需要配置2件该支座来完成杆件的两端支撑，黄铜材质自带的自润滑特性可以降低杆件转动或轴向滑动时的摩擦损耗，同时黄铜的抗锈蚀能力也能让零件在常规实验室、轻度工业环境下长期使用，不需要额外做表面防锈处理。从结构设计来看，零件采用L型弯折的一体式基座结构，底部是带安装孔的矩形固定台，上部是带圆弧过渡的立板支撑结构，

　　立板顶端做R35的圆弧收边，既可以去除加工锐边避免安装时划伤操作人员，也能优化零件的应力分布，避免立板与基座衔接位置出现应力集中导致受力断裂。上部立板上设计有直径13的通孔，两个同规格的孔位在同一直线上，用来穿装需要支撑的圆杆，孔位的同轴度通过一体式加工保证，避免杆件穿装后出现卡滞；底部基座上设计有直径11的安装孔，两个安装孔用来穿装固定螺栓，将整个支座锁紧在设备的安装基准面上。尺寸设计上，零件的整体安装边界需要结合配套设备的安装空间确认，单个支座的总高度为64，底部基座的厚度为13，立板部分的厚度为19，沿杆件轴向的两个安装孔中心距为87，垂直于杆件轴向的基座宽度为39，上部立板的外圆弧面距离安装孔中心的水平距离为25，

　　这些尺寸参数在建模时需要严格对应，保证安装时不会和周边的其他结构件产生干涉。设计时特意将两个穿杆孔的中心高度设置为距离安装底面46，这个高度尺寸是结合配套杆件的运行空间确定的，既保证杆件下方有足够的空间布置其他管线或小型零件，也不会因为支撑高度过高导致立板受力后出现过大的挠度变形。立板与基座衔接的位置做了16×13的缺口避让，这个结构是为了避开设备安装面上的凸起定位筋，保证支座底面可以完全贴合安装基准面，避免安装后出现倾斜导致孔位同轴度超差。零件上所有的锐边都做了45度、边长3的倒角处理，既方便安装时螺栓、杆件的导入，也能去除加工毛刺提升零件的装配安全性。建模过程中需要注意，两个穿杆孔的位置度公差需要控制在0.1mm以内，

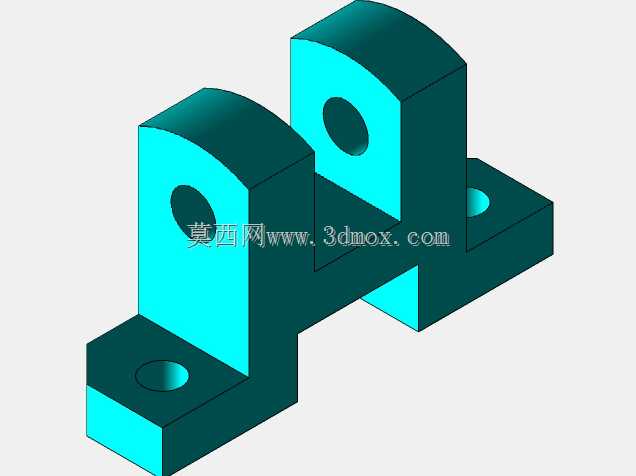

　　底部安装孔的中心距公差控制在0.15mm以内，基座底面与立板侧面的垂直度公差控制在0.05mm以内，才能保证零件装配后的支撑精度。这类支座因为是成对使用，建模时可以先完成单个零件的参数化建模，再通过装配约束将两个支座按中心距87的要求排布，验证杆件穿装后的间隙与活动行程是否符合设计要求，同时可以模拟螺栓锁紧的受力状态，检查立板在杆件额定负载下的变形量是否在允许范围内。在实际选型应用时，需要确认穿装杆件的直径与13的孔位尺寸匹配，安装面的固定螺栓规格与11的安装孔适配，同时要预留足够的扳手操作空间来完成底部螺栓的锁紧作业，避免因为空间不足导致装配困难。
