竞赛用异形连杆式连接支架结构

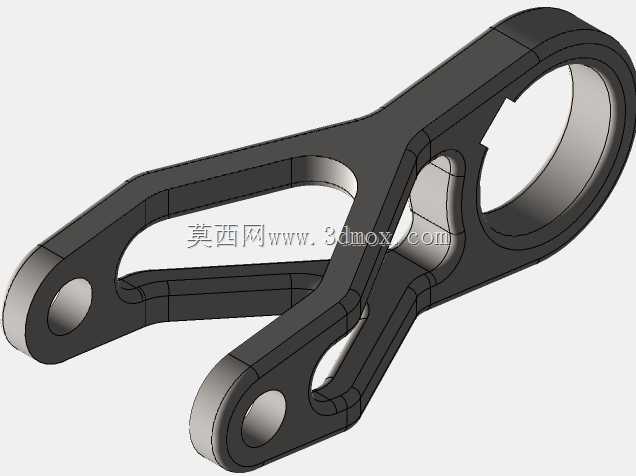

　　该异形连接支架属于传动系统中的铰接承载构件，在实际工业场景中，这类构件常应用于需要实现多节点铰接、力传递路径分散的轻载传动工位，比如小型自动化设备的连杆传动组、检测仪器的调节支撑臂、轻工机械的执行端联动结构中，承担不同运动副之间的动力传递、位置约束以及载荷分散的作用，区别于标准直连杆，这类异形结构需要同时匹配多个不同轴径的铰接点位，还要在有限的安装空间内规避周边构件的运动干涉，对结构的拓扑优化要求较高。从功能特性来看，该构件一端设置大尺寸环形铰接孔，用于与主轴类构件形成回转副，可绕主轴实现一定角度的摆动，主体延伸出的两个支臂末端各设置小尺寸铰接孔，分别与两个独立的从动构件连接，可将主轴的摆动同步传递至两个末端点位，

　　实现单输入双输出的联动动作；支臂上开设的镂空槽并非单纯的减重设计，在实际装配场景中，这类槽位可用于穿设线缆、避让相邻运动构件的凸起结构，同时在构件受载时可通过槽边的形变吸收少量冲击载荷，避免铰接孔处出现应力集中导致的开裂。设计思路上，该结构优先确定了三个铰接孔的中心距参数，这三个尺寸直接决定了传动过程中的摆角范围和传动比精度，大孔的孔径匹配对应主轴的直径，需保证铰接后的径向间隙控制在合理范围，避免摆动过程中出现旷量；两个支臂的走向完全按照运动包络线进行规划，在整个摆动行程内，支臂的外轮廓不会与周边的固定构件、其他运动构件发生碰撞，同时支臂的截面厚度根据受力大小做了差异化设计，靠近大孔的载荷输入端截面厚度更大，

　　向末端小孔延伸时逐步减小厚度，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击。外形尺寸与安装边界方面，大孔的轴向厚度决定了构件在主轴上的安装位置，装配时需匹配对应厚度的轴套进行轴向定位，避免构件沿主轴轴向窜动；两个末端小孔的中心距公差需严格控制，否则会导致两个从动构件的动作不同步，出现卡滞问题；构件的整体外轮廓在垂直于大孔轴线的平面上的投影尺寸，决定了其安装所需的最小空间，在配套设备设计时，需在该投影范围外预留至少3mm的安全间隙，防止运动过程中出现剐蹭；构件的所有棱边均做了圆角过渡处理，一方面是为了减少热处理过程中的应力集中，

　　另一方面也避免装配过程中锐边划伤操作人员或损坏相邻构件的线缆、密封件等附属部件。在实际建模过程中，这类异形连杆的建模难点在于支臂与环形主体的过渡曲面构建，过渡区域的曲率需要连续变化，才能保证后续数控加工时刀具路径平滑，不会出现加工接刀痕，同时过渡区域的壁厚要保持均匀，避免注塑或铸造过程中出现缩孔、变形等缺陷；铰接孔的端面需设计凸台结构，增加孔的接触长度，提升铰接副的耐磨性能，减少长期摆动过程中的磨损量，延长构件的使用寿命。这类构件在传感器配套的调节机构中也有应用，可通过调整连杆的摆角改变传感器的检测位置，实现不同工位的检测需求，此时对构件的形变要求更高，需保证在额定载荷下的形变量不超过0.02mm，避免影响传感器的检测精度。
