弧形弯曲螺旋压缩弹簧结构设计

　　在各类需要弧形路径弹性补偿、非直线方向缓冲复位的机械结构中，常规直柱螺旋弹簧往往无法适配安装空间的走向要求，这类弯曲形态的螺旋弹簧，正是为适配弧形安装轨迹、沿曲线方向提供弹性力而设计的专用弹性元件。从实际应用场景来看，这类弹簧常出现在弧形开合机构、曲线轨迹的复位装置、特殊安装腔的缓冲结构中，比如部分弧形翻盖的复位组件、沿弧形轨道运动部件的缓冲限位、异形安装空间内的弹性支撑结构，都需要这类能随安装路径弯曲的螺旋弹簧来提供稳定的弹性作用力。

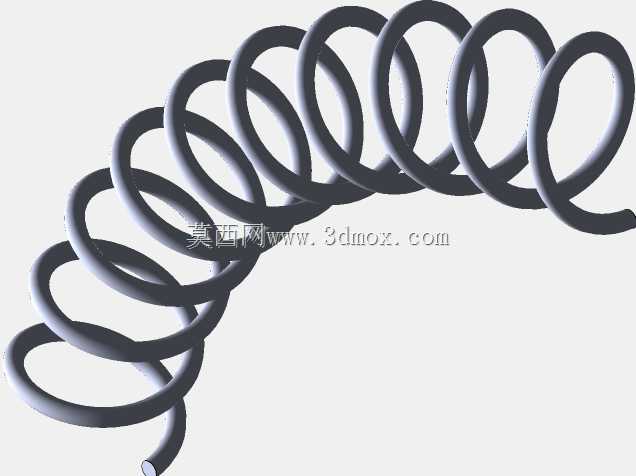

　　从功能特性上看，这款弯曲弹簧保留了圆柱螺旋压缩弹簧的基础力学特性，圈与圈之间预留有合理的间隙，在受载时圈间间隙会逐步缩小，通过材料的弹性形变吸收冲击能量、提供复位弹力，同时整体的弧形弯曲形态，让弹簧的轴线不再是直线，而是适配安装空间的平滑曲线，能在不改变弹簧本身弹性性能的前提下，完美贴合弧形的安装腔室，避免直弹簧在弧形空间内出现卡滞、偏磨、弹力方向偏移的问题。和常规直弹簧相比，弯曲弹簧的弹力方向会沿自身弧形轴线的切线方向分布，能在曲线运动的行程中持续提供均匀的弹性反馈，不会像直弹簧在弧形安装时出现一侧圈间挤压过紧、另一侧间隙过大导致的弹力不均、使用寿命缩短的问题。

　　在设计思路上，这款弹簧首先确定了整体的弯曲曲率半径，这个参数需要完全匹配安装位置的弧形轨迹曲率，保证弹簧装入安装腔后，外圈和内圈都不会和腔壁发生硬摩擦，弹簧的自然弯曲状态和安装腔的弧形完全贴合，不需要额外施加预弯曲力就能顺利装入，避免装配时产生额外的内应力影响弹簧的使用寿命。弹簧的簧丝直径、弹簧中径、有效圈数这些核心参数，是根据实际需要的弹力大小、压缩行程来确定的，在确定这些基础参数后，再通过扫掠的建模方式，让螺旋簧丝沿着弧形的中心轴线生成连续的螺旋结构，保证每一圈簧丝的截面都垂直于所在位置的轴线切线方向，这样每一圈的受力状态都和直圆柱弹簧一致，不会因为整体弯曲出现某一位置应力集中的问题。建模过程中需要特别注意弯曲段的圈间间隙均匀性，不能出现弯曲内侧圈间间隙过小、外侧间隙过大的情况，否则压缩时内侧会提前并圈，导致弹力曲线出现突变，影响使用手感和缓冲效果，同时还要保证弹簧两端的支撑圈经过磨平处理，端面和所在位置的轴线垂直，保证安装后两端的受力面均匀接触，不会出现偏载导致的弹簧歪斜。

　　从安装边界来看，这款弹簧的安装空间需要匹配其弧形的外形轮廓，安装腔的截面直径需要略大于弹簧的外径，预留出弹簧受压缩时外径轻微胀大的空间，避免压缩时弹簧外圈和腔壁发生摩擦卡滞。弹簧两端的安装定位面需要和弹簧两端的支撑端面完全贴合，定位面的角度要匹配弹簧端部的轴线方向，保证弹簧在整个压缩行程中都不会出现径向的窜动。在选型适配时，需要先确认安装路径的弧形曲率半径，再根据需要的工作行程、工作载荷确定簧丝直径和有效圈数，保证弹簧在最大压缩量时，圈间还保留有一定的安全间隙，不会出现并圈冲击的情况，同时弹簧的最大工作应力要在簧丝材料的许用应力范围内，保证长期反复压缩使用下不会出现塑性变形、弹力衰减的问题。

　　在实际的设备装配调试中，这类弯曲弹簧装入安装腔后，首先要手动往复压缩几次，确认弹簧在腔体内伸缩顺畅，没有卡滞、异响的情况，检查两端的支撑面是否完全贴合，没有出现单边翘起的问题。如果是用于复位机构，需要确认弹簧在完全伸展状态下能推动运动部件回到初始位置，在最大压缩位置时弹簧不会被压并，保留足够的缓冲余量。和直弹簧相比，这类弯曲弹簧不需要额外的导向杆或者导向套来约束走向，自身的弧形形态就能沿着安装腔的轨迹运动，能简化周边的结构设计，减少零件数量，让整体结构更加紧凑，尤其适合那些安装空间狭窄、轨迹为弧形，无法布置直弹簧加导向结构的场景。在建模过程中，需要对弯曲内侧和外侧的簧丝应力做有限元校核，确认弯曲成型后的簧丝残余应力在合理范围内，最大工作载荷下的应力集中点不会超出材料的疲劳极限，保证弹簧的使用寿命满足设备的设计要求。
