圆柱螺旋压缩弹簧精密结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖面极广的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲组、工业自动化产线的振动缓冲工位，都能见到这类零件的身影。这类弹簧的核心作用是在承受轴向压力时产生弹性形变，将外部施加的动能转化为弹性势能存储，在外力撤除后快速复位，同时可以通过自身的刚度特性，吸收冲击载荷、限制结构位移、维持构件间的预紧压力，是机械传动、缓冲、复位机构中不可或缺的基础零件。

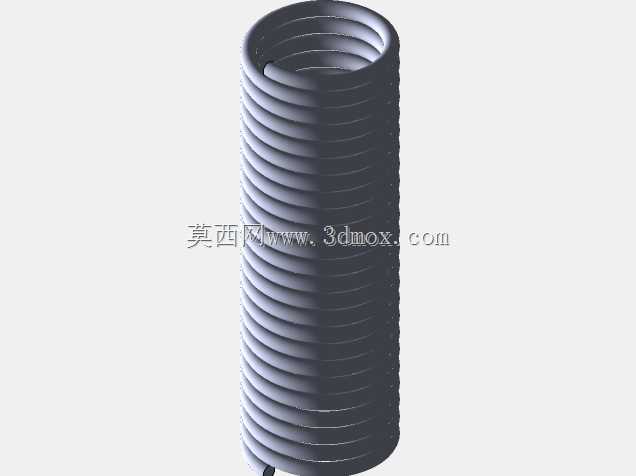

　　从结构设计逻辑来看，这款圆柱螺旋弹簧采用等节距等外径的设计思路，整体为中空圆柱结构，弹簧丝沿螺旋轨迹连续卷绕成型，两端的支撑圈经过并紧处理，不参与弹性形变过程，主要作用是保证弹簧在受压时端面与安装基座能够平稳贴合，避免工作过程中出现偏载、侧弯的问题。设计过程中需要重点匹配几个核心参数：首先是弹簧中径，这个尺寸直接决定了弹簧的安装适配边界，需要和安装位置的导向轴外径、安装沉孔内径做尺寸匹配，预留合理的径向活动间隙，避免弹簧伸缩过程中与周边结构发生卡滞摩擦；其次是有效圈数，这个参数直接关联弹簧的刚度系数，有效圈数越多，相同载荷下的形变量越大，弹簧刚度越低，适配需要大行程缓冲的场景，有效圈数越少则刚度越高，适合需要大承载、小形变的预紧、限位场景；再者是弹簧丝的直径，丝径直接决定了弹簧的承载上限，丝径越粗，弹簧的抗屈服强度越高，能够承受的极限载荷越大，但同时也会提升弹簧的刚度，需要结合实际工况的载荷范围做平衡选型。

　　在实际安装使用过程中，这类弹簧的安装边界需要注意几个工程细节：一是弹簧的自由长度需要匹配安装空间的预压量，通常安装时会预留10%-20%的预压缩量，避免弹簧在空载状态下出现窜动，同时保证初始状态下就有足够的预紧力维持结构贴合；二是长径比需要控制在合理范围内，当自由长度与中径的比值超过4时，需要配套设置导向轴或者导向套，避免弹簧受压达到最大形变量时出现失稳侧弯，导致弹性特性失效甚至弹簧丝断裂；三是两端支撑圈的端面需要做磨平处理，保证端面与弹簧轴线的垂直度，避免安装后出现偏载，导致局部应力集中，缩短弹簧的疲劳寿命。

　　从应用场景的适配性来看，这类等节距圆柱压缩弹簧的线性刚度特性非常稳定，在有效形变范围内，载荷与形变量呈线性对应关系，既可以用在精密仪器的触点复位结构中，提供稳定的接触压力保证信号传输稳定，也可以用在自动化设备的缓冲限位结构中，吸收气缸、直线模组运动到行程末端的冲击载荷，降低硬碰撞带来的结构损伤与噪音，还可以用在阀门类产品的密封预紧结构中，持续提供稳定的压紧力保证密封面贴合，避免介质泄漏。建模过程中需要严格保证螺旋线的升角一致性，每一圈弹簧丝的间距均匀，弹簧丝的截面为标准圆形，卷绕过程中无截面变形，支撑圈的并紧段过渡平滑，无突兀的折角，这样才能保证后续有限元受力分析时的应力分布结果与实际工况一致，避免设计阶段的刚度计算出现偏差。

　　在不同的工况环境下，还可以根据需求调整弹簧的表面处理方式，在常规室内工况下做发黑处理即可满足基础防锈需求，在潮湿、腐蚀环境下则可以采用镀锌、镀镍或者不锈钢材质加工，在高温工况下则需要选用耐高温的合金弹簧钢丝，保证高温环境下弹簧的刚度不会出现明显衰减，避免弹性失效。这类弹簧的结构看似简单，但参数匹配的合理性直接决定了整套机构的运行稳定性，设计时需要结合实际工况的载荷行程曲线，反复验算弹簧的疲劳强度、极限载荷、共振频率，避免在工作过程中出现并圈冲击、疲劳断裂、共振异响等问题。
