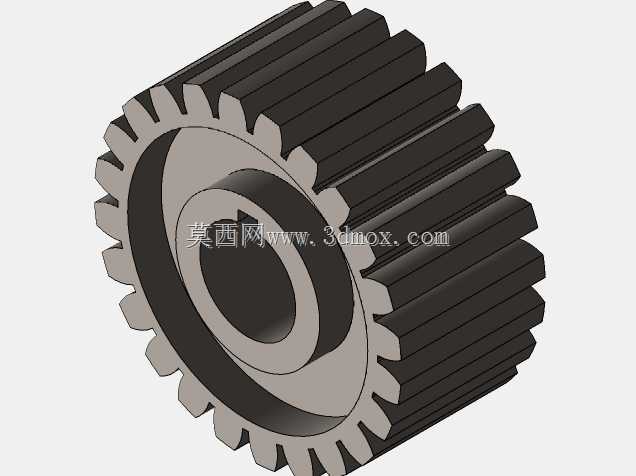

带轮毂内孔直齿圆柱传动齿轮结构

　　这款直齿圆柱齿轮是平行轴传动系统里的核心基础零件，日常在各类需要定传动比动力传递的设备中都能见到它的身影，从小型输送线的动力头、工装夹具的分度机构，到中型设备的进给传动单元，这类齿轮的应用覆盖了绝大多数需要平稳回转动力传递的工况。不同于斜齿齿轮会产生轴向分力的特性，这款直齿轮在啮合过程中仅存在径向与切向受力，安装时不需要额外配置承受轴向载荷的推力轴承，能有效简化支撑结构的设计复杂度，尤其适合轴向安装空间受限、无法布置复杂止推结构的紧凑传动场景。从结构设计来看，这款齿轮采用了实体轮毂加中心通孔的结构形式，轮缘与轮毂之间通过辐板连接，既保证了轮体的整体刚性，又尽可能控制了零件的整体重量，避免回转过程中产生过大的转动惯量，适配频繁启停、

　　正反转切换的传动工况。齿部采用标准渐开线齿形设计，齿向与齿轮轴线完全平行，啮合过程中沿全齿宽同时进入啮合、同时退出啮合，传动的定比性稳定，不会出现斜齿传动啮合过程中轴向窜动带来的传动误差，在对传动比精度要求较高的分度、进给场景中，这类直齿轮的传动精度表现更可控。中心安装孔采用光孔设计，可根据实际装配需求选配平键、花键或者胀紧套与传动轴实现周向固定，安装孔的直径与轮毂外径的比例经过合理匹配，既保证了轮毂与轴配合的接触长度足够传递额定扭矩，又不会因为轮毂过厚造成材料浪费或者轮体重量超标。齿宽的设计结合了常用模数下的齿面接触强度要求，全齿宽范围内的齿形精度保持一致，啮合时齿面接触印痕能均匀覆盖全齿宽，避免局部偏载造成的齿面过早磨损。

　　在实际选型适配时，需要注意安装边界的几个核心尺寸：首先是齿轮的齿顶圆直径，这决定了齿轮安装时与周边壳体、相邻传动件的最小安全间隙，避免回转过程中发生运动干涉；其次是中心安装孔的尺寸公差，需要与配合轴的公差带匹配，保证配合间隙处于合理范围，既不会因为过盈量太大造成装配困难，也不会因为间隙过大出现传动回转间隙超差；第三是齿轮的总宽度，也就是齿宽加两侧轮毂凸缘的总轴向尺寸，这决定了轴上安装位的轴向预留空间，同时要匹配轴用挡圈、锁紧螺母等轴向固定件的安装位置。在传动特性层面，这款直齿轮的瞬时传动比恒定，工作时不会产生轴向力，支撑轴承受力情况更简单，轴承的选型范围更广，维护成本更低，适合在中低速、中等载荷的开式或者闭式传动场景中使用。

　　设计建模过程中，齿形的生成严格遵循渐开线生成原理，齿根部分做了标准圆角过渡，避免齿根应力集中造成的轮齿断裂风险，轮缘与辐板的过渡位置也设置了合理的铸造或者机加工圆角，减少应力集中点，提升零件的疲劳寿命。这类齿轮在实际生产中可根据载荷大小选择45钢调质、40Cr淬火或者工程塑料等不同材质，对应的齿面硬度、承载能力适配不同的工况需求，比如轻载的工装传动可以选用尼龙材质降低传动噪音，重载的传动场景则选用合金钢淬火处理提升齿面耐磨性能。在装配调试时，需要保证相啮合的一对齿轮轴线平行度在公差范围内，齿侧间隙留取合理值，既可以补偿热膨胀带来的尺寸变化，又能储存润滑油形成油膜，减少齿面的磨损，同时避免间隙过大造成的传动冲击、正反转回程误差超差的问题。不同于其他复杂齿形的传动零件，直齿轮的加工工艺更成熟，滚齿、插齿工艺都能实现高精度加工，检测也更便捷，公法线长度、齿圈径向跳动等参数都可以通过常规量具完成检测，生产制造成本更低，备件替换的通用性更强，是机械传动领域应用最广泛的基础传动零件之一。
