内啮合直齿齿圈传动构件结构设计

　　在行星轮系、谐波减速装置、回转分度机构这类需要紧凑传动布局的设备中，内直齿齿圈是承担动力传递、扭矩分流核心作用的基础构件，和外啮合齿轮副相比，内啮合结构的中心距更小，相同传动比下的整体安装体积能压缩30%以上，同时啮合重合度更高，传动过程中的齿面接触应力分布更均匀，运行噪音与动载荷表现更优，因此在小型伺服传动模组、精密仪器仪表的进给机构、轻工自动化设备的间歇传动单元中应用十分广泛。

　　从实际使用场景来看，这类内直齿圈常作为行星减速机构的固定外圈或输出构件，和多个行星轮同时啮合，将太阳轮输入的高转速低扭矩动力转化为低转速大扭矩输出，部分回转工作台的锁紧定位结构中，也会采用内齿圈和棘爪配合实现分度后的刚性锁止，避免负载偏移导致的定位精度丢失。设计这类内齿构件时，首先要匹配啮合副的模数、压力角参数，保证和配对行星轮的齿侧间隙处于合理区间，间隙过大会导致传动回程误差超差，间隙过小则会在热胀状态下出现卡齿、齿面胶合的故障。

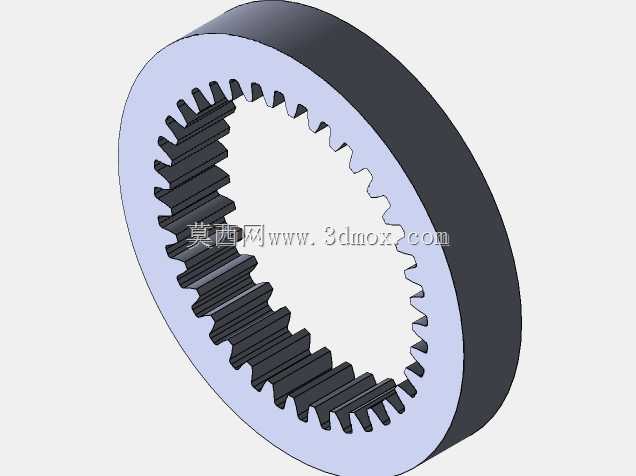

　　齿圈的外形结构采用等厚环形基体设计，外圈为光滑圆柱面，可直接压装入设备壳体的定位内孔中，部分重载工况的齿圈会在外圈设计定位销孔或键槽，防止大扭矩传递时齿圈和壳体发生相对转动；内圈轮齿采用标准直齿齿形，齿向和齿圈端面保持垂直，加工时可采用插齿工艺一次成型，相比斜齿内圈的加工难度更低，装配时无需调整轴向啮合位置，对装配人员的技术要求更友好。

　　设计过程中需要重点控制几个安装边界尺寸：首先是齿圈的外圆直径公差，通常采用m6级过渡配合，保证压装后和壳体的同轴度误差控制在0.02mm以内，避免因同轴度超差导致部分轮齿啮合过紧、磨损加剧；其次是齿圈的总宽度尺寸，要匹配行星轮的齿宽，通常齿圈齿宽比行星轮齿宽大1-2mm，补偿装配时的轴向窜动余量，保证全齿宽参与啮合；内齿的齿顶圆直径需要严格控制，避免齿顶和行星轮的齿根发生过渡曲线干涉，这也是内啮合齿轮设计中最容易忽略的干涉点，建模时需要通过啮合仿真验证齿廓的运动轨迹，确认全啮合周期内无齿顶刮擦的情况。

　　从功能特性来看，直齿内齿圈不存在轴向力，支撑结构仅需承受径向载荷，可选用深沟球轴承或圆柱滚子轴承作为回转支撑，无需额外配置推力轴承，进一步简化了整体传动结构。在轻载仪器仪表场景中，这类齿圈可采用粉末冶金工艺直接压制成型，无需后续机加工即可满足使用精度要求，量产成本更低；在中载工业传动场景中，可选用40Cr材质调质后插齿，齿面高频淬火硬度达到HRC45-50，兼顾芯部韧性和齿面耐磨性，长期运行下的齿面变形量更小，传动精度保持性更好。建模时轮齿部分采用参数化建模逻辑，通过齿廓方程生成渐开线齿形后阵列得到全部轮齿，后续调整模数、齿数、变位系数时可直接驱动参数更新，无需重复绘制齿形，能大幅提升同系列齿圈的设计迭代效率。
