实心斜齿圆柱传动齿轮结构设计

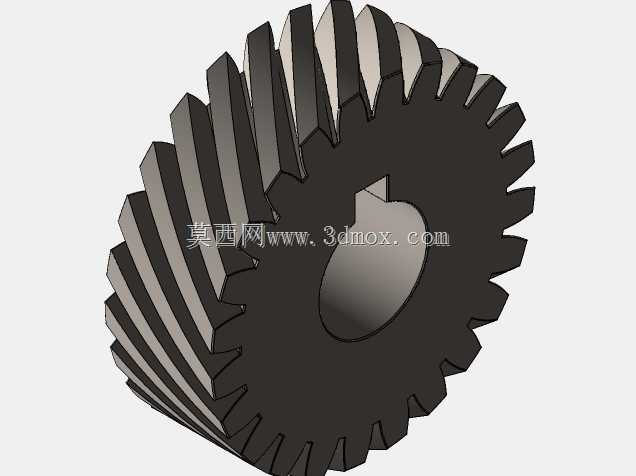

　　这款实心结构斜齿轮，是平行轴传动系统里的常用核心零件，日常在机床主轴传动箱、中小型减速机动力传递单元、轻工设备的动力输送段都能见到它的应用场景。和直齿轮相比，斜齿轮的轮齿沿螺旋角方向排布，啮合过程是逐步进入、逐步退出的，不会出现直齿轮整齿突然撞击啮合的情况，运转时的冲击、振动和噪音都要小很多，适合中高速、中等载荷的连续传动工况。从设计思路上看，这款齿轮采用实心辐板结构，没有减重孔或者辐条设计，对应的是小尺寸、齿根圆到键槽底部壁厚足够的应用场景，这种结构加工工艺性好，滚齿、插齿工序的装夹刚性足，热处理时的变形量也更容易控制，不需要额外做复杂的变形校正工序，适合批量生产的通用传动场景。齿轮内孔采用平键连接结构，

　　键槽的尺寸匹配对应直径的传动轴，安装时靠平键传递扭矩，内孔与轴采用过渡配合，保证运转时不会出现相对窜动，同时端面可以靠轴肩或者挡圈做轴向定位，安装边界清晰，不需要额外设计复杂的轴向固定结构。轮齿的螺旋角选取了通用传动常用的角度范围，既保证足够的啮合重合度，又不会因为螺旋角过大导致额外的轴向力过大，增加两端轴承的选型负担，啮合重合度比同参数直齿轮高30%左右，每一个时刻参与啮合的轮齿对数更多，单齿承受的载荷更小，整体的承载能力比同模数同齿数的直齿轮更高，运转平稳性也更优。齿部的精度等级适配通用工业传动的要求，齿面做了相应的硬化处理，能保证长期啮合下的耐磨性能，减少长期运转后的齿面磨损导致的传动间隙变大、传动精度下降的问题。

　　在实际选型替换时，需要核对的安装边界包括齿轮的总宽度、齿顶圆直径、内孔直径、键槽宽度与深度，以及配对齿轮的模数、齿数、螺旋角方向和压力角，只有参数完全匹配的斜齿轮才能正确啮合，避免出现卡齿、异常磨损甚至断齿的故障。这款齿轮的实心结构也决定了它更适合中心距较小、传动功率中等的场景，不需要做轻量化设计的场合，整体结构刚性好，能承受一定的短时过载冲击，不会因为辐板结构的刚性不足出现传动振颤。在装配时，需要注意齿轮的轴向定位精度，保证两个配对斜齿轮的齿宽中线对齐，避免出现偏载导致的齿面局部磨损加剧，同时要根据螺旋角产生的轴向力大小，选配对应承载能力的角接触轴承或者深沟球轴承加推力轴承的组合，抵消轴向窜动的影响。日常运维中，

　　这款齿轮所在的传动箱需要保证润滑油位能浸没到轮齿的啮合部位，靠润滑油带走啮合产生的热量和金属磨屑，延长齿轮的使用寿命。从建模角度看，这款齿轮的齿形是按照渐开线齿廓生成，螺旋线沿齿宽方向扫掠成型，齿根部分做了标准的圆角过渡，减少应力集中，避免长期交变载荷下齿根出现疲劳裂纹，内孔和键槽的尺寸公差都按照通用传动的配合要求设计，能直接对接常规的传动轴设计，不需要额外做尺寸适配修改。
