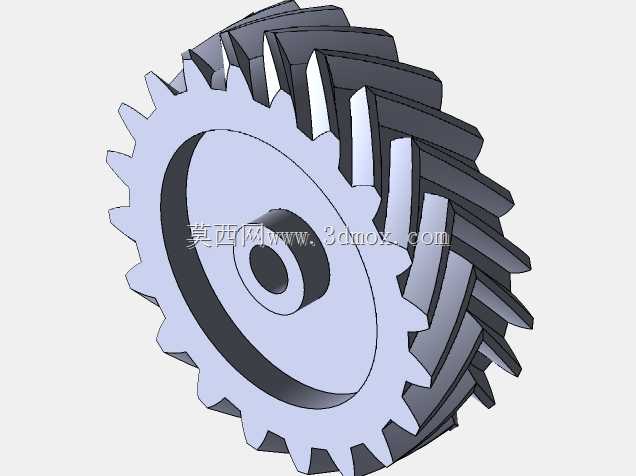

高精度双斜齿轮传动件结构设计

项目分类:齿轮 发布时间:2022-02-22 ID:560701
  • 高精度双斜齿轮传动件结构设计

  在重载传动系统的设计选型过程中,斜齿轮凭借啮合重合度高、传动平稳的特性被广泛应用,但单斜齿轮在传动过程中会产生轴向分力,对支撑轴承的轴向承载能力提出较高要求,也会增加传动系统的轴向结构尺寸,双斜齿轮的结构设计正是为了解决这一工程痛点。这类齿轮可以看作是两个旋向相反的斜齿轮对称组合而成,传动过程中两个方向斜齿产生的轴向分力可以相互抵消,从根源上消除了单斜齿轮传动的轴向载荷问题,不需要额外设置承受大轴向力的推力轴承,能够有效简化支撑结构的设计,缩小传动单元的整体安装空间。

  从实际应用场景来看,双斜齿轮多用于矿山设备的重载减速单元、大型船舶的主传动系统、冶金轧机的传动辊道驱动、重型工程机械的变速机构这类传递功率大、运行转速高、对传动平稳性要求严苛的场合,这类工况下普通直齿轮啮合冲击大、噪声高,单斜齿轮轴向力问题突出,双斜齿轮既保留了斜齿轮啮合过程中多齿同时接触、载荷分布均匀、传动冲击小的优势,又通过对称齿向的结构抵消轴向力,能够在高负载连续运行工况下保持更长的服役寿命,降低传动系统的运维成本。

  在结构设计层面,双斜齿轮的建模需要重点把控几个核心参数的匹配:首先是两侧斜齿的螺旋角必须完全一致、旋向严格对称,否则运行过程中轴向力无法完全抵消,仍然会产生额外的轴向载荷,加速轴承磨损;其次是中间退刀槽的宽度设计,需要匹配加工时的刀具退刀行程,若采用滚齿加工,退刀槽宽度要满足滚刀退出的最小空间要求,避免加工过程中刀具碰伤已加工齿面,若采用成型磨齿工艺,退刀槽尺寸也要适配砂轮的越程需求,同时退刀槽的位置要严格处于齿宽的对称中心,保证两侧斜齿的齿宽一致,受力均匀。齿部参数设计上,模数的选取需要根据传递的额定扭矩、齿面接触强度与齿根弯曲强度计算确定,齿顶高系数、顶隙系数遵循通用齿轮设计标准,保证啮合过程中齿顶与齿根留有合理间隙,避免运行中出现顶齿现象,同时齿向修形量需要根据实际工况下的轴系变形量进行调整,补偿受载后轴的挠曲变形带来的齿向载荷偏载问题,让齿面载荷分布更均匀。

  从安装边界来看,这类双斜齿轮的内孔多采用圆柱孔配合平键的连接方式,也有部分重载场景采用锥孔加锁紧盘的无键连接形式,设计时需要根据轴的直径确定内孔的配合公差,一般过渡配合或小过盈配合即可保证扭矩传递的可靠性,同时齿轮端面要设置可靠的轴向定位,通常采用轴肩加锁紧螺母的结构,保证齿轮在轴上的位置固定,不会出现轴向窜动。齿轮的轮毂厚度、轮辐结构需要根据齿顶圆直径大小调整,小尺寸的双斜齿轮可以做成实心轮结构,大直径的齿轮则采用腹板式轮辐,在保证结构强度的前提下降低整体重量,减少转动惯量,提升传动系统的动态响应特性。

  建模过程中,齿面的生成是核心环节,需要先根据螺旋角、模数、齿数等参数生成单侧斜齿的渐开线齿廓,通过螺旋线扫描生成单侧齿形,再通过镜像操作生成另一侧旋向相反的轮齿,过程中要严格校验两侧轮齿的对称度,避免出现齿向错位导致的啮合干涉。完成齿部建模后,还要对齿根位置进行圆角过渡处理,降低齿根的应力集中系数,提升轮齿的弯曲疲劳强度,轮毂与轮辐的连接位置也要设置铸造或锻造圆角,避免加工和热处理过程中出现应力集中导致的裂纹。实际装配校验时,需要验证配对齿轮的中心距是否符合设计要求,啮合侧隙是否在合理范围内,侧隙过小会导致齿轮运行卡滞、润滑不良,侧隙过大则会产生传动回差,影响传动精度,尤其是在需要正反转的传动场合,侧隙的控制直接影响传动的定位精度。

  在润滑设计上,双斜齿轮多采用油浴润滑或强制喷油润滑,齿面的粗糙度要满足加工精度要求,一般中硬齿面齿轮的齿面粗糙度要达到Ra1.6以下,硬齿面齿轮经过磨齿后粗糙度可以达到Ra0.8以下,良好的齿面质量能够减少啮合过程中的摩擦损耗,降低运行噪声,同时也能更好地形成润滑油膜,提升齿面的抗点蚀、抗胶合能力。对于高速运行的双斜齿轮传动,还要进行动平衡校验,控制齿轮的剩余不平衡量在允许范围内,避免高速旋转时产生过大的振动,影响整个传动系统的运行稳定性。
