单作用伸缩式气弹簧支撑构件

　　在各类需要柔性支撑、行程补偿、缓冲复位的机械结构场景中，这类单作用伸缩构件的应用覆盖范围极广，小到自动化设备的安全门撑杆、工装夹具的开合助力结构，大到商用车的舱门支撑、物流设备的举升辅助部件，甚至是检测仪器的翻盖定位结构，都能见到这类构件的身影。不同于双作用伸缩结构需要两端接入动力介质，单作用结构仅需单侧通入压力介质，依靠内置的复位弹性件完成回程动作，整体管路布置更简洁，故障点更少，在不需要双向主动施力的场景下，结构可靠性远高于复杂的双作用设计。

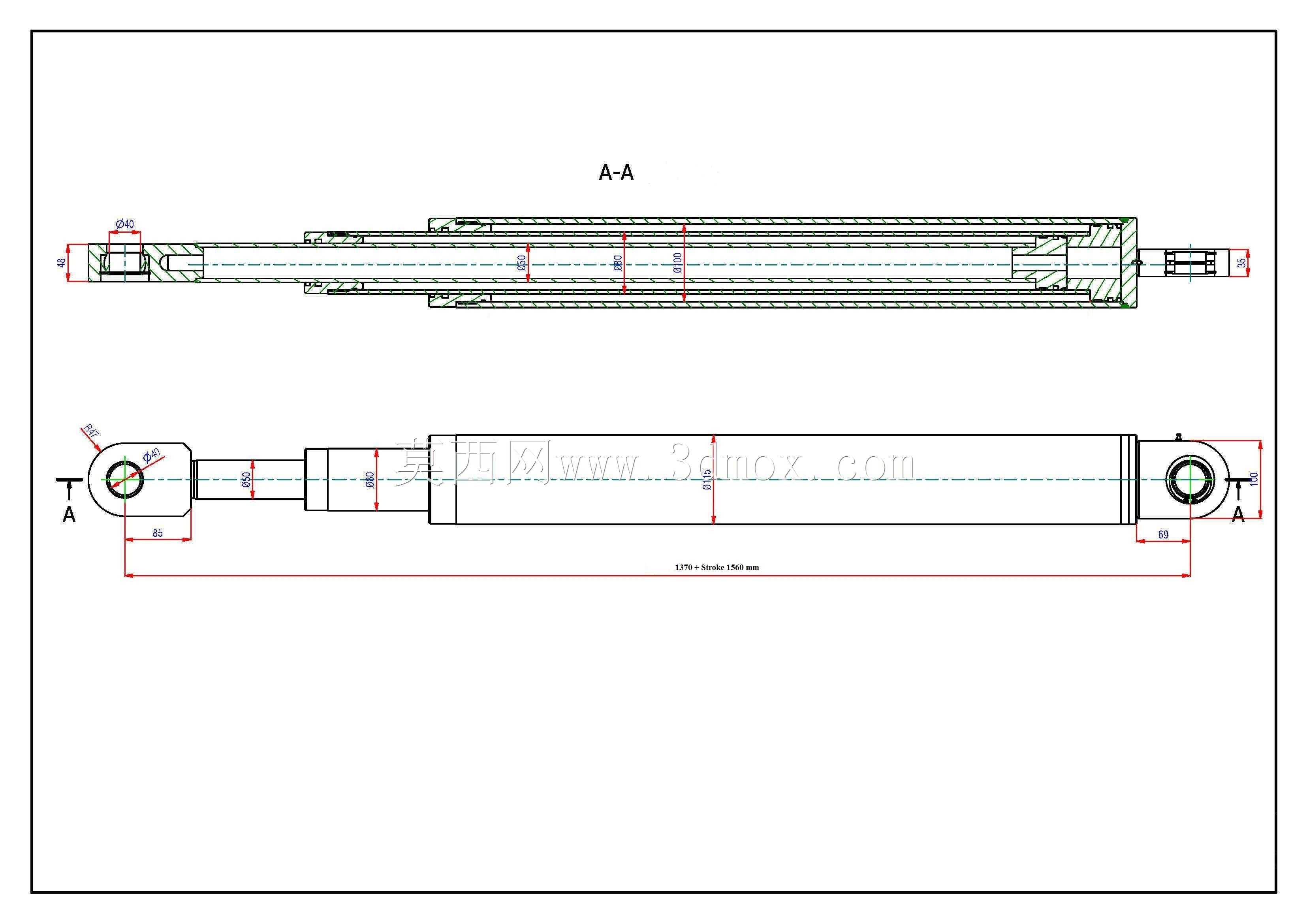

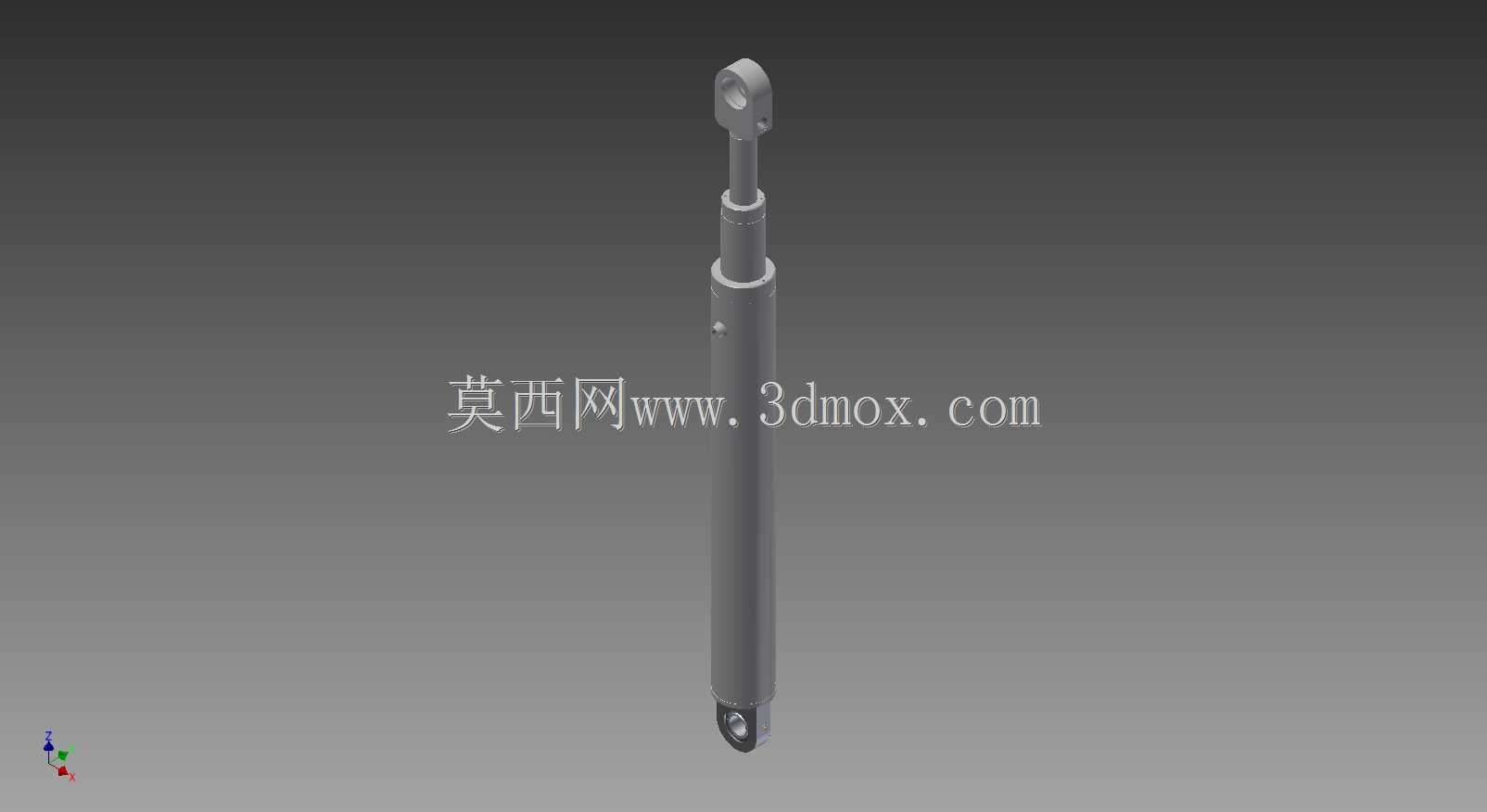

　　从结构设计逻辑来看，这类伸缩构件采用多级嵌套的筒式结构，每一级缸筒之间都设置了导向环与密封件，既保证伸缩过程的同轴度，避免偏载导致的卡滞，也能防止内部压力介质泄漏，维持稳定的输出力。两端的铰接安装头是设计时需要重点考量的部分，铰接结构自带的角度补偿能力，可以抵消安装面的加工误差、设备运行过程中的结构形变带来的附加径向力，避免杆体受弯变形，延长构件的使用寿命。在实际选型匹配时，首先要确认的是安装边界尺寸，也就是构件完全缩回时的两端安装孔中心距，这个尺寸直接决定了构件能不能适配现有安装空间，很多现场改装出现的干涉问题，本质上都是没有核对缩回状态的安装尺寸，只关注了伸出总行程导致的。

　　伸出总行程的选择需要匹配被支撑部件的开合角度或者举升高度，行程过大会导致构件完全伸出时顶坏安装座，行程不足则会让被支撑部件无法开到预设位置，甚至出现支撑失效的安全隐患。输出力的匹配需要结合被支撑部件的重量、重心位置计算，通常会预留10%-15%的力值余量，避免长期使用后内部弹性件疲劳、密封件阻力变化导致支撑力不足，出现部件自行下落的问题。导向环的材质选择也和应用场景直接相关，普通工况下采用聚四氟乙烯添加青铜粉的导向环就能满足耐磨、低摩擦的要求，如果是在多粉尘、高湿度的户外工况，会额外增加防尘密封圈，阻挡外界杂质进入缸筒内部划伤密封面；如果是在有洁净要求的食品、医药生产设备上，密封件和导向件会采用符合卫生级要求的材质，同时外层缸筒做抛光处理，避免积尘积污。

　　建模过程中需要重点关注各级缸筒的配合公差，嵌套部位的间隙既不能太大导致伸缩过程晃动，也不能太小导致加工装配难度陡升，通常每一级的配合间隙控制在0.02-0.05mm之间，配合长度不小于缸筒直径的1.2倍，保证导向稳定性。两端铰接孔的同轴度需要严格控制，偏差过大会导致安装后杆体受扭，伸缩过程出现卡滞、异响，严重时甚至会造成杆体弯曲断裂。另外，内置的复位弹性件的安装空间需要提前预留，要考虑弹性件完全压缩后的长度，避免构件缩回到极限位置时弹性件压并失效，同时要在缸筒上设置极限位置限位，避免伸缩过程中各级缸筒脱开。在做装配验证时，需要模拟整个伸缩行程的运动轨迹，确认构件在全行程范围内不会和周边的其他结构件发生干涉，尤其是在设备开合、部件摆动的过程中，要核对每一个角度位置的构件姿态，避免出现运动碰撞。很多设计新手在做这类构件的装配时，容易忽略铰接点的运动轨迹计算，直接按直线伸缩来预留空间，最后实际装配时才发现构件在某个角度会和旁边的支架、管线碰撞，只能临时修改安装座，既耽误工期也影响结构强度。

　　这类伸缩构件的受力特性是随着伸出长度变化，输出力会有小幅波动，设计时需要结合力值变化曲线，匹配被支撑部件的力矩变化，保证在整个开合或者举升过程中，支撑力都能平稳抵消部件自重，不会出现中途力值突变导致的操作顿挫。对于有缓冲要求的场景，还会在缸筒末端设置缓冲结构，在伸缩行程的最后一段通过节流槽控制介质流动速度，降低构件到达极限位置的冲击速度，避免碰撞产生噪音和结构损伤。
