双杆径铰接式液压缸连杆结构设计

　　在工程机械、农业装备、工业自动化生产线的液压传动回路里，这类带杆端铰接结构的液压缸连杆部件，是把液压能转化为直线往复机械作用力的核心执行端连接件，日常设备调试、结构改型时经常会碰到这类零件的选型与建模需求。不同于常规一体式活塞杆设计，这个结构把杆端的铰接连接段和主体活塞杆做了功能拆分，杆端的单耳铰接孔用来和负载端的安装支座做销轴连接，能补偿安装过程中存在的小角度偏摆误差，避免活塞杆在伸缩过程中承受额外的径向弯矩，从根源上减少活塞杆拉伤、密封件偏磨导致的内泄问题。

　　从实际使用场景来看，这类结构常应用在需要频繁做直线推拉动作、且负载端存在小幅摆动自由度的工位上，比如小型起重设备的变幅机构、自动化生产线的工件推送工位、环卫车辆的厢体启闭机构，都能看到同类型结构的应用。设计的时候首先要明确两个核心尺寸边界，也就是杆径70毫米的主体活塞杆段，和直径40毫米的杆端连接段，这两个尺寸直接决定了部件的负载能力和安装适配范围。主体活塞杆段因为要和缸筒内的导向套、密封组件配合，表面粗糙度需要控制在合理区间，建模的时候要注意预留密封件的安装槽位，同时保证杆身的圆柱度公差，避免伸缩过程中出现卡滞。

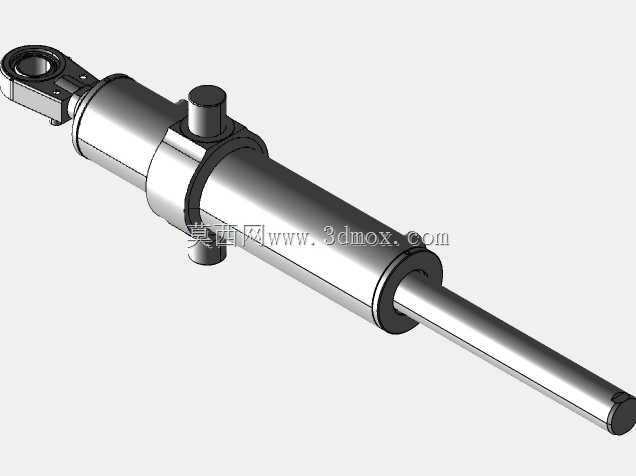

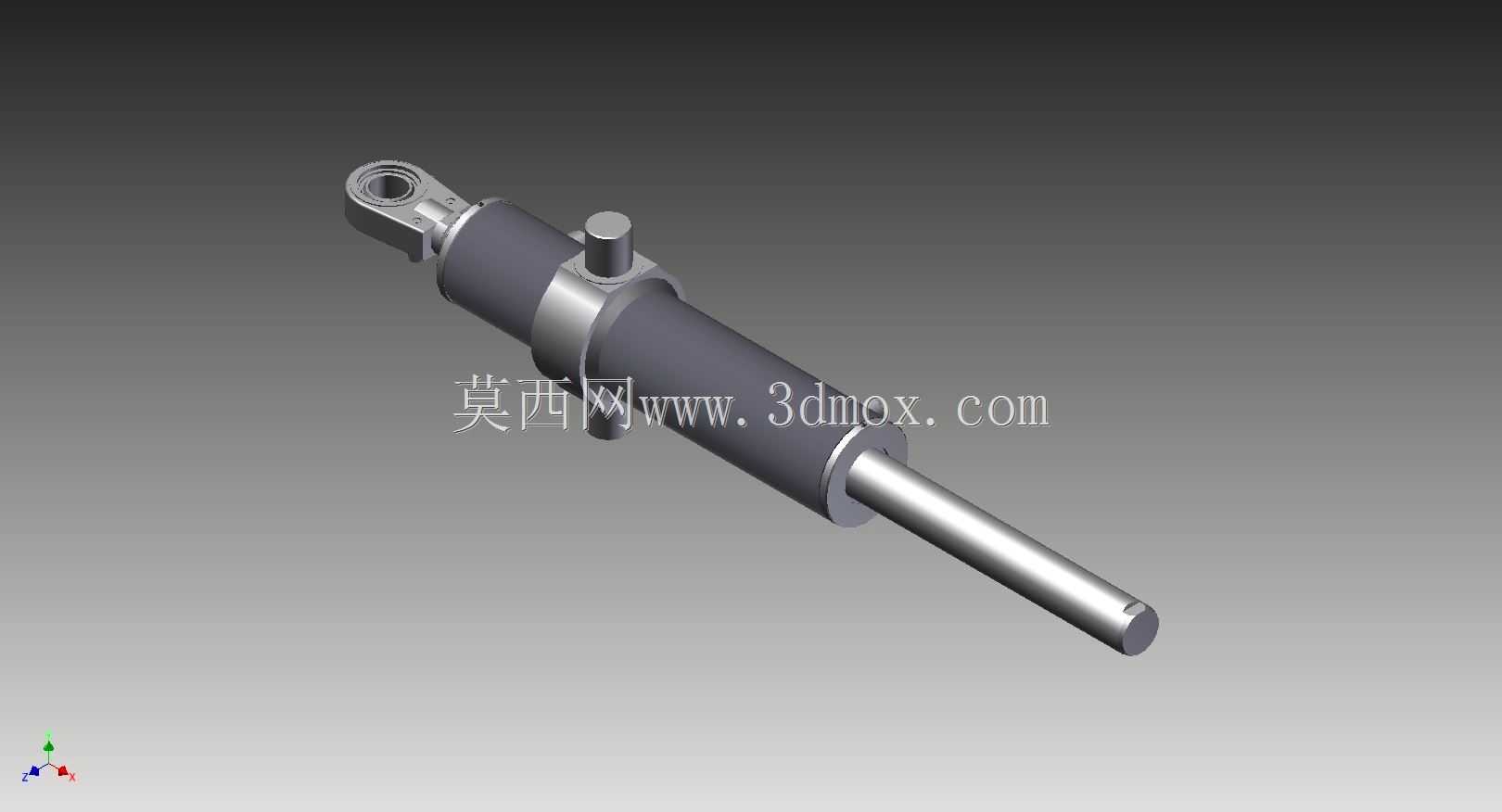

　　设计思路上，杆端的铰接耳孔做了一体化的加厚处理，销轴穿过的位置没有做额外的拼接结构，避免交变载荷下连接位置出现应力集中断裂的问题。缸体侧的进出油口位置做了凸台结构，方便后期安装管接头的时候有足够的操作空间，不会和周边的安装支架产生干涉。缸筒外侧的定位销轴结构，是用来把缸体本身铰接固定在设备机架上的，和杆端的铰接孔配合，形成完整的双铰点安装结构，这种安装方式的好处是整个液压缸在伸缩过程中可以随负载的摆动调整自身角度，不会因为刚性连接产生结构内应力。

　　建模过程中需要注意几个配合面的尺寸公差，首先是活塞杆和导向套的配合间隙，既要保证伸缩顺畅，又要间隙过大导致密封失效；其次是两个铰接孔的同轴度，要是两个铰接孔的轴线平行度超差，安装销轴之后会出现别劲的问题，空载伸缩的时候就会有明显的阻力，带负载运行的时候很容易造成密封件快速磨损。另外杆端的倒角处理也不能忽略，安装的时候倒角可以引导销轴顺利穿入，同时去除加工毛刺避免划伤销轴表面。

　　从安装边界来看，整个部件的最小安装距和最大行程要匹配设备的动作行程需求，选型的时候不能只看推力参数，还要核对缩回状态下的总长度能不能放进设备的安装空间，伸出到最大行程的时候，活塞不能和缸筒端盖产生硬碰撞，建模的时候要在缸筒内部预留足够的缓冲行程空间。日常做设备维护的时候，这类结构的常见故障点主要集中在铰接孔的磨损和活塞杆表面的拉伤，所以在建模阶段就可以考虑在铰接孔位置预留润滑注油孔的位置，方便后期定期加注润滑脂，减少铰接副的磨损量；活塞杆表面的硬度也要满足使用要求，避免外界的铁屑、沙尘磕碰杆身造成密封件损坏。

　　很多刚接触液压结构设计的工程师，容易忽略铰接结构的角度补偿范围，建模的时候没有核算最大摆角下缸体和机架会不会产生干涉，等到实际装配的时候才发现动作到某个位置就会卡住，还要临时切割支架调整位置，所以在三维建模阶段就要做动作仿真，模拟整个伸缩行程里缸体的摆动角度，确认周边的安装空间足够。另外这个结构的活塞杆和活塞的连接位置，要做可靠的锁紧结构，避免反复伸缩动作之后连接松动，导致活塞杆脱落引发设备故障。
