钣金切割机用伊顿集成式液压歧管结构

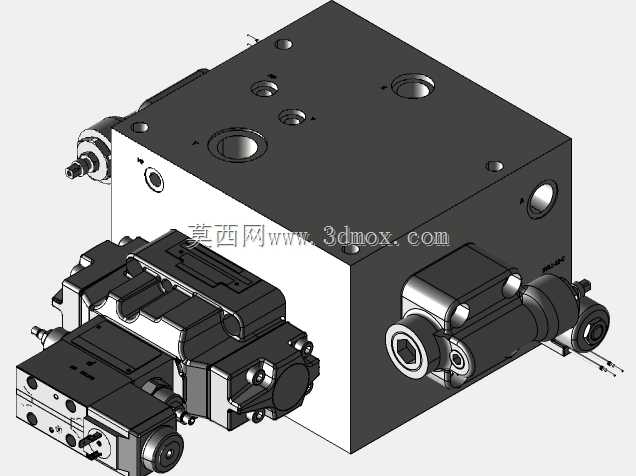

　　在钣金切割设备的液压系统搭建环节，这类集成式液压歧管是替代分散式阀件管路连接的核心部件，日常作业中，钣金切割机的夹紧回路、刀架进给回路、压料保持回路需要多组液压阀协同完成压力、流量、方向的控制，传统分散式阀组通过外接油管连接，不仅占用设备内部安装空间，还容易因为管路接头多出现渗漏、压力损失过大的问题，集成式歧管直接将所有阀件安装在同一块加工主体上，通过内部钻削的油路孔道完成阀件之间的连通，大幅减少外接管路的数量，降低系统漏油风险的同时，也能缩短液压响应的滞后时间，适配钣金切割过程中频繁的动作切换需求。从结构设计逻辑来看，这款歧管的主体采用方块式整体结构设计，六个安装面都做了平面度精加工处理，保证阀件安装时的密封面贴合度，

　　避免安装面渗油。设计过程中首先梳理所有接入阀件的油路逻辑，明确进油、回油、工作油口的连通关系，在块体内部排布斜孔、直孔完成油路连通，同时要在孔道之间预留足够的壁厚，避免高压工况下出现孔道击穿的问题，所有孔道的相交处都做了毛刺清理处理，避免铁屑残留进入液压系统造成阀件卡滞。歧管的侧面预留了标准的油口接口，分别对应系统压力油输入、回油接入、以及去往各个执行元件的工作油口，接口采用内螺纹连接形式，和常规液压管路的接头尺寸匹配，不需要额外做转接件就能完成管路对接。安装边界方面，这款歧管的主体为规整立方体结构，底部预留了四个安装固定孔，孔位尺寸适配钣金切割机液压站的安装面板，安装时不需要额外做支架改制，直接通过螺栓就能完成固定；

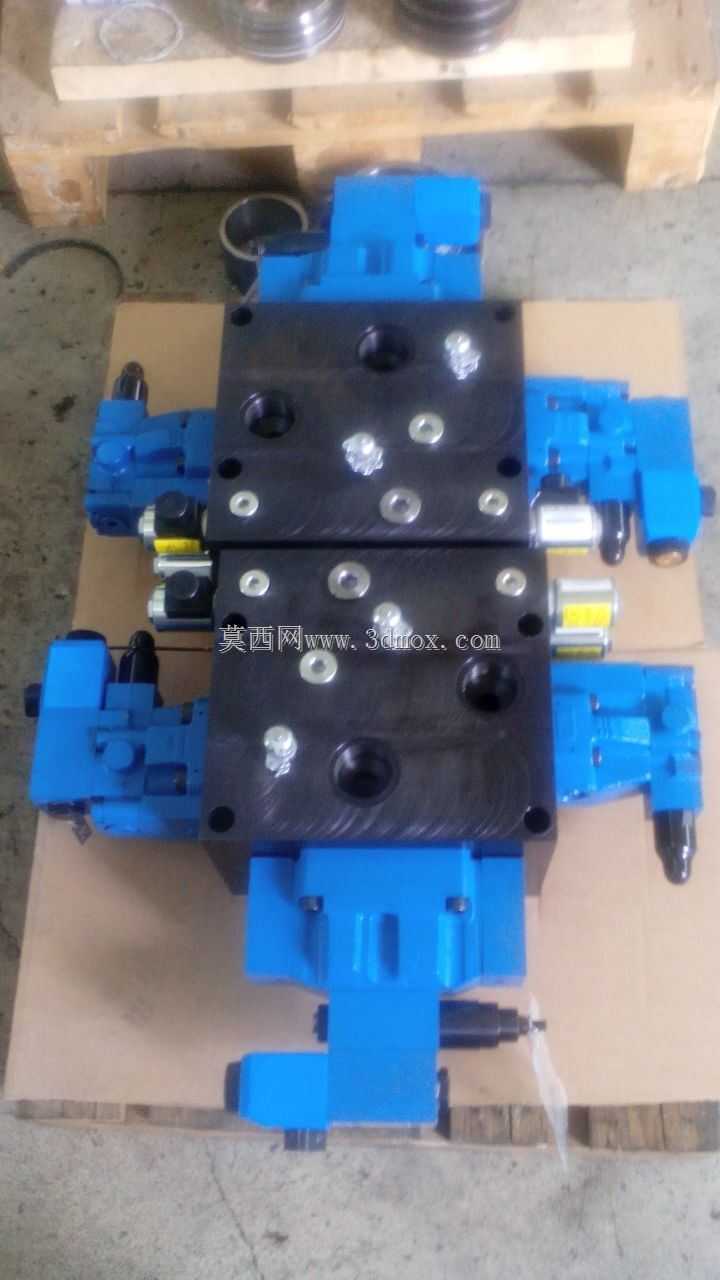

　　各个阀件采用叠加式安装在歧管的顶面与侧面，阀件的安装尺寸符合常规液压阀的安装标准，后续维护更换阀件时不需要拆解整个歧管，直接拆下对应阀件即可完成更换，降低维护成本。实际使用过程中，歧管内部的油路孔道通径经过匹配计算，对应各个回路的流量需求，避免通径过小造成节流发热，也不会因为通径过大造成块体体积冗余。针对钣金切割机作业时的冲击负载，歧管的块体材质选用致密性好的液压专用钢材，经过去应力处理，避免长期高压工况下出现块体变形，所有阀件的安装定位销孔都做了高精度铰削，保证阀件安装位置准确，避免阀件内部油口对位偏差造成的内泄。另外在歧管的边角位置做了倒角处理，避免安装过程中锐边划伤操作人员或者损坏外接管路，外露的油口在未接管时都配有防护堵头，

　　避免加工、运输过程中杂质进入内部油路。和传统的管式连接阀组相比，这种集成歧管的结构更紧凑，安装在钣金切割机的液压站内部时，可以有效缩小液压站的整体体积，给设备的其他部件留出更多安装空间，同时因为减少了大量外接管路，设备整体的整洁度更高，日常排查故障时不需要梳理杂乱的管路，顺着阀件位置就能快速定位对应回路，大幅提升设备维护的效率。在油路设计时还考虑了压力检测的需求，在主进油、各个工作回路的位置预留了测压点接口，可以直接安装测压接头，日常调试或者故障排查时不需要临时拆接管路就能直接检测各个回路的压力参数，快速判断系统运行状态。
