起重设备用立式液压支撑支脚结构

　　在移动式起重设备的作业场景中，支脚结构是保障整机稳定性的核心部件，这款立式液压支撑支脚，主要用于中小吨位起重作业场景下的整机调平与载荷承载，常见于汽车起重机、小型随车吊、移动式高空作业平台等需要临时展开支撑的设备上，作业时伸出支脚将整机抬离地面，扩大整机支撑跨距，抵消吊重作业时产生的倾覆力矩，避免设备侧翻，非作业状态下支脚收回，不影响设备的道路通行与转场移动。

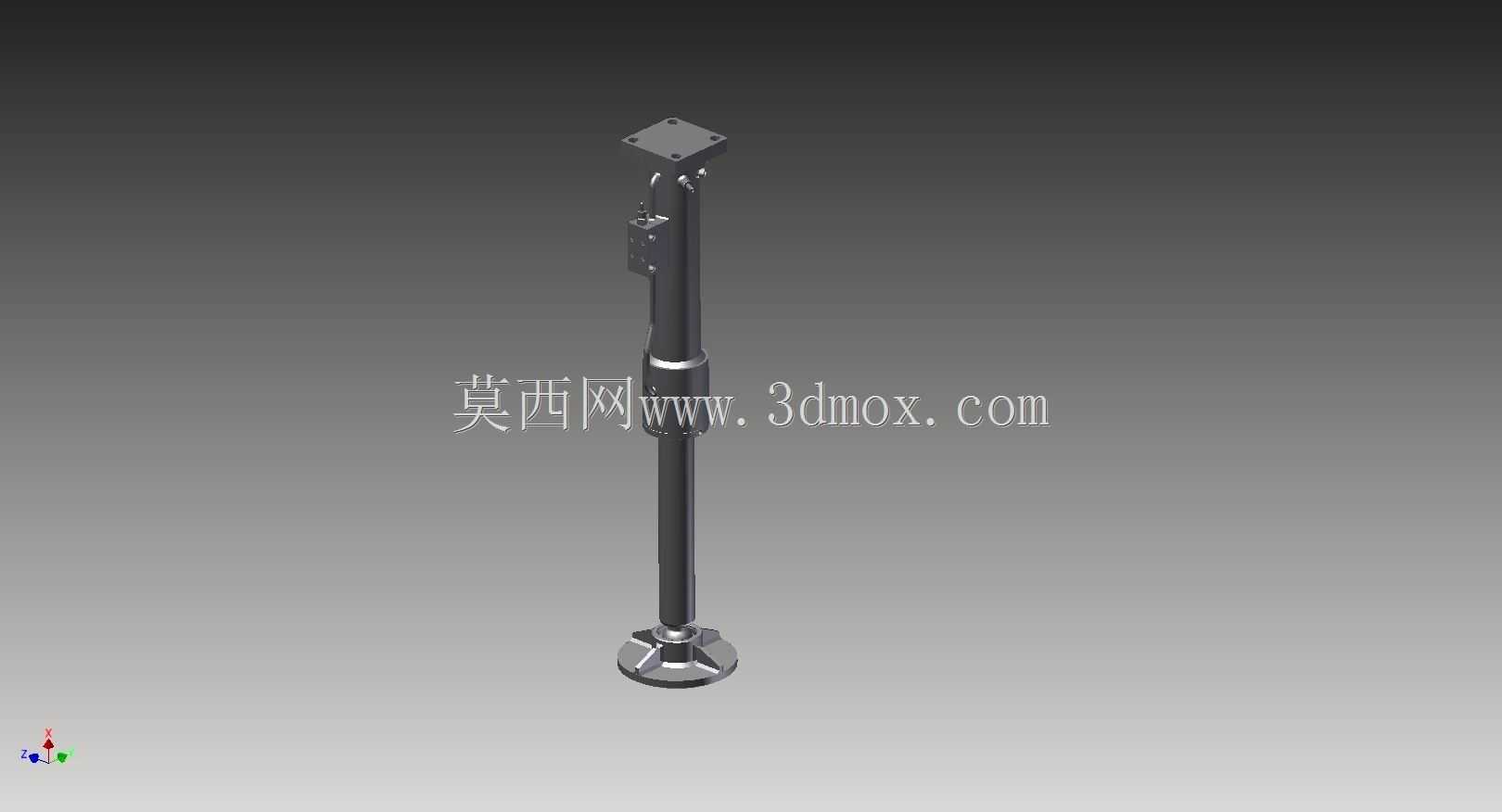

　　从结构设计逻辑来看，这款支脚采用单级柱塞式液压缸结构，整体为立式同轴布局，顶部设置方形安装法兰，法兰面预留四个螺栓安装孔，用于和起重设备的车架底梁固定连接，安装时需要保证支脚的轴线与车架安装面垂直，避免偏载导致油缸密封件过早磨损。油缸的缸筒部分采用无缝钢管加工成型，内壁做珩磨处理，表面粗糙度控制在合理范围，降低柱塞杆往复运动时的摩擦阻力，同时减少密封件的刮损风险。柱塞杆表面做镀硬铬处理，提升耐磨性能与防锈能力，适配户外露天作业的复杂工况，避免雨水、泥污侵蚀杆体表面。

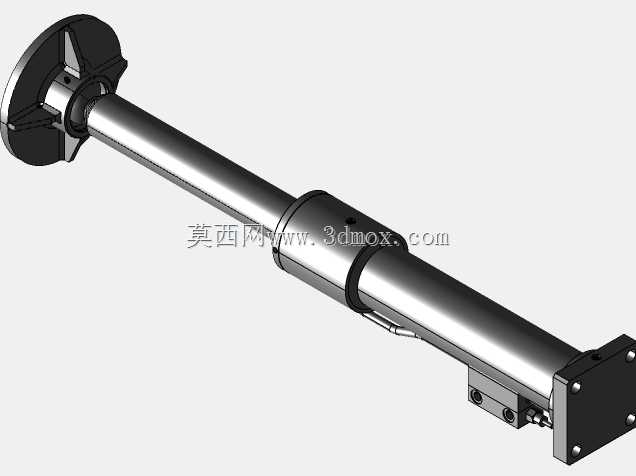

　　支脚底部设置圆形支撑脚盘，脚盘直径大于缸筒外径，作业时接触地面，增大与地面的接触面积，降低对地比压，避免在松软地面作业时支脚下陷，脚盘与柱塞杆端部采用铰接连接，允许小角度的偏转，当地面存在一定坡度不平整时，脚盘可以自适应贴合地面，保证支撑力均匀传递，避免柱塞杆承受额外的侧向弯矩。油缸缸筒侧面设置液压油口，用于连接设备的液压系统管路，作业时高压油进入缸筒无杆腔，推动柱塞杆向下伸出，将设备顶起，收回时依靠设备自重或者液压系统的回油压力带动柱塞杆复位，部分同类型支脚会在缸筒上设置双向液压锁，防止液压管路意外破裂时支脚突然回缩，引发安全事故，这款结构的油路设计也预留了液压锁的安装位置，方便实际选型时根据安全需求加装。

　　从尺寸边界来看，这款支脚的柱塞杆直径为80mm，缸筒外径为75mm，最大工作行程为425mm，选型时需要结合设备的整机重量、最大吊重、作业时的最大倾覆力矩来核算支脚的承载能力，同时要确认安装空间：收回状态下支脚的总长度需要匹配车架底部的安装间隙，避免收回后突出车底影响通行，伸出后的最大支撑高度要满足设备的最大离地间隙需求，保证轮胎完全离开地面，避免作业时轮胎承受额外载荷。安装法兰的螺栓孔位需要和车架的安装支座匹配，螺栓强度等级要满足最大支反力的承载要求，避免螺栓断裂失效。

　　在实际工程应用中，这类液压支脚的布置通常是在设备车架的四周对称布置四个，部分大吨位设备会增加第五支脚布置在车架前部，提升前方作业区域的稳定性。支脚的液压回路通常会设置同步阀，保证多个支脚伸出时的速度基本一致，方便操作人员快速调平设备，部分高精度作业场景下还会加装水平传感器，配合电磁换向阀实现自动调平。日常维护时需要定期检查柱塞杆表面是否有划伤、锈蚀，检查密封件是否有漏油情况，及时清理杆体上附着的泥污、砂石，避免杂质带入缸筒内部损坏密封，液压油要定期更换，保证油液清洁度，避免杂质卡滞液压阀或者划伤缸筒内壁。

　　这款支脚的结构设计紧凑，没有多余的冗余结构，在保证承载能力的前提下尽可能控制自身重量，降低对设备整机自重的影响，立式的布局也方便在车架侧边布置，不会占用过多的设备内部空间，适配多数中小型移动式起重设备的安装需求，相比机械式支脚，液压驱动的支脚操作更省力，伸出收回的速度更快，能够大幅缩短设备作业前的准备时间，提升作业效率，同时液压支撑的缓冲性能更好，吊重作业时的微小振动可以通过液压油的阻尼作用吸收，提升整机作业时的稳定性。
