带背靠背止回阀的长行程液压缸结构

　　在工程机械、重型装备的液压回路设计里，这类带集成止回阀的单杆液压缸一直是重载直线动作场景的核心执行部件，很多现场做液压系统改造、设备维保替换的工程师，都会优先找这类参数匹配、阀组集成度高的油缸模型做装配校核，避免后期现场安装出现干涉或者回路逻辑不匹配的问题。从实际应用场景来看，这类缸径80mm、杆径60mm、行程864mm的油缸，常被用在起重设备的变幅机构、环卫车辆的厢体举升、小型工程机具的工作装置驱动上，因为集成了机械操作的背靠背止回阀，不需要在外部管路上额外叠加叠加式液压锁，就能实现负载位置的长时间锁定，避免管路爆裂或者内泄导致的负载下坠，在户外无持续保压动力的工况下可靠性比外接阀组的方案高不少。

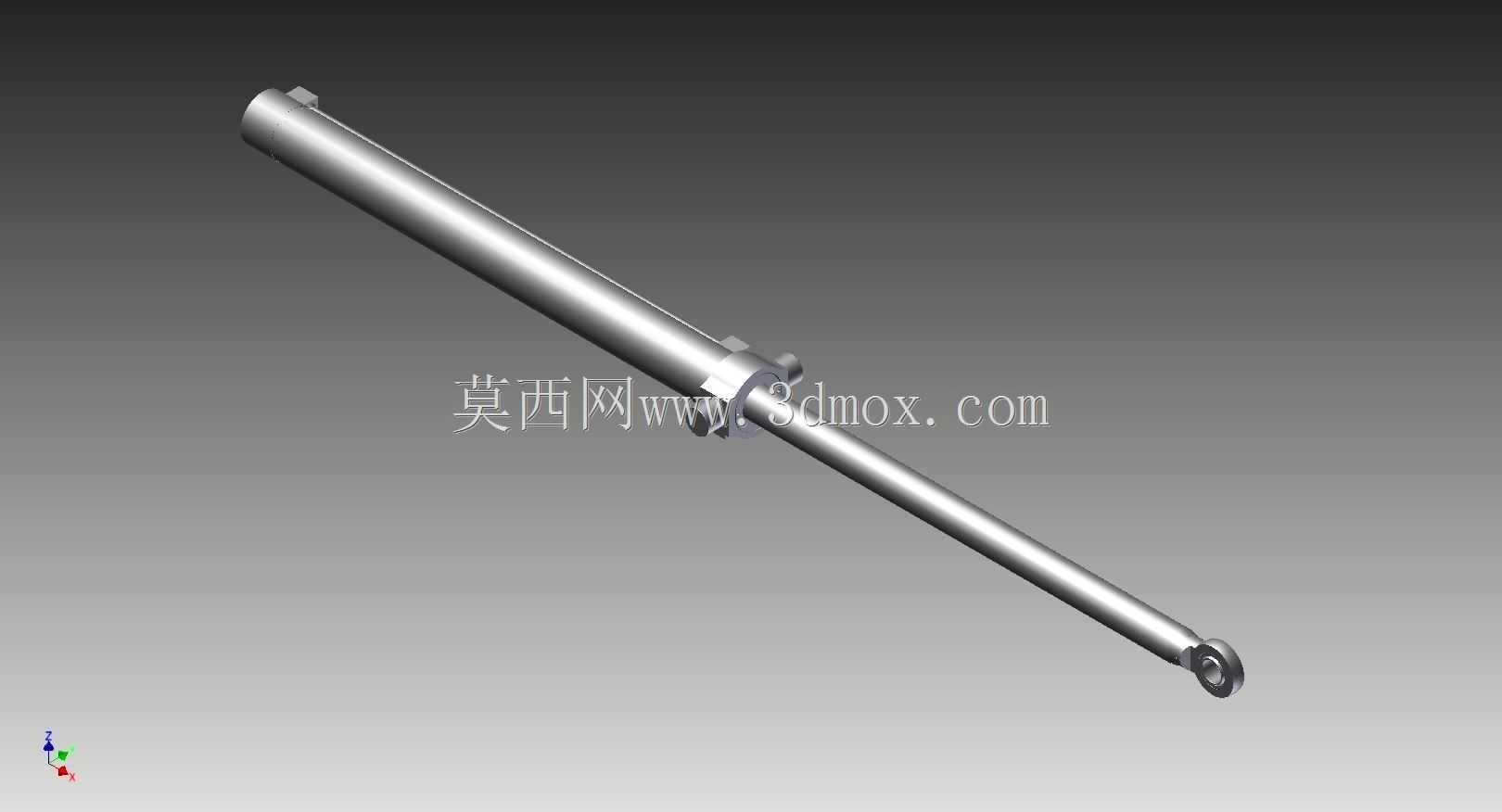

　　从设计思路上看，这款油缸把止回阀组直接集成在缸筒的油口位置，没有采用外接阀块的设计，一方面缩短了油缸到阀组的管路长度，减少了压力损失和管路泄漏点，另一方面背靠背的止回阀结构可以同时锁住无杆腔和有杆腔的油液，不管是活塞杆伸出承受正向负载，还是缩回承受反向拉负载，都能实现可靠的位置保持，机械操作的结构也避免了电控信号失效带来的保压失灵问题，适合在强电磁干扰、电控系统可靠性不足的野外作业场景使用。外形结构上，缸筒采用无缝钢管精加工内孔的结构，活塞杆表面做了硬铬镀层处理，耐磨抗腐蚀，适合多粉尘、潮湿的户外作业环境；杆端采用铰接耳环的安装形式，安装时可以补偿设备机架的少量加工误差，避免油缸工作时出现别劲导致的密封件早期磨损；缸尾的铰接结构和杆端耳环配合，能适应设备动作过程中油缸的小角度摆动，不会因为安装同轴度偏差产生附加径向力。

　　做三维建模的时候，这类集成阀组的油缸需要重点核对几个安装边界：首先是缸筒外径和周边机架的安装间隙，因为集成了止回阀组，油口位置的外凸尺寸比普通标准油缸要大，做装配的时候不能只核对缸筒本身的外径，要留出阀组的安装和操作空间，方便后期接油管和维护操作；其次是行程864mm对应的完全伸出长度，要核算设备在极限位置时，活塞杆不会和周边结构件发生碰撞，完全缩回时的安装距也要和机架的铰接点间距匹配，避免出现油缸伸出行程不够或者缩回到位后顶死机架的问题；另外杆端耳环的铰接孔尺寸、销轴配合公差也要提前和设备端的安装座匹配，避免后期装配时出现销轴穿不进去或者配合间隙过大导致的冲击异响。

　　从功能特性上来说，这款油缸的背靠背止回阀是机械驱动的，当换向阀给油缸供油时，压力油会顶开对应腔侧的止回阀，同时通过内部油道把另一侧的止回阀推开，实现油缸的正常伸缩动作，当换向阀回到中位停止供油时，两个止回阀在弹簧力和油腔压力的作用下快速关闭，把两腔的油液封闭在缸筒内部，就算外部管路出现破损泄漏，油缸也能保持在当前位置，不会出现负载快速下落的安全隐患。和普通的外接液压锁相比，这种集成在缸体上的止回阀响应速度更快，因为阀和油缸油腔之间的容腔非常小，关闭瞬间的液压冲击更小，能有效减少油缸停止时的位置窜动，在需要精准位置保持的工况下优势很明显。

　　在实际选型替换的时候，除了核对缸径、杆径、行程这些核心参数，还要注意止回阀的开启压力和油缸的工作压力匹配，避免出现供油压力不够打不开止回阀，导致油缸动作卡顿的问题；另外密封件的选型也要对应工作介质和环境温度，常规矿物液压油的工况下用丁腈橡胶密封就可以满足要求，如果是在低温环境下作业，需要换成耐低温的氟橡胶或者聚氨酯密封，避免低温下密封件硬化导致内泄。建模过程中，油缸的所有密封槽尺寸都按照液压油缸的行业标准设计，方便后期维保的时候替换标准密封件，不需要单独定制非标密封，降低后期的维护成本。缸筒外表面的防锈处理也做了对应的结构预留，安装法兰和铰接位置的加工精度按照IT7级公差设计，保证装配后的同轴度，减少活塞杆伸出时的偏磨，延长油缸的整体使用寿命。
