中间铰轴式单杆液压缸结构设计

项目分类:液压 发布时间:2022-03-03 ID:562689
  • 中间铰轴式单杆液压缸结构设计
  • 中间铰轴式单杆液压缸结构设计
  • 中间铰轴式单杆液压缸结构设计

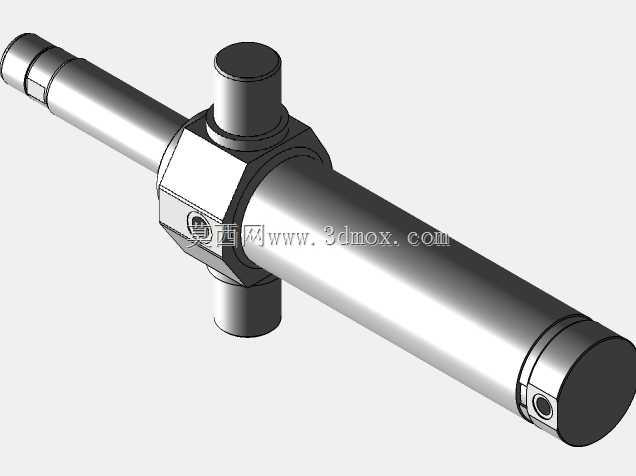

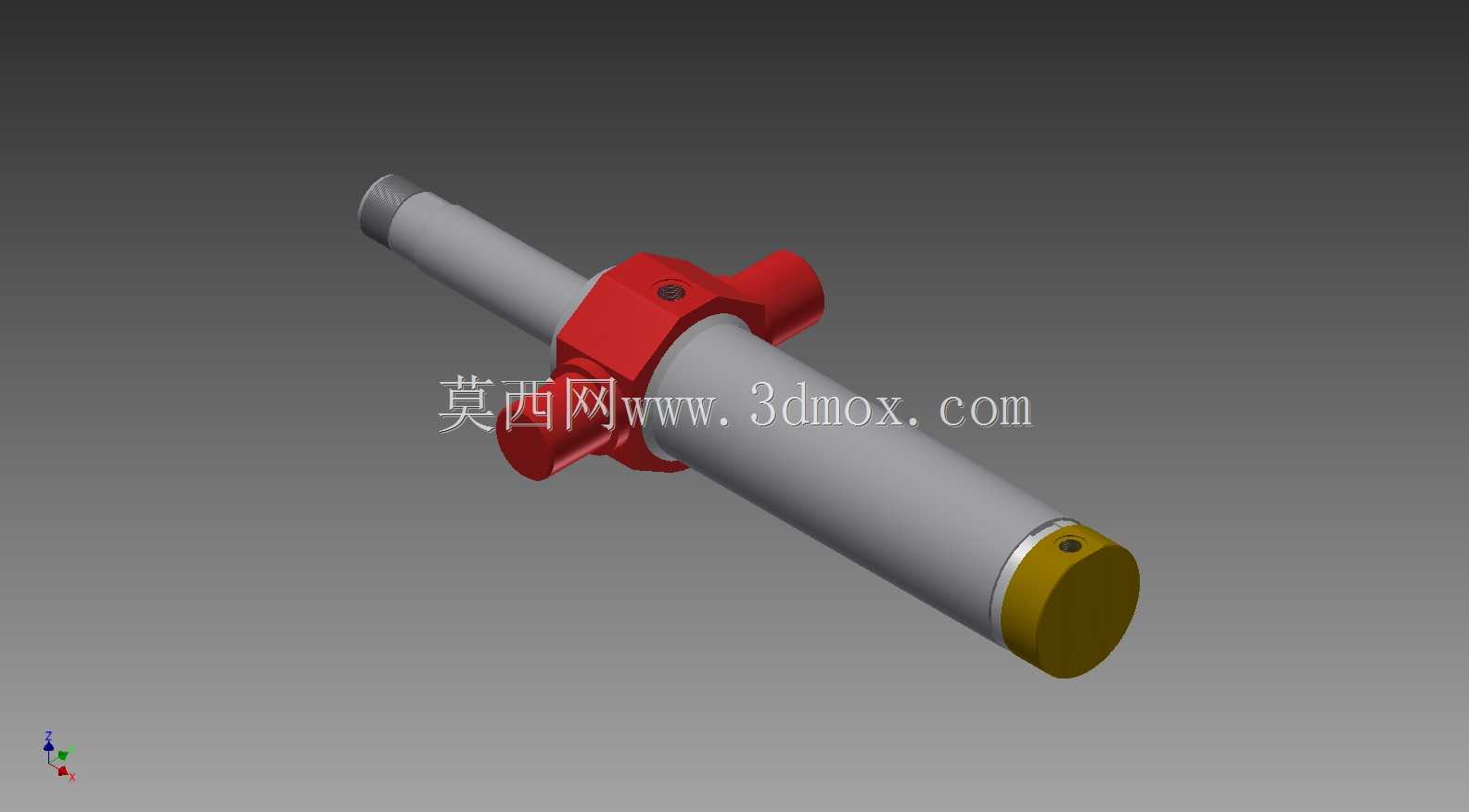

  在液压传动系统的实际选型与结构设计工作中,执行元件的安装适配性、行程匹配度一直是决定整套机构运行可靠性的核心环节,这款中间铰轴式单杆液压缸的三维结构,完全围绕常规工业液压系统的通用安装需求搭建,能覆盖多数中低压工况下的直线往复驱动场景。从实际应用场景来看,这类结构的液压缸常见于工程机械的工作装置姿态调整、自动化生产线的工件推压定位、专用机床的夹具夹紧动作、物流设备的举升翻转机构中,区别于法兰安装、脚座安装的刚性固定形式,中间铰轴的安装结构允许缸体在工作过程中随负载的摆动产生小角度偏转,能有效抵消安装面加工误差、负载运动轨迹偏差带来的径向附加载荷,避免活塞杆长期受侧向力导致的密封件偏磨、杆体拉伤问题,大幅延长元件的实际使用寿命。

  从功能特性上看,这款单杆双作用液压缸依靠活塞两侧腔室的压力差实现伸出与缩回动作,无杆腔进油时可提供更大的输出推力,适配重载推压、举升类工况,有杆腔进油时缩回速度更快,适配空载回程、快退动作的节拍需求。设计过程中首先明确了核心运动参数边界:活塞直径设定为80毫米,对应常规16MPa系统压力下可提供约8吨的理论输出推力,能覆盖多数通用工业场景的负载需求;活塞杆直径选取50毫米,在保证杆体抗弯强度、满足压杆稳定要求的前提下,合理匹配有杆腔与无杆腔的作用面积比,避免缩回动作时流量需求过大导致的系统压力波动;总行程设定为260毫米,这个行程区间既可以满足多数工装夹具、小型举升机构的动作行程要求,又不会因为活塞杆伸出过长导致导向套受力工况恶化,降低杆体弯曲变形的风险。

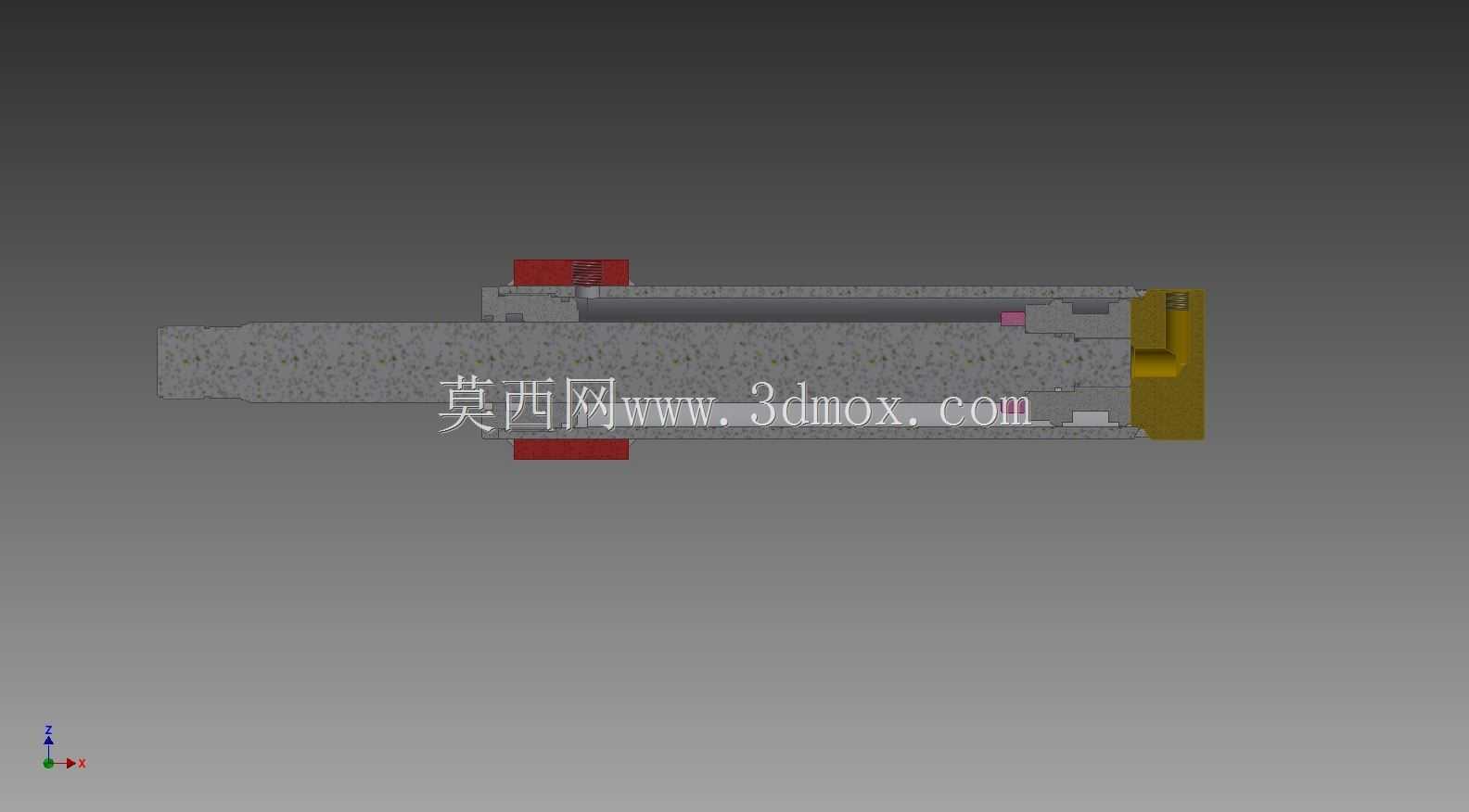

  结构设计层面,缸体采用无缝钢管加工的基体结构,内孔做珩磨处理保证表面粗糙度与圆柱度,为活塞密封件提供良好的摩擦工作面;活塞与活塞杆采用螺纹连接加锁紧销的防松结构,避免反复换向冲击导致连接松动;活塞上配置格莱圈加导向环的组合密封结构,既保证两腔之间的密封性能,又能为活塞提供径向支撑,避免活塞直接与缸筒内壁接触产生磨损;活塞杆表面做淬火后镀硬铬处理,提升表面硬度与防锈能力,适配多粉尘、轻度腐蚀的工业车间环境;前端盖内配置防尘圈、杆密封、导向套的多层结构,防尘圈可以刮除活塞杆表面附着的粉尘、切屑等杂质,避免杂质进入缸体内部污染液压油、划伤密封件,导向套采用铜基合金材质,具备良好的耐磨性能与嵌藏性,能为活塞杆提供稳定的径向支撑;缸体中部的铰轴安装座与缸筒采用焊接后整体加工的工艺,保证两个铰轴的同轴度,避免安装时出现卡滞问题;缸体尾端设置油口与缓冲结构,当活塞运行到行程末端时,缓冲柱塞会提前封闭部分排油通道,通过节流作用降低活塞的运行速度,避免活塞刚性撞击端盖产生冲击噪音与结构损伤。

  从安装边界来看,设计时充分考虑了配套机构的安装空间预留,中间铰轴的位置经过重心匹配计算,保证缸体摆动时的受力均衡,铰轴直径、安装跨距都符合通用液压元件的安装尺寸规范,可直接适配标准的铰轴支座,不需要额外做安装结构的定制修改;活塞杆伸出端采用标准外螺纹连接形式,可配套不同形式的连接耳环、连接头,适配不同的负载连接需求;两个油口的位置设置在缸体侧面,避开铰轴的摆动范围,避免管路随缸体摆动时出现弯折、干涉问题。在三维建模过程中,所有配合面都按照实际加工公差做了间隙预留,密封件的安装槽尺寸严格遵循对应密封件的标准规格,模型可直接用于液压系统的装配干涉检查、运动仿真验证,也能作为选型参考,帮助设计人员快速确认元件的安装空间、动作行程是否满足整套设备的设计要求,减少前期选型阶段的尺寸核对工作量,避免出现安装干涉、行程不足等设计失误。
