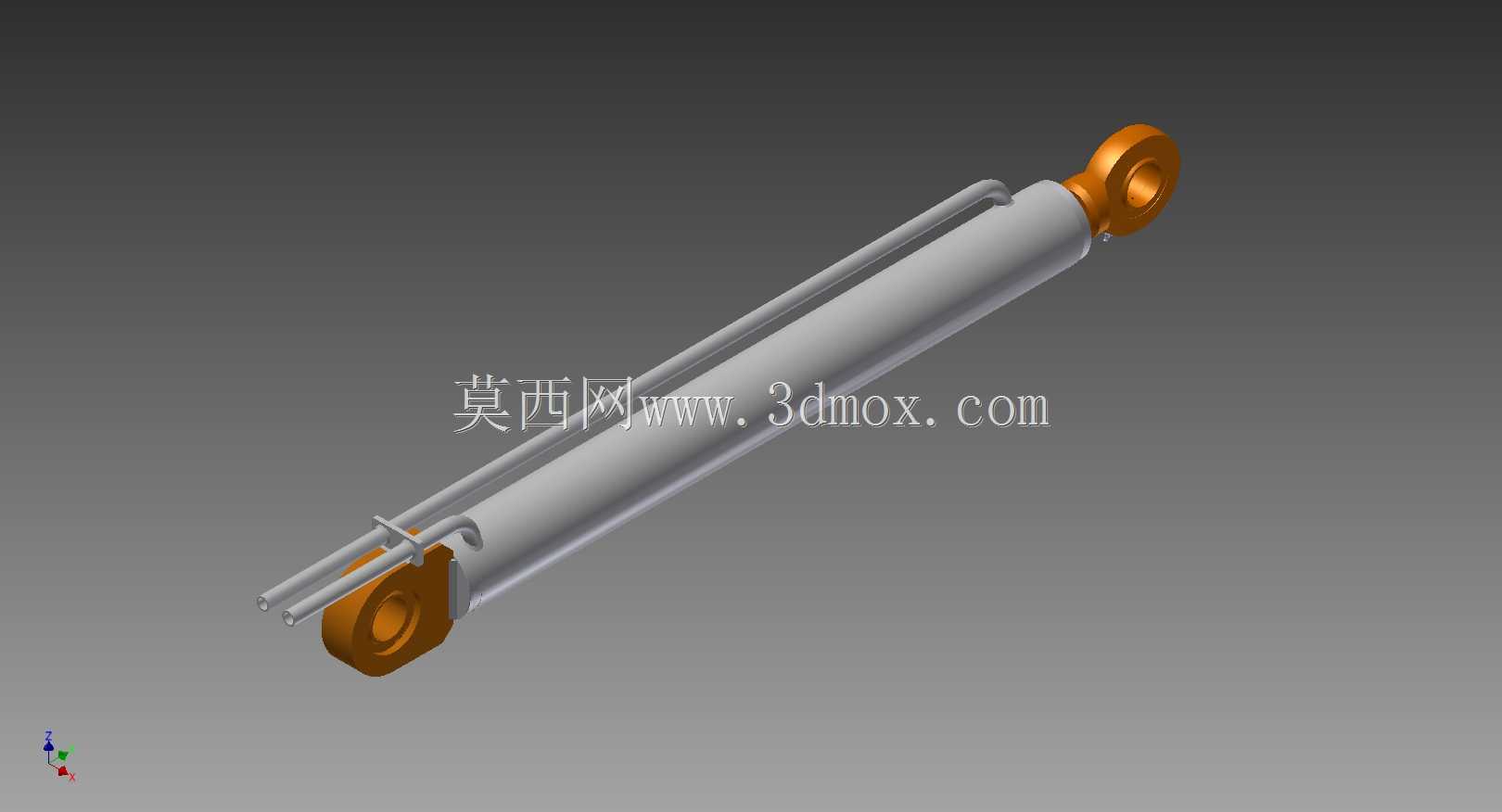

双作用液压油缸三维结构设计

　　在工程机械、农业装备、工业自动化生产线的液压驱动回路里，双作用油缸是把液压能转化为直线往复机械能的核心执行部件，这款缸径63毫米、杆径30毫米、行程600毫米的双作用油缸，适配多数中载直线推拉工况的安装需求，不管是装载机的动臂举升辅助、环卫设备的刮板驱动，还是自动化产线的工件推压工位，都能匹配对应的液压系统压力区间完成动作输出。从结构设计逻辑来看，这款油缸采用了双耳环铰接的安装形式，两端的铰接耳环内置了关节轴承的安装位，安装时可以补偿设备机架在受力过程中产生的微小角度偏差，避免活塞杆承受侧向弯矩，从根源上减少活塞杆拉伤、密封件偏磨的失效风险。缸筒部分选用了高精度冷拔无缝钢管，内孔做了珩磨处理，表面粗糙度控制在合理区间，

　　既能保证活塞密封件的滑动顺滑度，也能减少内泄漏量，提升容积效率。活塞与活塞杆的连接采用了锁紧螺母加止动垫圈的防松结构，避免油缸在频繁换向、带载冲击的工况下出现连接松动，活塞上配置了组合密封与导向环，既可以分隔无杆腔和有杆腔的压力油，也能为活塞提供径向支撑，避免活塞直接剐蹭缸筒内壁。活塞杆表面做了镀硬铬处理，镀层厚度满足户外工况的防锈耐磨要求，外露的杆端配置了防尘圈，能阻挡外界的粉尘、泥沙进入缸筒内部，保护密封件和缸筒内表面。缸盖与缸筒的连接采用了螺纹加止动螺钉的结构，相比法兰连接的形式，整体径向尺寸更紧凑，适合安装空间受限的工位，缸盖内部集成了活塞杆导向套、主密封、缓冲密封结构，当活塞运行到行程末端时，缓冲结构会逐步封闭回油通道，

　　建立背压降低活塞对缸盖的机械冲击，减少换向时的噪音和结构振动。从安装边界来看，这款油缸完全缩回时的两耳环中心距可以通过行程、缸盖厚度、耳环尺寸精准核算，安装时需要保证两端铰接点的同轴度误差控制在允许范围内，避免活塞杆伸出时出现别劲的情况，配套的液压系统建议在额定压力范围内使用，回油侧配置背压阀可以提升动作的平稳性，尤其是带载下降的工况下，能避免负载失速下滑。在实际选型适配时，需要结合负载的大小核算油缸的理论推拉力，63毫米缸径在常用系统压力下的无杆腔推力可以覆盖多数中载工位的需求，30毫米杆径的拉压强度也能满足行程600毫米工况下的压杆稳定要求，不会出现活塞杆弯曲失稳的问题。油缸的进出油口布置在缸筒侧面靠近两端的位置，

　　采用标准公制螺纹连接，方便现场布管，油口内部可以根据需求加装节流阀，单独调节伸出和缩回的运行速度，适配不同工况的动作节拍要求。很多现场应用的失效案例都和安装偏差、密封选型不当有关，这款油缸在设计阶段就把导向环的长度做了优化，加大了活塞和活塞杆的支撑跨度，即使存在微小的安装角度偏差，也能通过导向环的自适应补偿减少偏载影响，密封件选用了耐油耐磨的丁腈橡胶加聚四氟乙烯的组合结构，适配常规矿物液压油的工作介质，工作温度覆盖多数工业现场的环境温度区间，不需要额外做特殊的密封定制。另外，油缸两端的铰接耳环尺寸采用了行业通用的安装规格，和同参数等级的标准油缸安装尺寸完全互换，现场维护更换时不需要重新加工机架的安装座，能减少设备停机维护的时间。在三维建模过程中，所有配合尺寸都按照机械设计手册的公差要求做了预留，活塞和缸筒的间隙、活塞杆和导向套的间隙都符合液压元件的设计规范，建模时还原了所有密封槽、挡圈槽、油道的细节结构，不管是做设备的整机装配干涉检查，还是做液压系统的动作仿真，都能直接调用模型完成虚拟验证，不需要再做额外的结构简化。
