金属板材冲孔成形冲压工装结构

　　在五金冲压、钣金加工的生产场景里，这类冲孔结构是板料冲裁工序里的核心执行部件，主要适配中小吨位普通开式压力机的安装接口，用来完成薄金属板材上的预设孔位冲切加工，常见于家电五金配件、汽车小型冲压件、低压电器安装板这类需要批量加工规则孔位的生产环节，替代钻孔、铣孔等低效机加工方式，单行程即可完成单孔或多孔的同步冲裁，加工效率和孔位一致性远高于传统切削加工。

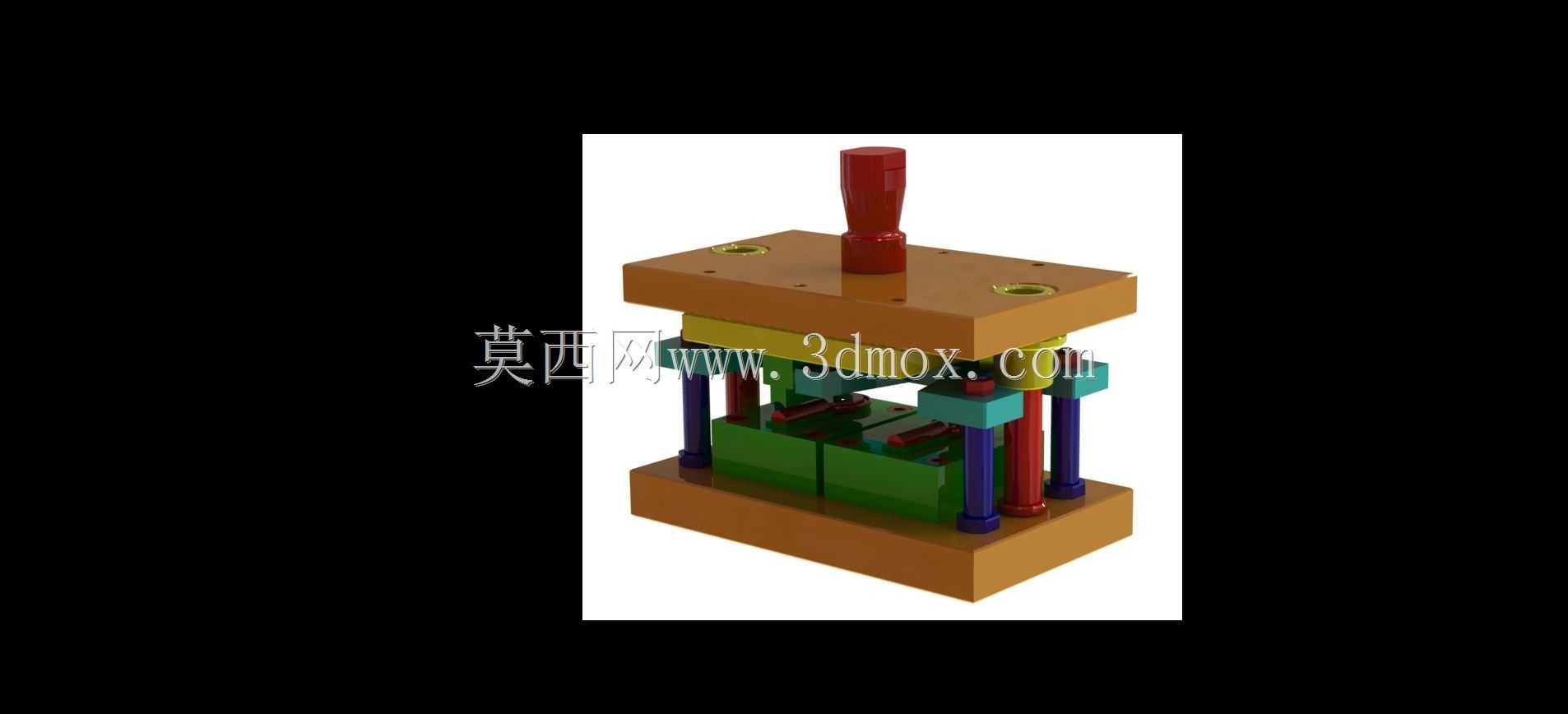

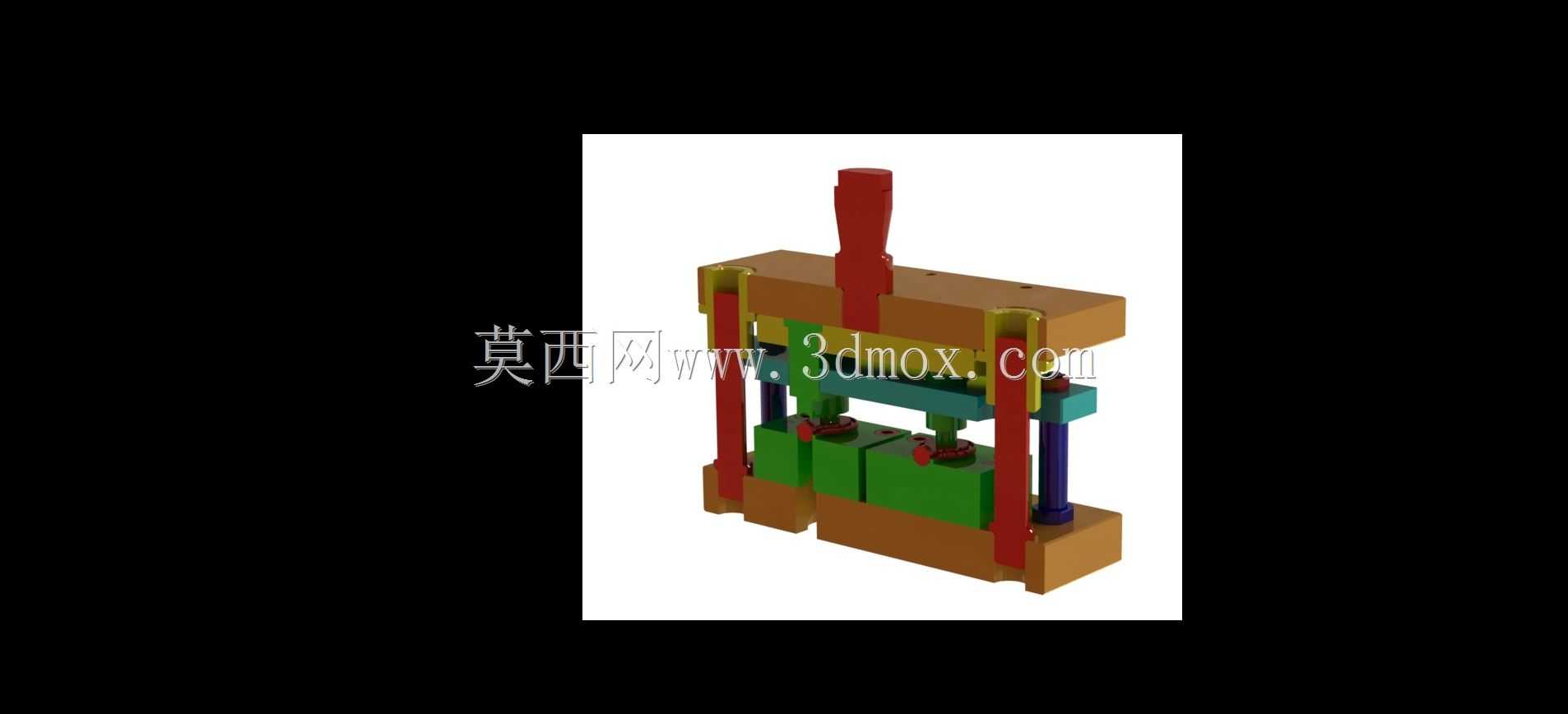

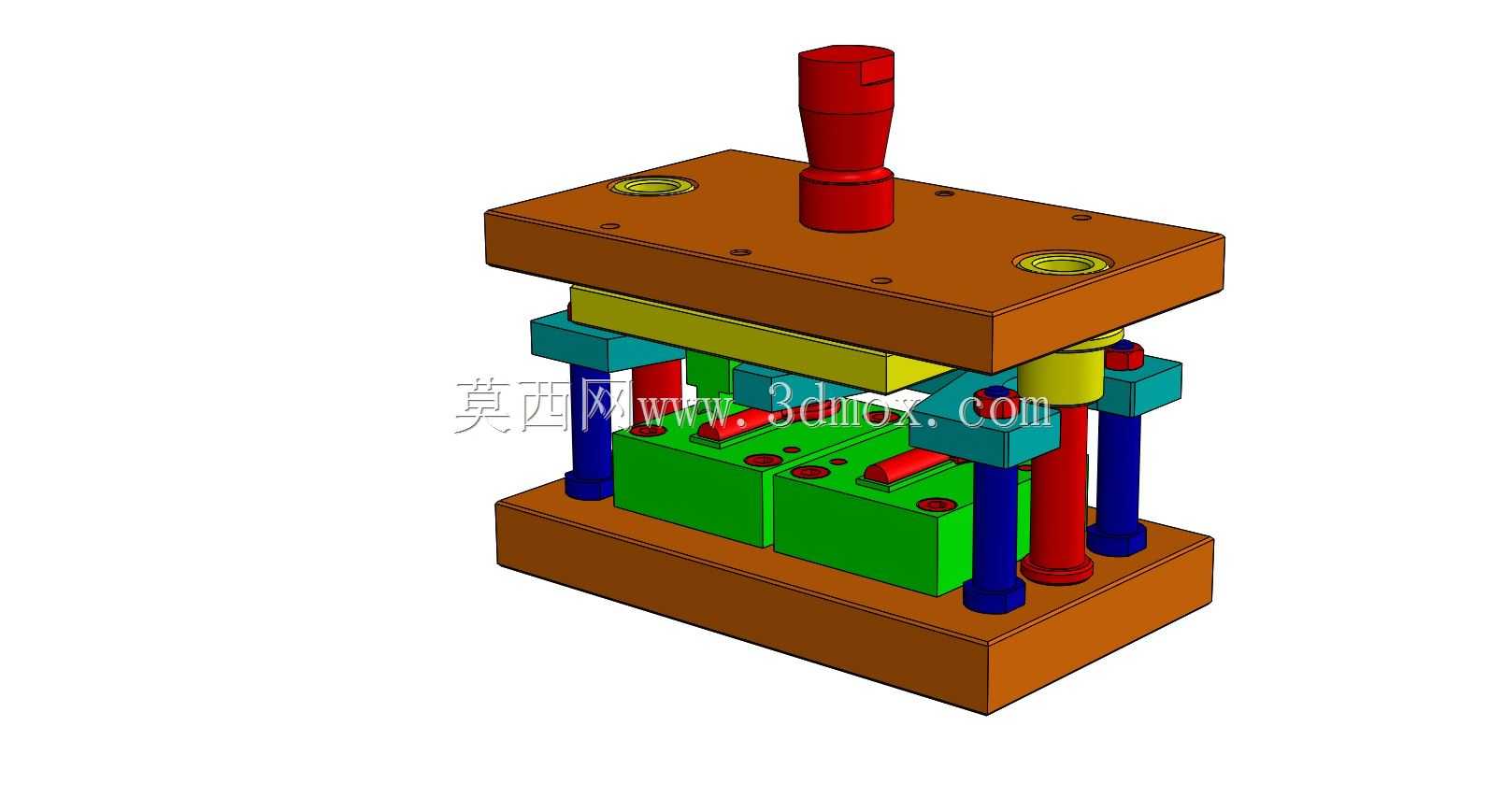

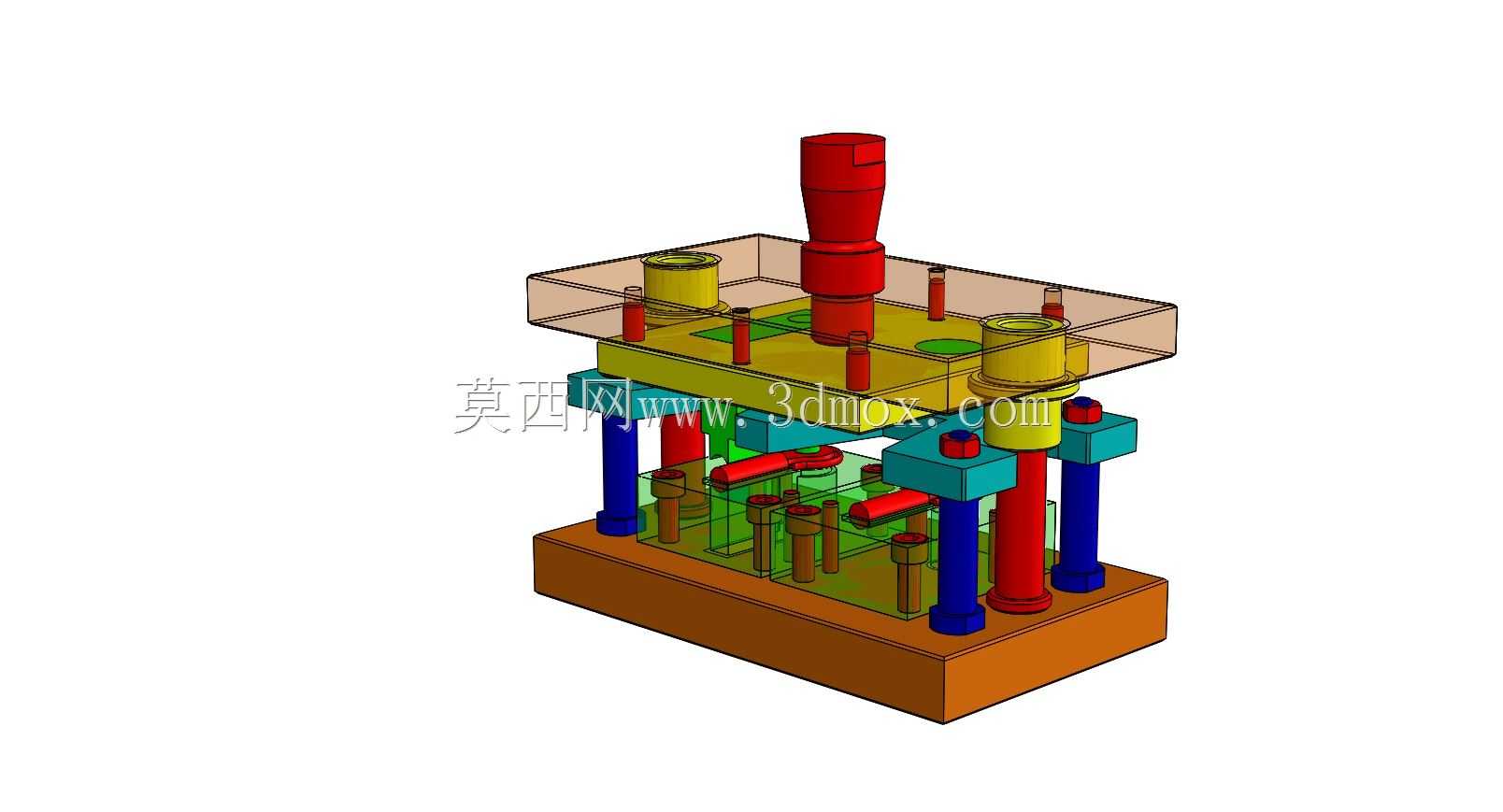

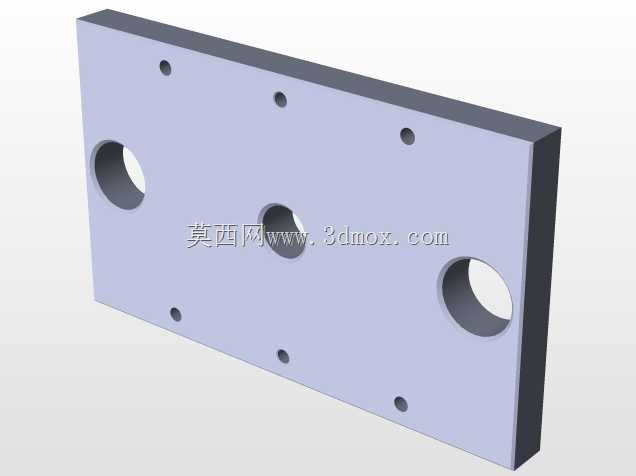

　　整套结构采用典型的导柱导套模架作为承载基础，上下模座选用45号钢调质处理作为基体，保证长期冲压受力下的刚性，不会因为反复冲击出现基座变形导致的孔位偏移。四根对称布置的导柱搭配可拆卸导套，为上下模合模过程提供精准的导向约束，导柱和导套之间预留合适的配合间隙，配合润滑脂填充可以保证连续冲压过程中运动顺畅，不会出现卡滞、啃伤的问题，同时抵消部分压力机滑块运动的精度误差，保证凸凹模的对中精度。

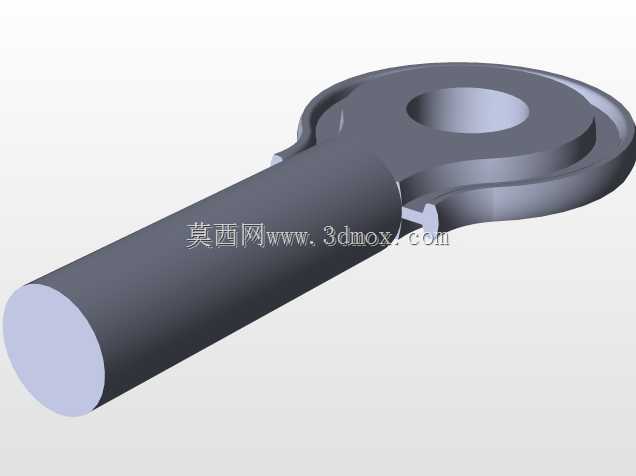

　　上模部分的模柄采用标准圆柱形接口，尺寸适配常规压力机的滑块安装孔，通过压块锁紧即可完成设备端固定，不需要额外制作转接法兰，现场换装的适配性很强。凸模根据待冲孔的形状和尺寸选用合金工具钢淬火处理，刃口部分做了小角度的锥面过渡，减少冲裁过程中材料对刃口的粘附，同时方便冲切完成后废料的滑落，凸模通过固定板和上模座锁紧，尾部设置垫板分散冲压力，避免长期冲击导致上模座出现压痕凹陷。卸料部分采用弹性卸料结构，内置的矩形弹簧提供均匀的卸料力，合模前卸料板先压紧待加工板料，避免板料在冲切过程中出现翘曲变形，冲切完成后弹性力带动卸料板把卡在凸模上的板料平稳卸下，不会出现带料上移的问题。

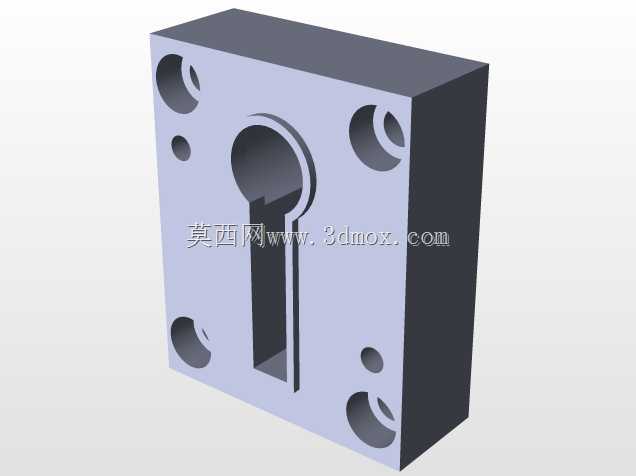

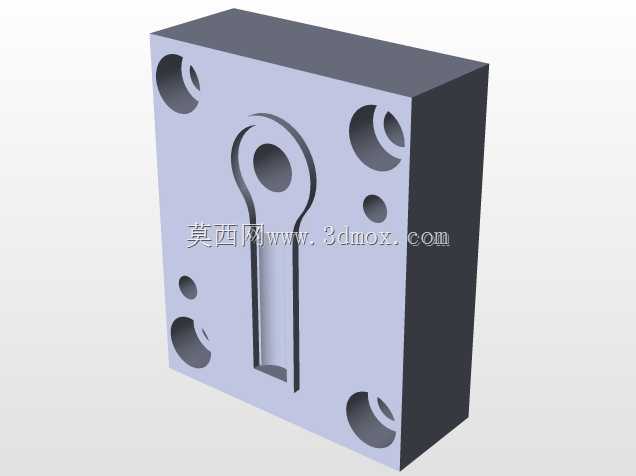

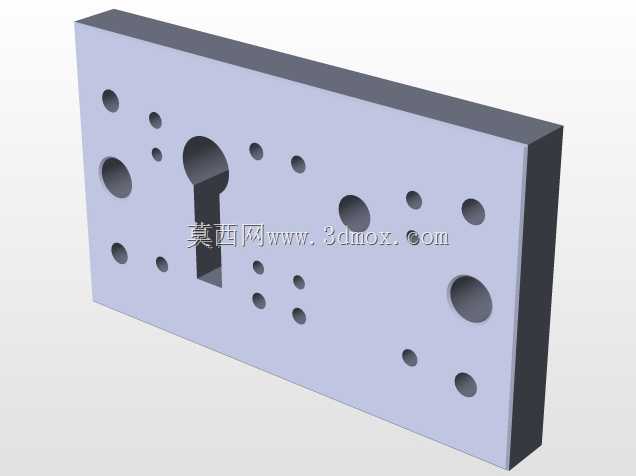

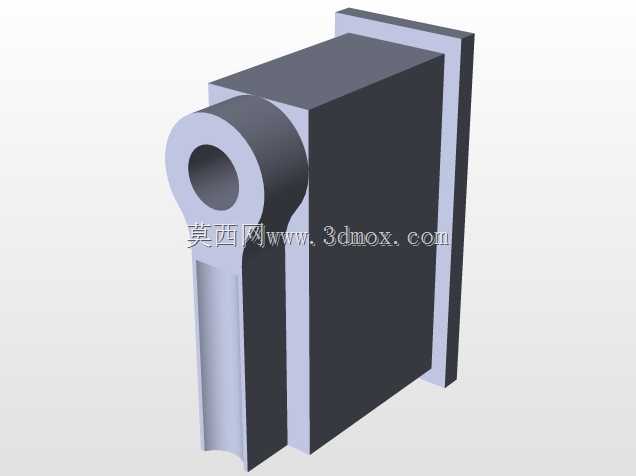

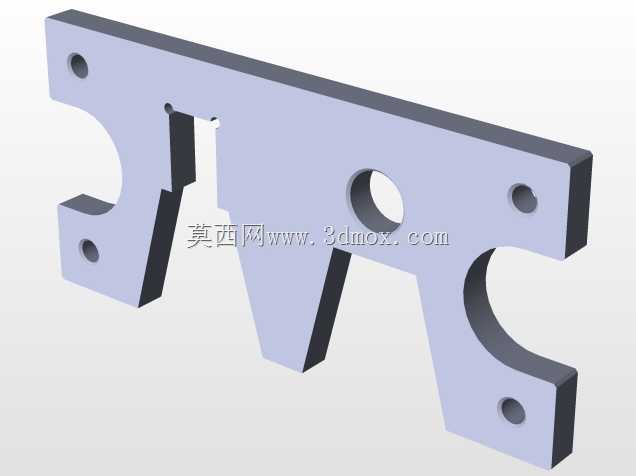

　　下模部分的凹模对应凸模位置设置精准的刃口间隙，间隙值根据待加工板材的厚度和材质做匹配调整，比如0.8mm厚的冷轧钢板选用0.06-0.08mm的双边间隙，既能保证冲切断面平整无毛刺，也能减少刃口的磨损速度。凹模下方设置漏料通道，冲切下来的废料可以顺着通道直接落入压力机下方的废料收集槽，不需要人工清理，适配连续自动化生产的需求。下模座上设置了定位挡块，待加工板料靠紧挡块即可完成送料定位，不需要额外划线找正，批量生产时的孔位重复精度可以控制在0.02mm以内，满足绝大多数五金件的装配公差要求。

　　从安装边界来看，整套结构的闭合高度、模座外形尺寸都适配常见的16吨到25吨开式可倾压力机，不需要对设备做额外改造，车间现有设备即可直接换装使用。结构上所有易损件都采用标准化快拆设计，凸模、凹模出现磨损后可以单独拆卸更换，不需要整套报废，维护成本很低。导柱、弹簧、紧固螺丝这些配件都选用通用标准件，备件采购方便，不会出现定制配件采购周期长影响生产的问题。

　　在实际生产使用中，这类结构可以根据加工需求更换不同规格的凸凹模组件，快速切换不同孔径、不同孔位分布的加工需求，适合多品种小批量的冲压生产场景，相比定制化的连续模，前期投入成本更低，换装调整的时间更短，对于中小批量的冲孔加工场景有很强的实用性。结构设计上充分考虑了现场操作的安全性，卸料板的压紧行程做了限位，避免合模过程中出现过度压缩导致弹簧失效，上下模座的边缘都做了倒角处理，避免安装调试过程中划伤操作人员。整体受力路径做了对称优化，冲压力均匀传递到模座的各个支撑点，不会出现偏载导致的导柱单边磨损问题，长期连续冲压的精度保持性更好。
