手动式管材切断工装结构设计

　　在现场管路铺设、小型五金加工、设备维保的作业场景里，小口径金属或硬质塑料管材的定长切断是高频出现的工序，这类作业往往没有大型切管设备的进场空间，也不适合用角磨机这类手持电动工具做高精度切口处理——手持切割容易出现切口偏斜、管口变形、毛刺过大的问题，后续还要额外做坡口、修平处理，拖慢施工效率。这款手动式管子切割装置，就是针对这类零散、小批量的管材切断需求设计的便携式工装，不需要外接电源和气源，单人即可操作，能在狭窄的作业空间内完成稳定的管材切断作业。

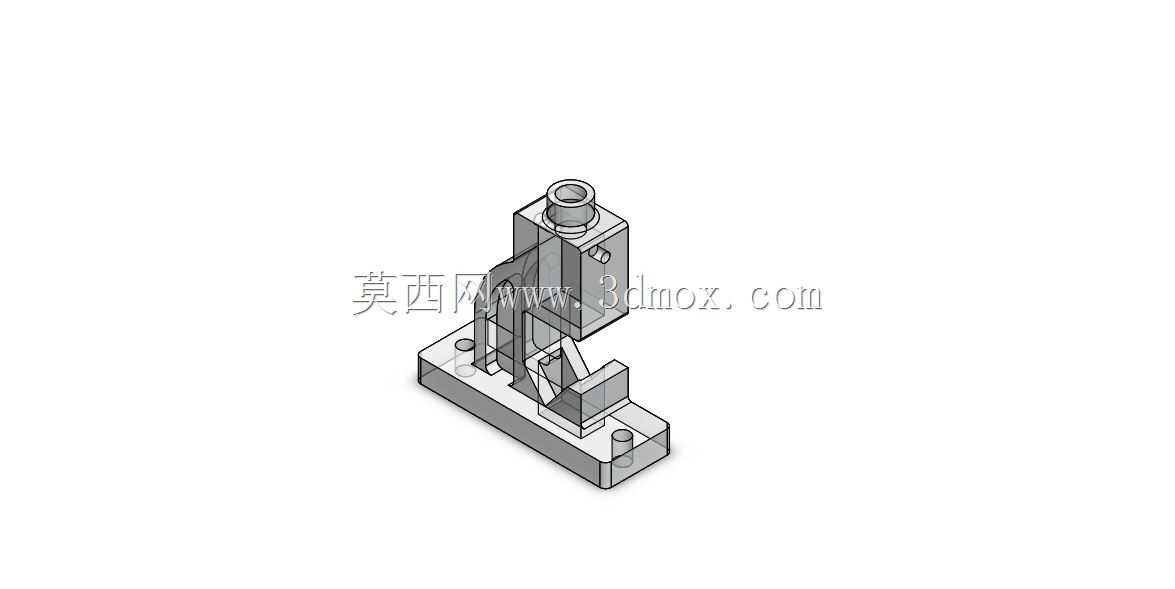

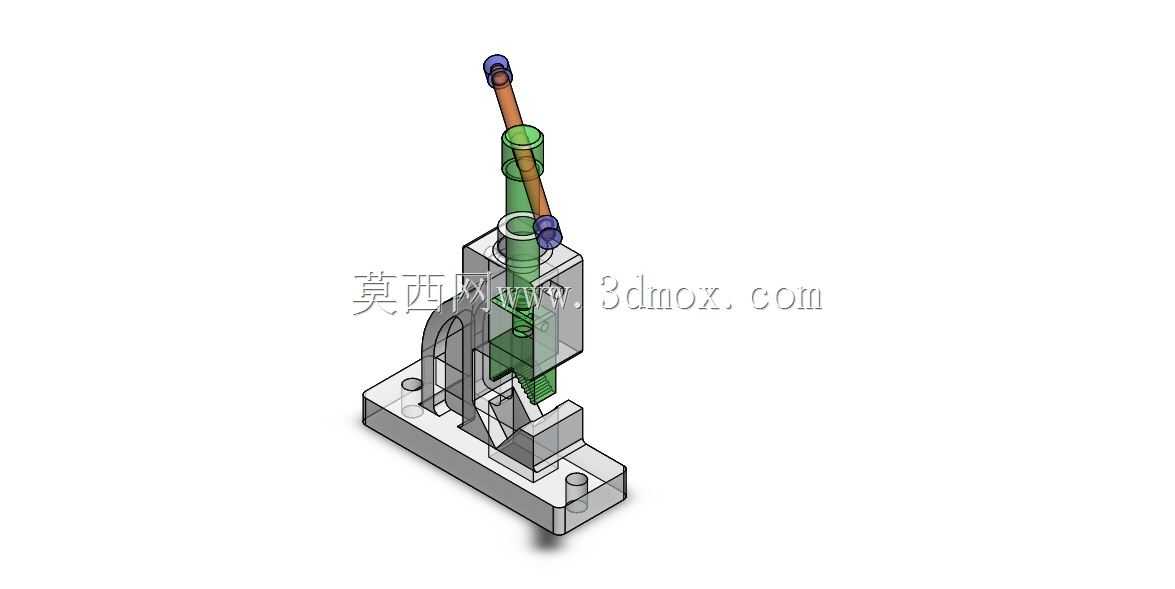

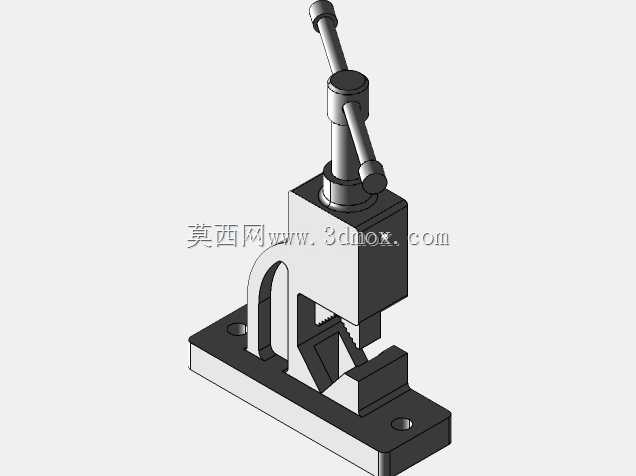

　　从结构设计逻辑来看，这套装置采用了立式杠杆施压的布局，底部是带安装孔的铸铁基座，基座上预留了两个通孔，可以直接用螺栓固定在工作台、临时架体甚至是厚实的木板上，解决手动作业时的设备窜动问题，基座的整体长宽尺寸控制在150mm×80mm范围内，高度方向不含操作杆的总高度约120mm，加上操作杆的最大伸展高度也不超过280mm，不管是放在工具包里携带，还是在狭小的管道井、设备夹层里临时固定使用，都不会有空间受限的问题。基座上方集成了管材定位V型槽，V型槽的开口角度设计为90度，适配直径6mm到25mm区间的圆形管材，装管时只需要把管材放在V型槽内，调整好需要切断的长度位置，不需要额外做复杂的找正，V型面的自定心特性就能保证管材的轴线和切割进给方向垂直，从根源上避免切口斜切的问题。

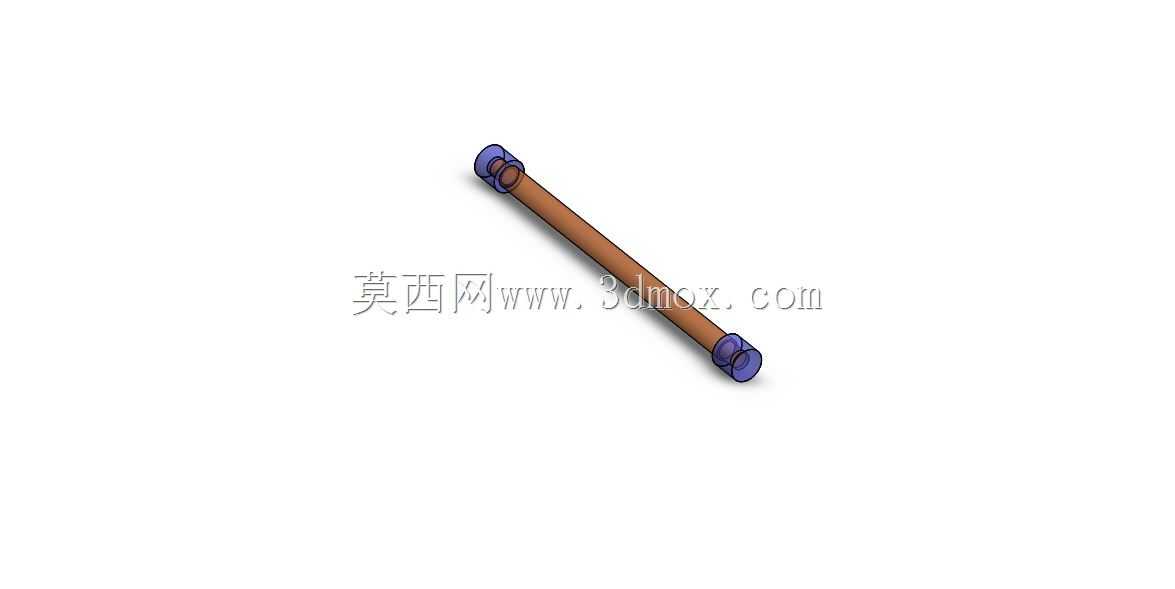

　　切割执行部分采用了环形割刀的进给设计，和传统的锯片切割不同，环形割刀是通过持续的径向施压，让硬质合金刀头在管材表面压出环形切痕，随着施压杠杆的反复扳动，刀头逐步进给，最终让管材在切痕位置整齐断裂，这种切割方式不会产生大量的切屑，也不会因为锯片的高速摩擦让管材切口位置升温变形，切割后的管口端面平整，毛刺量极小，大部分情况下不需要额外做修磨处理，就可以直接进行套丝、插接等后续管路装配工序。施压机构采用了加长的手动杠杆操作杆，杠杆的支点位置做了优化设计，力臂比达到1:8，操作人员只需要在操作杆末端施加不到10kg的力，就能在割刀位置产生足够的切断压力，就算是壁厚2mm以内的紫铜管、铝管或者薄壁钢管，也只需要反复扳动操作杆3到5次就能完成切断，作业强度远低于手锯切割。

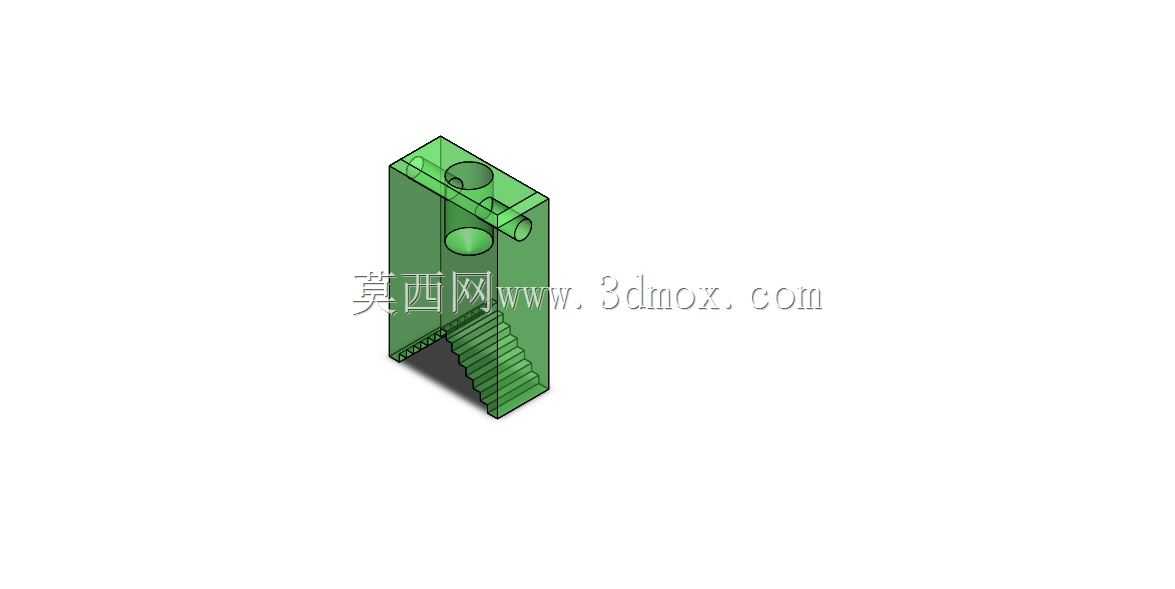

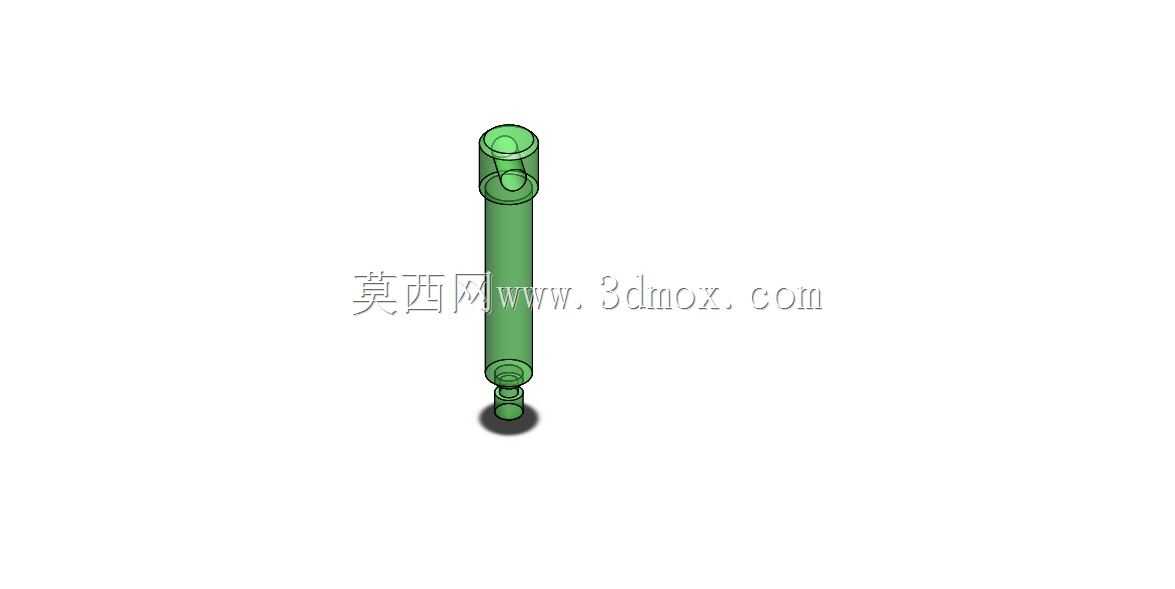

　　导向部分的设计也充分考虑了现场作业的耐用性需求，割刀的进给滑座采用了方形导轨导向结构，滑座和基座上的导向槽之间做了间隙配合，表面有润滑脂储油槽，长期使用也不会出现进给卡滞的问题，滑座的行程限位做了硬限位设计，避免操作时用力过大导致刀头撞到V型槽基座出现崩刀问题。操作杆和滑座之间采用了铰接连接，铰接位置配有耐磨铜套，就算经过上万次的扳动作业，铰接位置的磨损量也能控制在0.1mm以内，不会因为间隙过大导致割刀进给偏斜。在割刀的对面位置，还集成了一个小型的管口去毛刺刮片，切断完成后只需要把管口抵在刮片位置转动几圈，就能把管口残留的细微毛刺清理干净，不需要额外携带锉刀等修边工具。

　　从实际使用的适配场景来看，这套装置除了常规的水电安装、制冷管路维修场景，也适合在教学实训、小型五金加工坊里做小批量管材切断使用，整体结构没有易损的电子元件，所有运动部件都是纯机械结构，日常维护只需要定期在导向面和铰接位置涂抹少量润滑脂即可，就算在潮湿、多粉尘的恶劣作业环境下，也能保持稳定的工作状态。设计时也充分考虑了不同操作人员的使用习惯，操作杆的末端套有防滑绝缘胶套，手上沾有油污或者水的时候操作也不会打滑，操作杆的摆动角度控制在60度范围内，操作时不需要大幅度抬臂，长时间重复作业也不容易产生疲劳感。和市面上常见的小型旋转式切管器相比，这款装置的基座固定方式能让管材装夹更稳定，切割时不需要手持管材绕轴线旋转，对于已经铺设完成、无法转动的固定管路，只要有足够的操作空间，也能完成局部的管材切断作业，适用场景比传统手持式切管器更宽泛。
