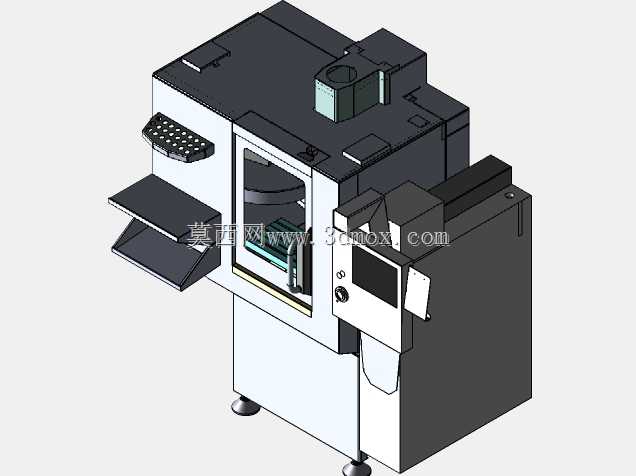

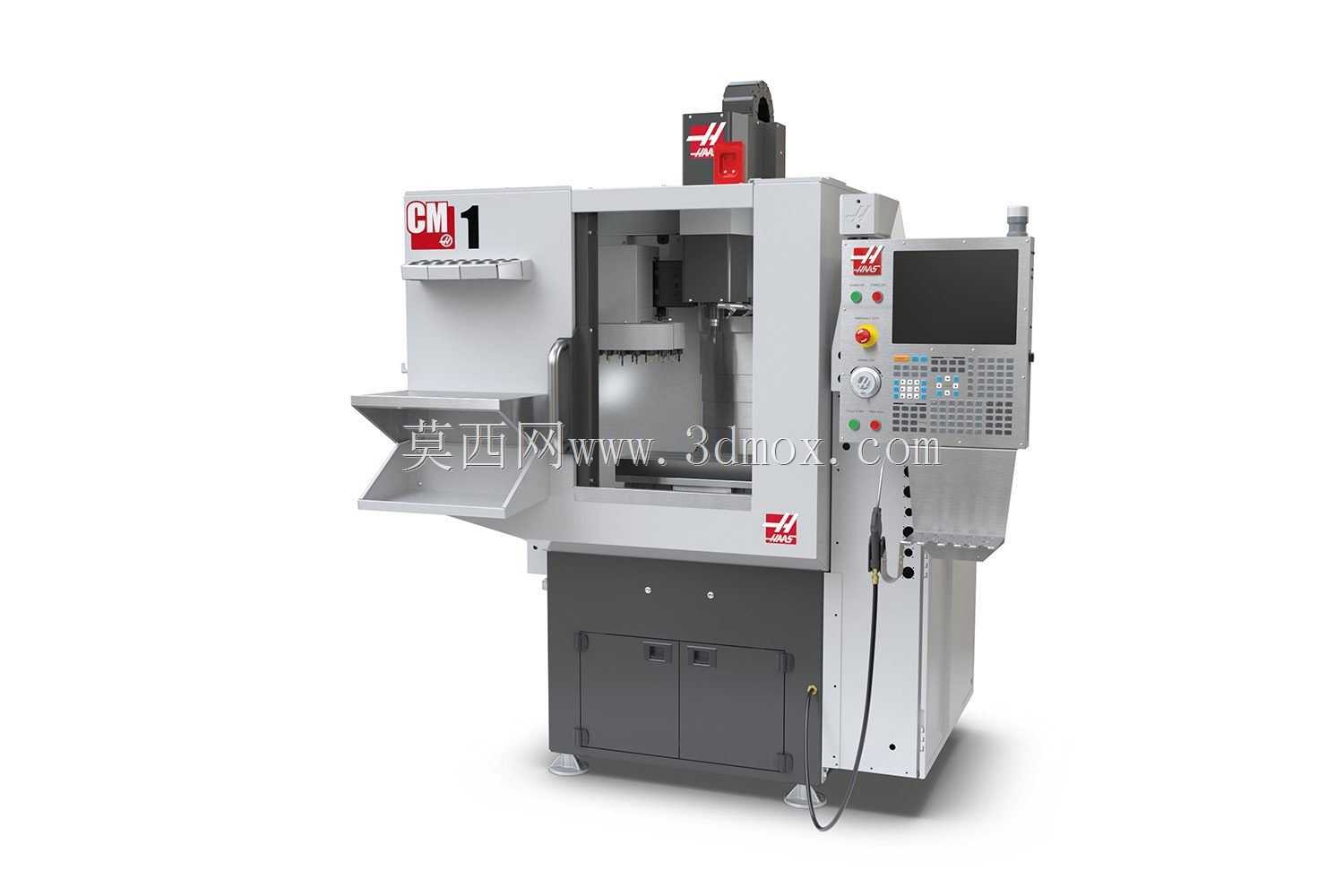

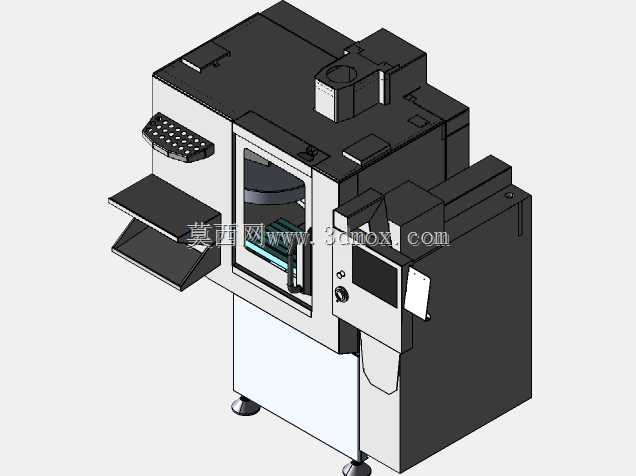

哈斯CM1紧凑型立式加工中心结构模型

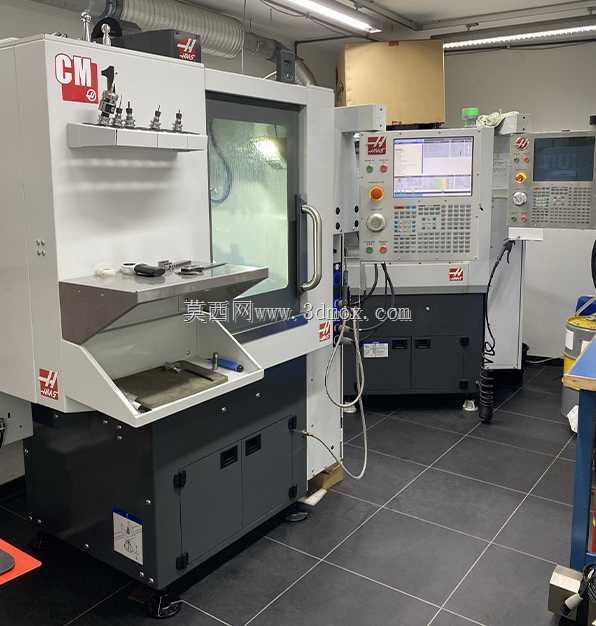

　　这款紧凑型立式加工中心的三维结构还原，完全围绕小型精密加工车间的实际使用场景搭建，建模过程中优先考虑了设备在产线布局中的安装边界约束，整机占地尺寸控制在极小范围内，适合工位紧张的模具修配车间、职业院校实训场地、小型五金零件加工坊这类对设备占地面积敏感的场景，不需要预留超大的操作维护通道，就能完成设备的日常上下料、刀具更换与检修作业。从实际加工用途来看，该设备主要承担小型有色金属零件、工程塑料件、小型模具钢镶件的铣削、钻削、铰孔、攻丝工序，在3C产品金属结构件加工、小型医疗器械零件试制、五金非标零件小批量生产场景中适配性极强，相比大型立式加工中心，它的主轴快移速度更高，针对小型零件的加工节拍更短，换刀过程的空行程损耗被压缩到极低水平。

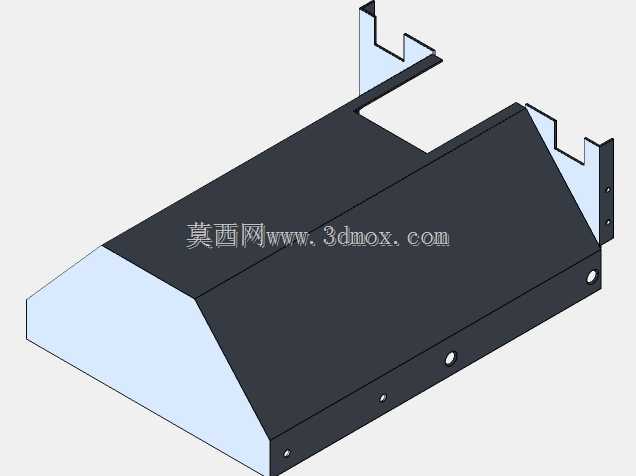

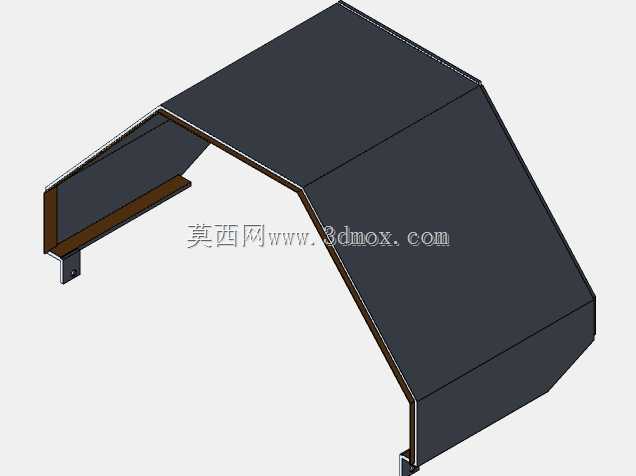

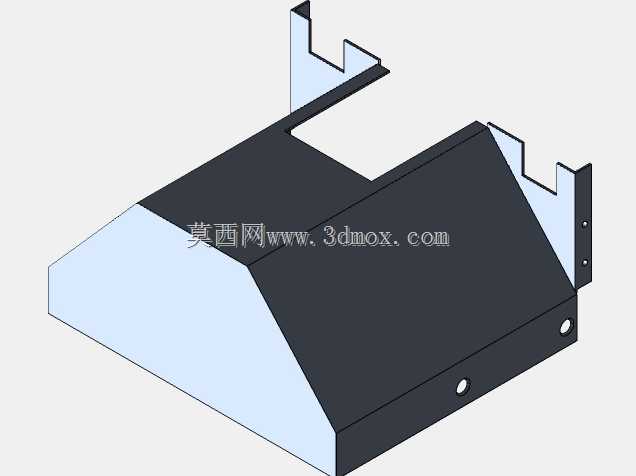

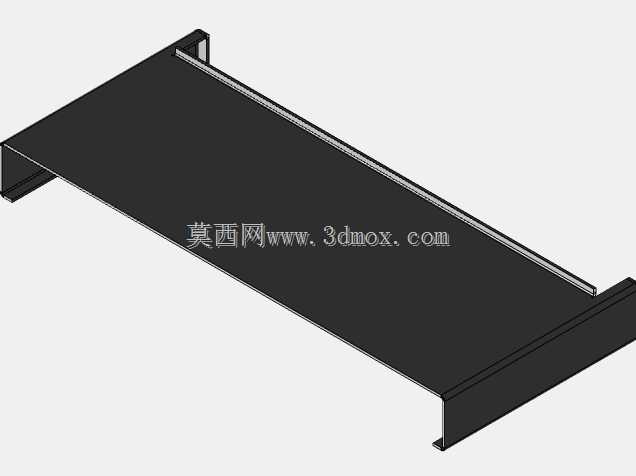

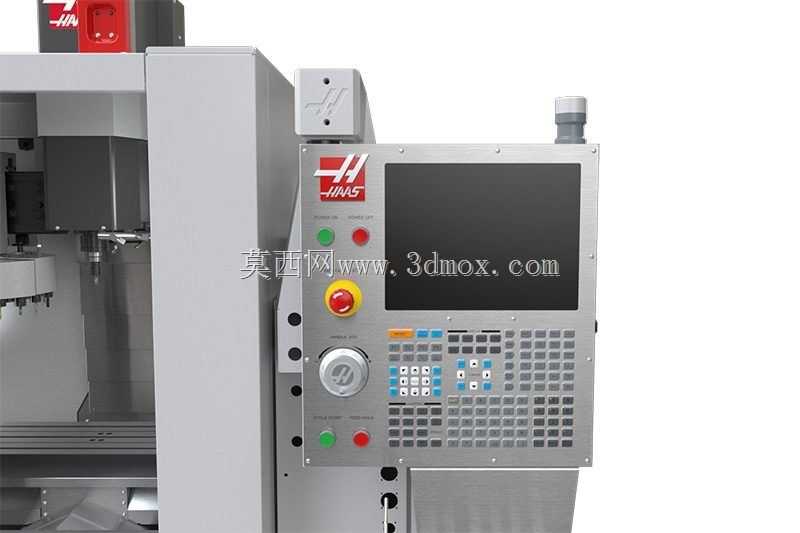

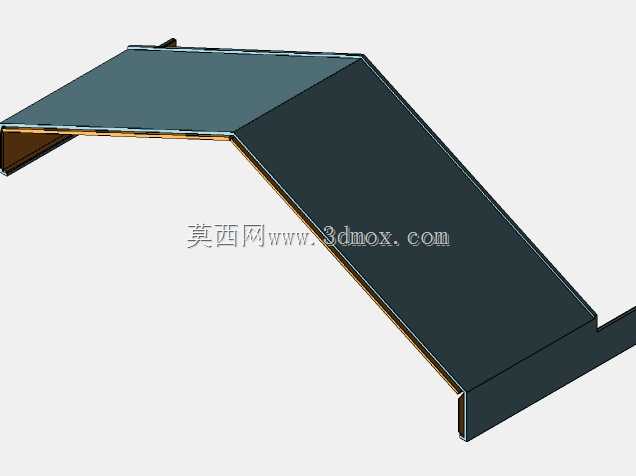

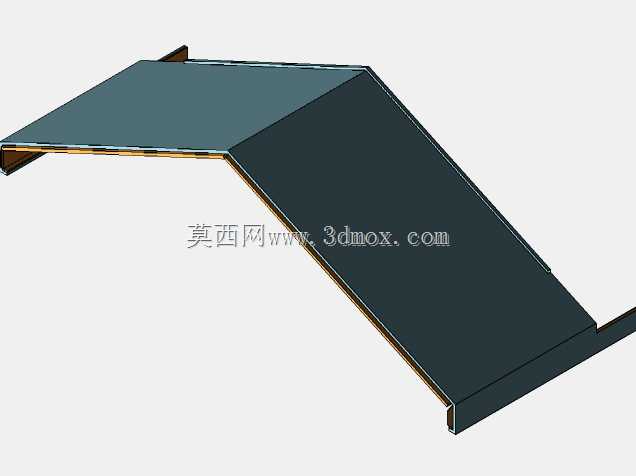

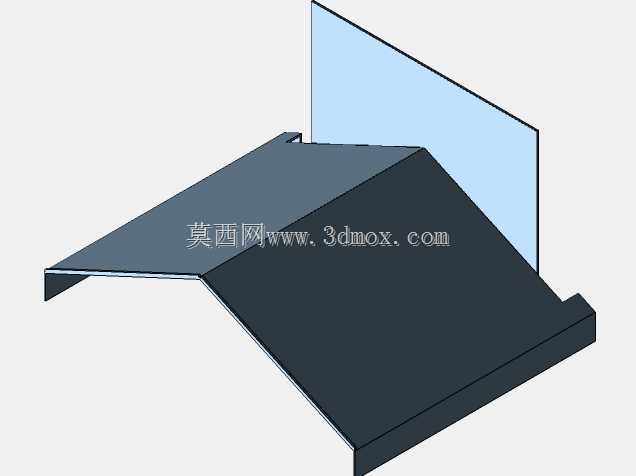

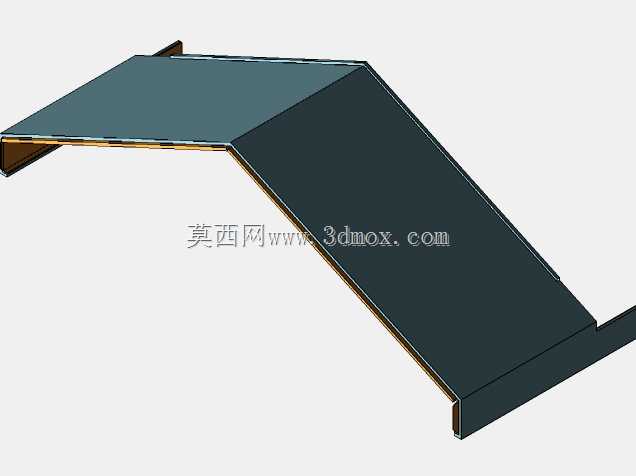

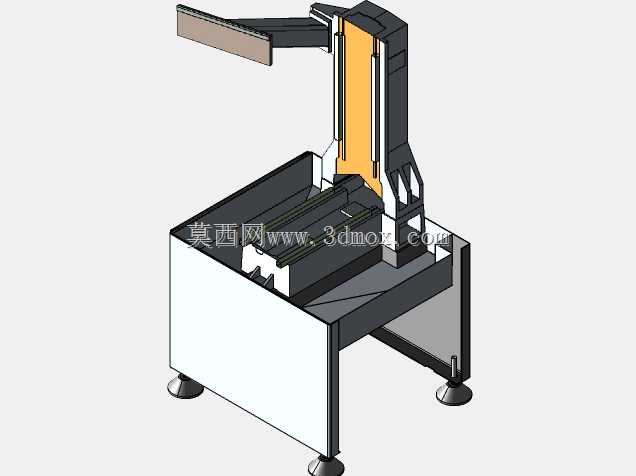

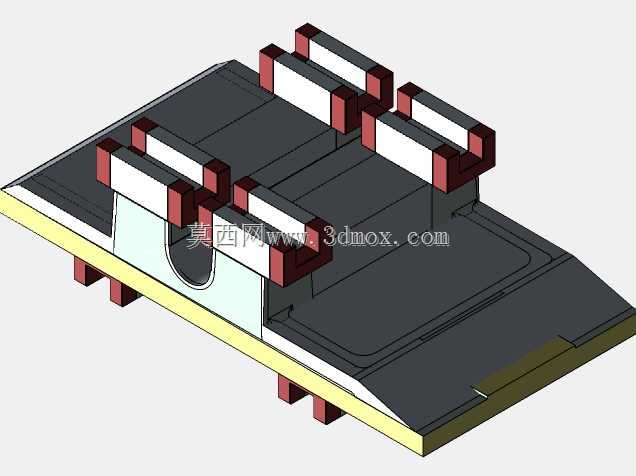

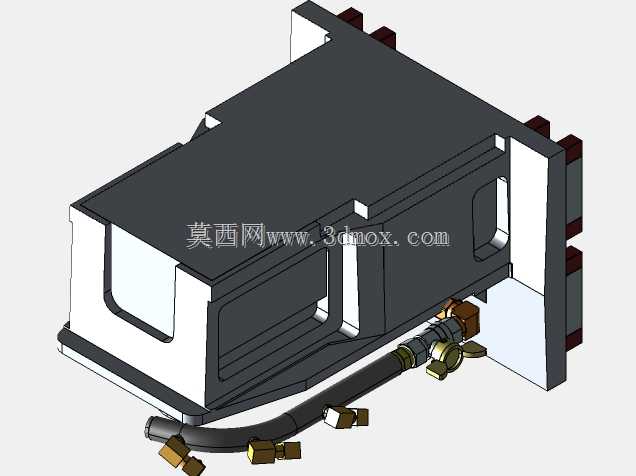

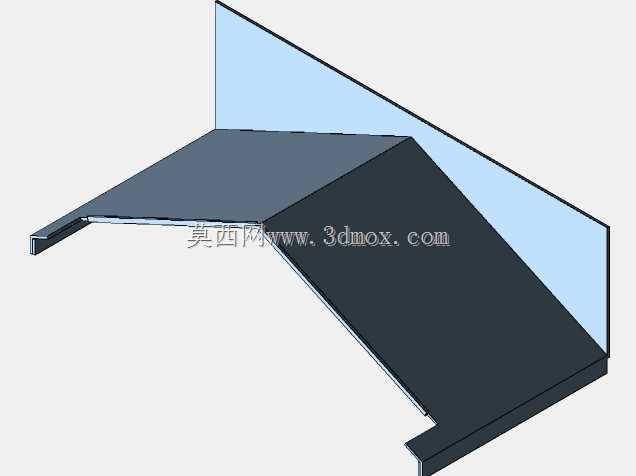

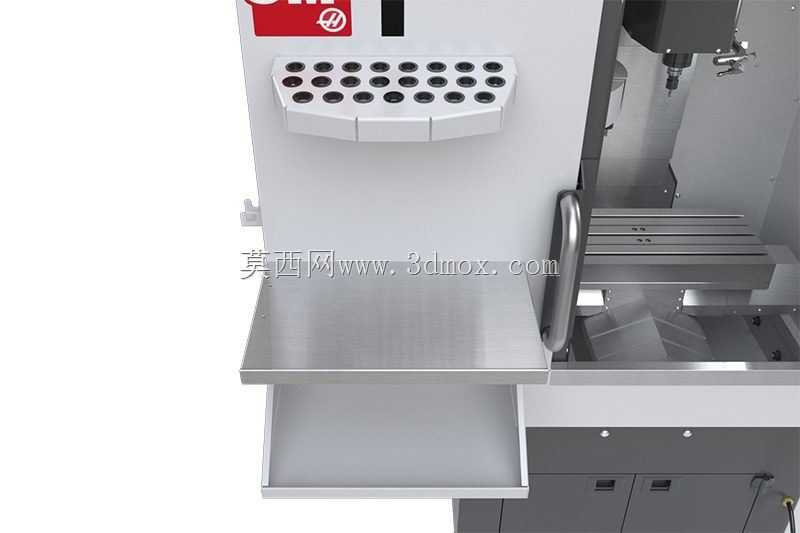

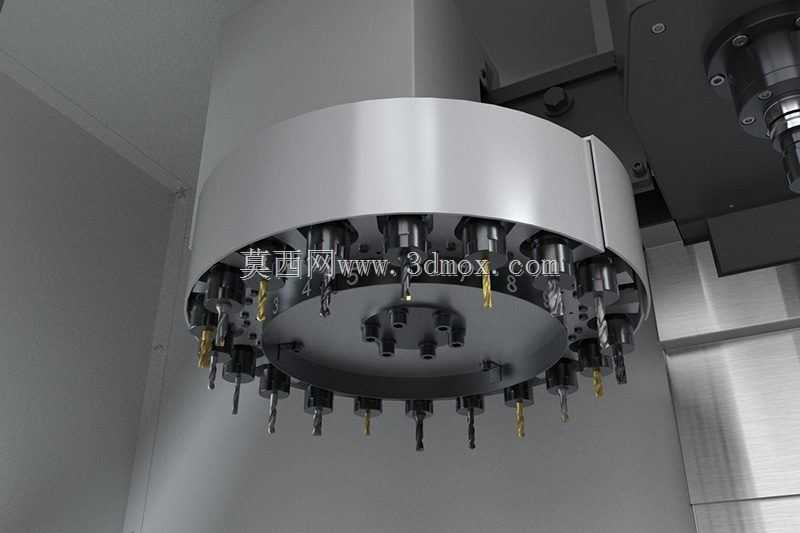

　　在功能特性的结构还原上，模型完整复现了设备的操作面板布局、刀库安装位置、主轴箱传动结构、排屑口倾斜角度、防护门开合行程，操作面板的按键区域与手持脉冲发生器的连接走线位置都做了精准还原，方便做产线仿真时模拟操作人员的实际操作动作，避免出现人机工程干涉问题；设备前部的接屑槽倾斜角度完全按照实际设备的排屑逻辑设计，切削液与切屑可以依靠自重顺利滑入排屑输送装置，不会在腔体内堆积残留。建模时的设计思路完全遵循实际机床的装配逻辑，先从床身的铸铁基础件开始搭建，确认床身的导轨安装面平面度基准后，再依次叠加X/Y/Z轴的线性导轨、丝杠传动副、主轴箱组件、刀库总成、外围防护钣金、电气柜与操作站组件，

　　每个部件的安装定位基准都和实际设备的装配工艺保持一致，没有出现凭空添加的结构特征，所有外凸部件的轮廓都严格按照实际设备的外边界绘制，比如顶部的三色警示灯安装高度、右侧电气柜的外凸尺寸、前部操作站的旋转半径，都可以直接用于车间布局的三维仿真，不需要额外调整设备的安装安全距离。在安装边界的尺寸还原上，模型预留了设备底部的地脚螺栓安装孔位，四个调平地脚的支撑范围、设备后部的电气管线与压缩空气管路接口位置都做了明确标识，做厂房布局规划时可以直接对接管线桥架的排布位置，不需要反复核对设备的接口尺寸；设备防护门的最大开合角度对应的操作空间也做了模拟，当防护门完全打开时，操作人员站在设备正前方就可以完成工作台面的工件装夹、主轴刀具更换、

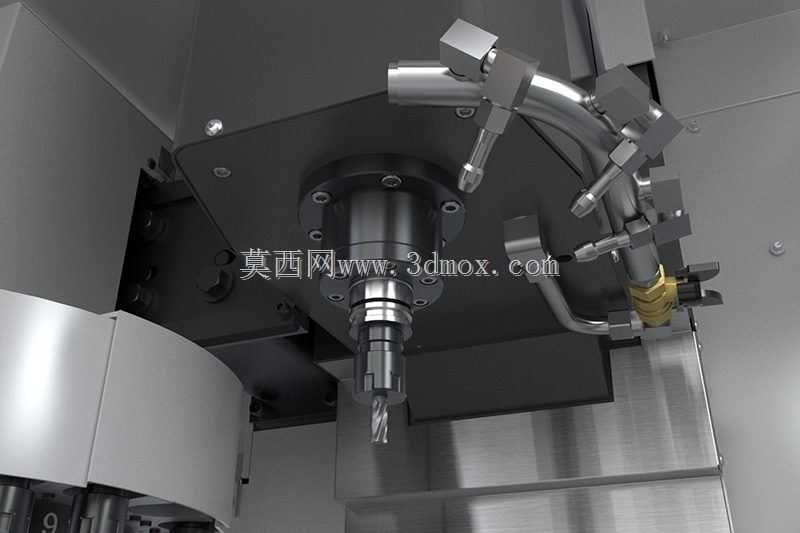

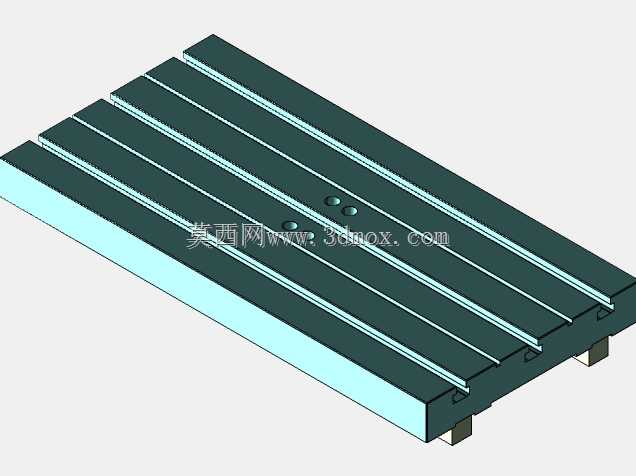

　　工作台面清理作业，不需要额外预留侧面的操作空间，这也是紧凑型加工中心在狭小车间场景下的核心优势。另外模型还还原了设备的冷却系统管路走向、主轴端面的刀具拉钉结构、工作台的T型槽分布尺寸，做夹具设计的工程师可以直接调用该模型匹配对应的工装夹具，不需要重新测量设备的工作台安装尺寸、主轴端面到工作台的最大最小距离，能大幅缩短小型零件加工的工装设计周期，避免出现夹具与机床防护、主轴结构干涉的问题。
