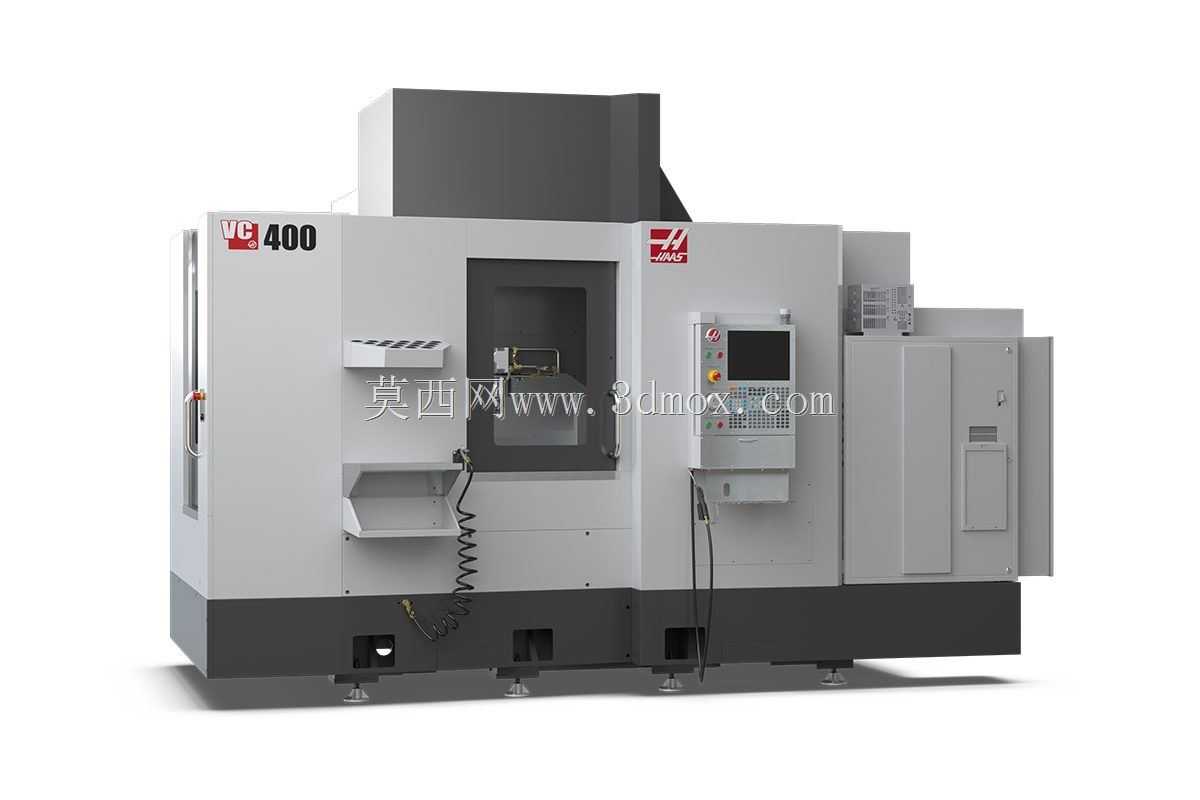

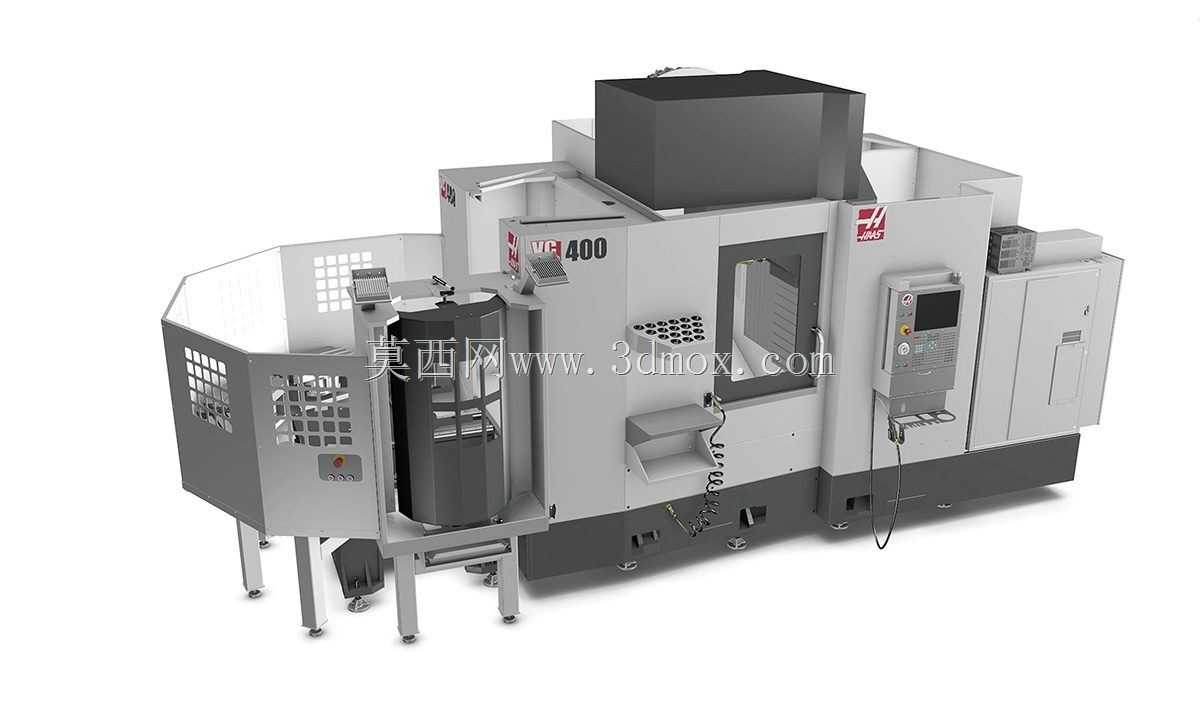

哈斯VC400四轴立式数控加工中心结构

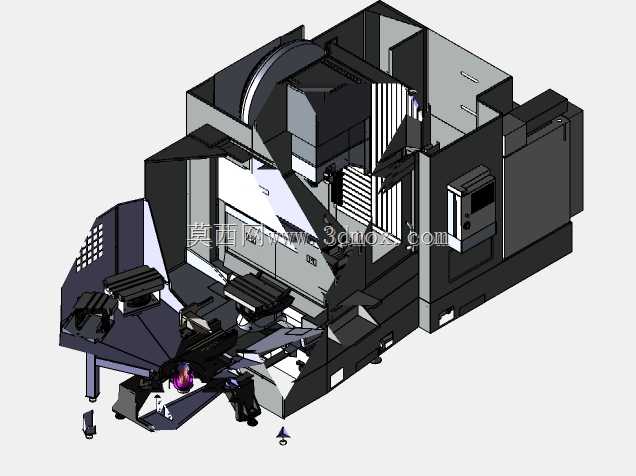

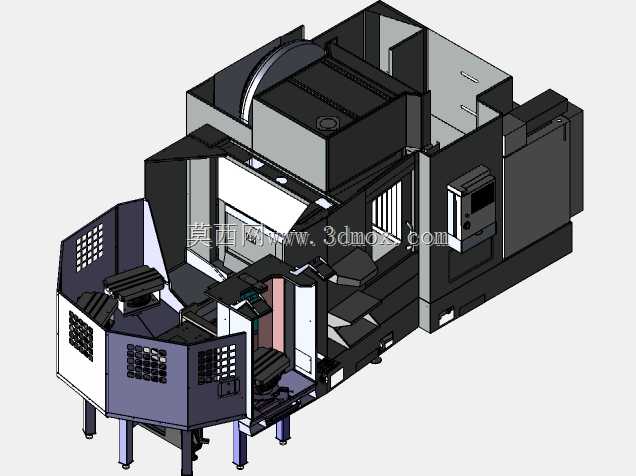

　　这款哈斯VC400四轴立式加工中心的三维结构，完整还原了设备从外防护到内部核心安装位的全部细节，对于做机加工车间布局、产线改造、工装夹具适配设计的工程师来说，参考价值很高。先从实际应用场景来说，这类设备在精密零部件加工领域覆盖极广，小到3C行业的铝合金结构件、工装夹具的精密配合位，大到汽车零部件的安装座、模具行业的模仁粗精加工，甚至航空航天领域的小型复杂结构件加工，都能看到同类型设备的身影，尤其是带四轴转台的配置，不需要二次装夹就能完成工件四个侧面的铣削、钻孔、攻丝、镗孔工序，能大幅减少重复装夹带来的定位误差，对批量加工的精度一致性提升非常明显。

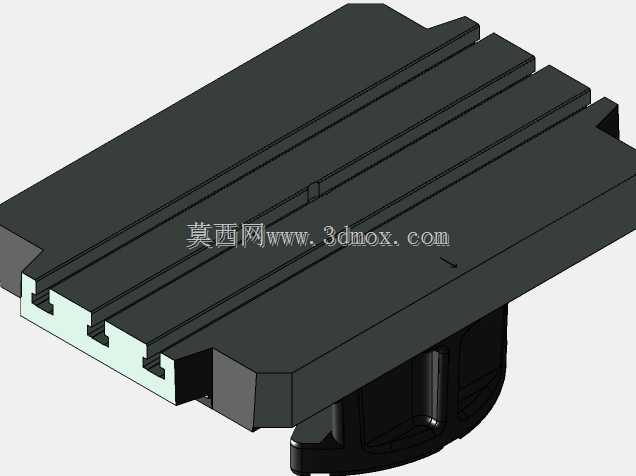

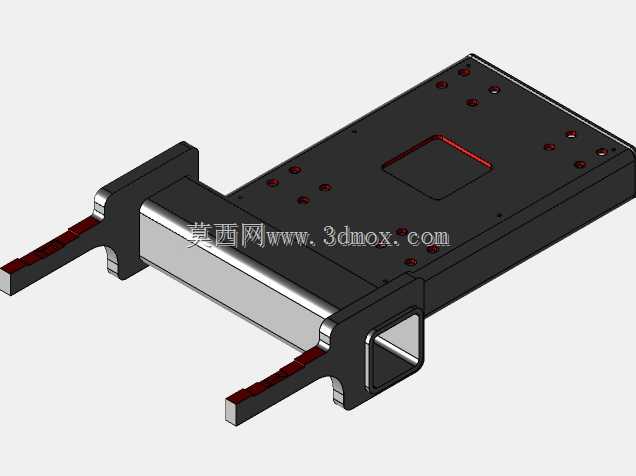

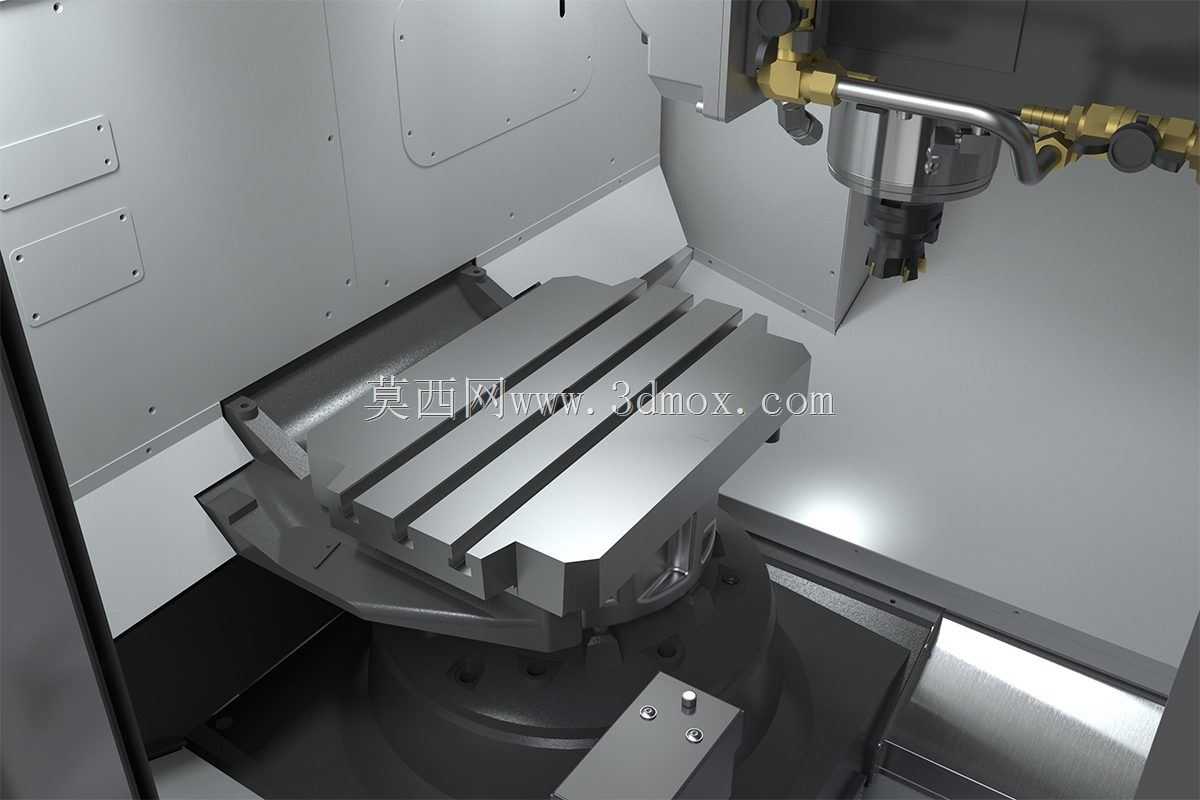

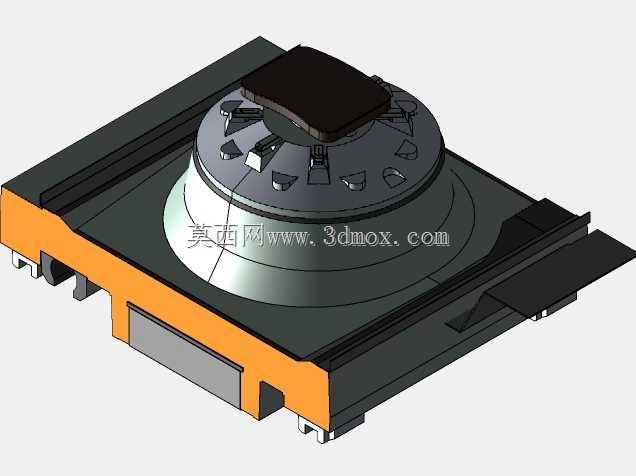

　　从设备实际用途来看，它本质是立式铣削加工中心的升级款，标配的BT40主轴锥孔可以适配市面上绝大多数常规铣刀、钻头、镗刀、丝锥等切削刀具，主轴转速覆盖常规加工的常用区间，不管是铝合金的高速轻切削，还是碳钢、不锈钢的重切削开粗都能适配。四轴转台的安装位在工作台区域，建模时完整保留了转台的安装基准面、T型槽布局、尾座的调节行程空间，做四轴工装设计的时候，可以直接在模型里调取安装孔位坐标，不用反复去现场测量设备的实际安装边界，能减少工装设计阶段的反复试错。

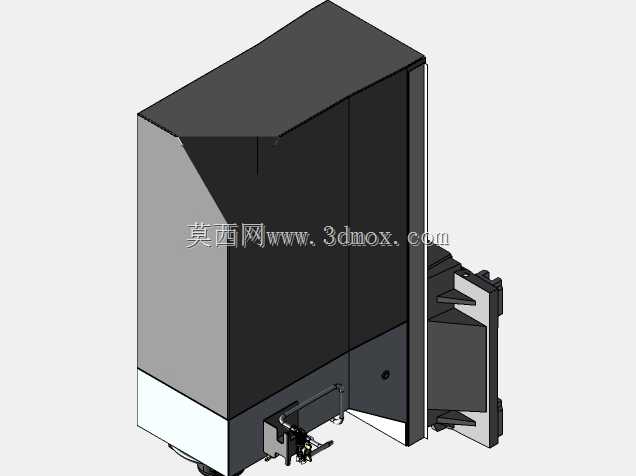

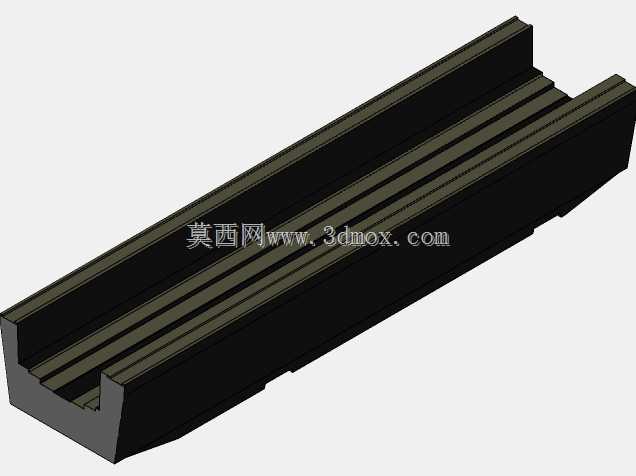

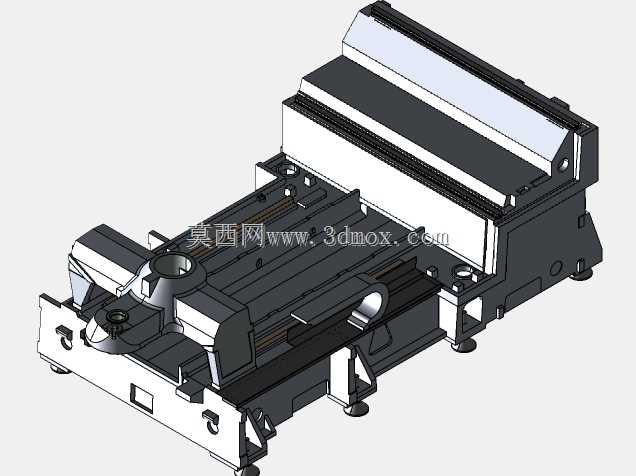

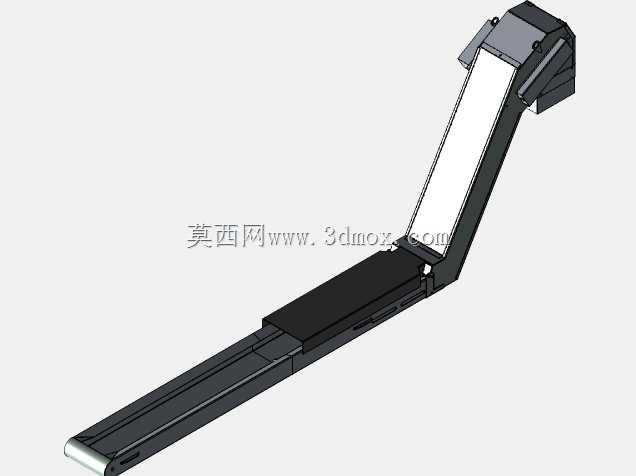

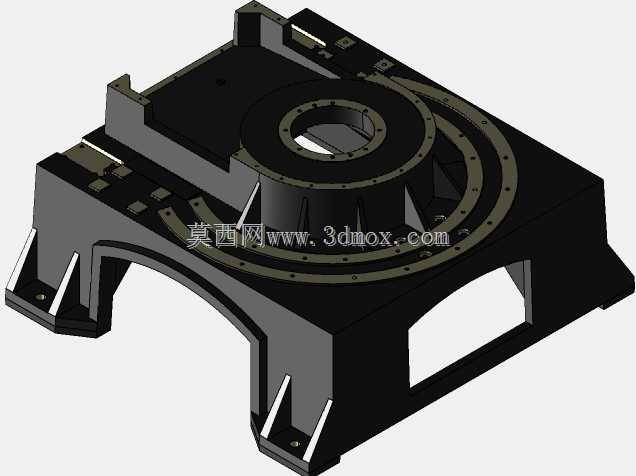

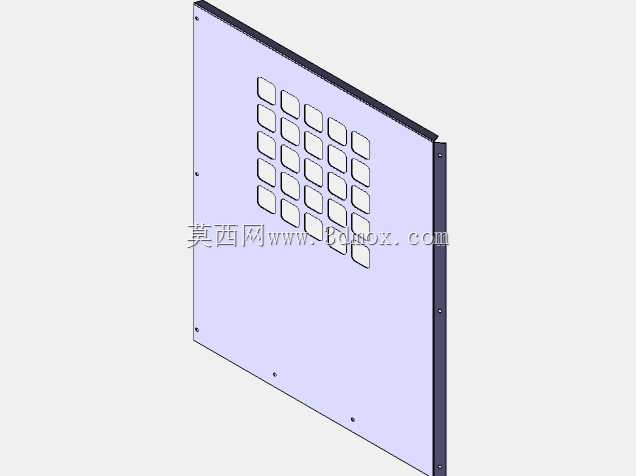

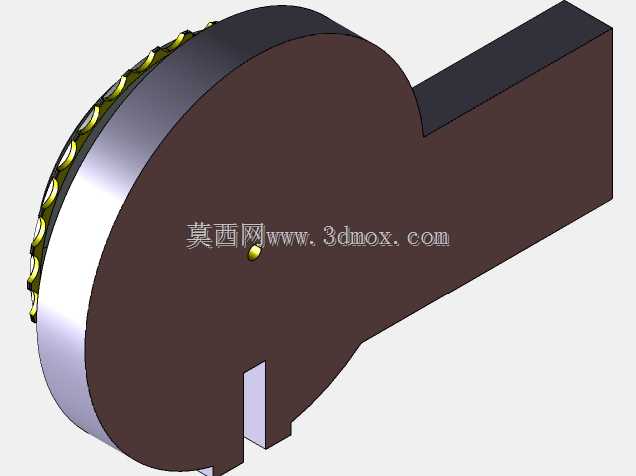

　　说到产品功能特性，这款设备的结构布局是哈斯经典的C型立式结构，床身采用整体铸铁的结构设计思路，建模时还原了床身底部的三个调平支撑脚位置、排屑机的安装预留空间，正面的操作面板位置做了可视角的还原，操作面板的倾斜角度符合人体工程学设计，操作人员站在设备正前方不需要过度弯腰或者抬手就能完成所有按键操作。刀库采用侧挂式设计，在设备的左侧防护内部，模型里预留了刀库的运动行程空间，做车间布局的时候可以准确预留换刀时的安全距离，避免刀库运动时和周边的物料架、相邻设备产生干涉。设备的电气柜布置在机身右侧，散热通风口的位置、电气柜的开门空间都在模型里做了准确还原，后期做设备的电气改造、加装辅助检测装置的时候，可以直接参考模型里的电气柜安装空间，不用现场反复测绘。

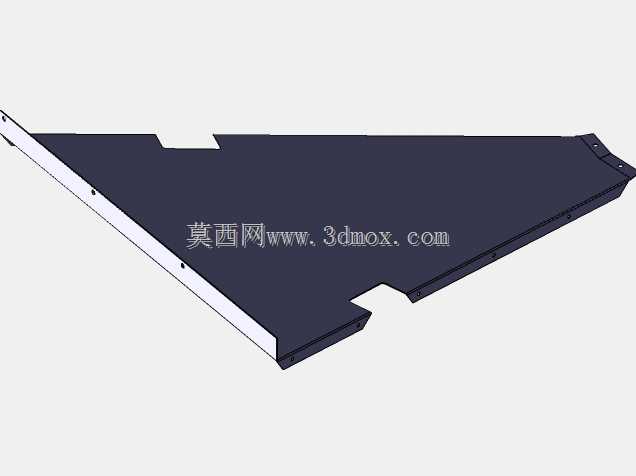

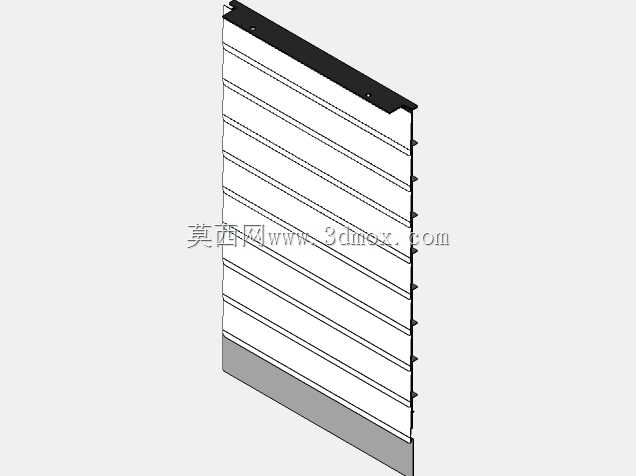

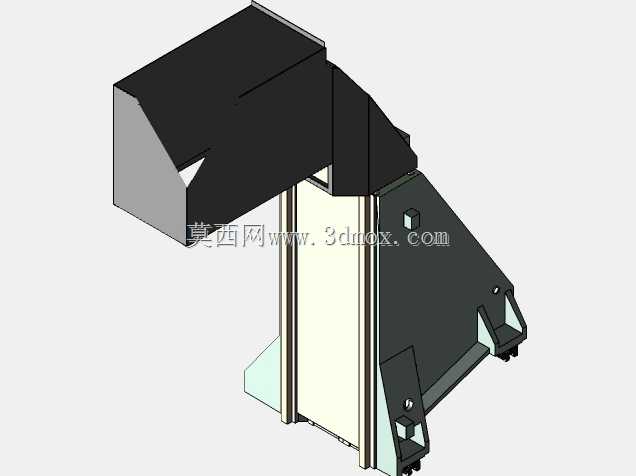

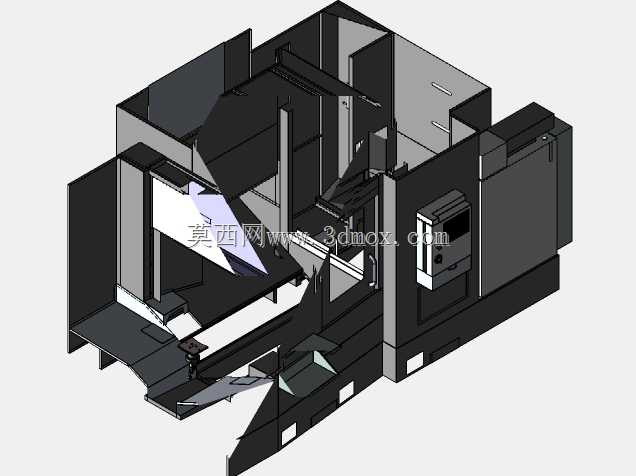

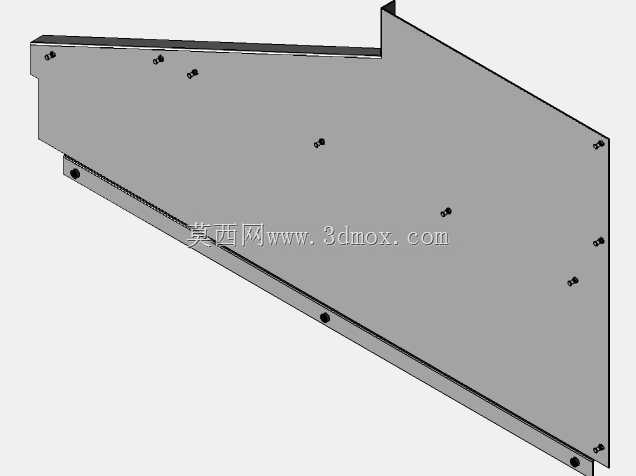

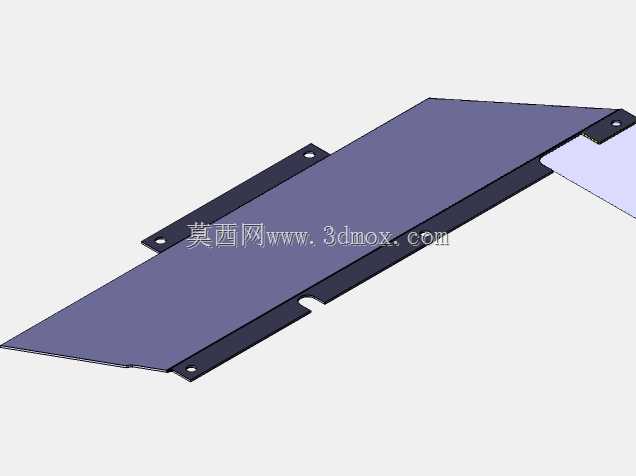

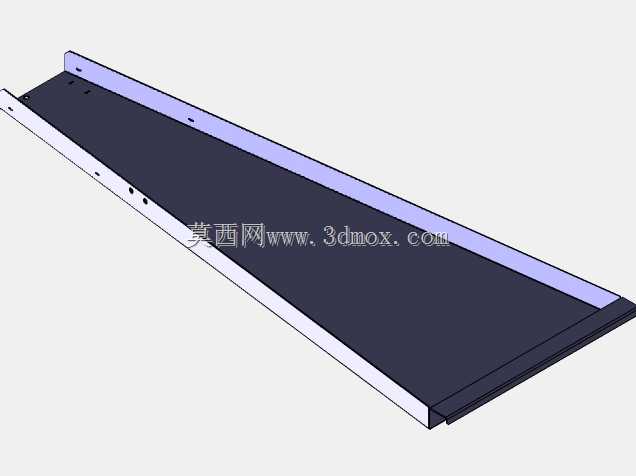

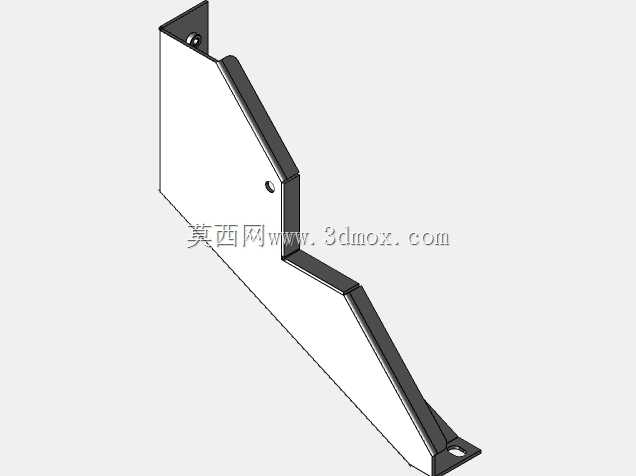

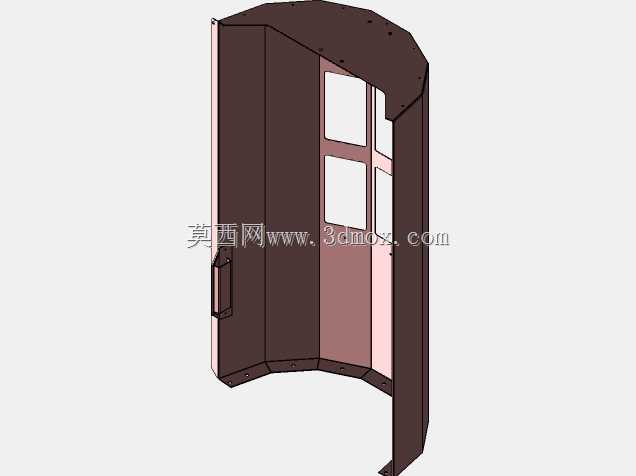

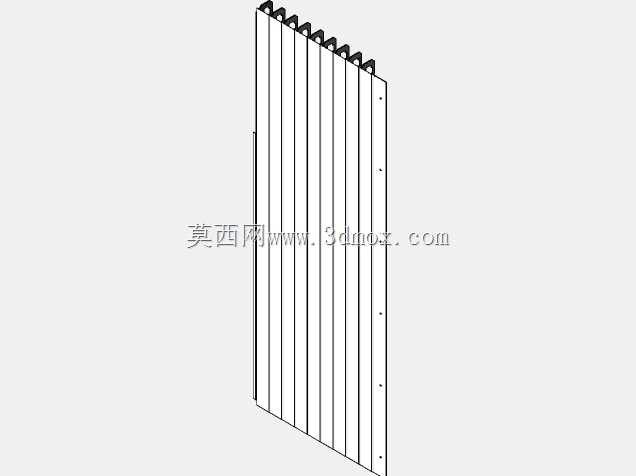

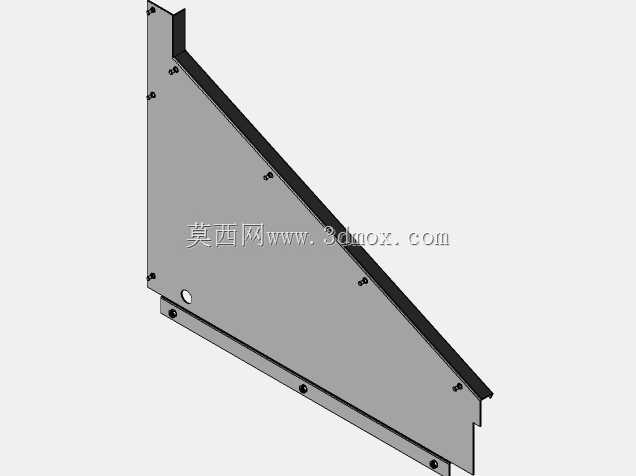

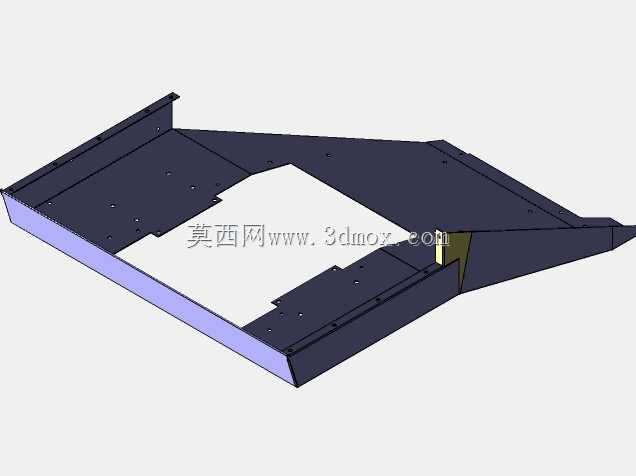

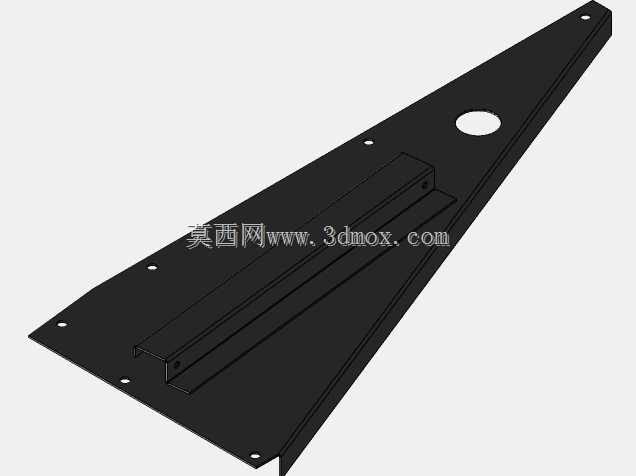

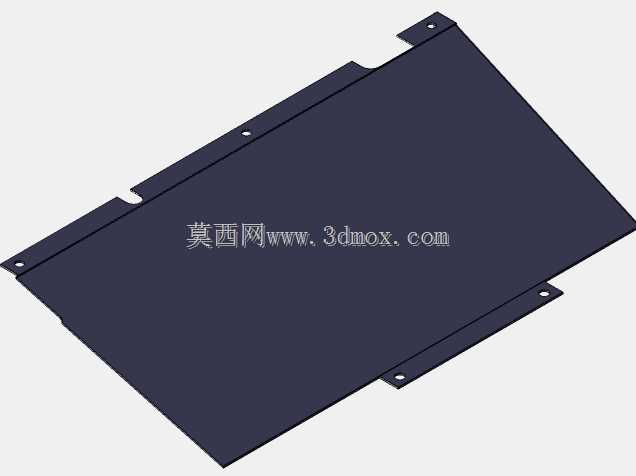

　　从设计思路的角度拆解这款模型，建模时优先保证了设备的外部安装边界1:1还原，所有外防护的钣金折角、观察窗的位置、操作门的开合行程都做了准确的约束，尤其是操作门的滑动轨道位置、开门后的最大占用空间，做车间安全通道规划的时候，可以直接用模型模拟开门状态下的通道剩余宽度，避免后期设备进场后出现操作门打开挡住安全通道的问题。设备顶部的主轴冷却单元、Z轴的护罩结构、管线的排布走向都做了写实还原，包括侧面的气源处理三联件安装位、切削液管路的接口位置，做设备的外围辅助设施配套，比如接切削液的管路、气源管线排布的时候，可以直接在模型里定位接口坐标，减少现场施工的调整量。

　　再说到外形尺寸与安装边界，这款设备的整体占地面积控制得比较紧凑，适合中小型机加工车间的布局，机身底部的调平脚分布在床身的四个角和中间承重位置，做设备基础施工的时候，可以直接根据模型里的支撑脚位置预留地脚螺栓孔或者减震垫的安装位置，不用等设备到场后再测量定位。工作台的T型槽间距、工作台面到主轴端面的最大最小距离，在模型里都可以直接测量获取，做大型工件的加工前验证时，可以直接把工件模型放到工作台面上，模拟Z轴的行程是否够加工，四轴转台装上后工件的旋转直径会不会和主轴、护罩产生干涉，提前规避加工过程中撞机的风险。另外设备正面的切削液喷嘴位置、排屑器的排屑口高度，在模型里也做了准确还原，配套设计排屑小车的时候，可以直接匹配排屑口的高度，避免出现排屑不畅的问题。

　　很多工程师在做新车间的设备布局时，往往只会关注设备的静态占地面积，忽略了操作门开合、刀库换刀、工件吊装、维护人员操作的预留空间，这款模型把所有运动部件的行程边界都做了还原，比如Z轴上下运动的极限位置、四轴转台旋转时的最大外圆边界、操作门完全打开后的突出距离，在做三维布局的时候可以直接把这些运动边界作为安全距离的参考，让整个车间的布局更合理，既不会浪费车间空间，也不会出现设备之间干涉、操作空间不足的问题。对于做教学演示、虚拟仿真的从业者来说，这款模型的外观细节完整度足够，不需要再额外做外防护的建模工作，可以直接导入到仿真软件里做加工过程的模拟演示，还原真实的加工场景。
